Installatie
Benodigde onderdelen voor deze stap:
| Wielgewicht | 1 |
| Gewichten | 3 |
| Borgmoer | 4 |
| Drukring | 2 |
| Steunbout | 2 |
| Adapter voor wielgewicht | 2 |
| Inbusschroef | 2 |
Important: GR3300/3320 voldoet aan EN ISO 5395 en ANSI B71.4-2017 wanneer deze set samen met de set driewielaandrijving wordt gemonteerd.
-
Parkeer de machine op een horizontaal oppervlak.
-
Schakel de motor uit, wacht tot alle bewegende onderdelen tot stilstand gekomen zijn, stel de parkeerrem in werking en verwijder het contactsleuteltje.
-

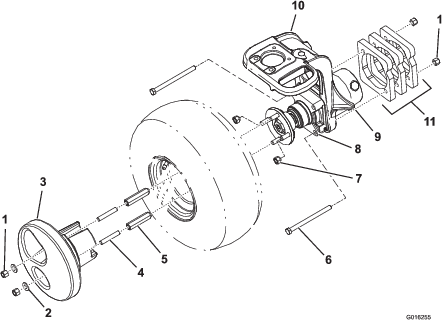

Krik de machine op aan het krikpunt (Figuur 1).
-
Verwijder de 4 wielmoeren van het wiel met twee tegelijk en kruislings (Figuur 1).
-
Neem het wiel af en bewaar het voor later.
-
Verwijder de 2 bevestigingsbouten waarmee de wielmotor vastzit aan de zwenkwielvork (Figuur 1).
-
Monteer de 3 gewichten aan de rechterkant van de zwenkwielvork met 2 inbusbouten (½" x 6") en 2 borgmoeren die bij de set horen (Figuur 1).
Note: Draai de borgmoeren vast met een torsie van 88 tot 115 N·m.
-
Plaats het gewicht op de velg van het afgenomen wiel om de plaats voor de ventielen en de bevestigingen voor de gewichten te bepalen.
Note: Markeer op het wiel de 2 gaten waar de bevestigingen voor de gewichten zullen komen.
-
Monteer het wiel met 2 wielmoeren die u eerder verwijderd hebt in de andere 2 (ongemarkeerde) gaten.
-
Draai de 2 gewichtadapters van de set op de 2 resterende wielsteunbouten (gemarkeerde gaten).
Note: Plaats de gewichtadapter zo dat het tapse uiteinde naar het wiel gericht is.
-
Draai de wielmoeren en de gewichtadapters vast met een torsie van 88 tot 115 N·m.
-
Breng een steunbout aan in elk van de 2 gewichtadapters. Draai helemaal tot het einde.
-
Monteer het wielgewicht over de steunbouten, de gewichtadapters en het ventiel.
Important: Zorg ervoor dat u het ventiel niet beschadigt.
-
Bevestig het wielgewicht met twee ringen en borgmoeren aan de adapters.
Note: Draai de borgmoeren vast met een torsie van 88 tot 115 N·m.
-
Maaimachine omlaag brengen.
-
Draai de wielmoeren, gewichtadapters en borgmoeren om de 200 bedrijfsuren aan met een torsie van 88 tot 115 N·m.
