Montering
Dele, der skal bruges til dette trin:
| Hjulvægt | 1 |
| Vægtplade | 3 |
| Låsemøtrik | 4 |
| Trykskive | 2 |
| Tap | 2 |
| Hjulvægtsadapter | 2 |
| Sekskantskrue | 2 |
Important: GR3300/3320 overholder EN ISO 5395 og ANSI B71.4-2017, når dette sæt er monteret sammen med 3WD-sættet.
-
Parker maskinen på en plan overflade.
-
Sluk for motoren, vent på, at alle bevægelige dele standser, aktiver parkeringsbremsen, og tag nøglen ud.
-

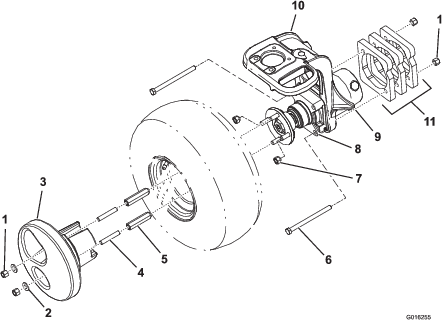

Løft maskinen med en donkraft ved donkraftpunktet (Figur 1).
-
Fjern parvist de 4 hjulmøtrikker på hjulet placeret diagonalt modsat af hinanden (Figur 1).
-
Fjern dækket og sæt det til side til senere montering.
-
Fjern de 2 låsebolte, der fastholder hjulmotoren til styrehjulsgaflen (Figur 1).
-
Monter 3 vægtplader på højre side af styrehjulsgaflen med 2 sekskantbolte (½" x 6") og 2 låsemøtrikker fra sættet (Figur 1).
Note: Tilspænd låsemøtrikkerne med et moment på 88-115 Nm.
-
Placer vægten på hjulfælgen fra det afmonterede dæk for at bestemme placeringen af ventilspindlerne og vægtens fastgørelsesanordninger.
Note: Marker de 2 huller på hjulet, hvor vægtens fastgørelsesanordninger skal placeres.
-
Monter dækket med de 2 hjulmøtrikker, som du fjernede tidligere, i de 2 andre (umarkerede) huller.
-
Skru de 2 vægtadaptere fra sættet på de 2 resterende hjultapper (markerede huller).
Note: Placer vægtadapteren, så de koniske ender vender mod hjulet.
-
Tilspænd hjulmøtrikkerne og vægtadapterne med et moment på 94 til 122 Nm.
-
Skru en tap helt ind i hver af de 2 vægtadaptere.
-
Monter hjulvægten over tappene, vægtadapterne og ventilspindlen.
Important: Undlad at beskadige ventilspindlen.
-
Fastgør hjulvægten til adapterne med to skiver og låsemøtrikker.
Note: Tilspænd låsemøtrikkerne med et moment på 88-115 Nm.
-
Sænk maskinen.
-
Tilspænd hjulmøtrikkerne, vægtadapterne og låsemøtrikkerne med et moment på 88 til 115 Nm for hver 200. driftstime.
