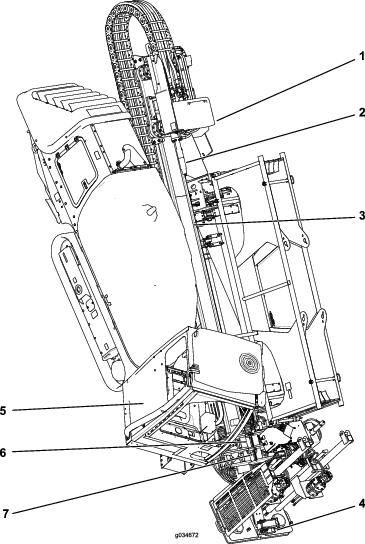

Horizontalbohrer 4050

In der folgenden Tabelle finden Sie die Versorgungsleitung und ihre zugehörige Farbe (USA und Kanada).

Vor Bohrbeginn müssen Sie die zu bohrende Strecke planen und folgendermaßen vorbereiten:

• Erstellen Sie einen grundlegenden Plan für die Bohrung und legen Sie die vorgeschlagene Strecke fest.

  • Notieren Sie jegliche Hindernisse, die die Bohrung beeinträchtigen können, wie große Bäume, Gewässer, Gebäude usw.

  • Planen Sie die Bohrstrecke so, dass möglichst viele Hindernisse vermieden werden.

  • Stellen Sie die Tiefe von zu unterquerenden Gewässern fest, um sicherzustellen, dass Sie tief genug darunter hindurchbohren können.

• Stellen Sie die Tiefe fest, in der Sie das Material installieren müssen, sowie den minimalen Biegeradius des Bohrrohrs und des zu installierenden Materials. Dies hat einen großen Einfluss auf die nötige Länge der Bohrung sowie auf den Anfangs- und Endwinkel, siehe Die Bohrstrecke planen.

• Lassen Sie Versorgungsleitungen im Bohrbereich kennzeichnen (rufen Sie in den USA z. B. 811 an). Vergewissern Sie sich, dass alle Leitungen auch auf Ihren Bau-/Bohrplänen verzeichnet sind.

• Wenden Sie sich an die örtlichen Behörden, um die für die Durchführung der Arbeit erforderlichen Genehmigungen einzuholen und Verkehrsregelungen zu organisieren.

Begehen Sie den Einsatzort und prüfen Sie Folgendes:

• Achten Sie auf das Gelände, auf Hänge, Täler, Hügel und alle anderen Merkmale, die bei der Planung nicht berücksichtigt wurden.

  Stellen Sie die Neigung an der vorgeschlagenen Eingangs- und Ausgangsstelle fest.

• Bestimmen Sie die Bodentypen im Bereich und wenn möglich in der Tiefe der Bohrung. Dazu müssen ggf. in bestimmten Abständen entlang der Bohrstrecke Aufschlussbohrungen angelegt werden.

• Schreiten Sie den Bohrbereich ab und suchen Sie nach nicht verzeichneten Hindernissen. Achten Sie auf Gullys, Sockel, alte Fundamente usw.

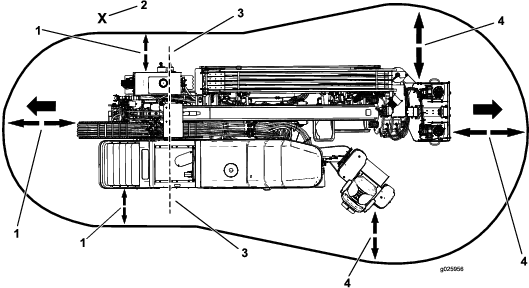

• Identifizieren Sie alle Gefahren im Umkreis von 3 m.

  Gefahr

  Eine Berührung unterirdischer Gefahrenstellen mit der Maschine beim Bohren oder Erweitern kann zu Explosionen, Stromschlag, Atembeschwerden, schweren Verletzungen und Tod führen.

  • Stellen Sie sicher, dass sämtliches Personal am Einsatzort Schutzkleidung einschließlich Helm, Augenschutz, elektrisch isolierte Sicherheitsstiefel und Handschuhe und Gehörschutz trägt.

  • Halten Sie Umstehende und Zuschauer vom Einsatzort und der gesamten Bohrstrecke fern.

  • Sämtliche Strom- und Gasleitungen, die gekreuzt werden, müssen vorsichtig durch manuelles Graben ausfindig gemacht und freigelegt werden.

  • Achten Sie darauf, bei jedem Einsatz der Maschine das Stromschlagwarnsystem zu verwenden.

  Typische Gefahrenstellen sind Folgende:

  • Gasleitungen

    Gefahr

    Wird eine Gasleitung beim Bohren beschädigt, können Explosionen oder Feuer, Verbrennungen, Verletzungen oder Tod von Personen in der Nähe des Bruchs die Folge sein.

    • Nicht in der Nähe von Gasleitungen oder am Anfang oder Ende einer Bohrung, die eine Gasleitung kreuzt, rauchen oder mit offenem Feuer umgehen.

    • Halten Sie Umstehende und Zuschauer vom Einsatzort und der gesamten Bohrstrecke fern.

    • Sämtliche Gasleitungen, die gekreuzt werden, müssen vorsichtig durch manuelles Graben ausfindig gemacht und freigelegt werden.

    • Lassen Sie vor dem Bohren das Gasunternehmen die Zufuhr zu allen Leitungen, die die Bohrung kreuzt, abstellen.

    • Verfolgen Sie in der Nähe von Gasleitungen die genaue Position des Bohrkopfes mit dem Empfänger nach.

  • Elektrische Leitungen

    Gefahr

    Wird in eine elektrische Leitung gebohrt, wird die Maschine unter Strom gesetzt, was Bediener oder Umstehende durch Stromschlag verletzen kann.

    • Halten Sie Umstehende und Zuschauer vom Einsatzort und der gesamten Bohrstrecke fern.

    • Sämtliche elektrische Leitungen, die gekreuzt werden, müssen vorsichtig durch manuelles Graben ausfindig gemacht und freigelegt werden.

    • Lassen Sie vor dem Bohren das Energieversorgungsunternehmen die Zufuhr zu allen Leitungen, die die Bohrung kreuzt, abstellen.

    • Verfolgen Sie in der Nähe von elektrischen Leitungen die genaue Position des Bohrkopfes mit dem Empfänger nach.

    • Richten Sie vor dem Bohren das Stromschlagwarnsystem ein und aktivieren Sie es. Es alarmiert den Maschinenbediener im Fall eines Stromschlags und isoliert ihn elektrisch von der Maschine. Wird das Stromschlagwarnsystem ausgelöst, unterbrechen Sie Ihre derzeitige Tätigkeit und bleiben Sie auf dem Fahrerstand. Zu ausführlichen Anweisungen zur Benutzung des Stromschlagwarnsystems finden Sie unter Einsatz des Stromschlagwarnsystems.

  • Kristallines Siliziumdioxid und anderer Staub

    Wenn durch Beton, Sand oder andere Stoffe gebohrt bzw. geschnitten wird, die Staub oder Dämpfe bilden, müssen alle Bediener und Arbeiter einen Atemschutz tragen, um die Lunge vor Staub zu schützen.

    Warnung:

    Bei der Bearbeitung oder Handhabung von Stein, Mauerwerk, Beton, Metall oder anderen Stoffen können Staub und Dämpfe entstehen, die Chemikalien wie Siliziumdioxid enthalten, die schwere oder tödliche Verletzungen oder Krankheiten verursachen können, wie Atemwegserkrankungen, Silikose, Krebs, Geburtsfehler und andere Fortpflanzungsstörungen.

    • Staub, Nebel und Dämpfe wenn möglich an der Quelle kontrollieren. Wenn möglich, muss Wasser zur Staubbekämpfung eingesetzt werden.

    • Gute Arbeitsverfahren anwenden und die Empfehlungen der Hersteller oder Lieferanten sowie der Gewerbeaufsicht und Berufsgenossenschaften befolgen.

    • Können die Gefahren durch Einatmen nicht ausgeschlossen werden, müssen Bediener und Umstehende ein Atemschutzgerät tragen, das für die gemeisterten Materialien zugelassen ist.

    Warnung:

    Silikosewarnung: Beim Mahlen, Schneiden oder Bohren von Stein, Mauerwerk, Beton, Metall und anderen Materialien, die in ihrer Zusammensetzung Siliziumdioxid enthalten, können Staub oder Nebel mit kristallinem Siliziumdioxid entstehen. Siliziumdioxid ist ein Hauptbestandteil von Sand, Quarz, Ziegeln, Ton, Granit und zahlreichen anderen Mineralien und Gesteinen. Das wiederholte bzw. beträchtliche Einatmen von kristallinem Siliziumdioxid in der Luft kann tödliche Atemwegserkrankungen wie Silikose verursachen. Außerdem zählen einige Behörden einatembares kristallines Siliziumdioxid zu den krebserregenden Stoffen. Beim Schneiden solcher Materialien müssen Vorsichtsmaßnahmen zum Schutz der Atemwege getroffen werden.

Eine der schwierigsten Aufgaben bei der Planung der Bohrstrecke ist die Festlegung der Eingangsstelle für die Bohrung. Bei der Festlegung der Position der Eingangsstelle müssen folgende Faktoren berücksichtigt werden:

• Bohrtiefe

  Dies ist die Tiefe, in der die Versorgungsleitung bzw. das Rohr verlegt wird. Diese Maschine ist vorrangig für die Verlegung zwischen 1 m und 3 m ausgelegt.

• Rohr- und Materialflexibilität

  Die mit dieser Maschine verwendeten 3 m langen Rohre können sich über die Länge des Rohrs um bis zu 8 % biegen. Das entspricht einer Biegung von maximal 20 cm aus der Geraden (Bild 28).

  Important: Werden engere Biegungen als 20 cm pro Rohr ausgeführt, kann dies die Rohre und Ihre Verbindungen beschädigen. Außerdem müssen Richtungsänderungen über die gesamte Rohrlänge langsam durchgeführt werden. Werden die gesamten 20 cm über eine Strecke von nur 25 bis 50 cm ausgeführt, werden die Rohre dauerhaft beschädigt.



  Bild 28

  1. 20 cm

  Die Flexibilität von Materialien wird oft als minimaler Biegeradius angegeben, d. h. dem Radius des Kreises, der entstehen würde, wenn das Material bzw. die Rohre so gebogen würden, dass sie einen riesigen Kreis bilden. Der kleinste Radius eines Kreises aus dem für die Maschine verwendeten Rohr beträgt 33 m.

• Eingangsneigung

  Bei der Eingangsneigung handelt es sich um den Winkel, in dem die Maschine in den Boden eindringt. Befinden sich die Ketten auf ebenem Boden, sind die Ausleger unten und sitzt die Verankerungsplatte auf dem Boden, beträgt der Winkel des Bohrrahmens etwa 15° bzw. eine Neigung von 27 %. Diese Neigung hängt vom Gefälle des Bodens und anderen Faktoren an der Einsatzstelle ab. Sie können diese Neigung durch Erhöhen des Bodens unter der Verankerungsplatte verringern, bevor Sie die Maschine positionieren. Um die tatsächliche Neigung zu bestimmen, können Sie einfach die Bohrkrone und das Sondengehäuse auf den Rahmen legen und die Neigung auf dem Empfänger anzeigen lassen.

  Je steiler die Eingangsneigung, desto tiefer muss die Bohrung aufgrund der beschränkten Flexibilität der Rohre sein. In der Regel muss der Bohrer und mindestens ein Rohr zu einem Drittel in den Boden gesenkt werden, ehe die Bohrbeginnstelle angesteuert werden kann. Bild 29, Bild 30 und die anschließende Tabelle veranschaulichen das Verhältnis zwischen Eingangsneigung und Tiefe.



  Bild 29

  1. 26 % Neigung
  2. 3 m
  3. 76 cm


  Bild 30

  1. 18 % Neigung
  2. 3 m
  3. 53 cm

  Note: Die in der folgenden Tabelle angegebenen Tiefen beziehen sich auf 3 m Bohrkopf und Rohr. Bei der Steuerung nach oben ändert sich die Neigung des gesteuerten Abschnitts und kann mit dem Empfänger überwacht werden. Bestimmen Sie mit der folgenden Tabelle, wie viele Rohrstücke zum Einsetzen und Steuern zur Anfangsstelle benötigt werden. Dies hilft Ihnen bei der Auswahl einer Eingangsstelle.

  Neigung	Tiefenänderung pro 3 m	Neigung	Tiefenänderung pro 3 m
  1 %	2 cm	26 %	76 cm
  2 %	5 cm	27 %	79 cm
  3 %	10 cm	28 %	81 cm
  4 %	13 cm	29 %	84 cm
  5 %	15 cm	30 %	86 cm
  6 %	18 cm	31 %	91 cm
  7 %	20 cm	32 %	94 cm
  8 %	25 cm	33 %	97 cm
  9 %	28 cm	34 %	99 cm
  10 %	30 cm	35 %	102 cm
  11 %	33 cm	36 %	104 cm
  12 %	36 cm	37 %	107 cm
  13 %	39 cm	38 %	109 cm
  14 %	43 cm	39 %	112 cm
  15 %	46 cm	40 %	114 cm
  16 %	48 cm	41 %	117 cm
  17 %	51 cm	42 %	117 cm
  18 %	53 cm	43 %	119 cm
  19 %	56 cm	44 %	122 cm
  20 %	61 cm	45 %	124 cm
  21 %	64 cm	46 %	127 cm
  22 %	66 cm	47 %	130 cm
  23 %	69 cm	48 %	133 cm
  24 %	71 cm	49 %	135 cm
  25 %	74 cm	50 %	137 cm
  Alle Werte sind Näherungswerte und von den Bodenbedingungen abhängig. Note: Diese und andere Werte können im Driller’s Handbook & Daily Log von Digital Control Incorporated nachgelesen werden.

Mit den oben aufgeführten Informationen können Sie die Anzahl benötigter Stangen zum Erreichen der Anfangsstelle auf der richtigen Tiefe berechnen. Toro empfiehlt, die Eingangsstelle so anzulegen, dass sie so weit vom Beginn der Bohrung auf Tiefe entfernt ist, wie Rohrlänge benötigt wird, um diese Stelle zu erreichen. Dadurch haben Sie ausreichend Platz, so dass keine zu enge Lenkung nötig ist und keine Rohre beschädigt werden.

Folgendes Beispiel zeigt das Verfahren bei einer Installation mit der maximalen Eingangsneigung der Maschine auf ebenem Untergrund (26 %):

• Senken Sie die ersten 3 m der Bohrkrone bzw. des Rohrs ohne Lenkung in den Boden. Das Ende der Bohrkrone befindet sich in einer Tiefe von 76 cm (Bild 28).

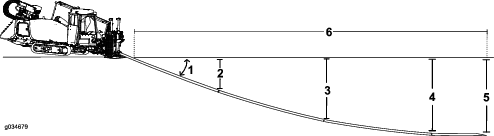

  Bild 31

  1. 26 % Neigung
  2. 76 cm
  3. 142 cm
  4. 185 cm
  5. 203 cm
  6. 208 cm
  7. 14,7 m

• Lenken Sie für die nächsten 3 m nach oben und führen die Rohre mit der maximalen Neigungsänderung von 8 % ein. Dadurch ändert sich die Neigung von 26 % am Anfang des 3-m-Abschnitts auf 18 % an seinem Ende, es resultiert eine durchschnittliche Neigung von 22 %. Dadurch wird der Bohrkopf um weitere 66 cm gesenkt und ist nun 142 cm tief.

• Wird auf den nächsten 3 m weiter mit einer Neigungsänderung von 8 % gesteuert, ändert sich die Neigung von 18 % auf 10 % mit einer durchschnittlichen Neigung von 14 %. Dadurch wird der Bohrkopf um weitere 43 cm gesenkt und ist nun 185 cm tief.

• Wird auf den nächsten 3 m weiter mit einer Neigungsänderung von 8 % gesteuert, ändert sich die Neigung von 10 % auf 2 % mit einer durchschnittlichen Neigung von 6 %. Dadurch wird der Bohrkopf um weitere 18 cm gesenkt und ist nun 203 cm tief.

• Der Bohrkopf kann nun auf weniger als 1,5 m von 2 % auf 0 % gebracht werden und erreicht die endgültige Tiefe von 208 cm. Zum Erreichen dieses Endpunkts waren 4,5 Rohre mit einer Länge von 3 m erforderlich. In diesem Beispiel sollte sich die Eingangsstelle demnach etwa 14,7 m vom Beginn der Bohrung auf Tiefe entfernt befinden.

Folgendes Beispiel zeigt das Verfahren bei einer Installation mit einer Maschinenneigung von 18 % auf ebenem Untergrund:

• Senken Sie die ersten 3 m der Bohrkrone bzw. des Rohrs ohne Lenkung in den Boden. Das Ende der Bohrkrone befindet sich in 53 cm Tiefe (Bild 32).

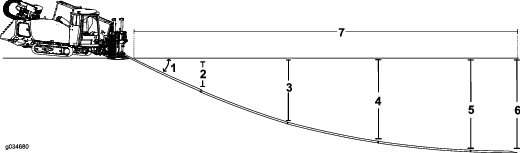

  Bild 32

  1. 18 % Neigung
  2. 53 cm
  3. 96 cm
  4. 114 cm
  5. 119 cm
  6. 10,6 m

• Lenken Sie für die nächsten 3 m nach oben und führen die Rohre mit der maximalen Neigungsänderung von 8 % ein. Dadurch ändert sich die Neigung von 18 % am Anfang des 3-m-Abschnitts auf 10 % an seinem Ende. Es resultiert eine durchschnittliche Neigung von 14 %. Dadurch wird der Bohrkopf um weitere 43 cm gesenkt und ist nun 96 cm tief.

• Wird auf den nächsten 3 m weiter mit einer Neigungsänderung von 8 % gesteuert, ändert sich die Neigung von 10 % auf 2 % mit einer durchschnittlichen Neigung von 6 %. Dadurch wird der Bohrkopf um weitere 18 cm gesenkt und ist nun 114 cm tief.

• Der Bohrkopf kann nun auf weniger als 1,5 m von 2 % auf 0 % gebracht werden und erreicht die endgültige Tiefe von 119 cm. Zum Erreichen dieses Endpunkts waren 3,5 Rohre mit einer Länge von 3 m erforderlich. In diesem Beispiel sollte sich die Eingangsstelle demnach etwa 10,6 m vom Beginn der Bohrung auf Tiefe entfernt befinden.

Important: Mit den Informationen in diesem Abschnitt können Sie den erforderlichen Platz berechnen, um zur Ausgangsstelle zu steuern und Hindernissen auszuweichen.

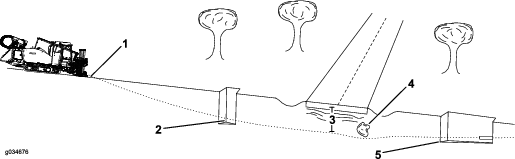

Mit den zuvor gesammelten Informationen planen Sie die Bohrstrecke und bestimmen Folgendes, damit der Einsatzort später gekennzeichnet werden kann:

• Eingangsstelle

• Position der Maschine und der Sicherungsgeräte

• Beginn der Bohrung auf Tiefe

• Sämtliche Hindernisse, denen ausgewichen werden muss, und die Stelle, an der mit dem Ausweichen begonnen werden muss

• Sämtliche Versorgungsleitungen, die die Strecke kreuzen

• Gefälle und Änderungen des Bodens auf der Strecke, die die Bohrung beeinflussen

• Ende der Bohrung auf Tiefe

• Ausgangsstelle, falls sie vom Ende der Bohrung auf Tiefe abweicht

1. Lassen Sie den Motor an.

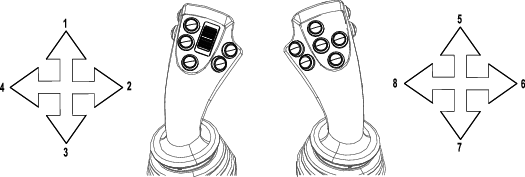

2. Stehen Sie bei laufendem Motor vom Sitz auf und drücken Sie eine Joystickfunktion.

   Note: Die Bohrfunktionen sollten nicht aktiviert werden. Wenn sie aktiviert werden, sind die Sicherheitsschalter defekt und müssen repariert werden, bevor Sie weiterarbeiten.

Für diesen Schritt benötigen Sie zwei Personen.

1. Lassen Sie den Motor an.

2. Eine Person sollte bei laufendem Motor auf dem Sitz Platz nehmen.

3. Drücken Sie die Bedienelemente mit dem Steuerpult, um die Maschine umzusetzen.

   Note: Die Umsetzfunktionen sollten nicht aktiviert werden. Wenn sie aktiviert werden, sind die Sicherheitsschalter defekt und müssen repariert werden, bevor Sie weiterarbeiten.

4. Verwenden Sie das Steuerpult bei laufendem Motor und drücken Sie die Bedienelemente, um den Stabilisatorfuß abzusenken, während Sie nicht den Sitzkontaktschalter halten.

   Note: Die Funktionen des Stabilisatorfußes sollten nicht aktiviert werden. Wenn sie aktiviert werden, sind die Sicherheitsschalter defekt und müssen repariert werden, bevor Sie weiterarbeiten.

5. Verwenden Sie den Steuerpult bei laufendem Motor und drücken Sie die Bedienelemente, um die Maschine umzusetzen, während Sie nicht den Sitzkontaktschalter halten.

   Note: Die Umsetzfunktionen sollten nicht aktiviert werden. Wenn sie aktiviert werden, sind die Sicherheitsschalter defekt und müssen repariert werden, bevor Sie weiterarbeiten.

208 Liter

Verwenden Sie nur sauberen, frischen Dieselkraftstoff oder Biodiesel mit einem extrem niedrigen (<15 ppm) Schwefelgehalt. Der Cetanwert sollte mindestens 40 sein. Besorgen Sie, um immer frischen Kraftstoff sicherzustellen, nur so viel Kraftstoff, wie sie innerhalb von 180 Tagen verbrauchen können.

Verwenden Sie bei Temperaturen über -7 °C Sommerdiesel (Nr. 2-D) und bei niedrigeren Temperaturen Winterdiesel (Nr. 1-D oder Nr. 1-D/2-D-Mischung). Bei Verwendung von Winterkraftstoff bei niedrigeren Temperaturen besteht ein niedrigerer Flammpunkt und Kaltflussmerkmale, die das Anlassen vereinfachen und ein Verstopfen des Kraftstofffilters vermeiden.

Die Verwendung von Sommerkraftstoff über -7 °C erhöht die Lebensdauer der Pumpenteile und steigert im Vergleich zum Winterkraftstoff die Kraft.

Important: Verwenden Sie nie Kerosin oder Benzin anstelle von Dieselkraftstoff. Das Nichtbefolgen dieser Vorschrift führt zu Motorschäden.

Verwenden von Biodieselkraftstoff

Diese Maschine kann auch mit einem Kraftstoff eingesetzt werden, der bis zu B20 mit Biodiesel vermischt ist (20 % Biodiesel, 80 % Benzindiesel). Der Benzindieselteil muss einen extrem niedrigen Schwefelgehalt haben. Befolgen Sie die nachstehenden Sicherheitsvorkehrungen:

• Der Biodieselanteil des Kraftstoffs muss die Spezifikationen ASTM D6751 oder EN 14214 erfüllen.

• Die Zusammensetzung des gemischten Kraftstoffes sollte ASTM D975 oder EN 590 erfüllen.

• Biodieselmischungen können lackierte Oberflächen beschädigen.

• Verwenden Sie B5 (Biodieselgehalt von 5 %) oder geringere Mischungen bei kaltem Wetter.

• Prüfen Sie Dichtungen und Schläuche, die mit Kraftstoff in Kontakt kommen, da sie sich nach längerer Zeit abnutzen können.

• Nach der Umstellung auf Biodieselmischungen wird der Kraftstofffilter wahrscheinlich eine Zeit lang verstopfen.

• Weitere Informationen zu Biodieselmischungen erhalten Sie vom Vertragshändler.

Unter gewissen Bedingungen kann beim Auftanken statische Elektrizität freigesetzt werden und zu einer Funkenbildung führen, welche die Kraftstoffdämpfe entzündet. Feuer und Explosionen durch Kraftstoff können Verbrennungen und Sachschäden verursachen.

• Stellen Sie den Benzinkanister vor dem Auffüllen vom Fahrzeug entfernt auf den Boden.

• Füllen Sie Benzinkanister nicht in einem Fahrzeug oder auf einer Ladefläche auf, weil Teppiche im Fahrzeug und Kunststoffverkleidungen auf Ladeflächen den Kanister isolieren und den Abbau von statischen Ladungen verlangsamen können.

• Nehmen Sie, soweit durchführbar, Geräte von der Ladefläche bzw. vom Anhänger und stellen Sie sie zum Auffüllen mit den Ketten auf den Boden.

• Betanken Sie, falls dies nicht möglich ist, die betreffenden Geräte auf einem Pritschenwagen oder dem Anhänger von einem tragbaren Kanister und nicht von einer Zapfsäule aus.

• Wenn Sie von einer Zapfsäule aus tanken, müssen Sie das Mundstück immer in Kontakt mit dem Rand des Kraftstofftanks bzw. der Kanisteröffnung halten, bis der Tankvorgang abgeschlossen ist.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Reinigen Sie den Bereich um den Tankdeckel mit einem sauberen Lappen.

3. Nehmen Sie den Tankdeckel vom Kraftstofftank ab (Bild 37).



   Bild 37

   1. Tankdeckel

4. Den Tank füllen, bis der Kraftstoffstand den unteren Rand des Füllstutzens erreicht.

5. Bringen Sie den Tankdeckel wieder fest an.

   Note: Betanken Sie die Maschine wenn möglich nach jedem Einsatz. Dadurch minimiert sich die Betauung der Innenseite des Kraftstofftanks.

Richten Sie die Mischanlage in der Nähe des Einsatzorts des Horizontalbohrers ein. Vorzugsweise auf der windabgewandten Seite, sodass die Abgase des Mischanlagenmotors Sie beim Bohren nicht stören. Befolgen Sie die Anweisungen zur Einrichtung und Verwendung in der Bedienungsanleitung der Mischanlage.

Schließen Sie den Ausgangsschlauch der Mischanlage mit den folgenden Schritten an die Bohrflüssigkeitspumpe der Maschine an:

1. Heben Sie die Nockensperrhebel am Pumpenzulaufdeckel an und nehmen den Deckel ab (Bild 48).



   Bild 48

   1. Nockensperrhebel
   2. Pumpenzulaufdeckel

2. Verbinden Sie den Schlauch der Mischanlage mit dem Pumpenzulauf und befestigen ihn mit den Nockensperrhebeln.

Wenn Sie die Pumpe für die Verwendung einer natürlichen Wasserquelle einrichten, müssen Sie das Y-Sieb anschließen, um alle anderen Materialien aus dem Wasser zu filtern.

1. Nehmen Sie den Pumpenzulaufdeckel ab (Bild 49).



   Bild 49

   1. Pumpengewinde
   2. Pumpenzulaufdeckel
   3. Y-Sieb

2. Fluchten Sie das Y-Sieb mit dem Gewinde an der Pumpe aus (Bild 49).

3. Schrauben Sie das Y-Sieb auf die Pumpe und ziehen Sie es fest.

4. Befestigen Sie den Schlauch am Y-Sieb und pumpen Sie aus der natürlichen Wasserquelle.

1. Drücken Sie den KIPP-Schalter zurück (bis die Kabine anhält), um die Kabine in die BOHR-Stellung zu schwenken (Bild 50).



   Bild 50

   1. Kippschalters
   2. Kippschalter drehen

   Important: Stellen Sie sicher, dass Sie die Kabine ganz herausschwenken, bevor Sie sie drehen, sonst können Sie die Maschine berühren und die Kabine beschädigen.

2. Drücken Sie den KIPP-Schalter zurück, um die Kabine in die gewünschte Bohr-Stellung zu schwenken (Bild 50).

1. Drücken Sie den KIPP-Schalter nach vorne (bis die Kabine anhält), um die Kabine in die TRANSPORT-Stellung zu schwenken (Bild 50).

   Important: Stellen Sie sicher, dass Sie die Kabine ganz in die TRANSPORT-Stellung zu drehen (nach rechts), bevor Sie sie drehen, sonst können Sie die Maschine berühren und die Kabine beschädigen.

2. Drücken Sie den KIPP-Schalter nach vorne (bis die Kabine anhält), um die Kabine in die TRANSPORT-Stellung zu schwenken (Bild 50).

1. Schieben Sie den Schalter für die KLIMAANLAGE nach rechts, um die Klimaanlage in die EIN-Stellung zu drehen (Bild 53).



   Bild 53

   1. Kühlen, kalte Temperatur
   2. Klimaanlagenschalter, Aus-Stellung
   3. Klimaanlagenschalter
   4. Klimaanlagenschalter, Ein-Stellung
   5. Wärmen, warme Temperatur
   6. Temperaturhandrad
   7. Lüftergeschwindigkeit (niedrig, mittel, hoch)
   8. Lüfterschwindigkeitshandrad
   9. Lüfter, Aus-Stellung

2. Öffnen Sie die Lüftungsschlitze, um den Luftstrom zu erhöhen bzw. zu verringern.

3. Drehen Sie das TEMPERATUR-Handrad nach links, bis Sie die gewünschte Temperatur erreicht haben (Bild 53).

4. Stellen Sie das Handrad für die LüFTERGESCHWINDIGKEIT auf niedrig, mittel oder hoch (Bild 53).

1. Schieben Sie den Schalter für die KLIMAANLAGE nach links, um die Klimaanlage in die AUS-Stellung zu drehen (Bild 53).

2. Öffnen Sie die Lüftungsschlitze, um den Luftstrom zu erhöhen bzw. zu verringern.

3. Drehen Sie das TEMPERATUR-Handrad nach rechts, bis Sie die gewünschte Temperatur erreicht haben (Bild 53).

4. Stellen Sie das Handrad für die LüFTERGESCHWINDIGKEIT auf niedrig, mittel oder hoch (Bild 53).

Drehen Sie das SCHEIBENWISCHER-Handrad (Bild 54) nach rechts, um die Geschwindigkeit der Scheibenwischer zu erhöhen, oder drehen es nach links, um die Geschwindigkeit zu verringern.

Bild 54

1. Scheibenwischer-Handrad

Drücken Sie das SCHEIBENWISCHER-Handrad (Bild 54) nach unten, um die gewünschte Menge der Scheibenwaschanlagen-Flüssigkeit zu verteilen.

• Der Besitzer bzw. Bediener ist für Unfälle oder Verletzungen von Dritten sowie Sachschäden verantwortlich und kann diese verhindern.

• Tragen Sie geeignete Kleidung, u. a. eine Schutzbrille, lange Hosen, rutschfeste Arbeitsschuhe, Gehörschutz und einen Schutzhelm. Binden Sie lange Haare hinten zusammen und tragen Sie keinen Schmuck oder weite Kleidung.

• Setzen Sie die Maschine nicht ein, wenn Sie müde oder krank sind oder unter Alkohol- oder Drogeneinfluss stehen.

• Nehmen Sie niemals Passagiere auf der Maschine mit und halten Sie alle unbeteiligten Personen und Haustiere aus dem Betriebsbereich der Maschine fern.

• Setzen Sie die Maschine nur bei guten Sichtverhältnissen ein, um Löcher sowie andere verborgene Gefahren zu vermeiden.

• Berühren Sie keine beweglichen Teile mit den Händen und Füßen.

• Schauen Sie hinter sich und nach unten, um vor dem Rückwärtsfahren sicherzustellen, dass der Weg frei ist.

• Seien Sie vorsichtig, wenn Sie sich unübersichtlichen Kurven, Sträuchern, Bäumen und anderen Objekten nähern, die Ihre Sicht behindern können.

• Setzen Sie die Maschine nie in der Nähe von steilen Gefällen, Gräben oder Böschungen ein.

• Stellen Sie die Maschine ab, wenn Sie sie nicht verwenden.

• Stellen Sie die Maschine ab und prüfen sie, wenn Sie auf ein Objekt aufgeprallt sind oder die Maschine ungewöhnlich vibriert. Führen Sie alle erforderlichen Reparaturen durch, ehe Sie die Maschine wieder in Gebrauch nehmen.

• Fahren Sie beim Wenden und beim Überqueren von Straßen und Gehsteigen mit der Maschine langsam und vorsichtig. Geben Sie immer Vorfahrt.

• Lassen Sie den Motor nie in einem geschlossenen Raum laufen, wo die Auspuffgase nicht entweichen können.

• Lassen Sie niemals eine laufende Maschine unbeaufsichtigt zurück.

• Vor dem Verlassen der Bedienposition:

  • Stellen Sie die Maschine ab, ziehen Sie den Schlüssel ab und bringen Sie den Trennschalter der Batterie in die Position Aus.

  • Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

• Fahren Sie die Maschine nie bei Gewitter, bzw. wenn Gefahr durch Blitzschlag besteht.

• Nutzen Sie die Maschine nicht als Zugmaschine.

• Verwenden Sie nur von The Toro® Company zugelassenes Zubehör, zugelassene Anbaugeräte und Ersatzteile.

Beim Arbeiten an Hanglagen muss der Bediener viele Variablen berücksichtigen, u. a. Menge, Verteilung und Höhe der Last, Stabilität des Bodens, unebenes Terrain und Hindernisse und den Zustand der Bremsen. Diese und andere Variablen machen eine Angabe des Höchstwinkels unmöglich, den der Bediener sicher an allen Hanglagen und in allen Situationen mit der Maschine verwenden kann.

Hanglagen sind eine wesentliche Ursache für den Verlust der Kontrolle und Umkippunfälle, die zu schweren ggf. tödlichen Verletzungen führen können. Der Bediener ist für den sicheren Einsatz an Hanglagen verantwortlich. Das Einsetzen der Maschine an jeder Hanglage erfordert große Vorsicht. Vor dem Einsatz der Maschine an einer Hanglage muss der Bediener Folgendes tun:

• Lesen und verstehen Sie die Anweisungen zu Hanglagen in der Bedienungsanleitung und an der Maschine.

• Schätzen Sie den Zustand des Geländes an diesem Tag ein, um zu ermitteln, ob die Maschine sicher an der Hanglage eingesetzt werden kann. Verwenden Sie gesunden Menschenverstand und ein gutes Urteilsvermögen bei der Durchführung dieser Beurteilung. Veränderungen im Gelände, u. a. Feuchtigkeit, können sich schnell auf den Einsatz der Maschine an einer Hanglage auswirken.

• Gehen Sie beim Umsetzen der Maschine handaufwärts oder hangabwärts neben der Maschine.

• Achten Sie auf Gefahren unten am Hang. Setzen Sie die Maschine nicht in der Nähe von Abhängen, Gräben, Böschungen, Gewässern oder anderen Gefahrenstellen ein. Die Maschine könnte plötzlich umkippen, wenn eine Kette über den Rand fährt oder die Böschung nachgibt. Halten Sie einen Sicherheitsabstand (die doppelte Maschinenbreite) zwischen der Maschine und einer Gefahrenstelle.

• Vermeiden Sie das Starten, Anhalten oder Wenden der Maschine an Hanglagen. Vermeiden Sie eine plötzliche Änderung der Geschwindigkeit oder Richtung und wenden Sie langsam und allmählich.

• Setzen Sie die Maschine nicht in Bedingungen ein, in denen der Antrieb, die Lenkung oder Stabilität in Frage gestellt wird. Bedenken Sie, dass die Maschine bei der Verwendung auf nassem Terrain, beim Überqueren von Hanglagen oder beim Fahren hangabwärts rutschen kann, selbst wenn sich die Ketten nicht bewegen.

• Entfernen oder markieren Sie Hindernisse, u. a. Gräben, Löcher, Rillen, Bodenwellen, Steine oder andere verborgene Gefahren. Die Maschine könnte sich in unebenem Terrain überschlagen.

1. Stellen Sie sicher, dass sich niemand in unmittelbarer Nähe der Maschine aufhält und die Sperre an der Ausgangsseite in der EIN-Stellung ist.

2. Bewegen Sie den Antriebswagen auf dem Bohrrahmen ganz nach unten und sprühen Sie das Spindelgewinde mit Profilverbindungsmasse ein. Bringen Sie den Antriebswagen dann wieder an das obere Ende des Rahmens (Bild 43).



   Bild 55

   1. Bohrspindel
   2. TJC-Applikatordüse

3. Drehen Sie die Nocke, bis sie automatisch an der ersten Rohrreihe im Rohrhalter anhält.

4. Senken Sie die Heber ab, um ein Rohr in die Nocke zu laden.

5. Drehen Sie die Hupe mit dem nach außen zeigenden Rohr zum Bediener, bis die Nocke anhält.

6. Drehen Sie die Nocke des Rohrgreifers nach vorne, bis das Rohr in den Greifern ist.

7. Greifen Sie die Rohre mit den Rohrgreifern.

8. Drehen Sie die Nocke des Rohrgreifers so lange zum Bediener, bis das Rohr mit der Rohrspindel ausgefluchtet ist.

9. Drehen Sie die Bohrspindel nach rechts und fahren Sie den Bohrwagen langsam vorwärts, um die Spindel in das Rohrende mit Innengewinde einzuführen (Bild 56).



   Bild 56

   1. Bohrspindel
   2. Rohr

10. Bewegen Sie den Antriebswagen langsam am Rahmen nach unten, bis sich das Außengewinde am Rohr unter dem Applikator für Profilverbindungsmasse befindet, und tragen Sie diese auf das Gewinde auf.

11. Drehen Sie die Bohrspindel weiter nach rechts, bis das Außengewinde vollständig im Sondengehäuse oder der Führungsstange sitzt.

12. Lösen und ziehen Sie die Rohrgreifernocke in die HOME-Position zurück.

    Important: Vergewissern Sie sich, dass Sie den Rohrgreifer vollständig zurückziehen und ganz herausdrehen, da sonst der Wagen mit dem Greifer kollidieren und so die Maschine beschädigen kann.

13. Heben Sie den Rohrheber an.

14. Ziehen Sie die Nocke in die HOME-Position zurück (über die 4. Reihe der Rohre hinaus).

Der Bohrkopf besteht aus zwei Teilen: der Bohrkrone und dem Sondengehäuse (Bild 57).

Bild 57

1. Sondengehäuse
2. Bohrkrone

Bohrkronen haben unterschiedliche Größen und Typen, um unterschiedlichen Bodenbedingungen zu entsprechen, durch die Sie bohren müssen. Es gibt folgende Varianten:

• Gerades Blatt: Wird in unterschiedlichen Böden mit mittlerer Dichte verwendet.

• Gebogenes Blatt: Wird in mittleren bis weichen Böden verwendet. Dieser Bohrer ist um weitere 20° gebogen, damit er sich in weichen Böden besser steuern lässt.

• Dreieckiges Blatt: Wird in harten, steinigen Böden verwendet. Die Kanten dieses Bohrers sind mit Hartmetall verstärkt, um die Abnutzung zu reduzieren.

Die oben genannten Bohrer gibt es in unterschiedlichen Größen. Mit einem breiteren Blatt ist die Lenkbarkeit in weichen Böden verbessert. Ein schmaleres Blatt dringt leichter in harte Böden ein. Wenden Sie sich an den offiziellen Toro Vertragshändler für eine vollständige Liste erhältlicher Blätter.

Mit der Sonde und dem Empfänger kann die Position des Bohrkopfes während des gesamten Bohrvorgangs verfolgt werden. Das Sondengehäuse am Bohrkopf hat eine Öffnung für das Ortungsgerät, das zusammen mit dem Empfänger die Position, Neigung, Richtung, Kopfausrichtung usw. des Bohrkopfes erkennt. Anweisungen zur Benutzung des Systems finden Sie in der Bedienungsanleitung des Nachverfolgungssystems.

Bauen Sie das Ortungsgerät folgendermaßen in das Sondengehäuse ein:

1. Tauschen Sie die Batterien im Ortungsgerät aus, wie in der Bedienungsanleitung des Nachverfolgungssystems beschrieben.

2. Lösen Sie die Schrauben, mit denen die Gehäuseabdeckung befestigt ist, und nehmen Sie die Abdeckung ab (Bild 58).



   Bild 58

   1. Sondengehäuse
   2. Schrauben
   3. Bohrkrone
   4. Abdeckungslöcher
   5. Abdeckung

3. Setzen Sie das Ortungsgerät in das Sondengehäuse so ein, dass das vordere Ende zur Bohrkrone zeigt (Bild 59).



   Bild 59

   1. Sondengehäuse
   2. Ortungsgerät
   3. Bohrkrone

4. Montieren Sie die Gehäuseabdeckung und befestigen sie ihn mit den Schrauben (Bild 58).

1. Aktivieren Sie die Sperre an der Ausgangsseite mit dem Sender, um den Schub und die Drehung des Wagens zu deaktivieren.

   Warnung:

   Dreht sich der Bohrer oder wird er ausgefahren, während Arbeiten an der Bohrkrone oder dem Rohr vor der Maschine ausgeführt werden, besteht die Gefahr des Verfangens in der Bohrkrone oder dem Rohr und somit Gefahr schwerer oder tödlicher Verletzungen oder Verlust von Gliedmaßen.

   • Aktivieren Sie das Sperrsystem an der Ausgangsseite mit dem entsprechenden Sender, ehe Sie sich dem an der Maschine befestigten Bohrer oder dem Rohr nähern. Dies deaktiviert den Bohrwagen.

   • Tragen Sie weder weite Kleidung noch Schmuck, wenn Sie an einer an der Maschine befestigten Bohrkrone oder einem Rohr arbeiten. Binden Sie lange Haare zusammen und zurück.

2. Setzen Sie die Führungsstange durch den unteren Schlüssel (stationärer Schlüssel), wie in Bild 60 abgebildet.

   Important: Klemmen Sie den Schlüssel nicht auf das Mittelteil eines Rohres, da dieses sonst beschädigt werden kann. Greifen Sie stattdessen die Rohre an den verdickten Enden an der Verbindungsstelle.



   Bild 60

   1. Bohrrohr
   2. Oberer Schlüssel (Ausbruch-/Konternschraubenschlüssel)
   3. Unterer Schlüssel (stationär)
   4. Führungsstange

3. Schrauben Sie die Führungsstange manuell auf das Rohrgewinde der Bohrspindel und entfernen Sie sich dann vom vorderen Ende der Maschine.

4. Wenn sich keine Personen mehr in dem Bereich befinden, aktivieren Sie die Sperre an der Ausgangsseite mit dem entsprechenden Sender (die Leuchte für die Bohrbereitschaft am Bedienfeld geht an). Drücken Sie am Bedienfeld den Schalter zum ZURüCKSETZEN der Sperre an der Ausgangsseite.

5. Greifen Sie die Führungsstange mit dem unteren Schlüssel (stationärer Schlüssel) und ziehen Sie die Bohrspindel mit dem kompletten Drehmoment an.

6. Prüfen Sie den Bohrkopf und den Bohrer erneut und stellen Sie sicher, dass die Flüssigkeitsanschlüsse sauber und nicht verstopft sind.

7. Montieren Sie den Bohrkopf auf das Ende der Führungsstange, wie vom Hersteller des Bohrkopfes angewiesen. Entfernen Sie sich dann vom vorderen Ende der Maschine.

   Important: Ziehen Sie den Bohrkopf nicht in die Rohrführung, da sonst die Maschine oder der Bohrkopf beschädigt werden kann.

Im ersten Schritt des Bohrens wird der Eingangsschacht angelegt. In diesem Schritt drücken und bohren Sie die Bohrkrone und Rohre in einem Winkel von 0-16° in den Boden (die Ketten stehen flach auf dem Boden), bis die gewünschte Verlegungstiefe erreicht ist.

Important: Bohren und Aufweiten erfolgen mit einer Drehung nach rechts. Wenn Sie eine Drehung nach links verwenden, lösen sich die Rohre voneinander, dies kann auch unterirdisch geschehen.

1. Wenn sich keine Personen mehr in dem Bereich befinden, aktivieren Sie die Sperre an der Ausgangsseite mit dem entsprechenden Sender (die Leuchte für die Bohrbereitschaft am Bedienfeld geht an). Drücken Sie am Bedienfeld den Schalter zum ZURüCKSETZEN der Sperre an der Ausgangsseite.

2. Schalten Sie die Bohrflüssigkeitspumpe ein und warten Sie, bis der Flüssigkeitsdruck 13,79 bar bis 20,68 bar beträgt.

3. Drehen Sie den Bohrkopf, bis der Bohrer auf der 6-Uhr-Stellung ist.

4. Bewegen Sie den Wagen vorwärts, sodass der Bohrer gerade in den Boden eindringt, bis sich das gesamte Bohrergehäuse unter der Erde befindet.

5. Führen Sie die Vorwärtsbewegung weiter aus und drehen Sie die Bohrspindel nach rechts, um mit dem Bohren zu beginnen.

6. Bohren Sie vorwärts, bis der Wagen das Ende des Rahmens erreicht, ziehen Sie ihn dann etwa 6 mm weit zurück.

1. Fluchten Sie die Rohrverbindung im Schlüssel aus.

2. Schließen Sie den unteren Schlüssel (stationär) um das erste Rohr.

   Note: Die Bohrflüssigkeit wird automatisch abgeschaltet, wenn Sie den oberen Schlüssel (Ausbruch-/Konternschraubenschlüssel) aktivieren.

3. Ziehen Sie den Wagen etwa 12,7 mm zurück.

   Note: So kann der Wagen schweben und beschädigt nicht das Rohrgewinde.

4. Drehen Sie den Bohrkopf nach links, bis die Spindel komplett aus dem Rohr entfernt wird.

5. Sprühen Sie die Spindel mit Profilverbindungsmasse ein. Bringen Sie den Bohrwagen dann wieder an das obere Ende des Rahmens.

6. Drehen Sie die Nocke des Rohrgreifers zur nächsten Reihe der Rohre im Rohrhalter.

7. Senken Sie ein Rohr in den Greifer ab und greifen Sie es.

8. Drehen Sie den Rohrgreifer, bis das Rohr vor der Spindel am Antriebswagen zentriert ist.

9. Drehen Sie die Bohrspindel nach rechts und fahren Sie den Bohrwagen langsam vorwärts, um die Spindel in das Rohrende mit Innengewinde einzuführen (Bild 56).

   Note: Ziehen Sie die Verbindung fest, bis sich das Rohr mit der Spindel dreht.

10. Bewegen Sie den Antriebswagen langsam am Rahmen nach unten, bis sich das Außengewinde am Rohr unter dem Applikator für Profilverbindungsmasse befindet, und tragen Sie diese auf das Gewinde auf.

11. Drehen Sie die Bohrspindel nach rechts und fahren Sie den Wagen langsam vorwärts, um das Außengewinde des Rohrs in das Innengewinde des vorausgehenden Rohres einzuführen.

    Note: Ziehen Sie die Verbindung höchstens bis auf 2304 N·m fest.

12. Lösen und drehen Sie die Rohrgreifernocke nach rechts in die HOME-Position.

    Important: Stellen Sie sicher, dass Sie die Rohrgreifernocke vollständig drehen, sonst kann der Wagen mit dem Greifer kollidieren und die Maschine beschädigen.

13. Drehen Sie die Hauptnocke über die vierte Rohrreihe hinaus in die HOME-Position.

Ab Softwareversion K: Nach dem Laden des ersten Rohrs überspringt die Software bestimmte Initiatoren, um die Produktivität des Bedieners zu steigern. Die Greifer funktionieren auch, wenn die Rohrladenocke ohne Bedienereingabe ausgefahren oder zurückgezogen ist.

Die Bohrkrone ist keilförmig und abgewinkelt. Wenn Sie die Bohrkrone ohne Drehung durch den Boden führen, wandert er in die Richtung des Keils. Wenn Sie das Rohr und den Bohrkopf drehen, bohrt er gerade durch den Boden.

Bild 61

1. Bohrkrone

Beim Bohren folgt der Bediener des Empfängers dem Bohrkopf entlang der Strecke. Der Empfänger erhält Signale von der Sonde im Bohrkopf und ermittelt so Position, Tiefe, Neigung, Richtung, Sendertemperatur und Ausrichtung im Boden. Die Fernkonsole ist ein Bildschirm, der in ihrer (dem Bediener des Bohrers) Nähe bleibt, und auf dem sie beim Bohren stets die Informationen des Empfängers anzeigen und so Steuerentscheidungen treffen können.

Ausführliche Informationen zum Verwenden des Empfängers und der Remotekonsole zum Lenken des Bohrkopfes finden Sie in der Bedienungsanleitung des Empfängers.

Important: Steuern Sie den Bohrkopf pro 3 m Vorwärtsbewegung maximal 20 cm aus der Mitte heraus. Sonst werden die Bohrrohre beschädigt.

Nachdem der Eingangsschacht angelegt ist, steuern Sie den Bohrkopf schrittweise nach oben und vorwärts. Folgen Sie dabei der geplanten Bohrstrecke. Wenn Sie die gewünschte Tiefe erreichen, bringen Sie den Bohrkopf in die Waagerechte und bohren Sie den horizontalen Schacht. Dabei fügen Sie weitere Rohre hinzu. Achten Sie beim Bohren genau auf die Informationen, die Ihnen der Bediener des Empfängers zum Status und zur Position des Bohrkopfes gibt, um sicherzustellen, dass Sie der geplanten Strecke folgen.

Important: Achten Sie beim Bohren auf die Temperatur der Sonde. Alle Sonden haben eine Höchsttemperatur, die nicht überschritten werden darf, da die Sonde sonst beschädigt wird. Durch die Reibung zwischen Bohrkopf und Boden steigt die Temperatur an. Um die Temperatur zu senken, verlangsamen Sie die Geschwindigkeit, senken den Vorwärtsdruck und erhöhen die Durchflussmenge der Bohrflüssigkeit. Dringt der Bohrkopf in eine Bodenart ein, für die er nicht ausgelegt ist, kann dadurch ebenfalls die Temperatur ansteigen. Beurteilen Sie die Situation und ziehen Sie ggf. den Bohrkopf aus dem Boden und tauschen Sie ihn aus.

Falls Sie auf ein Hindernis stoßen, gehen Sie wie folgt vor:

1. Erhöhen Sie die Zufuhr von Bohrflüssigkeit für einige Sekunden ohne weiter zu bohren. Bohren Sie dann wieder vorwärts.

   Note: Dadurch kann sich das Hindernis lösen, sodass Sie daran vorbei kommen.

2. Bleibt das Hindernis bestehen, probieren Sie eine oder mehrere der folgenden Optionen aus:

   • Befindet sich das Hindernis in einem Bereich, in dem Sie graben können, stoppen Sie den Bohrkopf mit der Sperre an der Ausgangsseite und graben das Hindernis aus, um es zu identifizieren und ggf. zu entfernen.

   • Ziehen Sie den Bohrkopf 15 m oder weiter zurück und lenken Sie ihn zur Seite. Markieren Sie eine neue Bohrstrecke um das Hindernis.

     Important: Steuern Sie den Bohrkopf pro 3 m Vorwärtsbewegung maximal 20 cm aus der Mitte heraus. Sonst werden die Bohrrohre beschädigt.

   • Handelt es sich bei dem Hindernis um eine Änderung der Bodenart, zum Beispiel einen steinigen Bereich, ziehen Sie den Bohrkopf ganz zurück und montieren Sie eine für die neue Bodenart geeignete Bohrkrone.

Wenn Sie sich dem Ende der Bohrung nähern, lenken Sie den Bohrkopf zur Ausgangsstelle. Aber achten Sie dabei auf die Steuerbeschränkungen. Stellen Sie vor dem Verlassen des Bodens sicher, dass sich keine Personen in der Nähe der Ausgangsstelle aufhalten. Stoppen Sie die Zufuhr von Bohrflüssigkeit, sobald Sie durchbrechen. Fahren Sie den Bohrer nach vorne aus, bis der Bohrkopf vollständig den Boden verlassen hat.

1. Aktivieren Sie das Sperrsystem an der Ausgangsseite mit dem entsprechenden Sender.

2. Nehmen Sie den Bohrkopf von der Führungsstange ab.

3. Überprüfen Sie das Räumwerkzeug erneut und stellen Sie sicher, dass die Flüssigkeitsanschlüsse sauber und nicht verstopft sind.

4. Montieren Sie das Räumwerkzeug auf die Führungsstange wie vom Hersteller des Räumwerkzeugs angewiesen..

5. Verbinden Sie das Produkt mit einem geeigneten Anschluss mit dem Räumwerkzeug. Erwerben Sie eine geeignete Ziehvorrichtung von Ihrem Toro Vertragshändler.

1. Aktivieren Sie das Sperrsystem an der Ausgangsseite mit dem entsprechenden Sender.

2. Montieren Sie einen Abstreifer um das Rohr und in die Befestigungshalterung an der Vorderseite der Maschine.

   Note: Dadurch wird ein Großteil des Schmutzes und Schlamms beim Zurückziehen in die Maschine vom Rohr entfernt, sodass die Maschine sauber bleibt. Abstreifer für Bohrrohre erhalten Sie vom Toro-Vertragshändler.



   Bild 62

   1. Bohrrohrabstreifer
   2. Bohrrohr

3. Lösen Sie die Sperre auf der Ausgangsseite und setzen Sie das System zurück.

4. Drehen Sie die Bohrspindel nach rechts und fahren Sie den Bohrwagen langsam zurück, um das Rohr in die Maschine zurückzuziehen.

5. Wenn sich die Verbindung der Rohre in der Mitte zwischen den beiden Schlüsseln befindet, stoppt der Antriebswagen und eine grüne Leuchte unter dem Sprühventil leuchtet auf.

6. Schließen Sie den unteren Schlüssel (stationär) um die Rohrverbindung.

   Note: Die Bohrflüssigkeit wird automatisch abgeschaltet, wenn Sie den unteren Schlüssel (stationärer Schlüssel) schließen.

7. Drehen Sie die Rohrnocke am Bohrrahmen, fahren Sie die Arme des Rohrgreifers zum Rohr aus und greifen das Rohr, um es zu stützen.

8. Schließen Sie den oberen Schlüssel (Brechen-/Konternschraubenschlüssel) um die Rohrverbindung.

9. Drehen Sie den oberen Schlüssel (Brechen-/Konternschraubenschlüssel) nach links, bis die Verbindung gelöst ist.

10. Lösen Sie den oberen Schlüssel (Ausbruch-/Konternschraubenschlüssel).

11. Ziehen Sie den Wagen etwa 12,7 mm zurück.

    Note: So kann der Wagen schweben und beschädigt nicht das Rohrgewinde.

12. Drehen Sie die Bohrspindel nach links und fahren Sie sie dabei langsam rückwärts, bis die Rohre getrennt sind.

13. Bewegen Sie den Bohrwagen zurück, bis das Außengewinde am Rohr das Innengewinde des unteren Rohrs gerade verlässt. Schließen Sie dann den oberen Schlüssel (Ausbruch-/Konternschraubenschlüssel) um das Rohrende, aber nicht um das Gewinde.

14. Drehen Sie die Bohrspindel nach links, sodass die obere Rohrverbindung gelöst, aber nicht getrennt wird.

15. Lösen Sie den oberen Schlüssel (Ausbruch-/Konternschraubenschlüssel).

16. Fahren Sie den Bohrwagen zurück, bis das Rohr mit dem Rohrhalter ausgefluchtet ist.

17. Drehen Sie die Bohrspindel nach links und fahren Sie sie dabei langsam rückwärts, bis sich die Spindel komplett vom Rohr löst.

18. Drehen Sie die Rohrgreiferarme, bis das Rohr in der Rohrgreifernocke liegt.

19. Drehen Sie die Rohrnocke auf die gewünschte Reihe.

    Note: Füllen Sie zuerst die äußeren Reihen.

20. Lösen Sie den Rohrgreifer und heben Sie das Rohr mit dem Rohranheber in die Halterreihe.

21. Drehen Sie die Rohrnocke über die vierte Rohrreihe hinaus in die HOME-Position.

    Important: Stellen Sie sicher, dass Sie den Rohrgreifer vollständig zurückziehen, sonst kann der Wagen mit dem Greifer kollidieren und die Maschine beschädigen.

22. Bewegen Sie die Bohrspindel am Rahmen nach unten unter den Applikator für Profilverbindungsmasse und sprühen Sie diese auf die Spindel.

23. Drehen sie die Bohrspindel nach rechts und fahren Sie den Wagen langsam vorwärts, um die Spindel in das Innengewinde des Rohrs einzuführen, das im unteren Schlüssel (stationärer Schlüssel) befestigt ist.

24. Ziehen Sie die Verbindung auf den ganzen Maschinendrehmoment an.

25. Lösen Sie den Schlüssel und setzen das Räumen bzw. Zurückziehen nach Bedarf fort.

Important: Ziehen Sie den Bohrkopf nicht in die Rohrführung, da sonst die Maschine oder der Bohrkopf beschädigt werden kann.

1. Aktivieren Sie das Sperrsystem an der Ausgangsseite mit dem entsprechenden Sender.

2. Nachdem das Räumwerkzeug den Boden verlassen hat, müssen Sie das zu verlegende Produkt vom Räumwerkzeug trennen, falls das noch nicht erfolgt ist.

3. Schließen Sie die Bohrflüssigkeitspumpe an eine Quelle sauberen Wassers an.

4. Schalten Sie die Pumpe ein, um Pumpe, Spindel und Räumwerkzeug mit sauberem Wasser zu spülen, bis kein Schmutz mehr herausgespült wird.

5. Entfernen und verstauen Sie das letzte Rohr, siehe Entfernen von Bohrrohren.

6. Lassen Sie die Führungsstange in den unteren Schlüssel (stationärer Schlüssel) geklemmt, aber verbinden Sie die Bohrspindel nicht mit der Führungsstange.

7. Entfernen Sie das Räumwerkzeug von der Führungsstange wie vom Hersteller des Räumwerkzeugs angewiesen.

8. Lösen Sie den unteren Schlüssel (stationärer Schlüssel) und ziehen Sie die Führungsstange aus der Rohrführung.

Sie können die Applikatordüse so einstellen, dass die Profilverbindungsmasse (TJC) entweder im Fächer oder als Strahl gesprüht wird.

• Fächerförmiger Strahl: Stellen Sie das Sprühventil an der Seite der Düse waagerecht (Bild 63).

• Strahl: Stellen Sie das Sprühventil an der Seite der Düse senkrecht (Bild 63).

Bild 63

1. Sprühventil: fächerförmiger Strahl (waagerecht)
2. Sprühventil: Strahl (senkrecht)

1. Lösen Sie die Klemmmutter an der Einstellschraube auf dem Kolben des TJC-Applikators (Bild 64).



   Bild 64

   1. Einstellschraube
   2. Klemmmutter
   3. Kolben des TJC-Applikators

2. Stellen Sie die Schraube wie folgt ein:

   • Drehen Sie die Schraube heraus (nach oben), um die Menge der aufgetragenen Masse zu erhöhen.

   • Drehen Sie die Schraube herein (nach unten), um die Menge der aufgetragenen Masse zu senken.

3. Wenn Sie die richtige Menge eingestellt haben, ziehen Sie die Klemmmutter fest, um die Einstellung zu arretieren.

1. Stoppen Sie die Maschine und stellen Sie den Motor ab.

2. Öffnen Sie die Klappe der Verankerungsabdeckung.

3. Lösen Sie die Flügelmuttern, mit denen die Abdeckungsriemen an der Maschine befestigt sind (Bild 65).



   Bild 65

   1. Kolben des TJC-Applikators
   2. Abdeckung
   3. Halteband
   4. Flügelmutter
   5. TJC-Behälter

4. Drehen Sie die Abdeckung und ziehen die Abdeckungsriemen von den Befestigungsschrauben (Bild 65).

5. Heben Sie Abdeckung vom leeren Behälter ab (Bild 65).

6. Tauschen Sie den leeren Behälter gegen einen vollen aus.

7. Setzen sie den Kolben in den neuen Behälter und setzen Sie den Deckel auf (Bild 65).

8. Führen Sie die Abdeckungsriemen über die Befestigungsschrauben und drehen Sie die Abdeckung, so, dass die Riemen auf den Schrauben sitzen (Bild 65).

9. Ziehen Sie die Flügelmuttern fest.

1. Lassen Sie den Motor an.

2. Senken Sie den Schubrahmen in die tiefste Stellung ab.

3. Stellen Sie den Motor ab.

4. Positionieren Sie das Zylinderschloss über der Zylinderstange (Bild 73).

5. Befestigen Sie das Zylinderschloss mit dem Splint und dem Lastösenbolzen (Bild 73).

6. Schalten Sie den Motor EIN und heben den Schubrahmen an, bis er auf dem Zylinderschloss aufliegt.



   Bild 73

   1. Splint
   2. Zylinderschloss
   3. Hubzylinderstange
   4. Lastösenbolzen
   5. Hubzylinder

1. Lassen Sie den Motor an.

2. Senken Sie den Schubrahmen in die tiefste Stellung ab.

3. Stellen Sie den Motor ab.

4. Entfernen Sie den Splint und den Lastösenbolzen, mit denen das Zylinderschloss befestigt ist (Bild 73).

5. Nehmen Sie das Zylinderschloss ab.

6. Schalten Sie den Motor EIN und heben Sie den Schubrahmen an.

7. Lagern Sie das Zylinderschloss an der Rückseite des Rohrhalters (Bild 74).



   Bild 74

   1. Stelle hinter der Rückseite des Rohrhalters

1. Lassen Sie den Motor an.

2. Prüfen Sie die Bildschirmanzeige für einen verstopften Luftfilter, weitere Informationen finden Sie unter Air-Cleaner Indicator Screen“ in der Softwareanleitung für diese Maschine.

3. Wechseln Sie die Luftfiltereinsätze wie folgt aus:

   1. Tauschen Sie den Hauptluftfilter aus, siehe Warten des Luftfilters.

   2. Wiederholen sie die Schritte 1 und 2. Wenn die Anzeige für einen verstopften Luftfilter immer noch angezeigt wird, tauschen Sie den sekundären Luftfilter aus, siehe Warten des Luftfilters.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die hintere Zugangsklappe, siehe Öffnen der hinteren Zugangsklappe.

3. Drücken Sie die Seiten des Staubventils auf der Luftfilterabdeckung zusammen, um Wasser-, Staub- oder Schmutzansammlungen aus dem Ventil zu entfernen (Bild 87).

   Note: Stellen Sie sicher, dass das Staubventil nicht verstopft ist.



   Bild 87

   1. Staubventil
   2. Luftfilterabdeckung

Tauschen Sie die Filter nur aus, wenn auf dem Bildschirm Check Air Filter“ (Luftfilter prüfen) angezeigt wird, siehe Prüfen der Luftfilteranzeige.

Note: Ersatzfilter erhalten Sie von Ihrem Toro-Vertragshändler.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die hintere Zugangsklappe.

3. Bevor Sie den Filter entfernen, müssen Sie allen Schmutz aus dem Filtergehäuse mit niedriger Druckluft (2,76 bar) entfernen.

   Important: Vermeiden Sie hohe Druckluft, da Schmutz durch den Filter in den Einlassgang gelangen könnte. Diese Reinigung verhindert, dass Rückstände in den Ansaugfilter gelangen, wenn Sie den Hauptfilter entfernen.

4. Nehmen Sie den Hauptfilter mit den Luftfiltergriffen von der Luftfilterabdeckung ab (Bild 89).

   Important: Reinigen Sie den gebrauchten Filter nicht.



   Bild 89

   1. Oberseite des Hauptfilters
   2. Luftfiltergriffe
   3. Unterseite des Hauptfilters
   4. Luftfilterabdeckung

5. Prüfen Sie den neuen Filter auf Versandschäden, prüfen Sie das Dichtungsende des Filters und des Körpers.

   Note: Verwenden Sie nie beschädigte Filter.

6. Setzen Sie den neuen Hauptfilter ein, indem Sie auf den äußeren Rand des Filters drücken, um ihn in der Luftfilterabdeckung zu platzieren.

7. Nehmen Sie das Gummiablassventil von der Abdeckung ab, reinigen Sie den Hohlraum und setzen das Ablassventil wieder ein, siehe Das Staubventil reinigen.

8. Setzen Sie die Abdeckung ein, siehe Einbauen der Luftfilterabdeckung.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Nehmen Sie den Peilstab (Bild 91) heraus und wischen Sie ihn sauber.



   Bild 91

   Bedienerseite

   1. Peilstab

4. Führen Sie den Peilstab in das Peilstabrohr, ziehen ihn wieder heraus und lesen Sie den Ölstand darauf ab.

   Note: Der Ölstand am Peilstab sollte an der Höchststandmarkierung oder zwischen den Markierungen für Mindest- und Höchststand liegen. Liegt der Ölstand unter der unteren Markierung, führen Sie folgende Schritte durch:

   1. Nehmen Sie den Fülldeckel (Bild 92) ab und füllen Sie Öl ein, bis der Höchststand erreicht ist. Füllen Sie nicht zu viel ein.

      Important: Verwenden Sie einen Ölkanister mit biegsamem Schlauch oder einen Trichter, um Öl in die Maschine nachzufüllen.



      Bild 92

      1. Ölfüllstutzendeckel

   2. Setzen Sie den Ölfülldeckel und Peilstab wieder ein.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den Ölfilter und den Ölfilteradapter (Bild 93).



   Bild 93

   1. Ölfilter
   2. Ölfilteradapter

4. Drehen Sie den Ölfilter nach links und nehmen Sie ihn ab (Bild 93).

   Note: Entsorgen Sie den Ölfilter.

5. Wischen Sie die Oberfläche des Ölfilteradapters an der Stelle, an der der Ölfilter sitzt, mit einem sauberen Lappen ab.

6. Füllen Sie das empfohlene Motoröl in den Motor ein.

7. Tragen Sie eine dünne Schicht des angegebenen Motoröls auf die Dichtung des Ölfilters auf.

8. Fluchten Sie den Ölfilter auf dem Ölfilteradapter aus und drehen Sie den Filter nach rechts, bis die Dichtung des Ölfilters den Ölfilteradapter berührt (Bild 93).

   Important: Setzen Sie den neuen Ölfilter nicht mit einem Schraubenschlüssel für Ölfilterriemen ein. Der Schraubenschlüssel kann eine Delle im Ölfilter verursachen und so zu undichten Stellen führen.

9. Ziehen Sie den Ölfilter mit der Hand um eine weitere halbe Umdrehung an (Bild 93).

10. Entfernen Sie die Auffangwange oder Lappen aus Schritt 3 und entsorgen Sie das alte Öl gemäß den geltenden Bestimmungen.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

   Warnung:

   Lassen Sie den Motor und das Öl vor dem Ablassen des Öls abkühlen. Heißes Öl kann schwere Verletzungen verursachen.

2. Stellen Sie sicher, dass der Ablassschlauch (Bild 94) vorsichtig nach oben gezogen wird, und dass das Schlauchende in der Auffangwanne ist.



   Bild 94

   1. Ablassschlauch
   2. Abflussventil

3. Öffnen Sie das Ablassventil (Bild 94).

4. Lassen Sie das Öl in eine Auffangwanne ab.

5. Schließen Sie das Ablassventil, wenn das Öl abgelaufen ist (Bild 94).

6. Bringen Sie den Ablassschlauch wieder in die Originalstellung (Bild 94).

7. Wechseln Sie den Motorölfilter, siehe Wechseln des Motorölfilters.

8. Nehmen Sie den Ölfülldeckel vom Füllstutzen ab. Ziehen Sie den Deckel hierfür nach oben.



   Bild 95

   1. Füllstutzen
   2. Ölfüllstutzendeckel
   3. Trichter

   Note: Verwenden Sie einen Trichter mit einem biegsamen Schlauch, um das Motoröl in den Motor zu leiten.

9. Füllen Sie das Kurbelgehäuse mit ca. 7,5 Liter der angegebenen Motorölsorte, siehe Warten des Motoröls und Filters.

10. Setzen Sie den Ölfüllstutzendeckel auf.

11. Lassen Sie den Motor an, lassen Sie ihn für zwei Minuten im Leerlauf laufen und prüfen Sie auf undichte Stellen.

12. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

13. Warten Sie zwei bis drei Minuten und prüfen Sie den Ölstand, siehe Prüfen des Motorölstands.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube, siehe Öffnen Sie die vordere Haube.

3. Legen Sie saubere Lappen unter den Hauptkraftstofffilter (Bild 98).

4. Lösen Sie die Schlauchklemmen und schließen Sie den Hauptkraftstofffilter von den Kraftstoffschläuchen ab (Bild 98).

   Note: Nehmen Sie die Schlauchklemmen nicht von den Schläuchen ab.

   Note: Werfen Sie den Kraftstofffilter weg.

5. Fluchten Sie den neuen Hauptkraftstofffilter mit den Schläuchen aus; der Pfeil auf dem Filter muss nach vorne zeigen.

6. Schieben Sie die Schläuche auf das Schlauchanschlussstück des Hauptkraftstofffilters und ziehen die Schlauchklemmen an (Bild 98).

7. Tauschen Sie den sekundären Kraftstofffilter aus, siehe Auswechseln des sekundären Kraftstofffilters.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube, siehe Öffnen Sie die vordere Haube.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den sekundären Kraftstofffilter und den Kraftstofffilter-Adapter (Bild 99).



   Bild 99

   1. Sekundärer Kraftstofffilter
   2. Filteradapter

4. Drehen Sie den Kraftstofffilter nach links und nehmen Sie ihn ab (Bild 99).

   Note: Werfen Sie den Kraftstofffilter weg.

5. Wischen Sie die Oberfläche des Kraftstofffilter-Adapters an der Stelle, an der der Kraftstofffilter sitzt, mit einem sauberen Lappen ab.

6. Füllen Sie den neuen Kraftstofffilter mit der angegebenen Ölsorte.

7. Fluchten Sie den Kraftstofffilter mit dem Kraftstofffilter-Adapter aus und drehen Sie ihn nach rechts, bis die Dichtung des Kraftstofffilters den Kraftstofffilter-Adapter berührt (Bild 99).

   Important: Setzen Sie den neuen Ölfilter nicht mit einem Schraubenschlüssel für Kraftstofffilterriemen ein. Der Schraubenschlüssel kann eine Delle im Kraftstofffilter verursachen und so zu undichten Stellen führen.

8. Ziehen Sie den Kraftstofffilter mit der Hand um eine weitere halbe Umdrehung an (Bild 99).

9. Entfernen Sie die Auffangwanne oder die Lappen aus Schritt 3 und entsorgen Sie das Altöl gemäß den geltenden Bestimmungen.

Ist die Kette locker, erhöhen Sie die Kettenspannung folgendermaßen:

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Entfernen Sie Schmutz und Rückstände im Bereich des Schmierventils für die Kettenspannung (Bild 109).

   Important: Vergewissern Sie sich, dass der Bereich um das Schmierventil für die Kettenspannung sauber ist, ehe Sie die Kettenspannung einstellen.

3. Entfernen Sie die Befestigungsschrauben und die Abdeckung des Schmierventils für die Kettenspannung.

4. Bringen Sie Schmiermittel auf den Nippel auf, bis die Spannung 310,26 bar beträgt, siehe Bild 109.



   Bild 109

   Schmierventil für die Kettenspannung abgebildet

5. Entfernen Sie überschüssiges Schmiermittel aus dem Bereich um das Ventil.

6. Bringen Sie die Abdeckung und die Halteschrauben an.

7. Wiederholen Sie die Schritte 2 bis 6, um die Kettenspannung auf der anderen Seite der Maschine zu erhöhen.

Ist die Kette zu straff, senken Sie die Spannung folgendermaßen:

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Entfernen Sie Schmutz und Rückstände im Bereich des Schmierventils für die Kettenspannung (Bild 109).

   Important: Vergewissern Sie sich, dass der ganze Bereich um das Schmierventil für die Kettenspannung sauber ist, ehe Sie die Kettenspannung einstellen.

3. Entfernen Sie die Halteschrauben und die Abdeckung des Schmierventils für die Kettenspannung.

4. Drehen Sie das Schmierventil für die Kettenspannung maximal eine Umdrehung nach links (Bild 109).

   Note: Durch eine Umdrehung wird Schmiermittel abgegeben und die Kette gelockert.

5. Wenn die Spannung 310,26 bar erreicht, drehen Sie das Schmierventil für die Kettenspannung nach rechts, um es wieder anzuziehen.

6. Entfernen Sie überschüssiges Schmiermittel aus dem Bereich um das Ventil.

7. Bringen Sie die Abdeckung und die Halteschrauben an.

8. Wiederholen Sie die Schritte 2 bis 7, um die Kettenspannung auf der anderen Seite der Maschine zu senken.

Important: Lassen Sie Kühlmittel nicht auf den Boden oder in einen nicht zugelassenen Behälter abfließen, der undicht sein kann.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Lassen Sie den Motor abkühlen.

3. Öffnen Sie die hintere Zugangsklappe.

   Note: Schauen Sie nach links, wenn Sie die hintere Zugangsklappe öffnen, und Sie sehen die Ablassschraube hinten links in der Ecke.

4. Stellen Sie eine Auffangwanne unter die Ablassschraube (Bild 111).

   Note: Das Kühlmittelfassungsvermögen des Motors und des Kühlers beträgt 16,8 Liter.



   Bild 111

   1. Ablassschraube Kühler

5. Öffnen Sie die Ablassschraube am Kühler und lassen das Kühlmittel vollständig ablaufen.

   Note: Entsorgen Sie das gebrauchte Kühlmittel entsprechend den örtlichen Vorschriften.

6. Reinigen Sie das Gewinde der Ablassschraube und bringen Sie drei Schichten PTFE-Dichtungsband an.

7. Schließen Sie die Ablassschraube (Bild 111).

Kühlmittelfassungsvermögen des Motors und Kühlers: 16,8 Liter

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Konditionieren Sie die Kühlanlage wie folgt:

   1. Stellen Sie sicher, dass das Kühlmittel aus dem Kühler abgelassen ist, und dass die Ablassschraube geschlossen ist, siehe Ablassen des Kühlmittels aus dem System.

   2. Füllen Sie Reinigungslösung für die Kühlanlage durch den Füllstutzen in den Kühler ein (Bild 112).

      Note: Verwenden Sie eine Reinigungslösung aus 21 g Natriumkarbonat auf 17 l Wasser. Alternativ kann auch ein im Handel erhältliches Reinigungsmittel verwendet werden. Folgen Sie den Anweisungen, die der Reinigungslösung beiliegen.



      Bild 112

      1. Füllstutzen (Kühler)
      2. Trichter
      3. Reinigungslösung für Kühlanlage

   3. Schließen Sie die Ablassschraube (Bild 111).

      Important: Setzen Sie den Kühlerdeckel nicht auf.

   4. Lassen Sie den Motor fünf Minuten lang laufen, oder bis die Anzeige für die Kühlmitteltemperatur 82 °C anzeigt. Stellen Sie dann den Motor ab.

      Achtung

      Die Reinigungslösung ist heiß und kann Verbrennungen verursachen.

      Halten Sie Abstand zur Auslassöffnung der Ablassschraube für Kühlmittel.

   5. Öffnen Sie die Ablassschraube des Kühlers und lassen Sie die Reinigungslösung in eine Auffangwanne ablaufen.

   6. Reinigen Sie das Gewinde der Ablassschraube und bringen Sie drei Schichten PTFE-Dichtungsband an.

   7. Schließen Sie die Ablassschraube.

3. Spülen Sie das Kühlsystem wie folgt:

   1. Öffnen Sie den Füllstutzen.

   2. Füllen Sie den Kühler mit sauberem Wasser (Bild 113).



      Bild 113

      1. Füllstutzen
      2. Trichter
      3. Frischwasser

   3. Schließen Sie den Füllstutzen.

   4. Lassen Sie den Motor fünf Minuten lang laufen oder bis die Anzeige für die Kühlmitteltemperatur 82 °C anzeigt. Stellen Sie dann den Motor ab.

      Achtung

      Das Wasser ist heiß und kann Verbrennungen verursachen.

      Halten Sie Abstand zur Auslassöffnung der Ablassschraube für Kühlmittel.

   5. Öffnen Sie die Ablassschraube und lassen Sie das Wasser in eine Auffangwanne ablaufen.

   6. Reinigen Sie das Gewinde der Ablassschraube und bringen Sie drei Schichten PTFE-Dichtungsband an.

   7. Wenn das vom Kühler abgelassene Wasser schmutzig ist, führen Sie die Schritte 3-1 bis 3-5 durch, bis das vom Kühler abgelassene Wasser sauber ist.

   8. Schließen Sie die Ablassschraube (Bild 111).

Important: Sie müssen die Kühlanlage korrekt befüllen, um Lufteinschlüsse in den Kühlpassagen zu vermeiden. Ein falsches Entlüften der Kühlanlage kann den Motor und die Kühlanlage schwer beschädigen.

Important: Verwenden Sie eine Mischung aus 50 % Ethylenglykol und 50 % Wasser (oder eine vergleichbare) in der Maschine. Die Umgebungstemperatur darf bei dieser Mischung nicht unter -37 °C fallen. Wenn die Umgebungstemperatur niedriger ist, passen Sie die Mischung an. Verwenden Sie ganzjährig eine Mischung aus Ethylenglykol und Wasser (oder eine vergleichbare) in der Maschine.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Entfernen Sie zwischen der vorderen Haube und der hinteren Abdeckung die Schrauben für die Kühlmittel-Abdeckplatte.



   Bild 114

   1. Kühlmittel-Abdeckplatte
   2. Schrauben

3. Nehmen Sie den Kühlerdeckel ab (Bild 115).



   Bild 115

   1. Kühlerdeckel

4. Füllen Sie den Kühler mit Kühlmittel, bis der Stand an der Unterkante des Füllstutzens liegt (Bild 116).

   Note: Das Kühlmittelfassungsvermögen des Motors und des Kühlers beträgt 16,8 Liter.



   Bild 116

   1. Kühlmittelstand (an der Unterkante des Füllstutzens)
   2. Füllstutzen
   3. Kühlmittel (50/50 Ethylenglykol und Wasser oder vergleichbar)

5. Setzen Sie Kühlerdeckel auf und stellen sicher, dass er richtig abgedichtet ist (Bild 115).

6. Starten Sie den Motor und lassen Sie ihn fünf Minuten lang bei mittlerem Vollgas laufen.

7. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

8. Warten Sie 30 Minuten und prüfen Sie dann den Flüssigkeitsstand im Schauglas des Kühlers, siehe Prüfen des Kühlmittelstands im Kühler

   Note: Füllen Sie Kühlmittel auf, wenn der Stand niedrig ist.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Prüfen Sie den Riemen auf Schnitte, Risse, lose Stränge, Fett, Öl, Verdrehungen oder Zeichen ungewöhnlicher Abnutzung (Bild 117).

   Note: Tauschen Sie den Riemen aus, wenn er stark abgenutzt oder beschädigt ist.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Legen Sie eine gerade Kante über den Treibriemen und über die Riemenscheiben, siehe Bild 117.



   Bild 117

4. Drücken Sie in der Mitte zwischen der Lüfterriemenscheibe und der Riemenscheibe der Lichtmaschine auf den Riemen, wie in Bild 117 abgebildet.

   Note: Bei einer Last von 10 kg sollte die Durchbiegung des Riemens von der geraden Kante 7-9 mm betragen.

5. Wenn die Spannung des Riemens über oder unter diesen Werten liegt, stellen Sie die Spannung des Treibriemens ein, siehe Einstellen der Riemenspannung.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Lösen Sie die Mutter und die Schraube am Drehpunkt für die Lichtmaschine (Bild 118).



   Bild 118

   1. Einstellschraube
   2. Mutter (Drehpunkt für Lichtmaschine)
   3. Lichtmaschine
   4. Schraube (Drehpunkt für Lichtmaschine)

4. Lösen Sie die Einstellschraube an der Lichtmaschine (Bild 118).

5. Bewegen Sie die Lichtmaschine vom Motor weg, um die Riemenspannung zu erhöhen; bewegen Sie die Lichtmaschine zum Motor, um die Riemenspannung zu verringern (Bild 118).

6. Ziehen Sie die Einstellschraube für die Lichtmaschine an (Bild 118).

7. Prüfen Sie die Riemenspannung; siehe Prüfen der Riemenspannung.

8. Wenn die Riemenspannung richtig ist, ziehen Sie die Mutter und Schraube am Drehpunkt für die Lichtmaschine an (Bild 118); wiederholen Sie sonst die Schritte 4 bis 7.

Prüfen Sie den Hydraulikölstand folgendermaßen:

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Warten Sie 10 Minuten, damit der Motor abkühlt und das Hydrauliköl sich stabilisiert.

3. Öffnen Sie die hintere Zugangsklappe.

4. Lesen Sie im Schauglas am Hydraulikbehälter den Ölstand ab (Bild 119).



   Bild 119

   1. Hoher Ölstand
   2. Niedriger Ölstand

5. Wenn der Stand niedrig ist, nehmen Sie den Deckel des Hydraulikbehälters (Bild 120) ab und füllen Sie etwas Öl ein; warten Sie zwei Minuten, bis sich der Ölstand im Schauglas stabilisiert (Bild 119).

   Note: Der Ölstand liegt zwischen halb- und dreiviertelvoll im Schauglas, wenn das Öl Raumtemperatur hat oder der Motor noch nicht an diesem Tag angelassen wurde.



   Bild 120

   1. Hydraulikbehälterdeckel

6. Füllen Sie weiter die richtige Ölsorte in kleinen Mengen ein, bis der Stand am Schauglas auf Voll steht.

7. Setzen Sie den Deckel auf den Füllstutzen auf.

Important: Wenden sie sich an Ihren Toro-Vertragshändler, wenn das Öl verschmutzt wird, weil in diesem Fall die Anlage gespült werden muss. Verunreinigtes Öl sieht im Vergleich zu sauberem Öl milchig oder schwarz aus.

Important: Der Einsatz anderer Filter führt u. U. zum Verlust Ihrer Garantieansprüche für einige Bauteile.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die hintere Zugangsklappe.

3. Heben Sie die Maschine mit geeigneten Geräten an.

   Warnung:

   Das Anheben des Geräts nur mit mechanischen oder hydraulischen Ständern ist gefährlich. Die mechanischen oder hydraulischen Ständer können die Maschine unter Umständen nicht tragen oder ausfallen, wodurch die Maschine herabfällt, was zu Verletzungen und Tod führen kann.

   Verlassen Sie sich nicht ausschließlich auf mechanische oder hydraulische Ständer als Stützen.

   Verwenden Sie geeignete Achsständer oder entsprechende Stützen.

4. Stellen Sie eine große Auffangwanne unter den Hydraulikbehälter.

5. Entfernen Sie die Ablassschraube von der Unterseite des Behälters.

6. Reinigen Sie das Gewinde der Ablassschraube und bringen Sie drei Schichten PTFE-Dichtungsband an.

7. Lassen Sie das Hydrauliköl in den Behälter ab.

   Important: Das Fassungsvermögen des Hydraulikölbehälters beträgt 170 l, deshalb müssen Sie einen Auffangbehälter mit mindestens 182 l verwenden.

8. Schrauben Sie die Ablassschraube wieder ein, wenn keine Hydraulikflüssigkeit mehr ausströmt.

9. Füllen Sie Hydrauliköl in den Behälter.

   Important: Verwenden Sie nur die angegebenen Hydrauliköle. Andere Ölsorten können die hydraulische Anlage beschädigen.

10. Schrauben Sie den Behälterdeckel wieder auf.

11. Lassen Sie den Motor an und verwenden Sie alle Bedienelemente für die Hydraulik, um die Hydraulikflüssigkeit im ganzen System zu verteilen.

12. Prüfen Sie auf undichte Stellen und stellen dann den Motor ab.

13. Prüfen Sie auch den Füllstand und füllen sie Hydraulikflüssigkeit nach, bis der Stand die Vollmarke am Peilstab erreicht.

    Note: Nicht überfüllen.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den hydrostatischen Ladefilter (Bild 121).



   Bild 121

   1. Hydrostatischer Ladefilter

4. Drehen Sie den hydrostatischen Ladefilter nach links und nehmen den Filter ab (Bild 121).

   Note: Werfen Sie den hydrostatischen Ladefilter weg.

5. Wischen Sie die Oberfläche an der Stelle, an der der hydrostatische Ladefilter sitzt, mit einem sauberen Lappen ab.

6. Fluchten Sie den hydrostatischen Ladefilter mit der Stelle aus und drehen Sie ihn nach rechts, bis die Dichtung des Filters den Adapter berührt (Bild 121).

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den Ladefilter (Bild 122).



   Bild 122

   1. Hochdruck-Hydraulikfilter

4. Drehen Sie den Hochdruck-Hydraulikfilter nach links und nehmen ihn ab (Bild 122).

5. Wischen Sie die Oberfläche an der Stelle, an der der Hochdruck-Hydraulikfilter sitzt, mit einem sauberen Lappen ab.

6. Fluchten Sie den Hochdruck-Hydraulikfilter mit der Stelle aus und drehen Sie ihn nach rechts, bis der Drehmoment 61 N·m erreicht, wie in Bild 122 abgebildet.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die hintere Zugangsklappe.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den Ladefilter (Bild 123).



   Bild 123

   Bild zeigt Schrauben an der Vorderseite

   1. Hydraulikrücklauffilter
   2. Schrauben

4. Halten Sie eine Hand unter den Hydraulikrücklauffilter und entfernen die vier Schrauben, wie in Bild 123 abgebildet.

   Note: Es gibt zwei Schrauben an der Rückseite, die Sie entfernen müssen.

5. Ziehen Sie nach unten und entfernen Sie den Filter.

6. Wischen Sie die Oberfläche an der Stelle, an der der Hydraulikrückfilter sitzt, mit einem sauberen Lappen ab.

7. Fluchten Sie den neuen Hydraulikrücklauffilter mit der Stelle aus, an der er sitzt, und ziehen Sie die vier Schrauben an (Bild 123).

Prüfen Sie die Hydraulikleitungen und Schläuche täglich auf Dichtheit, Knicke, lockere Befestigungen, Abnutzung, lockere Anschlussstücke, witterungsbedingten und chemischen Verschleiß. Führen Sie alle erforderlichen Reparaturen vor der Inbetriebnahme durch.

An den Teststellen kann der Druck in den hydraulischen Kreisen gemessen werden. Wenden Sie sich diesbezüglich an Ihren Toro-Vertragshändler.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Entfernen Sie die Füllschraube am Kurbelgehäuse (Bild 124).

   • Setzen Sie die Ölstandschraube ein, wenn Öl aus dem Ölstandloch austritt.

     Note: Der Ölstand ist in Ordnung, wenn Öl aus der Öffnung austritt oder bis zum Niveau der Ölstandschraube reicht.

   • Wenn kein Öl aus dem Ölstandloch austritt oder der Ölstand nicht an der Ölstandschraube liegt, setzen Sie die Ölstandschraube ein und öffnen Sie den Ölfülldeckel, um das angegebene Öl aufzufüllen.



   Bild 124

   1. Ölfüllstutzendeckel
   2. Ölstandschraube

3. Stellen Sie sicher, dass sich das Öl an der Ölstandmarkierung befindet, wie in Bild 124 abgebildet.

   Note: Liegt der Ölstand unter der Ölstandmarkierung, ziehen Sie Schritt 8 unter Wechseln des Öls der Bohrflüssigkeitspumpe zu Rate und füllen Sie die notwendige Menge Öl nach.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Lassen Sie den Motor abkühlen.

3. Senken Sie den Schubrahmen ab und stellen sicher, dass das Zylinderschloss angebracht ist, siehe Verwenden des Zylinderschlosses.

4. Entfernen Sie die Ablassschraube und stellen Sie eine Auffangwanne unter das Ablassloch (Bild 125).



   Bild 125

   1. Ölfüllstutzendeckel
   2. Ablassschraube
   3. Auffangwanne

5. Reinigen Sie das Gewinde der Ablassschraube und bringen Sie drei Schichten PTFE-Dichtungsband an.

6. Lassen Sie das Öl vollständig durch die Ablassschraube in die Auffangwanne ablaufen (Bild 125).

7. Drehen Sie die Ablassschraube wieder auf.

8. Entfernen Sie den Ölfülldeckel (Bild 125) und füllen Sie ca. 1,8 l Öl ein bzw. bis der Ölstand an der Ölstandpumpe liegt, wie in Bild 124 abgebildet.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

2. Öffnen Sie die vordere Haube.

3. Stellen Sie eine Auffangwanne oder legen Sie mehrere Lappen unter den Ladefilter (Bild 126).



   Bild 126

   1. Ladefilter

4. Drehen Sie den Ladefilter nach links und nehmen den Filter ab (Bild 126).

   Note: Werfen Sie den Ladefilter weg.

5. Wischen Sie die Oberfläche an der Stelle, an der der Ladefilter sitzt, mit einem sauberen Lappen ab.

6. Fluchten Sie den Ladefilter mit der Stelle aus und drehen Sie ihn nach rechts, bis die Dichtung des Filters den Adapter berührt (Bild 126).
