Monteringssett for Toro® Workman®-chassis

ProPass 200-gjødselspreder

Model No. 44707-Serial No. and Up

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal119-6840

119-6840

  1. Fare for velt og tap av kontroll – ikke hev beholderen når den er fylt, ikke kjør kjøretøyet med hevet beholder. Hev kun beholderen når den er tom, og senk den alltid helt ned før kjøretøyet settes i bevegelse.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av motoren og ta ut nøkkelen.

g038494

Figur 1

Fjerne lasteplanet

Fjern planet fra Toro Workman-arbeidskjøretøyet. Se Workman-brukerhåndboken.

Note: Ta vare på sylinderpinnene for montering av dette settet.

Montere bakre og midtre tverrbjelke

Deler som er nødvendige for dette trinnet:

Bakre tverrbjelke1
Avstiverrør2
Flenshodeskrue (⅜ x 2½ tomme)4
Monteringsavstandsstykke2
Flenslåsemutter (⅜ tomme)8
Midtre tverrbjelke
Flenshodeskrue (⅜ x 2 tommer)4

  1. Monter løst en røravstiver til bakre tverrbjelkes hengselbrakett med to avstandsstykker, to flenshodeskruer (⅜ x 2½ tomme) og to flenslåsemuttere (⅜ tomme) som vist i Figur 2.

    g288047

    Figur 2

    1. Flenslåsemutter (⅜ tomme)
    2. Røravstiver
    3. Avstandsstykker
    4. Flenshodeskrue (⅜ x 2½ tomme)
    5. Hengselbrakett (bakre tverrbjelke)

  2. Monter løst en røravstiver til hengselbraketten på andre siden av den bakre tverrbjelken (Figur 2) med to avstandsstykker, to flenshodeskruer (⅜ x 2½ tomme) og to flenslåsemuttere (⅜ tomme).

  3. Monter løst den andre enden av de to avstiverrørene til den midtre tverrbjelkens innvendige sylinderplater (Figur 3) ved hjelp av fire flenshodeskruer (⅜ x 2 tommer) og fire flenslåsemuttere (⅜ tommer).

    g288046

    Figur 3

    1. Flenslåsemutter (⅜ tomme)
    2. Avstiverrør
    3. Flenshodeskrue (⅜ x 2 tommer)
    4. Sylinderplate (midtre tverrbjelke)

Montering av tverrbjelker på maskinen

Deler som er nødvendige for dette trinnet:

Ringstift2
Skive (1⅝ x ¾ tomme)6
Festetapp2

Montere midtre og bakre tverrbjelke

  1. Løft monteringssettene for midtre og bakre tverrbjelke opp på maskinens rammespor.

  2. Innrett hullene i svingbrakettene på den bakre tverrbjelken med lasteplansrørene i maskinens rammespor, og sett de to ringstiftene delvis inn gjennom brakettene og rørene (Figur 4).

    g288148g288149

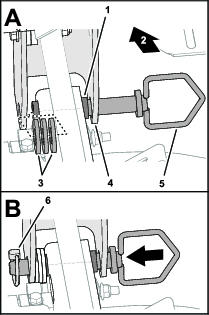

    Figur 4

    1. Lasteplansrør (maskinrammespor)
    2. Baksiden av maskinen
    3. Skiver (1⅝ x ¾ tomme)
    4. Svingbrakett
    5. Ringstift
    6. Festetapp

  3. Sett inn skiver (1⅝ x ¾ tomme) etter behov, mellom svingbrakettene og lasteplansrørene for å sentrere den bakre tverrbjelken med rammesporet og for å fylle inn hullene (Figur 4).

  4. Flytt ringstiftene utover og fest dem med de to festetappene (Figur 4).

    Important: Kontroller at det er klaring mellom midtre tverrbjelke og kjøretøyets bakskjermer, og oljefilterenheten.

  5. Fest venstre og høyre løftesylinders stenger til midtre tverrbjelkes sylinderplate (Figur 5) ved hjelp av splittpinnene og ringstiftene som du tok vare på da du fjernet transporsplantet.

    Note: Når du fester splittpinnene må du påse at de fire ringstiftene er fullstendig innsatt og låst.

    Note: Det kan være nødvendig å flytte den hydrauliske løftesylinderen fremover eller bakover til splittpinnen er på linje med sylinderplateshullene.

    g288169

    Figur 5

    1. Ringstift
    2. Stang (løftesylinder)
    3. Sylinderplate (midtre tverrbjelke)
    4. Splittpinne

  6. Påse at midtre tverrbjelke er i rett vinkel i forhold til bakre tverrbjelke.

  7. Påse at oversiden til midtre og bakre tverrbjelke er innrettet med begge overflater (Figur 6).

    g013229

    Figur 6

  8. Stram til de åtte flenshodeskruene og de åtte flenslåsemuttere som fester avstiverrørene til de midtre og bakre tverrbjelkene med et moment på 37 til 45 Nm.

  9. Påse at midtre og bakre tverrbjelke er innrettet i rett vinkel.

Innretting av fremre tverrbjelke med maskinen

  1. Innrett de to L-brakettene på den fremre tverrbjelken med maskinens front (Figur 7).

    g013841

    Figur 7

    1. Fremre tverrbjelke
    2. Midtre tverrbjelke
    3. 76 cm
    4. L-brakett

  2. Plasser den fremre tverrbjelken på kjøretøyrammen slik at tverrbjelken er 76 cm foran den midtre tverrbjelken (Figur 7).

Montere gjødselsprederen til arbeidskjøretøyet

Deler som er nødvendige for dette trinnet:

Hodeskrue (5/16 x 3 tommer)6
Flenslåsemutter (5/16 tomme)12
Skive (5/16 tomme)12
Hodeskrue (5/16 x 1¼ tomme)6

Feste gjødselsprederen til de midtre tverrbjelkene

Advarsel

Ikke løft gjødselsprederen og beholderen mens de er festet til Workman-chassiset. Løftebraketten kan ikke løfte hele maskinen.

Løfteutstyrskapasitet: 413 kg

  1. Fest et løfteutstyr til løftebraketten som er boltet til innsiden i gjødselsprederens beholder (Figur 8).

    g013209

    Figur 8

    1. Løftebrakett

  2. Løft gjødselsprederen høyt nok til at kjøretøyet kan rygge under den.

    g288378g288379

    Figur 9

  3. Senk forsiktig gjødselsprederen ned på kjøretøyet og innrett hullene i gjødselsprederens venstre rammespor som måler 107,6 cm og 112,7 cm fra skyllevernet med hullene i den midtre tverrbjelke (Figur 10 og Figur 11).

    g288380

    Figur 10

    1. Målepunker for skyllevern
    g288374

    Figur 11

    Venstre side

    1. Skyll vernet
    2. Flenslåsemutter (5/16 tomme)
    3. Midtre tverrbjelke
    4. Skive (5/16 tomme)
    5. Hodeskrue (5/16 x 3 tommer)
    6. Venstre spor (gjødselspreder)
    7. 107,6 cm måling
    8. 112,7 cm måling

  4. Fest løst sporet til den midtre tverrbjelken (Figur 11) ved hjelp av to hodeskruer (5/16 x 3 tommer), to skiver og (5/16 tomme) og flenslåsemutter (5/16 tomme).

  5. På gjødselsprederens høyre spor, mål 103,7 cm og 116,7 cm fra skyllevernet til hullene i sporet (Figur 12).

    g288375

    Figur 12

    Høyre side

    1. Høyre spor (gjødselspreder)
    2. Hodeskrue (5/16 x 1¼ tomme)
    3. Skive (5/16 tomme)
    4. Midtre tverrbjelke
    5. Flenslåsemutter (5/16 tomme)
    6. Skyll vernet
    7. 116,7 cm måling
    8. 103,7 cm måling

  6. Fest løst sporet til den midtre tverrbjelkens monteringsplate (Figur 12) ved hjelp av hodeskruer (5/16 x 1¼ tomme), to skiver og (5/16 tomme) og flenslåsemutter (5/16 tomme).

Feste gjødselsprederen til bakre tverrbjelke

  1. Mål 146,5 cm og 151,6 cm fra skyllevernet til hullene i sporet (Figur 13).

    g288377

    Figur 13

    Høyre side vises (venstre side er lignende)

    1. Hodeskrue (5/16 x 1¼ tomme)
    2. Skive (5/16 tomme)
    3. Sporbrakett (bakre tverrbjelke)
    4. Flenslåsemutter (5/16 tomme)
    5. Høyre spor (gjødselspreder)
    6. 151,6 cm måling
    7. 146,5 cm måling

  2. Fest sporet til den bakre tverrbjelkens sporbrakett (Figur 10 og Figur 13) ved hjelp av to hodeskruer (5/16 x 1¼ tomme), to skiver og (5/16 tomme) og flenslåsemutter (5/16 tomme).

  3. Gjenta trinn 1 og 2 for bakre tverrbjelke på den andre siden av maskinen.

  4. Stram de åtte hodeskruene og de åtte flenslåsemutterne på den midte og bakre tverrbjelken med et moment på 19,78 til 25,42 Nm.

Feste gjødselsprederen til fremre tverrbjelke

  1. Bruk kjøretøyets transportplanløftesylindere til å heve gjødselsprederens 51 mm.

    g288376

    Figur 14

  2. Løft den fremre tverrbjelken gjødselsprederens spor, og fest tverrbjelken til sporet (Figur 15) ved hjelp av to hodeskruer (5/16 x 3 tommer), to skiver og (5/16 tomme) og to flenslåsemuttere (5/16 tomme).

    g288429

    Figur 15

    1. Flenslåsemutter (5/16 tomme)
    2. Venstre spor (gjødselspreder)
    3. Hodeskrue (5/16 x 3 tommer)
    4. Skive (5/16 tomme)
    5. Fremre tverrbjelke

  3. Gjenta trinn 2 for fremre tverrbjelke på den andre siden av maskinen.

  4. Stram den fremre tverrbjelkens hodeskruer og låsemuttere med et moment på 19,78 til 25,42 Nm.

Montere hydraulikkslangene

Deler som er nødvendige for dette trinnet:

Hydraulisk trykkslange1
Hydraulisk returslange1
Hodeskrue (¼ x 2¾ tomme)3
Skive (¼ tomme)3
Klemmeplate3
Rørklemmehalvdel6
Flenslåsemutter (¼ tomme)3
Kabelfeste2

Heve gjødselsprederen

  1. Hev gjødselsprederen til løftesylinderne er helt utstrakte. (Figur 16).

    g288548

    Figur 16

    1. Støttepilar for lasteplan

  2. Fest planstøtten (Figur 16) til sylinderstengene. Se ditt arbeidskjøretøys brukerhåndbok.

Fjerne gjødselsprederens hydraulikkvern

Modell 44701

  1. Fjern de to hodeskruen og de to skivene som fester hydraulikkvernet til gjødselsprederens ventilfeste (Figur 17).

    g288547

    Figur 17

    1. Beholder (frontvegg)
    2. Skruer med halvrundt hode
    3. Ventilfeste
    4. Hodeskrue
    5. Skive
    6. Hydraulikkvern

  2. Fjern de to skruene med halvrundt hode som fester hydraulikkvernet til beholderens fremre vegg, og fjern vernet (Figur 17).

Koble slangene til kontrollventilniplene

Modell 44701

  1. Fjern dekslene fra T-koblingene og krysskoblingene ved ventilfeste som vist i Figur 18.

    g288550

    Figur 18

    1. Lokk
    2. Krysskobling
    3. T-nipler

  2. Fest løst den hydrauliske returslangens (slangen med pilsymbolet) 90°-kobling til T-koblingen (Figur 19).

    g288546

    Figur 19

    1. 45°-kobling (hydraulisk trykkslange)
    2. Krysskobling
    3. T-nipler
    4. 90°-kobling (hydraulisk returslange)

  3. Fest løst den hydrauliske trykkslangens 45°-kobling til krysskoblingen (Figur 19).

  4. Før slangene mot gjødselsprederens fremre, høyre hjørne.

Koble slangene til hydraulikkmanifolden

Modell 44751

  1. Fjern dekslene fra koblingene ved hydraulikkmanifoldens T-port og P-port (Figur 20).

    g288549

    Figur 20

    1. Lokk
    2. Kobling (hydraulikkmanifold – T-porten)
    3. Kobling (hydraulikkmanifold – P-porten)

  2. Fest løst den hydrauliske trykkslangens 45°-kobling til koblingen i P-porten (Figur 21).

    g288545

    Figur 21

    1. Kobling (hydraulikkmanifold – T-porten)
    2. 90°-kobling (hydraulisk returslange)
    3. Kobling (hydraulikkmanifold – P-porten)
    4. 45°-kobling (hydraulisk trykkslange)

  3. Fest løst den hydrauliske returslangens (slangen med pilsymbolet) 90°-kobling til hydraulikkmanifoldens T-port(Figur 21).

Føre hydraulikkslangene

  1. Før den hydraulisk trykkslangen og returslangen via gjødslesprederens høyre rammespor, som vist i Figur 22.

    g288599

    Figur 22

  2. Fest løst slangene til treslangers-monteringsbraketten ved fremre, midtre og bakre tverrbjelke (Figur 22 og Figur 23) ved hjelp av tre hodeskruer (¼ x 2¾ tomme), tre skiver (¼ tomme), tre klemmeplater, seks rørklemmehalvdeler og tre flenslåsemutter (¼ tomme).

    g013236

    Figur 23

    1. Hodeskrue (¼ x 2¾ tomme)
    2. Skiver (¼ tomme)
    3. Rørklemmehalvdel
    4. Hydraulikkslange
    5. Flenslåsemuttere (¼ tomme)
    6. Klemmeplate

  3. Før slangene mot det høyre rammesporet, mellom fremre og midtre tverrbjelke (Figur 24).

    g288598

    Figur 24

    1. Høyre rammespor (gjødselspreder)
    2. Kabelfester

  4. Fest slangene til hullene i rammesporet ved hjelp av to kabelfester (Figur 24). Påse at det er tilstrekkelig spenning i slangene når slangen festes.

    Note: Fjern eventuell slakk i slangene slik at de bøyes oppover, for å avdekke Workman-motoren.

  5. Stram til de tre hodeskruene og de tre låsemuttere som fester rørklemmehalvdelene (Figur 23).

  6. Stram til den hydrauliske returslangens 90°-kobling og den hydrauliske trykkslangens 45°-kobling. Se Figur 19 eller Figur 21.

Montere gjødselsprederens hydraulikkvern

Modell 44701

  1. Innrett hullene i hydraulikkvernet med hullene i ventilfestet og beholderens fremre vegg (Figur 25).

    g288547

    Figur 25

    1. Beholder (frontvegg)
    2. Skruer med halvrundt hode
    3. Ventilfeste
    4. Hodeskrue
    5. Skive
    6. Hydraulikkvern

  2. Fest hydraulikkvernet til beholderveggen (Figur 25) ved hjelp av de to skruene med halvrundt hode som du fjernet i Fjerne gjødselsprederens hydraulikkvern.

  3. Fest hydraulikkvernet til ventilfeste ved hjelp av de to hodeskruene og de to skivene som du fjernet i Fjerne gjødselsprederens hydraulikkvern.

  1. Fjern de to hodeskruen og de to skivene som fester hydraulikkvernet til gjødselsprederens ventilfeste (Figur 17).

  2. Fjern de to skruene med halvrundt hode som fester hydraulikkvernet til beholderens fremre vegg, og fjern vernet (Figur 17).

Montere gjødselsprederens ledningssats og ekstrautstyr

Important: Ved føring av enten hydraulikkslanger eller elektriske ledningssatser, påse at de føres bort fra alle varme, skarpe eller bevegelige komponenter og at de ikke er for stramme. Det kan hende du må å løsne og rette på hydraulikkslangen i fronten av skilleveggen.

  1. Før og koble til gjødselsprederens elektriske ledningssats. Se gjødselsprederensbrukerhåndbok.

    Note: Hvis den elektriske tilkoblingen er montert nær batteriet til Workman-kjøretøyet, før den elektriske strømledningen fra gjødselsprederen til bak på kjøretøyet, ved omdreiningspunktet, og deretter fremover til batteriet.

    Note: Hvis den elektriske tilkoblingen er montert bak på kjøretøyet, før og sikre den elektriske strømledningen til de hydrauliske trykk- og returslangene fra fronten til bakenden av gjødselsprederen.

  2. Monter tilleggsutstyret og koble hydraulikkslangene til gjødselsprederen. Se tilleggsutstyrets monteringsinstruksjoner.

    Note: Påse at trykk- og returslangene er festet bak på Workman, og ikke kommer i kontakt med det valgfrie tilleggsutstyret.

Montere sidebeskyttelsene

Deler som er nødvendige for dette trinnet:

Venstre sidebeskyttelse1
Høyre sidebeskyttelse1
Flenshodeskrue (¼ × ¾ tomme)10
Flenslåsemutter (¼ tomme)6
g288618

Figur 26

  1. Venstre sidebeskyttelse
  2. Høyre sidebeskyttelse

  1. Innrett sporene på sidebeskyttelsene med sporene på midtre og bakre tverrbjelkes to skjoldstøtter og fremre tverrbjelkes L-brakett (Figur 27).

    g288617

    Figur 27

    Høyre sidebeskyttelse vist

    1. Flenshodeskruer (¼ x ¾ tomme)
    2. Sidebeskyttelse
    3. Skjoldstøtter (midtre og bakre tverrbjelke)
    4. Flenslåsemuttere (¼ tomme)
    5. L-brakett (fremre tverrbjelke)

  2. Fest sidebeskyttelsen til midtre tverrbjelkes skjoldstøtte (Figur 27) ved hjelp av to flenshodeskruer (¼ x ¾ tomme) og to flenslåsemuttere (¼ tomme).

  3. Fest sidebeskyttelsen til fremre tverrbjelkes L-brakett (Figur 27) ved hjelp av en flenshodeskrue (¼ x ¾ tomme) og en flenslåsemutter (¼ tomme).

  4. Fest sidebeskyttelsen til bakre tverrbjelkes skjoldstøtte (Figur 27) ved hjelp av to flenshodeskruer (¼ x ¾ tomme).

  5. Stram til hodeskruene og låsemutterne med et moment på 10,17–12,43 Nm.

  6. Gjenta trinn 1 til og med 5 for sidebeskyttelsen på den andre siden av maskinen.

Koble hydraulikkslangene til kjøretøyet

  1. Fjern planstøtten fra kjøretøyets løftesylinder, og pakk sammen støtten.

  2. Senk gjødselsprederen ned på kjøretøyets chassis.

  3. Fest den hydrauliske returslangens (slangen med pilsymbolet) hurtigfrakobling til kjøretøyets øvre hurtigfrakobling (Figur 28).

    g013903

    Figur 28

    1. Returslange
    2. Trykkslange

  4. Fest trykkslangens hurtigfrakobling til kjøretøyets nedre hurtigfrakobling (Figur 28).

Fullføre monteringen av chassissettet

  1. Fjern de fire skruene med halvrundt hode som fester løftebraketten til beholderens vegg (Figur 29).

    g288627

    Figur 29

    1. Løftebrakett
    2. Skrue med halvrundt hode

  2. Fest de fire skruene med halvrundt hode til beholderens vegg, og stram til skruene (Figur 29).

  3. For 44701-modellen, koble på/av-pendelen til gjødselsprederen og plasser pendelen i kjøretøyets seteområde.
