Perforadora direccional 4050

Pulse el botón de crucero del joystick (Figura 6) o pulse el botón 4 de la pantalla de Inicio para acceder a la pantalla del modo de crucero.

Note: En el joystick de 4 botones, presione juntos el gatillo y el botón superior.

Figura 6

Figura 7

Pantalla del Modo de crucero

1. Si es necesario, ajuste los límites de la máquina; consulte la Pantalla de Información principal.

2. Mantenga los joysticks en la posición activa para obtener la cantidad de empuje y la velocidad de rotación deseadas, y pulse el botón de crucero del joystick (Figura 6).

Una vez fijados los ajustes, utilice la pantalla de crucero para modificarlos (Figura 7).

1. Pulse los botones 1, 3, 5 o 8 para seleccionar el ajuste a modificar.

   Note: El icono cambiará a verde y un círculo verde resaltará la opción seleccionada (Figura 8).

2. Pulse el botón 6 o 7 para aumentar o reducir el valor del ajuste seleccionado.

Figura 8

La tabla siguiente describe los valores de función afectados cuando se concede prioridad a otra función.

La prioridad es la función que tiene el valor más alto, no el valor seleccionado en la pantalla.

Todos los valores dependen de la potencia de motor disponible.

Botón	Prioridad	Icono	Descripción
1	Velocidad de rotación del tubo (RPM rotativas)		Las RPM rotativas fijadas se mantienen a menos que se supere el par de torsión fijado, en cuyo caso se reducen las revoluciones rotativas.
3	Par rotacional		El valor de torsión rotativa fijado se mantiene a menos que se superen las RPM rotativas máximas fijadas, en cuyo caso se reduce el valor del par de rotación.
5	Fuerza de empuje (empuje del carro)		La fuerza de empuje del carro fijada se mantiene a menos que se supere la velocidad del carro, en cuyo caso se reduce la fuerza de empuje.
8	Velocidad de empuje (Velocidad del carro)		La velocidad del carro fijado se mantiene a menos que se supere el empuje máximo del carro fijado, en cuyo caso se reduce la velocidad.

Pulse el botón ESC para regresar a la Pantalla de Información principal.

Presione el joystick en cualquier sentido, o pulse el botón de crucero para desactivar el modo de crucero.

Note: Los ajustes se reinician cuando se apaga la máquina.

Pulse el botón de crucero del joystick para reanudar las funciones con los mismos ajustes.

Note: Los ajustes se reinician cuando se apaga la máquina.

Inicie el modo SmartTouch con el conjunto de leva en la posición de reposo (fila 4 del portatubos).

Figura 10

1. Ir al paso anterior
2. Ir al paso siguiente

Important: Mantenga pulsada la sección inferior del interruptor basculante de la leva del joystick izquierdo hasta que se complete la acción de cada paso (Figura 11).

Figura 11

Mantenga presionada la sección superior del interruptor basculante de la leva, en el joystick izquierdo, hasta completar todas las acciones, para ir al paso anterior de la secuencia (Figura 12).

Figura 12

1. Pulse el botón 1 para seleccionar la opción Tirar del tubo (Figura 13).

2. Pulse los botones 2 y 3 para seleccionar la fila en la que desea colocar el tubo (Figura 13).



   Figura 13

   1. Tirar del tubo
   2. Seleccionar fila de tubos

3. Mantenga pulsado el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 15) del joystick de 4 botones hasta que ocurran las 3 cosas siguientes (Figura 16):

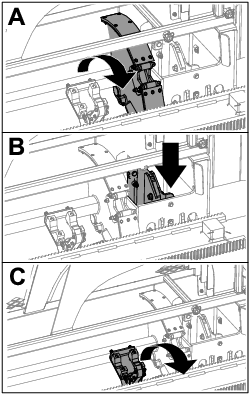

   1. El conjunto de leva gire hacia el puesto del operador.

   2. El elevador descienda.

   3. Los brazos de carga giren hacia el tubo de perforación.



   Figura 14



   Figura 15



   Figura 16

4. Suelte el interruptor basculante/botón para continuar con el paso siguiente de la secuencia (Figura 17).



   Figura 17

5. Desconecte el tubo; consulte Retirada de los tubos de perforación en el Manual del operador.

6. Mantenga pulsado el botón inferior izquierdo del joystick de 8 botones o el botón superior del joystick de 4 botones para agarrar el tubo (Figura 18 y Figura 19) y suelte el botón.



   Figura 18



   Figura 19

7. Mantenga pulsada el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 21) del joystick de 4 botones hasta que los brazos vuelvan con el tubo a la posición de reposo, y se abra el manipulador de tubos al entrar el tubo en el hueco de la leva (Figura 22).



   Figura 20



   Figura 21



   Figura 22

8. Suelte el botón/interruptor basculante para continuar con el paso siguiente de la secuencia (Figura 23).



   Figura 23

9. Mantenga pulsado el botón inferior derecho (Figura 10) del joystick de 8 botones o la sección inferior del interruptor basculante (Figura 24) del joystick de 4 botones hasta que el conjunto de leva gire a la fila seleccionada debajo del portatubos (Figura 25).



   Figura 24



   Figura 25

10. Suelte el interruptor basculante para continuar con el paso siguiente de la secuencia (Figura 26).



    Figura 26

11. Mantenga pulsado el botón inferior derecho (Figura 10) del joystick de 8 botones o la sección inferior del interruptor basculante (Figura 27) del joystick de 4 botones hasta que el elevador coloque el tubo en el portatubos y la leva gire a la posición de reposo (Figura 28).



    Figura 27



    Figura 28

12. Suelte el interruptor basculante para iniciar de nuevo el proceso de tiro de tubos.

Inicie el modo SmartTouch con el conjunto de leva en la posición de reposo (fila 4 del portatubos).

Figura 29

1. Ir al paso anterior
2. Ir al paso siguiente

Important: Asegúrese de mantener presionada del todo la sección inferior del interruptor basculante de la leva, en el joystick izquierdo, hasta completar la acción de cada paso (Figura 30).

Figura 30

Mantenga presionada del todo la sección superior del interruptor basculante de la leva, en el joystick izquierdo, hasta completar todas las acciones, para ir al paso anterior de la secuencia (Figura 31).

Figura 31

1. Pulse el botón 1 para seleccionar Empujar tubo (Figura 32).

2. Pulse los botones 2 y 3 para seleccionar la fila de la que desea obtener el tubo (Figura 32).



   Figura 32

   1. Empujar tubo
   2. Seleccionar fila de tubos

3. Mantenga pulsado el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 34) del joystick de 4 botones hasta que el conjunto de leva gire a la fila seleccionada y el elevador baje el tubo al hueco (Figura 35).



   Figura 33



   Figura 34



   Figura 35

4. Suelte el interruptor basculante para continuar con el paso siguiente de la secuencia (Figura 36).



   Figura 36

5. Mantenga pulsado el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 37) del joystick de 4 botones hasta que el conjunto de leva gire totalmente hacia adelante hasta el soporte y los elevadores levanten el tubo restante hasta el portatubos (Figura 38).



   Figura 37



   Figura 38

6. Suelte el botón/interruptor basculante para continuar con el paso siguiente de la secuencia (Figura 39).



   Figura 39

7. Mantenga pulsado el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 40) del joystick de 4 botones hasta que los brazos de carga giren hacia el portatubos. Cuando pasan por el conjunto de leva, el manipulador de tubos agarra el tubo, y lo lleva a la tubería de perforación (Figura 41).



   Figura 40



   Figura 41

8. Suelte el interruptor basculante para continuar con el paso siguiente de la secuencia (Figura 42).



   Figura 42

9. Haga la conexión entre los tubos; consulte Añadir tubos de perforación en el Manual del operador.

10. Mantenga pulsado el botón inferior izquierdo del joystick de 8 botones o el botón inferior del joystick de 4 botones para liberar el tubo (Figura 43 y Figura 44), y suelte el botón.



    Figura 43



    Figura 44

11. Mantenga pulsado el botón inferior derecho del joystick de 8 botones (Figura 10) o la sección inferior del interruptor basculante (Figura 46) del joystick de 4 botones hasta que los brazos de carga giren hacia atrás y el conjunto de leva vuelva a su posición de reposo (fila 4) (Figura 47).



    Figura 45



    Figura 46



    Figura 47

12. Suelte el botón/interruptor basculante para iniciar de nuevo el proceso de empuje de tubos. El conjunto de leva va a la fila seleccionada en el paso 2 de Empuje de tubos en el modo SmartTouch.

Para acceder a esta pantalla, pulse el botón 1 de la pantalla Horas.

Esta pantalla muestra las horas de operación de la máquina. No puede cambiar la Máquina 1 pero puede reiniciar la Máquina 2.

Figura 48

Para acceder a esta pantalla, pulse el botón 2 de la pantalla Horas.

Esta pantalla muestra el volumen de lodo utilizado.

Para cambiar entre galones y litros, consulte Figura 58, Pantalla de Opciones de idioma y unidades.

No es posible cambiar el valor de Lodo total, pero puede restablecer Lodo diario pulsando el botón 8.

Figura 49

Para acceder a esta pantalla, pulse el botón 3 de la pantalla Horas.

Estas pantallas proporcionan al usuario los programas de mantenimiento diario con los incrementos indicados a continuación.

Para restablecer el intervalo de mantenimiento, vaya a la Pantalla de Opciones de parámetros, presione Flecha abajo para desplazarse a la pantalla de opciones de mantenimiento, e introduzca el PIN número 12356.

Pulse los botones siguientes para obtener los programas de mantenimiento correspondientes:

• Botón 3 – 10 horas/A diario(Figura 50)

• Botón 5 – 50 horas (Figura 51)

• Botón 6 – 250 horas (Figura 52)

• Botón 7 – 500 horas (Figura 53)

• Botón 8 – 1000 horas (Figura 54)

Figura 50

Figura 51

Figura 52

Figura 53

Figura 54

Pulse el botón 1 de la pantalla de Ajustes.

Use esta pantalla para cambiar los ajustes de carro. Utilice las teclas de flecha Arriba y Abajo para cambiar entre: empujar tubo, tirar de tubo y punto muerto.

Pulse el botón OK para activar o desactivar el modo SmartTouch™.

Figura 55

Pulse el botón 2 de la pantalla de Ajustes.

Use esta pantalla para seleccionar entre las 2 opciones de control de joystick. Pulse las teclas Arriba y Abajo para cambiar entre Modo I y Modo II.

Figura 56

Pulse el botón 3 de la pantalla de Ajustes.

El pin para cambiar los parámetros es 73236531.

Pulse Flecha abajo para desplazarse a la pantalla de opciones de mantenimiento para restablecer el intervalo de mantenimiento. Introduzca el PIN número 12356.

Figura 57

Pulse el botón 5 de la pantalla de Ajustes para acceder a la pantalla Idioma y unidades. Pulse las teclas de flecha Arriba y Abajo para cambiar entre las unidades del sistema métrico e inglés.

Figura 58

Pulse el botón 6 de la pantalla de Ajustes para cambiar entre demora de zoom, brillo, y modo de día o de noche. Utilice las flechas hacia arriba y hacia bajo para ajustar los parámetros.

La pantalla principal de Perforación amplía las funciones de perforación. Estos ajustes configuran el tiempo que demora el zoom en activarse.

Figura 59

Pulse el botón 7 de la pantalla de Ajustes para establecer las opciones de ajuste del reloj.

En esta pantalla, pulse el botón 7 para cambiar entre fecha, hora y 12/24.

Utilice las flechas hacia arriba y hacia bajo para ajustar los parámetros.

Figura 60

Pulse el botón 8 de la pantalla Configuración para acceder a esta pantalla. Utilice las teclas de flecha Arriba y Abajo para cambiar entre lodos y martillo neumático.

Pulse el botón OK para seleccionar la opción.

Important: Asegúrese de configurar las válvulas de acuerdo con su selección. Consulte las Instrucciones de instalación del martillo neumático.

Esto actualiza la pantalla de Inicio (Figura 3).

Figura 61

Figura 62

Pulse el botón 1 en la pantalla de E/S para cambiar entre las opciones de Perforación y Configuración. El icono se pone de color verde cuando la función asociada se acciona.

Cuando el interruptor basculante del panel de control izquierdo está en la posición de Perforación, el icono izquierdo superior se pone de color verde, se pueden comprobar los voltajes del joystick y verificar las entradas de "Bloqueo remoto" y "2 velocidades".

Cuando el interruptor basculante está en la posición de Configuración, el icono derecho superior está de color verde. La posición de configuración le permite mover la máquina y prepararse para la perforación.

Figura 63

• El voltaje rotativo varía de 0.0 V a 8.5 V, y puede estar presente para enrosque (icono superior) o desenrosque (icono inferior) cuando el joystick rotativo seleccionado se mueve.

• El carro indica un rango de voltaje de 0.0 V a 10.0 V en la dirección seleccionada del joystick para empuje o tiro.

• El icono izquierdo inferior indica la posición de mordaza, de carga o de carro hacia atrás del carro cuando el carro se mueve a las posiciones más hacia atrás.

• El icono central inferior indica si se ha seleccionado la selección de 2 velocidades de la velocidad del carro.

• El icono derecho inferior indica el estado del bloqueo remoto (ESL). Si el indicador está de color negro, las acciones de carro y rotación están inhibidas.

Para acceder a esta pantalla, pulse el botón 2 de la pantalla de E/S.

Esta pantalla muestra información del motor.

Figura 64

1. Velocidad de motor (rpm)
2. Presión de aceite del motor
3. Voltaje de la batería
4. Temperatura de refrigerante de motor
5. Nivel de refrigerante del motor
6. Indicador del filtro de aire
7. Filtro de aceite hidráulico
8. Temperatura del fluido hidráulico (no disponible)
9. Caída del motor

Icono de velocidad del motor (rpm): muestra, en pasos de 100, la velocidad del motor (rpm).

Icono de presión del aceite del motor: muestra la presión de aceite del motor (bar o psi).

Icono de voltaje de la batería: muestra el voltaje de la batería.

• Si el motor está apagado, el voltaje es medido por el controlador Toro.

• Si el motor está funcionando, el voltaje es suministrado por el controlador del motor.

Icono de temperatura del motor: muestra la temperatura del refrigerante del motor medida en el depósito. La temperatura desciende a 4.4 °C (40 °F) cuando el motor está parado.

Icono de refrigerante del motor: aparece si el refrigerante del motor es bajo.

Icono del filtro de aire: el icono del filtro de aire es de color verde a menos que el filtro esté obstruido, y entonces el indicador se ve rojo.

Icono del filtro de fluido hidráulico: el icono del filtro de fluido hidráulico es de color verde, a menos que el filtro esté obstruido, en cuyo caso el indicador se ve rojo.

Icono de caída de velocidad del motor: seleccione la caída máxima permisible de velocidad del motor – 80%, 90% o 100%. El valor de caída es el punto más bajo por debajo de la velocidad de carga inferior (rpm) (carga de menos de 75 %) que el motor puede bajarse antes de que la transmisión a la cabeza rotatoria se baje para mantener el valor más bajo. Pulse las teclas de flecha Arriba y Abajo para seleccionar el valor de caída.

Para acceder a esta pantalla, pulse el botón 3 de la pantalla de E/S.

Use esta pantalla para ajustar las opciones de calibración del cargador de tubos y leva.

Figura 65

1. Pulse el botón 3 para calibrar.

1. Pulse el botón 3 para Activar o Desactivar la calibración.

2. Pulse los botones Arriba y Abajo de la pantalla para seleccionar la posición de carga y la posición de la fila de tubos.

3. Pulse el botón OK 2 veces en la posición deseada para guardar la calibración.

Los 2 voltajes de la parte inferior indican el voltaje real del brazo de carga y de la leva suministrado por los sensores. Los voltajes varían de 1.0 a 4.0 V. Cualquier voltaje superior o inferior indica una falla del sensor o una calibración incorrecta.

Para acceder a estas pantallas, pulse el botón 4 de la pantalla de E/S.

Estas pantallas muestran la función de cada botón de los joysticks.

Pulse las teclas de flecha arriba y abajo para desplazarse por las pantallas.

Figura 66

Joysticks de 4 botones

Figura 67

Figura 68

Figura 69

Figura 70

Joysticks de 8 u 9 botones

Figura 71

Figura 72

Figura 73

Figura 74

Figura 75

Figura 76

Para acceder a esta pantalla, pulse el botón 5 de la pantalla de E/S.

Todos los iconos cambian de negro a verde cuando se activan las funciones asociadas.

Figura 77

1. Elevar/Bajar el elevador
2. Mordaza de desenrosque
3. Mordaza superior o inferior
4. Manipulador
5. Brazo de carga
6. Girar leva del tubo
7. Grasa lubricante de roscas

Para acceder a esta pantalla, pulse el botón 6 de la pantalla de E/S.

Figura 78

1. Interruptor del asiento
2. Bloqueo remoto
3. Puerta peatonal
4. Entrada de sobrecontrol de leva
5. Estado de la bomba de lodo
6. Flujo de la bomba de lodo
7. Indicador del procesador

Icono del interruptor del asiento: muestra una flecha cuando el asiento del operador está vacío; muestra un muñeco cuando usted está sentado en el asiento del operador.

• Muestra el asiento con una flecha cuando el asiento del operador no está ocupado

• Muestra el asiento con un muñeco cuando el asiento del operador está ocupado

Icono de bloqueo remoto: cambia de negro a verde cuando está activado.

Icono de la puerta para peatones:

• Posición ELEVADA con muñeco: la compuerta no está en la posición correcta para la perforación

• Posición BAJADA: la puerta está correctamente posicionada para la perforación

Icono de entrada de sobrecontrol de la leva: cambia a verde cuando se pulsa el botón de sobrecontrol del joystick.

Icono del estado de la bomba de lodos:

• Negro: bomba de lodos apagada

• Amarillo: bomba de lodos en modo de espera

• Verde: bomba de lodos activada

• Verde con 100: bomba de lodos con caudal máximo

Icono de caudal de la bomba de lodos: indica la entrada del interruptor basculante del joystick.

• Cuando el interruptor basculante se acciona hacia arriba, el indicador se pone de color verde con una flecha azul hacia arriba/de ascenso.

• Cuando el interruptor basculante se acciona hacia abajo, el indicador se pone de color verde con una flecha azul hacia abajo/de descenso.

• El icono está de color negro cuando no se pulsa el interruptor basculante.

Icono del indicador del procesador: muestra una X en rojo para indicar un problema con el procesador de expansión situado junto al controlador principal.

Para acceder a esta pantalla, pulse el botón 7 de la pantalla de E/S.

La pantalla del control remoto de transporte muestra el voltaje y la posición del joystick que se encuentra en el control remoto.

Figura 79

El punto rojo aparece en el centro de la diana, y los voltajes de FNR (hacia adelante, punto muerto y marcha atrás) y dirección muestran 2.5 V antes de poder activar la perforación. Si el punto rojo se sale del anillo negro exterior, repare o sustituya el control remoto por uno nuevo. Los indicadores de la derecha e izquierda del círculo muestran la dirección de transporte de la oruga. Los voltajes varían de 0 a 10.0 V.

Para acceder a esta pantalla, pulse el botón 1 en la pantalla de Errores e Información de la máquina.

Esta pantalla muestra errores de perforación.

Utilice las teclas de flecha arriba y abajo para desplazarse por los errores. Póngase en contacto con su Servicio Técnico Autorizado si aparecen códigos que no pueden ser borrados.

Figura 80

Para acceder a esta pantalla, pulse el botón 2 en la pantalla de Errores e Información de la máquina.

Esta pantalla muestra errores del motor.

Utilice las teclas de flecha arriba y abajo para desplazarse por los errores. Póngase en contacto con su Servicio Técnico Autorizado si aparecen códigos que no pueden ser borrados.

Figura 81

Para acceder a esta pantalla, pulse el botón 3 en la pantalla de Errores e Información de la máquina.

Esta pantalla muestra información de la máquina, como el modelo, el número de serie y la versión de software.

Figura 82
