4050-riktningsborr

Tryck på farthållarknappen på styrspaken (Figur 6) eller tryck på knapp 4 på startskärmen för att öppna farthållarskärmen.

Note: Om du har en styrspak med fyra knappar trycker du på utlösaren och den översta knappen samtidigt.

Figur 6

Figur 7

Skärmen för farthållarläget

1. Ställ in maskingränserna vid behov. Se Huvudinformationsskärmen.

2. Håll styrspaken/styrspakarna i den aktiva positionen för den tryckkraft och rotorhastighet du vill ha och tryck på farthållarknappen på styrspaken (Figur 6).

När du har ställt in detta använder du farthållarskärmen för att justera inställningarna (Figur 7).

1. Tryck på knapp 1, 3, 5 eller 8 för att välja den inställning som ska justeras.

   Note: Ikonen blir grön och en grön cirkel markerar det alternativ som du valt (Figur 8).

2. Tryck på knapp 6 eller 7 för att öka eller minska värdet för den valda inställningen.

Figur 8

I nedanstående tabell beskrivs de funktionsvärden som påverkas när en annan funktion prioriteras.

Prioriteten är funktionen med högst värde, inte det värde som valts på skärmen.

Alla värden är beroende av motorns tillgängliga hästkrafter.

Knapp	Prioritet	Symbol	Beskrivning
1	Rörets rotationshastighet (rotorvarvtal)		Det inställda rotorvarvtalet bibehålls såvida inte det inställda rotorvridmomentet överskrids, i vilket fall rotorvarvtalet reduceras.
3	Rotorvridmoment		Det inställda rotorvridmomentet bibehålls såvida inte det maximala inställda rotorvarvtalet överskrids, i vilket fall vridmomentsvärdet reduceras.
5	Tryckkraft (vagnstryck)		Det inställda vagnstrycket bibehålls om inte vagnshastigheten överskrids, i vilket fall tryckkraften reduceras.
8	Tryckhastighet (vagnshastighet)		Den inställda vagnshastigheten bibehålls såvida inte det maximala inställda vagnstrycket överskrids, i vilket fall hastigheten reduceras.

Tryck på knappen ESC för att återgå till Huvudinformationsskärmen.

Skjut styrspaken i valfri riktning eller tryck på farthållarknappen för att inaktivera farthållarläget.

Note: Inställningarna återställs när maskinen stängs av.

Tryck på farthållarknappen på styrspaken för att återuppta funktionerna med samma inställningar.

Note: Inställningarna återställs när maskinen stängs av.

Starta Smarttouch-läget med kamenheten i utgångsläget (rad 4 på rörlådan).

Figur 10

1. Gå till föregående steg
2. Gå till nästa steg

Important: Tryck på och håll in den nedre delen av kammens vippomkopplare på vänster styrspak tills åtgärden är avslutad vid varje steg (Figur 11).

Figur 11

Tryck på och håll in den övre delen av kammens vippomkopplare på vänster styrspak tills alla åtgärder är avslutade för att gå till föregående steg i sekvensen (Figur 12).

Figur 12

1. Tryck på knapp 1 för att välja alternativet dra in rör (Figur 13).

2. Tryck på knapp 2 och 3 för att välja raden där röret ska placeras (Figur 13).



   Figur 13

   1. Dra in rör
   2. Välj rörrad

3. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 15) på styrspaken med fyra knappar tills följande tre saker händer (Figur 16):

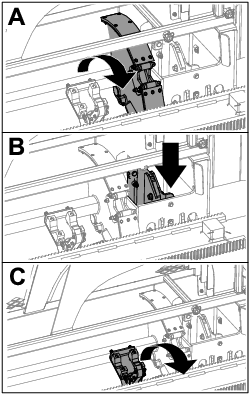

   1. Kamenheten roterar mot förarplatsen.

   2. Lyftenheten sänks.

   3. Lastarmarna roterar mot borröret.



   Figur 14



   Figur 15



   Figur 16

4. Släpp vippomkopplaren/knappen för att gå till nästa steg i sekvensen (Figur 17).



   Figur 17

5. Ta isär röranslutningen. Se Ta bort borrör i bruksanvisningen.

6. Håll in den nedre vänstra knappen på styrspaken med åtta knappar eller den övre knappen på styrspaken med fyra knappar för att gripa tag i röret (Figur 18 och Figur 19) och släpp sedan knappen.



   Figur 18



   Figur 19

7. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 21) på styrspaken med fyra knappar tills armarna roterar tillbaka till utgångsläget med röret och gripdonen öppnar sig när röret förs in i kamenhetens ficka (Figur 22).



   Figur 20



   Figur 21



   Figur 22

8. Släpp knappen/vippomkopplaren för att gå till nästa steg i sekvensen (Figur 23).



   Figur 23

9. Håll in den nedre högra knappen (Figur 10) på styrspaken med åtta knappar eller den nedre delen av vippomkopplaren (Figur 24) på styrspaken med fyra knappar tills kamenheten roterar till den valda raden under rörlådan (Figur 25).



   Figur 24



   Figur 25

10. Släpp vippomkopplaren för att gå till nästa steg i sekvensen (Figur 26).



    Figur 26

11. Håll in den nedre högra knappen (Figur 10) på styrspaken med åtta knappar eller den nedre delen av vippomkopplaren (Figur 27) på styrspaken med fyra knappar tills lyftaren för tillbaka röret i rörlådan och kammen roterar tillbaka till utgångsläget (Figur 28).



    Figur 27



    Figur 28

12. Släpp vippomkopplaren för att påbörja processen med indragning av rör på nytt.

Starta Smarttouch-läget med kamenheten i utgångsläget (rad 4 på rörlådan).

Figur 29

1. Gå till föregående steg
2. Gå till nästa steg

Important: Kontrollera att du håller in den nedre delen av kammens vippomkopplare på vänster styrspak fullständigt tills åtgärden är avslutad vid varje steg (Figur 30).

Figur 30

Håll ner den övre delen av kammens vippomkopplare på vänster styrspak fullständigt tills alla åtgärder är avslutade för att gå till föregående steg i sekvensen (Figur 31).

Figur 31

1. Tryck på knapp 1 för att välja att tycka ned röret (Figur 32).

2. Tryck på knapp 2 och 3 för att välja raden där röret ska tryckas ned (Figur 32).



   Figur 32

   1. Tryck ned rör
   2. Välj rörrad

3. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 34) på styrspaken med fyra knappar tills kamenheten roterar till den valda raden och lyftaren sänker ned röret i öppningen (Figur 35).



   Figur 33



   Figur 34



   Figur 35

4. Släpp vippomkopplaren för att gå till nästa steg i sekvensen (Figur 36).



   Figur 36

5. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 37) på styrspaken med fyra knappar tills kamenheten roterar helt framåt till hyllan och lyftaren lyfter in det återstående röret i rörlådan (Figur 38).



   Figur 37



   Figur 38

6. Släpp knappen/vippomkopplaren för att gå till nästa steg i sekvensen (Figur 39).



   Figur 39

7. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 40) på styrspaken med fyra knappar tills lastarmarna roterar mot rörlådan. När de roterar förbi kamenheten sluts rörgripdonen runt röret och för det till borrsträngen (Figur 41).



   Figur 40



   Figur 41

8. Släpp vippomkopplaren för att gå till nästa steg i sekvensen (Figur 42).



   Figur 42

9. Sätt ihop röranslutningen, se Lägga till borrör i bruksanvisningen.

10. Håll in den nedre vänstra knappen på styrspaken med åtta knappar eller den nedre knappen på styrspaken med fyra knappar för att släppa röret (Figur 43 och Figur 44) och släpp sedan knappen.



    Figur 43



    Figur 44

11. Håll in den nedre högra knappen på styrspaken med åtta knappar (Figur 10) eller den nedre delen av vippomkopplaren (Figur 46) på styrspaken med fyra knappar tills lastarmarna roterar tillbaka och kamenheten återgår till utgångsläget (rad 4) (Figur 47).



    Figur 45



    Figur 46



    Figur 47

12. Släpp knappen/vippomkopplaren för att påbörja processen med nedtryckning av rör på nytt. Kamenheten förs till raden som har valts i steg 2 av Trycka in rör i Smarttouch-läget.

Tryck på knapp 1 på timskärmen för att öppna den här skärmen.

Den här skärmen visar maskinens drifttimmar. Du kan inte ändra på Machine 1 (maskin 1), men du kan återställa Machine 2 (maskin 2).

Figur 48

Tryck på knapp 2 på timskärmen för att öppna den här skärmen.

Borrvätskevolymen som används visas på den här skärmen.

Information om hur du växlar mellan gallon och liter finns i Figur 58, Skärmen för språk- och enhetsalternativ.

Det går inte att ändra den totala borrvätskemängden men det går att återställa daglig mängd genom att trycka på knapp 8.

Figur 49

Tryck på knapp 3 på timskärmen för att öppna den här skärmen.

På de här skärmarna får användaren information om det dagliga underhållschemat i enlighet med de steg som anges nedan.

Om du vill återställa underhållsintervallet går du till Skärmen för parameteralternativ, trycker på nedpilen för att bläddra till skärmen med alternativ för underhåll och anger PIN-koden 12356.

Tryck på följande knappar för att ta fram tillhörande underhållsschema:

• Knapp 3 – 10 timmar/dagligen (Figur 50)

• Knapp 5 – 50 timmar (Figur 51)

• Knapp 6 – 250 timmar (Figur 52)

• Knapp 7 – 500 timmar (Figur 53)

• Knapp 8 – 1 000 timmar (Figur 54)

Figur 50

Figur 51

Figur 52

Figur 53

Figur 54

Tryck på knapp 1 på inställningsskärmen.

Använd den här skärmen för att ändra vagninställningarna. Använd upp- och nedpilarna för att växla mellan tryck ned rör, dra in rör och neutralläge.

Tryck på OK-knappen för att koppla in och ur Smarttouch™.

Figur 55

Tryck på knapp 2 på inställningsskärmen.

Använd denna skärm för att välja mellan två olika alternativ för styrspaksreglagen. Använd upp- och nedpilarna för att växla mellan läge I och läge II.

Figur 56

Tryck på knapp 3 på inställningsskärmen.

PIN-koden för att ändra parametrarna är 73236531.

Tryck på nedpilen för att gå till skärmen med alternativ för underhåll om du vill återställa underhållsintervallet. Ange PIN-koden 12356.

Figur 57

Tryck på knapp 5 på inställningsskärmen för att komma åt språk- och enhetsskärmen. Tryck på upp- och nedpilarna för att växla mellan brittiska och metriska enheter.

Figur 58

Tryck på knapp 6 på inställningsskärmen för att växla mellan zoomfördröjning, ljusstyrka och dag- eller nattläge. Använd upp- och nedpilarna för att justera parametrarna.

Huvudskärmen för borrning zoomar in på borrfunktionerna. De här inställningarna justerar fördröjningen för hur lång tid det tar att zooma in.

Figur 59

Tryck på knapp 7 på inställningsskärmen för att konfigurera klockinställningsalternativen.

På denna skärm trycker du på knapp 7 för att växla mellan datum, tid och 12/24-klocka.

Använd upp- och nedpilarna för att justera parametrarna.

Figur 60

Tryck på knapp 8 på inställningsskärmen för att öppna den här skärmen. Använd upp- och nedpilarna för att växla mellan borrvätskan och lufthammaren.

Tryck på knappen OK för att välja ett alternativ.

Important: Se till att du konfigurerar ventilerna i enlighet med ditt val. Se installationsanvisningarna för lufthammaren.

Därmed uppdateras startskärmen (Figur 3).

Figur 61

Figur 62

Tryck på knapp 1 på I/O-skärmen för att växla mellan borr- och konfigureringsalternativen. Ikonen lyser grönt när motsvarande funktion har aktiverats.

När vippomkopplaren på vänster manöverpanel är i borrposition lyser den övre vänstra ikonen grönt och styrspaksspänningarna kan kontrolleras och de två hastigheterna och ingångarna för utgångssidolåsning kan bekräftas.

När vippomkopplaren är i justeringsläge lyser den övre högra ikonen grönt. Justeringsläget gör att du kan flytta maskinen och förbereda borrningen.

Figur 63

• Rotorspänningen varierar från 0,0 till 8,5 V och kan visas som Fungerar (övre ikonen) eller Går sönder (nedre ikonen) när den valda rotorstyrspaken används.

• Vagnen visar ett spänningsintervall på 0,0–10,0 V i den riktning för tryck eller dragkraft som valts med styrspaken.

• Den nedre vänstra ikonen anger vagnens skruvstäds-, last- eller vagn bakåt-position när vagnen flyttas till lägena längst bak.

• Den lägre mittikonen visar om tvåvalshastigheten har valts för vagnen.

• Den nedre högra ikonen visar statusen för utgångssidolåset (ESL). Vagn- och roteringsåtgärder är blockerade om indikatorn är svart.

Tryck på knapp nummer 2 på I/O-skärmen för att öppna den här skärmen.

Den här skärmen visar motorinformation.

Figur 64

1. Motorhastighet (varv/min)
2. Motoroljetryck
3. Batterispänning
4. Motorns kylvätsketemperatur
5. Kylvätskenivå
6. Luftfilterindikator
7. Hydraulvätskefilter
8. Hydraulvätsketemperatur (ej tillgänglig)
9. Tapp i motorkraft

Ikonen för motorvarvtal (varv/min): Visar motorvarvtalet (varv/min) i steg om 100.

Ikonen för motoroljetryck: Visar oljetrycket i motorn (bar eller psi).

Ikonen för batterispänning: Visar batterispänningen.

• Om motorn är avstängd mäts spänningen av Toros styrenhet.

• Om motorn är igång kommer spänningen från motorns styrenhet.

Ikonen för motortemperatur: Visar den motorkylvätsketemperatur som uppmätts i tanken. Temperaturen sjunker till 4,4 °C när motorn stängs av.

Ikon för motorkylarvätska: visas om motorkylarvätskans nivå är låg.

Ikonen för luftfilter: Om filtret inte är igensatt är ikonen för luftfiltret grön, annars är indikatorn röd.

Ikonen för hydraulvätskefilter: Om hydraulvätskefiltret inte är igensatt är ikonen för luftfiltret grön, annars är indikatorn röd.

Symbolen för motorn tappar i kraft: ställ in om motorn får tappa 80, 90 eller 100 % i kraft. Det värde motorn får tappa i kraft är den lägsta punkten under lågbelastningshastigheten (varv/min) (under 75 procents belastning) som motorn får sjunka till innan drivningen av rundmatningshuvudet minskas till att upprätthålla det lägsta värdet. Tryck på upp- och nedpilarna för att välja det värde motorn får tappa i kraft.

Tryck på knapp 3 på I/O-skärmen för att öppna den här skärmen.

Använd den här skärmen för att justera kalibreringsalternativen för kammen och rörlastaren.

Figur 65

1. Tryck på knapp 3 för att kalibrera.

1. Tryck på knapp 3 för att aktivera och inaktivera kalibreringen.

2. Tryck på upp- och nedknapparna på skärmen för att välja positionen för lastning samt rörraden.

3. Tryck på OK-knappen två gånger vid önskad position för att spara kalibreringen.

De två nedre spänningarna visar lastararmens och kammens faktiska spänning via givarna. Spänningsintervallet varierar från 1,0 till 4,0 V. Högre eller lägre spänning indikerar antingen givarfel eller felkalibrering.

Tryck på knapp 4 på I/O-skärmen för att öppna dessa skärmar.

Dessa skärmar visar funktionen för varje styrspaksknapp.

Bläddra bland skärmarna med uppåt- och nedåtpilarna.

Figur 66

Styrspakar med fyra knappar

Figur 67

Figur 68

Figur 69

Figur 70

Styrspakar med åtta eller nio knappar

Figur 71

Figur 72

Figur 73

Figur 74

Figur 75

Figur 76

Tryck på knapp 5 på I/O-skärmen för att öppna den här skärmen.

Alla ikoner ändras från svart till grönt när motsvarande funktioner används.

Figur 77

1. Höj/sänk lyftenheten
2. Uppbrytningsskruvstäd
3. Övre eller lägre skruvstäd
4. Gripdon
5. Lastararm
6. Rotera rörkammen
7. Smörjfett för skarvmassa

Tryck på knapp 6 på I/O-skärmen för att öppna den här skärmen.

Figur 78

1. Sätesbrytare
2. Utgångssidolås
3. Grind för fotgängare
4. Inmatning, åsidosättning av kam
5. Status för borrvätskepump
6. Flöde för borrvätskepump
7. Processorsindikator

Ikonen för sätesbrytare: Visar en pil som pekar utåt när förarsätet är tomt. Om du sitter i förarsätet visas en figur.

• Visar sätet med en pil när ingen sitter i sätet

• Visar sätet med en figur när någon sitter i sätet

Ikonen för utgångssidolås: Växlar mellan svart och grönt under användning.

Ikonen för grind för fotgängare:

• Visas UPPFäLLD med en figur: grinden är inte i rätt läge för borrning

• Visas NEDFäLLD: grinden är i rätt läge för borrning

Ikonen för inmatning, åsidosättning av kam: Lyser grönt när knappen för åsidosättning trycks in på styrspaken.

Ikonen för status för borrvätskepump:

• Svart: borrvätskepumpen är avstängd

• Gul: borrvätskepumpen är i vänteläge

• Grön: borrvätskepumpen är påslagen

• Grön med siffran 100: borrvätskepumpen är inställd på maxflöde

Ikonen för borrvätskeflöde: Anger signalen från vippomkopplaren på styrspaken.

• När vippomkopplaren trycks uppåt lyser indikatorn grönt med en blå uppåtpil.

• När vippomkopplaren trycks nedåt lyser indikatorn grönt med en blå nedåtpil.

• Ikonen är svart när vippomkopplaren inte är nedtryckt.

Ikonen för processorindikator: Visar ett rött kryss vid problem med expansionsprocessorn som sitter bredvid huvudstyrenheten.

Tryck på knapp 7 på I/O-skärmen för att öppna den här skärmen.

Styrkontrollskärmen visar spänningen och positionen för styrspaken som sitter på handkontrollen.

Figur 79

Den röda punkten är i mitten av siktet och i höjd med FNR (framåt, neutralläge, bakåt) och styrspänningen ska visa 2,5 V innan borren kan förflyttas. Handkontrollen ska servas eller ersättas med en ny om den röda punkten hamnar utanför den svarta ytterringen. Indikatorerna till höger och vänster om cirkeln visar larvbandens färdriktning. Spänningsintervallet varierar från 0,0–10,0 V.

Tryck på knapp 1 på skärmen för felmeddelanden och maskininformation för att öppna den här skärmen.

Skärmen visar alla borrningsfel.

Bläddra bland felen med upp- och nedpilarna. Kontakta en auktoriserad återförsäljare för de koder som inte kan tas bort.

Figur 80

Tryck på knapp 2 på skärmen för felmeddelanden och maskininformation för att öppna den här skärmen.

Skärmen visar alla motorfel.

Bläddra bland felen med upp- och nedpilarna. Kontakta en auktoriserad återförsäljare för de koder som inte kan tas bort.

Figur 81

Tryck på knapp 3 på skärmen för felmeddelanden och maskininformation för att öppna den här skärmen.

Skärmen visar maskininformation inklusive modell, serienummer och programversion.

Figur 82
