Vältskyddsexpansionssats med två stolpar

Note: Se Figur 4 när du utför de följande stegen.

1. Parkera maskinen på ett plant underlag, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

2. Om det sitter körriktningsvisare på vältskyddsstolparna tar du bort körriktningsvisarna och monteringsdelarna från vältskyddsstolparna.

   Note: Spara körriktningsvisarna och monteringsdelarna.

3. Ta bort skruvarna, brickorna och muttrarna på ramens underdel (Figur 4).

   Note: Spara skruvarna, brickan och muttrarna, men kassera tryckbrickan (del 34 i Figur 4).

4. Ta bort de främre lamporna och monteringsfästena från den främre plattformen (Figur 1).

   Note: Spara lamporna och fästelementen så du kan montera lamporna på solskärmens lampmonteringsfästen senare.

Delar som behövs till detta steg:

Note: Innan du monterar någon av de två vältskyddsexpansionssatserna, som kommer som extra tillbehör, ska du granska installationshandböckerna för båda satserna.

1. Montera den främre fästbasen på golvplattan med de fästelement som du tog bort i procedur 1, steg 3 (utom tryckbrickan). Dra åt skruvarna till 129–157 Nm.

2. Montera det bakre takfästet löst på den övre delen av vältskyddsbågen med två kanalfästen, åtta vagnsskruvar (5/16 x ¾ tum) och åtta flänsmuttrar (5/16 tum).

   Note: Kontrollera att fästet sitter mitt på vältskyddsstången.

3. Montera de vänstra och högra stagen löst på den främre fästbasen med sex vagnsskruvar (5/16 x ¾ tum) och sex flänsmuttrar (5/16 tum) enligt (Figur 4).

4. Montera de vänstra och högra övre fästena löst på det bakre takfästet och de vänstra och högra stagen med 14 vagnsskruvar (5/14 x ¾ tum) och 14 flänsmuttrar (5/16 tum) enligt Figur 4.

5. Montera det främre takfästet löst med 12 vagnsskruvar (5/16 x ¾ tum) och 12 flänsmuttrar (5/16 tum) enligt Figur 4.

6. Montera vänster och höger panel löst på det vänstra respektive högra övre fästet med fyra vagnsskruvar (5/16 x ¾ tum) och fyra flänsmuttrar (5/16 tum) enligt Figur 4.

7. Montera de vänstra och högra panelerna löst på vältskyddsstången.

   • Om du monterar skyddssatsen för hytt samtidigt som denna sats går du igenom monteringsanvisningarna för vänster, höger och de båda bakre panelerna för att effektivisera monteringen.

   • Om du inte monterar skyddssatsen för hytt med denna sats monterar du de vänstra och högra panelerna löst på vältskyddsstången med två kanalfästen, åtta vagnsskruvar (5/16 x ¾ tum) och åtta flänsmuttrar (5/16 tum) enligt Figur 4.

8. Montera den nedre fästmonteringen löst på det vänstra respektive högra staget med fyra sexkantsflänsskruvar (5/16 x 1 tum) och fyra flänsmuttrar (5/16 tum) enligt Figur 4.

9. Dra åt alla fästelement som lämnats lösa.

10. Montera den främre panelen på det främre takfästet genom att rikta in panelens monteringshål med hålen i det främre takfästet. Fäst sedan den främre panelen på det främre takfästet genom att föra in tolv plastnitar i respektive hål och sedan trycka in sprinten på varje nit ordentligt.

11. Montera handtaget med två vagnsskruvar (5/16 x ¾ tum) och två flänsmuttrar (5/16 tum) enligt Figur 4.

12. Montera framlamporna på de främre vänstra och högra stagen (Figur 1).

    Note: Använd de befintliga muttrarna från lamporna.



    Figur 1

    1. Framlampor
    2. Kassera det befintliga fästet och fästelementen.
    3. Fäste på det främre staget
    4. Använd ett kabelband för kablaget.

13. Återanvänd fästelementen som du tog bort tidigare för att montera körriktningsvisarna vid vältskyddsstolparna (Figur 4).

14. Montera de övre och nedre vänstra stolpskydden på vänster stag med sju nitar.

    Note: Se till att du monterar och fäster alla tillbehör på maskinen innan du monterar skydden.

15. Montera de övre och nedre högra stolpskydden på höger stag med sju nitar.

16. Montera solskärmen på ramen med fyra sexkantsflänsskruvar (¼ x 1 tum), fyra tätningsbrickor och fyra klämmor.

17. Montera säkringsskyddsplåten på det bakre takfästet med vingskruvsrattar, fästmuttrar och snabbmuttrar.

18. Montera tryckfästelementen i vänster och höger stag.

19. Montera de två plastpluggarna och de två panelpluggarna i det främre takfästet (Figur 4).

20. Dra vid behov huvudkabeln från huvudkablaget till fronten och under vältskyddsstolpen till baklamporna (Figur 2).



    Figur 2

    1. Kabelband
    2. Huvudkabel från huvudkablaget.
    3. Dra kablaget till fronten.
    4. Se till att kablaget inte kläms.

21. Fäst kablaget med kabelband enligt Figur 3.



    Figur 3

    1. Kabelbandsplatser

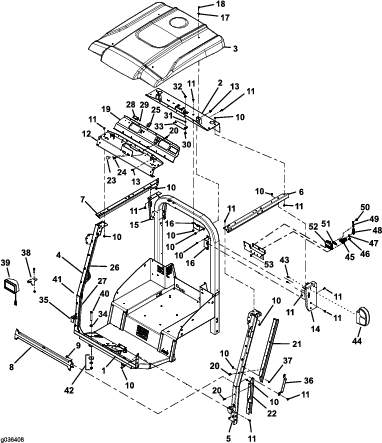

Figur 4

1. Främre fästbas
2. Bakre takfäste
3. Solskärm
4. Höger stag
5. Vänster stag
6. Vänster, övre fäste
7. Höger, övre fäste
8. Nedre fästmontering
9. Sexkantsflänsskruv (5/16 x 1 tum)
10. Flänsmutter (5/16 tum)
11. Vagnsskruv (5/16 x ¾ tum)
12. Främre takfäste
13. Klämma
14. Vänster panel
15. Höger panel
16. Kanalfäste
17. Tätningsbricka
18. Sexkantsflänsskruv (¼ x 1 tum)
19. Främre panel
20. Nit
21. Övre, vänster stolpskydd
22. Nedre, vänster stolpskydd
23. Panelplugg
24. Plastplugg
25. Hålplugg
26. Övre höger stolpskydd
27. Nedre höger stolpskydd
28. Serienummerplåt
29. Popnit
30. Vingskruvsratt
31. Fästmutter
32. Hastighetsmutter
33. Säkringsskyddsplåt
34. Tryckbricka (kassera)
35. Lampans monteringsfäste
36. Handtag
37. Tryckfästelement
38. Befintligt lampfäste (kassera)
39. Befintlig lampa
40. Befintlig skruv (återanvänd)
41. Se till att flikarna sitter jämnt med staget.
42. Brickor och mutter (återanvänd)
43. Befintliga skruvar för lampan (återanvänd)
44. Befintlig körriktningsvisare
45. Elektromagnet
46. Sexkantsflänsskruv (¼ x ¾ tum)
47. Mutter (5/16 tum)
48. Ögla
49. Bygelbeslag
50. Mutter (8 mm)
51. Säkring
52. Säkringshållare
53. Låsmutter (¼ tum)

Delar som behövs till detta steg:

Montera endast dessa delar när du monterar extra elektriska tillbehör för vältskyddsexpansionssatsen med två stolpar.

1. Vrid bortkopplingsbrytaren för batteriet till det AVSTäNGDA läget.

2. Tryck in säkringshållarens flikar i skårorna på fästet.

3. Montera elektromagneten vid fästet med två skruvar (¼ x ¾ tum).

4. Montera den röda isolatorn på bygelbeslaget (Figur 5).

5. Montera bygelbeslaget på säkringshållarens högra pol (Figur 5).

6. Montera den röda kabelkontakten (dubbel) på säkringshållarens vänstra pol (Figur 5).

7. Montera säkringen vid säkringshållaren och fäst den med två muttrar (8 mm).

8. Montera bygelbeslaget på elektromagnetens högra pol med en flänsmutter (5/16 tum).

9. Skjut den röda isolatorn över bygelbeslaget (Figur 5 och Figur 6).

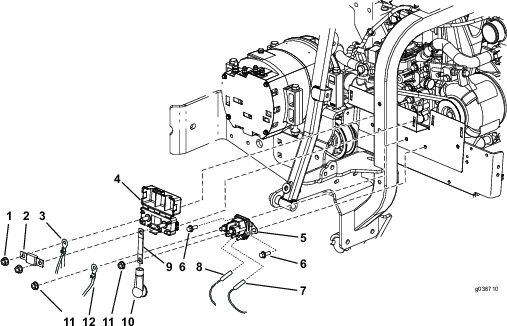

   Figur 5

   1. Flänsmutter (8 mm)
   2. Säkring
   3. Röd kabelkontakt (dubbel)
   4. Säkringshållare
   5. Elektromagnet
   6. Skruv (¼ x ¾ tum)
   7. Svart kabelkontakt (spole − hyttkontakt)
   8. Rosa kabelkontakt (spole + hyttkontakt)
   9. Bygelbeslag
   10. Röd isolator
   11. Flänsmutter (5/16 tum)
   12. Ringkoppling för gul kabel

10. Montera ringkopplingen för den gula kabeln på elektromagnetens vänstra pol med en flänsmutter (5/16 tum) enligt Figur 5.

11. Montera den rosa kabelkontakten (spole + hyttkontakt) på vänster pol längst ned på elektromagneten (Figur 5).

12. Montera den svarta kabelkontakten (spole − hyttkontakt) på höger pol längst ned på elektromagneten (Figur 5).

13. Vrid bortkopplingsbrytaren för batteriet till det PåSLAGNA läget.



    Figur 6

    1. Monterat säkringsblock med anslutningar
