Verlängerung für Überrollschutz mit zwei Streben

Note: Beziehen Sie sich beim Durchführen der folgenden Schritte auf Bild 4.

1. Parken Sie die Maschine auf einer ebenen Fläche, aktivieren Sie die Feststellbremse, stellen den Motor ab und ziehen den Schlüssel ab.

2. Wenn an den Überrollschutzstreben Blinker befestigt sind, entfernen Sie die Blinker und die Befestigungen von den Überrollschutz-Streben.

   Note: Bewahren Sie die Blinker und Befestigungen auf.

3. Entfernen Sie die Schrauben, Scheiben und Muttern vom unteren Rahmen (Bild 4).

   Note: Bewahren Sie die Befestigungsmittel auf; werfen Sie die Druckscheibe jedoch weg (Teil 34 in Bild 4).

4. Nehmen Sie die vorderen Scheinwerfer und Befestigungshalterungen von der vorderen Plattform ab (Bild 1).

   Note: Bewahren Sie die Lampen und Befestigungen für die spätere Montage der Lampen an den Befestigungshalterungen der Sonnendachlampen auf.

Für diesen Arbeitsschritt erforderliche Teile:

Note: Wenn Sie optionales Zubehör für die Verlängerung des Überrollschutzes mit zwei Streben montieren, lesen Sie die Anleitungen für beide Kits vor der Installation.

1. Befestigen Sie das vordere Befestigungsunterteil an der Bodenplatte, mit den in Prozedur 1, Schritt 3 (außer der Druckscheibe) entfernten Befestigungen. Ziehen Sie die Schrauben mit 129-157 N·m an.

2. Befestigen Sie die hintere Dachbefestigung mit zwei Kanalbefestigungen, acht Schlossschrauben (5/16" x ¾") und acht Bundmuttern (5/16") lose am oberen Teil des Überrollbügels.

   Note: Stellen Sie sicher, dass die Befestigung am Überrollbügel zentriert ist.

3. Befestigen Sie die linke und rechte Strebe mit sechs Schlossschrauben (5/16" x ¾") und sechs Bundmuttern (5/16") am vorderen Befestigungsunterteil, wie in Bild 4 abgebildet.

4. Befestigen Sie die linke und rechte Halterung mit 14 Schlossschrauben (5/16" x ¾") und 14 Bundmuttern (5/16") lose an der hinteren Dachbefestigung und den linken und rechten Streben, wie in Bild 4 abgebildet.

5. Befestigen Sie die vordere Dachbefestigung lose mit 12 Schlossschrauben (5/16" x ¾") und 12 Bundmuttern (5/16"), wie in Bild 4 abgebildet.

6. Befestigen Sie die linke und rechte Platte mit vier Schlossschrauben (5/16" x ¾") und vier Bundmuttern (5/16") lose an den linken und rechten oberen Halterungen, wie in Bild 4 abgebildet.

7. Befestigen Sie die linke und rechte Platte lose am Überrollbügel.

   • Wenn Sie den Sicherheitskäfig zur gleichen Zeit wie dieses Kit montieren, lesen Sie die Installationsanleitungen für die linke, rechte und beiden hinteren Platten, um die Installationen zu vereinfachen.

   • Wenn Sie den Sicherheitskäfig nicht an diesem Kit montieren, befestigen Sie die linke und rechte Platte mit zwei Kanalbefestigungen, acht Schlossschrauben (5/16" x ¾") und acht Bundmuttern (5/16") am Überrollbügel, wie in Bild 4 abgebildet.

8. Befestigen Sie die Befestigung für die untere Halterung mit vier Sechskantbundkopfschrauben (5/16" x 1") und vier Bundmuttern (5/16") an der linken und rechten Strebe, wie in Bild 4 abgebildet.

9. Befestigen Sie alle Befestigungen, die noch nicht angezogen sind.

10. Setzen Sie die vordere Platte auf die vordere Dachbefestigung und fluchten Sie die Befestigungslöcher in der Platte mit den Löchern in der vorderen Dachbefestigung aus. Befestigen Sie die vordere Platte an der vorderen Dachbefestigung; stecken Sie hierfür die 12 Kunststoffnieten in die entsprechenden Löcher und drücken Sie das Druckstück auf jede Kunststoffniete, bis sie fest sitzt.

11. Befestigen Sie den Haltegriff mit zwei Schlossschrauben (5/16" x ¾") und zwei Bundmuttern (5/16"), wie in Bild 4 abgebildet.

12. Befestigen Sie die vorderen Scheinwerfer an den vorderen linken und rechten Streben (Bild 1).

    Note: Verwenden Sie den vorhandenen Muttern von den Scheinwerfern.



    Bild 1

    1. Vordere Scheinwerfer
    2. Die vorhandene Befestigungshalterung und Befestigungsmaterialien können entsorgt werden.
    3. Befestigungshalterung an der vorderen Strebe
    4. Verwenden Sie zur Befestigung des Kabelbaums einen Kabelbinde.

13. Befestigen Sie die Blinker mit den vorher entfernten Befestigungen an der Überrollschutzstrebe (Bild 4).

14. Befestigen Sie die Strebenabdeckungen oben und unten links mit sieben Nieten an der linken Strebe.

    Note: Stellen Sie vor dem Einbau der Abdeckungen sicher, dass Sie alles Zubehör montiert und befestigt haben.

15. Befestigen Sie die Strebenabdeckungen oben und unten rechts mit sieben Nieten an der rechten Strebe.

16. Befestigen Sie das Sonnendach mit 4 Sechskantbundkopfschrauben (¼" x 1"), Dichtungsscheiben und Clips am Rahmen.

17. Befestigen Sie die Sicherungsabdeckplatte mit Daumenschrauben-Handrädern, Befestigungsmuttern und Blechmuttern an der hinteren Dachbefestigung.

18. Montieren Sie die Druckknöpfe in die vorderen linken und rechten Streben.

19. Setzen Sie die zwei Plattenstöpsel und zwei Plastikstöpsel in der vorderen Dachbefestigung ein (Bild 4).

20. Falls erforderlich, führen Sie die Leitung vom Hauptkabelbaum an der Vorderseite und dann unter dem Überrollbügel zu den Rücklichtern (Bild 2).



    Bild 2

    1. Kabelbinde
    2. Kabel vom Hauptkabelbaum.
    3. Verlegen Sie den Kabelbaum nach vorne.
    4. Achten Sie darauf, dass der Kabelbaum nicht geknickt ist.

21. Befestigen Sie den Kabelbaum mit Kabelbinden, wie in Bild 3 abgebildet.



    Bild 3

    1. Befestigungsstellen für Kabelbinde

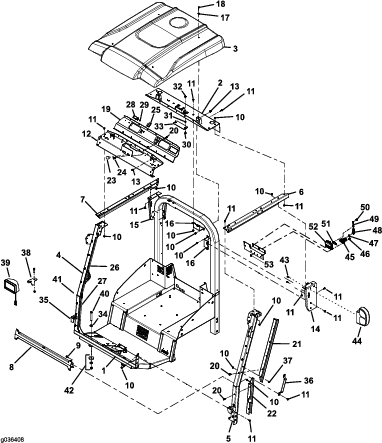

Bild 4

1. Vorderes Befestigungsunterteil
2. Hintere Dachbefestigung
3. Sonnendach
4. Rechte Strebe
5. Linke Strebe
6. Obere Halterung links
7. Obere Halterung rechts
8. Untere Halterungsbefestigung
9. Sechskantbundkopfschraube (5/16" x 1")
10. Bundmutter (5/16")
11. Schlossschraube (5/16" x ¾")
12. Vordere Dachbefestigung
13. Clip
14. Linke Platte
15. Rechte Platte
16. Kanalbefestigung
17. Dichtungsscheibe
18. Sechskantbundkopfschraube (¼" x 1")
19. Vordere Platte
20. Niete
21. Obere Strebenabdeckung links
22. Untere Strebenabdeckung links
23. Plattenstöpsel
24. Kunststoffstöpsel
25. Lochblende
26. Obere Strebenabdeckung rechts
27. Untere Strebenabdeckung rechts
28. Seriennummernplatte
29. Blindniete
30. Daumenschrauben-Handrad
31. Befestigungsmutter
32. Blechmutter
33. Sicherungsabdeckungsplatte
34. Druckscheibe (wegwerfen)
35. Lampenbefestigungshalterung
36. Haltegriff
37. Druckknopf
38. Vorhandene Lampenhalterung (wegwerfen)
39. Vorhandener Scheinwerfer
40. Vorhandene Schraube (erneut verwenden)
41. Stellen Sie sicher, dass die Nasen bündig mit der Strebe sind.
42. Scheiben und Mutter (erneut verwenden)
43. Vorhandene Schrauben für den Scheinwerfern (erneut verwenden)
44. Vorhandener Blinker
45. Stromspule
46. Sechskantbundkopfschraube (1/4" x 3/4")
47. Mutter (5/16")
48. Niete
49. Überbrückungsstreifen
50. Mutter (8 mm)
51. Sicherung
52. Sicherungsfassung
53. Sicherungsmutter (¼")

Für diesen Arbeitsschritt erforderliche Teile:

Installieren Sie diese Teile nur, wenn Sie optionales elektrisches Zubehör für die Verlängerung des Überrollschutz mit zwei Streben installieren.

1. Stellen Sie den Trennschalter der Batterie in die AUS-Stellung.

2. Drücken Sie die Nasen der Sicherungsfassung in den Schlitzen der Halterung in die Halterung.

3. Befestigen Sie die Stromspule mit zwei Schrauben (¼" x ¾") an der Halterung.

4. Setzen Sie den roten Isolator auf den Überbrückungsstreifen auf (Bild 5).

5. Befestigen Sie den Überbrückungsstreifen an der rechten Anschlussklemme der Sicherungsfassung (Bild 5).

6. Befestigen Sie den doppelten roten Kabelanschluss an der linken Anschlussklemme der Sicherungsfassung (Bild 5).

7. Setzen Sie die Sicherung in die Sicherungsfassung ein und befestigen sie mit zwei Muttern (8 mm).

8. Befestigen Sie den Überbrückungsstreifen mit einer Bundmutter (5/16") an der rechten Anschlussklemme der Stromspule.

9. Schieben Sie den roten Isolator auf den Überbrückungsstreifen (Bild 5 und Bild 6).

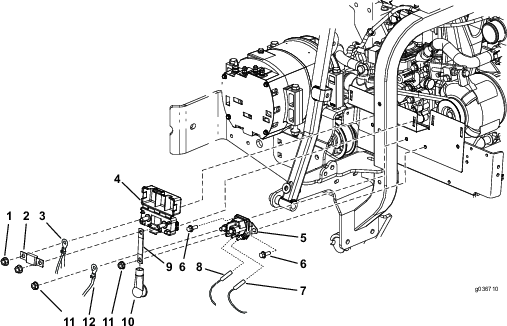

   Bild 5

   1. Bundmutter (8 mm)
   2. Sicherung
   3. Doppelter Kabelanschluss (rot)
   4. Sicherungsfassung
   5. Stromspule
   6. Schraube (¼" x ¾")
   7. Schwarzer Kabelanschluss (Spule - Kabinenanschluss)
   8. Pinkfarbener Kabelanschluss (Spule + Kabinenanschluss)
   9. Überbrückungsstreifen
   10. Roter Isolator
   11. Bundmutter (5/16")
   12. Ringanschluss gelbes Kabel

10. Befestigen Sie den Ringanschluss des gelben Kabels mit einer Bundmutter (5/16") an der linken Anschlussklemme der Stromspule , wie in Bild 5 abgebildet.

11. Befestigen Sie den pinkfarbenen Kabelanschluss (Spule + Kabinenanschluss)) an der linken Anschlussklemme an der Unterseite der Stromspule (Bild 5).

12. Befestigen Sie den schwarzen Kabelanschluss (Spule - Kabinenanschluss)) an der rechten Anschlussklemme an der Unterseite der Stromspule (Bild 5).

13. Stellen Sie den Trennschalter der Batterie in die EIN-Stellung.



    Bild 6

    1. Eingesetzter Sicherungsblock mit Anschlüssen
