Kit de extensión para ROPS de 2 postes

Note: Consulte Figura 4 mientras realiza los siguientes pasos.

1. Aparque la máquina en una superficie nivelada, accione el freno de estacionamiento, apague el motor y retire la llave.

2. Si hay intermitentes en los postes del ROPS, retire los intermitentes y los herrajes de montaje de los postes del ROPS.

   Note: Guarde los intermitentes y los herrajes de montaje.

3. Retire los pernos, las arandelas y las tuercas del bastidor inferior (Figura 4).

   Note: Guarde los pernos, la arandela y las tuercas, pero deseche la arandela de empuje (Pieza 34 en la Figura 4).

4. Retire las luces de carretera delanteras y los soportes de montaje de la plataforma delantera (Figura 1).

   Note: Conserve las luces y los herrajes para instalar las luces posteriormente en los soportes de montaje de las luces del toldo.

Piezas necesarias en este paso:

Note: Si está instalando cualquiera de los accesorios opcionales del Kit de extensión para ROPS de 2 postes, consulte los manuales de instalación de ambos kits antes de su instalación.

1. Instale la base del bastidor delantero al panel del suelo con las fijaciones que retiró en el procedimiento 1, paso 3 (excepto la arandela de empuje). Apriete los pernos a 129–157 N·m.

2. Instale provisionalmente el bastidor del techo trasero sobre la parte superior de la barra del ROPS con 2 bastidores de perfil, 8 pernos de cuello cuadrado (5/16" x 3/4") y 8 tuercas con arandela prensada (5/16").

   Note: Asegúrese de que el bastidor está centrado sobre la barra del ROPS.

3. Instale provisionalmente los puntales izquierdo y derecho a la base del bastidor delantero con 6 pernos de cuello cuadrado (5/16" x ¾") y 6 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

4. Instale provisionalmente los soportes superiores derecho e izquierdo en el bastidor de techo trasero y los puntales izquierdo y derecho con 14 pernos de cuello cuadrado (5/16" x ¾") y 14 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

5. Instale provisionalmente el bastidor del techo delantero con 12 pernos de cuello cuadrado (5/16" x ¾") y 12 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

6. Instale provisionalmente los paneles derecho e izquierdo a los soportes superiores derecho e izquierdo, respectivamente, con 4 pernos de cuello cuadrado (5/16" x ¾") y 4 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

7. Instale provisionalmente los paneles izquierdo y derecho a la barra del ROPS.

   • Si está instalando el kit de estructura de refuerzo de seguridad al mismo tiempo que este kit, consulte las instrucciones de instalación de los paneles izquierdo, derecho y los dos paneles traseros para agilizar las instalaciones.

   • Si no está instalando el kit de estructura de refuerzo de seguridad al mismo tiempo que este kit, instale provisionalmente los paneles izquierdo y derecho a la barra del ROPS con 2 bastidores de perfil, 8 pernos de cuello cuadrado (5/16" x ¾") y 8 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

8. Instale provisionalmente el bastidor del soporte inferior en los conjuntos de puntales izquierdo y derecho con 4 pernos hexagonales con arandela prensada (5/16" x 1") y 4 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

9. Fije todas las fijaciones que quedaron sueltas.

10. Instale el panel delantero en el bastidor de techo delantero alineando los taladros de montaje del panel con los taladros del bastidor de techo delantero, y sujetando el panel delantero al bastidor de techo delantero insertando los 12 remaches de plástico en sus taladros respectivos y presionando el émbolo sobre cada remache de plástico hasta que quede fijo.

11. Instale el agarradero con 2 pernos de cuello cuadrado (5/16" x ¾") y 2 tuercas con arandela prensada (5/16"), tal y como se muestra en la Figura 4.

12. Instale las luces delanteras en los puntales delanteros izquierdo y derecho (Figura 1).

    Note: Utilice las tuercas existentes de las luces de carretera.



    Figura 1

    1. Luces de carretera delanteras
    2. Deseche el soporte y las fijaciones existentes.
    3. Soporte del puntal delantero
    4. Utilice una brida para sujetar el arnés.

13. Reutilice los herrajes que retiró anteriormente para instalar los intermitentes a los postes del ROPS (Figura 4).

14. Instale las cubiertas de poste izquierdo inferior y superior sobre el puntal izquierdo con 7 remaches.

    Note: Asegúrese de que instala y fija todos los accesorios a la máquina antes de instalar las cubiertas.

15. Instale las cubiertas de poste derecho inferior y superior sobre el puntal derecho con 7 remaches.

16. Instale el toldo en el bastidor con 4 pernos de cabeza hexagonal con arandela prensada (¼" x 1"), arandelas sellantes y clips.

17. Instale la placa de la cubierta de fusibles en el bastidor de techo trasero con tiradores de tornillo de mariposa, tuercas de retención y tuercas rápidas.

18. Instale las grapas en los puntales izquierdo y derecho.

19. Instale los 2 tapones de plástico y los 2 tapones del panel en el bastidor de techo delantero (Figura 4).

20. Si es necesario, enrute el cable de las luces traseras desde el arnés principal hacia delante y por debajo del poste del ROPS (Figura 2).



    Figura 2

    1. Brida
    2. Cable del arnés principal.
    3. Enrute el arnés hacia adelante.
    4. Compruebe que el arnés no está atrapado.

21. Sujete el arnés con bridas, según se muestra en Figura 3.



    Figura 3

    1. Posiciones de las bridas

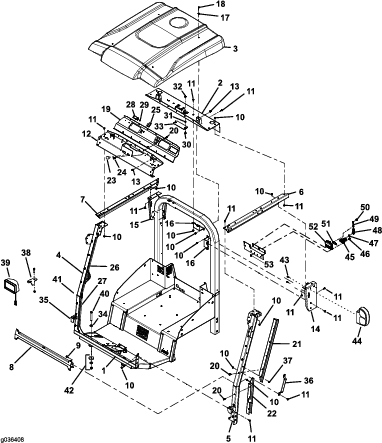

Figura 4

1. Base de bastidor delantero
2. Bastidor del techo trasero
3. Toldo
4. Puntal derecho
5. Puntal izquierdo
6. Soporte superior izquierdo
7. Soporte superior derecho
8. Bastidor del soporte inferior
9. Perno de cabeza hexagonal (5/16" x 1")
10. Tuerca con arandela prensada (5/16")
11. Perno de cuello cuadrado (5/16" x ¾")
12. Bastidor de techo delantero
13. Clip
14. Panel izquierdo
15. Panel derecho
16. Bastidor de perfil
17. Arandela sellante
18. Perno de cabeza hexagonal (¼" x 1")
19. Panel delantero
20. Remache
21. Cubierta de poste superior izquierdo
22. Cubierta de poste inferior izquierdo
23. Tapón del panel
24. Tapón de plástico
25. Tapón del hueco
26. Cubierta de poste superior derecho
27. Cubierta de poste inferior derecho
28. Placa de número de serie
29. Remache ciego
30. Tirador de tornillo de mariposa
31. Tuerca de retención
32. Tuerca rápida
33. Placa de la cubierta de fusibles
34. Arandela de empuje (desechar)
35. Soporte de montaje de la luz
36. Agarradero
37. Grapa
38. Soporte de luz existente (desechar)
39. Luz de carretera existente
40. Perno existente (reutilizar)
41. Asegúrese de que las pestañas están enrasadas con el puntal.
42. Arandelas y tuerca (reutilizar)
43. Pernos existentes de la luz (reutilizar)
44. Intermitente existente
45. Solenoide
46. Perno de cabeza hexagonal con arandela prensada (¼" x ¾")
47. Tuerca (5/16")
48. Orejeta
49. Pletina de puente
50. Tuerca (8 mm)
51. Fusible
52. Portafusible
53. Contratuerca (¼")

Piezas necesarias en este paso:

Instale estas piezas únicamente si instala accesorios eléctricos opcionales para el kit de extensión para ROPS de 2 postes.

1. Gire el interruptor de desconexión de las baterías a la posición de APAGADO.

2. Usando las ranuras del soporte, introduzca las pestañas del portafusibles a presión en el soporte.

3. Instale el solenoide en el soporte con 2 pernos (¼" x ¾").

4. Instale el aislante rojo sobre la pletina de puente (Figura 5).

5. Instale la pletina de puente sobre el borne derecho del portafusibles (Figura 5).

6. Instale el conector con 2 cables rojos en el borne izquierdo del portafusibles (Figura 5).

7. Instale el fusible en el portafusibles y fíjelo con 2 tuercas (8 mm).

8. Instale la pletina de puente en el borne derecho del solenoide con una tuerca con arandela prensada (5/16").

9. Coloque el aislante rojo sobre la pletina de puente (Figura 5 y Figura 6).

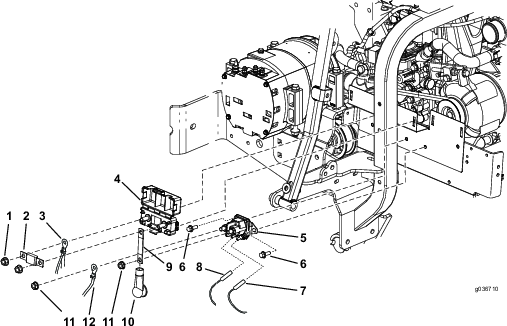

   Figura 5

   1. Tuerca con arandela prensada (8 mm)
   2. Fusible
   3. Conector con 2 cables rojos
   4. Portafusible
   5. Solenoide
   6. Perno (¼" x ¾")
   7. Conector con cable negro (bobina – del contactor de la cabina)
   8. Conector con cable rosa (bobina + del contactor de la cabina)
   9. Pletina de puente
   10. Aislante rojo
   11. Tuerca con arandela prensada (5/16")
   12. Conector de anillo con cable amarillo

10. Instale el conector de anillo con cable amarillo en el borne izquierdo del solenoide con una tuerca con arandela prensada (5/16"), según se muestra en Figura 5.

11. Instale el conector con cable rosa (bobina + del contactor de la cabina) en el borne izquierdo de la parte inferior del solenoide (Figura 5).

12. Instale el conector con cable negro (bobina - del contactor de la cabina) en el borne derecho de la parte inferior del solenoide (Figura 5).

13. Ponga el interruptor de desconexión de la batería en la posición de CONECTADO.



    Figura 6

    1. Bloque de fusibles instalado con conexiones
