Drahtloses Betriebsstundenzähler-Kit

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab.

4. Entfernen Sie das Zündkerzenkabel von der Zündkerze; siehe Bedienungsanleitung Ihrer Maschine.

Für diesen Arbeitsschritt erforderliche Teile:

1. Montieren Sie die Aufnahme, Befestigungsplatte und den Regler mit zwei Bundmuttern am hinteren Rahmenrohr, wie in Bild 1 dargestellt.

   Important: Montieren Sie den Ringkabelschuh vom Reglerstecker zwischen Regler und Befestigungsplatte (Bild 1).



   Bild 1

   1. Bundmuttern
   2. Regler
   3. Befestigungsplatte
   4. Ringkabelschuh
   5. Aufnahme

2. Verbinden Sie den Reglerstecker mit dem Kabelbaum des drahtlosen Betriebsstundenzähler-Kits (Bild 2).



   Bild 2

   1. WHM Kabelbaum – Einzelne Steckverbinder
   2. WHM-Kabelbaum – WHM-Stecker
   3. WHM Kabelbaum – Reglerstecker
   4. Reglerstecker
   5. Regler

3. Entfernen und entsorgen Sie die Montagehalterungen von der Vorderseite des WHM.

4. Verbinden Sie den drahtlosen Betriebsstundenzähler mit dem Kabelbaum des WHM-Kits (Bild 3).



   Bild 3

   1. WHM-Kabelbaum – WHM-Stecker
   2. Anschluss des drahtlosen Betriebsstundenzählers

5. Montieren Sie die Distanzstücke und die Abdeckung über den drahtloser Betriebsstundenzähler und die Kabelbaumverbindungen wie in Bild 4.

   Important: Führen Sie die verbleibenden losen Kabelbaumenden aus der Aussparung in der Abdeckung des drahtloser Betriebsstundenzählers heraus.

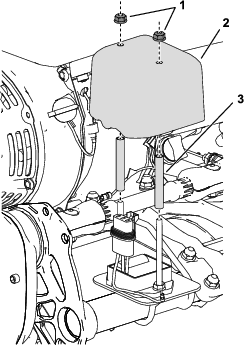

   Bild 4

   Kabelbaumverbindungen zur besseren Übersichtlichkeit nicht dargestellt

   1. Bundmuttern
   2. Abdeckung
   3. Distanzstück

6. Schließen Sie den Kabelbaum des drahtlosen Betriebsstundenzählers wie folgt an den Motor an:

   Für Maschinen, die nicht mit dem Beleuchtungskit ausgestattet sind:

   • Schließen Sie das mit J01 markierte Ende des Kabelbaums an das weiße Ende des Motorkabelbaums an.

   • Schließen Sie das mit J02 markierte Ende des Kabelbaums an das grüne Ende des Hauptkabelbaums an.

   • Verbinden Sie das mit J03 markierte Ende des Kabelbaums mit Motorbefestigungsbolzen der Maschine als Masse.

   • Schließen Sie das mit J01 markierte Ende des Kabelbaums an das weiße Ende des Hauptkabelbaums an.

   • Schließen Sie das mit J05 markierte Ende des Kabelbaums an das grüne Ende des Motorkabelbaums an.

   Für Maschinen, die mit dem Beleuchtungskit ausgestattet sind:

   • Schließen Sie das mit J01 markierte Ende des Kabelbaums an das weiße Ende des Motorkabelbaums an.

   • Schließen Sie das mit J02 markierte Ende des Kabelbaums an das schwarze Ende des Beleuchtungskit-Kabelbaums mit der Kennzeichnung J02 an.

   • Verbinden Sie das mit J03 markierte Ende des Kabelbaums mit Motorbefestigungsbolzen der Maschine als Masse.

   • Schließen Sie das mit J01 markierte Ende des Kabelbaums an das weiße Ende des Hauptkabelbaums an.

   • Schließen Sie das mit J05 markierte Ende des Kabelbaums an das grüne Ende des Motorkabelbaums an.

   • Verbinden Sie das weiße Ende des Beleuchtungskit-Kabelbaums (mit der Kennzeichnung J01) mit dem grünen Ende des Hauptkabelbaums.
