Vertikalkutter

Dette produktet kan amputere hender og føtter. Følg alltid alle sikkerhetsinstruksjoner for å unngå alvorlige skader.

• Les og forstå innholdet i denne brukerhåndboken før du starter maskinen.

• Vær alltid fokusert på oppgaven når du bruker maskinen. Ikke delta i aktiviteter som forårsaker distraksjoner, da dette kan føre til personskade eller materiell skade.

• Fjern alt rusk eller andre gjenstander som kan bli plukket opp og kastet ut av knivene i klippeenheten. Hold tilskuere på god avstand fra arbeidsområdet.

• Hold hender og føtter borte fra roterende deler på maskinen.

• Bruk aldri maskinen uten at alle verneplater og andre sikkerhetsanordninger sitter på plass og fungerer som tiltenkt.

• Hold deg unna alle åpninger på utløpssjakten.

• Hold tilskuere, spesielt små barn, borte fra arbeidsområdet. Utstyret er ikke tillatt for barn.

• Før du forlater førerplassen, gjør følgende:

  • Parker maskinen på en jevn flate.

  • Senk klippeenheten(e).

  • Koble fra drivverket.

  • Sett på parkeringsbremsen (hvis utstyrt).

  • Slå av motoren og ta ut nøkkelen.

  • Vent til alle bevegelige deler har stoppet.

  • Hvis vertikalkutterknivene treffer en hard gjenstand eller enheten vibrerer unormalt, må du stanse og slå av motoren. Sjekk vertikalkutteren for skadde deler. Reparer eventuell skade før du starter og bruker vertikalkutteren.

  • Sørg for at vertikalklipperne er trygge å bruke ved å holde alle monteringsdelene godt strammet fast.

Feilaktig bruk og vedlikehold av maskinen kan føre til personskade. For å redusere muligheten for skader bør du følge disse sikkerhetsinstruksjonene og alltid være oppmerksom på sikkerhetsalarmsymbolet () som betyr Forsiktig, Advarsel eller Fare – personsikkerhetsinstruks. Hvis ikke disse instruksjonene tas hensyn til, kan det føre til alvorlige personskader eller dødsfall.

• Klippeenheten er ikke en komplett maskin før den er montert på en trekkenhet. Les trekkenhetens brukerhåndbok nøye for fullstendige instruksjoner om trygg bruk av maskinen.

• Stopp maskinen, ta ut nøkkelen (hvis utstyrt) og vent til alle bevegelige deler har stanset før du undersøker tilbehøret, hvis du har truffet gjenstander eller hvis maskinen begynner å vibrere unormalt. Foreta alle nødvendige reparasjoner før du gjenopptar bruk.

• Hold alle delene i god stand, og sørg for at de er godt festet. Skift ut slitte eller skadde merker.

• Bruk kun tilleggsutstyr, tilbehør og reservedeler som er godkjente av Toro.

En slitt eller skadet kniv kan brekke, og en del av kniven kan slynges ut mot deg eller andre og føre til alvorlige personskader eller en dødsulykke.

• Undersøk kniven regelmessig for slitasje eller skade.

• Vær forsiktig når du kontrollerer knivene. Legg noe rundt knivene eller bruk hansker, og vær svært forsiktig når du håndterer knivene. Bare skift ut eller slip knivene. Du må aldri rette eller sveise dem.

• Vær forsiktig hvis maskinen har flere knivblader, da resten av knivene kan begynne å rotere når det ene knivbladet roteres.

Deler som er nødvendige for dette trinnet:

Etter at du har tatt vertikalkutteren ut av esken, kontroller følgende:

1. Sjekk at det ikke finnes fett i noen av spoleendene. Du skal se fett i spoleakselens interne kileaksler.

2. Kontroller at alle muttere og bolter er skrudd godt fast.

3. Forsikre deg om at bærerammeopphengningen beveger seg fritt, og ikke blokkeres når den beveges frem og tilbake.

Deler som er nødvendige for dette trinnet:

Fest en transportvalsebrakett på hver side av sideplatepinnen med en splint (Figur 3).

Figur 3

1. Splint
2. Transportvalseenhet

Note: Valsen skal plasseres bak vertikalkutteren.

Deler som er nødvendige for dette trinnet:

Monter smørenippelen på spolemotorsiden av vertikalkutteren. Se Figur 4 for å fastsette retningen for hver spolemotor basert på posisjonen til hver vertikalkutter.

Figur 4

1. Vertikalkutter 1
2. Vertikalkutter 2
3. Vertikalkutter 3
4. Vertikalkutter 4
5. Vertikalkutter 5
6. Spolemotor
7. Vekt eller annet tilbehør (selges separat)

1. Fjern og kast settskruen på spolemotorens sideplate (Figur 5).



   Figur 5

   1. Hodeskruer
   2. Rett smørenippel (monter)
   3. Settskrue (fjern og kast)

2. Monter den rette smørenippelen (Figur 5).

3. Monter bolter på spolemotorens sideplate hvis det ikke er gjort (Figur 5).

4. Monter O-ringen på spolemotoren (Figur 6).

   Note: Den elektriske motoren vises. Dette trinnet gjelder også for den hydrauliske motoren.



   Figur 6

   1. O-ring

Deler som er nødvendige for dette trinnet:

Hvis du skal montere vertikalkutter på en Reelmaster 5010-H, må skulderbolten på spolemotorens sideplate (Figur 7) erstattes med den nye skulderbolten. Hvis ikke vil den elektriske spolen komme i kontakt med den eksisterende bolten.

Figur 7

1. Gammel bolt
2. Ny skulderbolt

Deler som er nødvendige for dette trinnet:

Kjøp og monter motvektssettet som passer til maskinens konfigurasjon (Figur 8).

• Vektsett, modell 03411 for elektriske spolemotorer

• Vektsett, modell 03412 for hydrauliske spolemotorer

Figur 8

1. Motvekt (stor vekt vist)

Vertikalkutteren kan monteres på et av de fem stedene på trekkenheten. Figur 5 viser orienteringen på drivmotoren for hver av plasseringene. For alle plasseringene som krever at motoren må monteres på høyre ende av vertikalkutteren, installer en motvekt på vertikalkutterens venstre ende. For alle plasseringene som krever at motoren må monteres på venstre ende av klippeenheten, installer en motvekt på vertikalkutterens høyre ende.

Note: For modell 03619 er motvektene montert på vertikalkutterens høyre ende ved levering. Boltene på venstre ende skal brukes til å feste motoren.

Se Justere vertikalkutteren.

Vertikalkutterspoler monteres til trekkenheten på samme måte som klippeenheter. Se trekkenhetens brukerhåndbok for monteringsinstruksjoner.

Monter spolemotoren og smør sideplaten til overskytende smørefett flyter ut av avlastningsventilen. Se Smøre vertikalkutteren.

Før vertikalkutterspolene tas i bruk, skal man vurdere spolens ytelse ved ønsket innstilling. Bruk på et tomt, ubrukt område for å avgjøre om det ønskede resultatet vil oppnås. Juster etter behov.

• Bruk trekkenheten med full gass, full spolehastighet (innstilling 9) og ønsket trekkhastighet.

• Maksimal anbefalt knivpenetrasjonsdybde er som følger:

  • Modell 03618 – 3 mm.

  • Modell 03619 – 6 mm.

• Strømkravene til vertikalkutterspolene vil variere etter gress- og jordforhold. Bakkehastigheten må kanskje reduseres ved noen forhold.

• Ved bruk i gressforhold med mye rusk eller uvanlig tung torv, åpne fremre og bakre utslippsskydd for å hjelpe med å fjerne rusket fra spolen.

  Forsiktig

  Gjenstander som slynges ut kan forårsake personskader.

  Ikke åpne det bakre skyddet slik at det er høyere enn plant med bakken.

Note: Når vertikalkutteren må vippes for å gi tilgang til vertikalklipperknivene, bruk støtten (følger med trekkenheten) (Figur 12).

Figur 12

1. Støtte

Hver vertikalkutter har fem smørenipler (Figur 13) som må smøres ukentlig med litiumbasert smørefett nr. 2.

Smørepunktene er fremre valse (2), bakre valse (2) og spolemotorkilene (1).

Important: Hvis du smører klippeenhetene rett etter at du har vasket dem, skylles vannet ut av lagrene og bidrar til at de får forlenget levetid.

1. Tørk av alle smøreniplene med en ren fille.

2. Påfør smørefett til det kommer rent smørefett ut av valseforseglingene og avlastningsventilen på lageret (Figur 13).



   Figur 13

   1. Avlastningsventil

3. Tørk vekk ev. overflødig fett.

1. Fest enden av vertikalkutterakselen, som bare har en skive og mutter, i en skrutvinge.

2. På den andre siden av akselen, roter mutteren mot urviseren og fjern mutteren.

   Forsiktig

   Knivene er ekstremt skarpe og kan ha ru kanter som du kan skjære deg på.

   Bruk hansker og vær forsiktig når du fjerner knivene fra akselen.

3. Fjern det lille avstandsstykket, skiven, knivene og de store avstandsstykkene. Rengjør og smør den firkantede akselen med et tynt lag smørefett for å gjøre monteringen enklere (Figur 14).



   Figur 14

   1. Aksel
   2. Mutter
   3. Skive
   4. Lite avstandsstykke

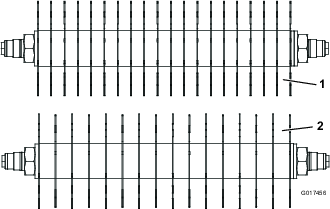

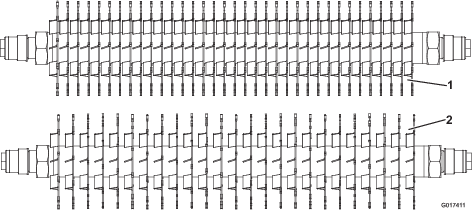

   5. Kniv (25 for modell 03618 og 16 for modell 03619)
   6. Stort avstandsstykke (24 for modell 03618 og 15 for modell 03619)

   Important: Rekkefølgen på demonteringen er svært viktig. Ikke snu om på vertikalkutterens spolekniver ved demontering eller rekkefølgen ved montering. Legg merke til indekshullet i hver vertikalkutterkniv. Indekshullet er ment for montering, for å oppnå en korrekt spiral for vertikalkutterspolen.

1. Monter en kniv (Figur 15).

2. Monter et stort avstandsstykke.

3. Snu ikke om på spoleknivene ved montering på spoleakselen.

   Note: Knivene i bruk (de avrundede) vil blandes med de skarpe endene på de tidligere ubrukte knivene dersom du snur på knivene. Dette vil føre til dårlig klipperesultat.

4. Monter den neste kniven med urviseren slik at indekshullet (Figur 15) ikke er på linje med det første knivhullet, men avviker med en av akselens seks kanter.



   Figur 15

   1. Indekshull

5. Fortsett å monter avstandsstykker og kniver på denne måten til alle knivene har blitt montert.

   Note: Når knivene er riktig montert, vil knivene være plassert slik at de ser ut som en spiral.

6. Monter det lille avstandsstykket på akselen.

7. Påfør blå Loctite 242 på mutteren. Monter mutteren på akselen (maskinert side av mutteren mot avstandsstykket) og stram til 109–135 N·m.

Et gjenoppbyggingssett for valse (delenr. 114-5430) og et verktøysett for gjenoppbygging av valse (delenr. 115-0803) (Figur 18) er tilgjengelig for vedlikehold av valsen. Gjenoppbyggingssettet for valse inneholder alle lagre, lagermuttere, indre forseglinger og ytre forseglinger som trengs for å gjenoppbygge en valse. Gjenoppbyggingssettet for valse inneholder alle verktøy og monteringsinstruksjoner som er nødvendige for å gjenoppbygge en valse med tilhørende sett. Se delekatalogen eller ta kontakt med en autorisert Toro-forhandler for hjelp.

Figur 18

1. Valsegjenoppbyggingssett (delenr. 114-5430)
2. Verktøysett for valsegjenoppbygging (delenr. 115-0803)
3. Indre forsegling
4. Lager
5. Ytre forsegling
6. Lagermutter
7. Indre forseglingsverktøy
8. Skive
9. Lager-/ytre forseglingsverktøy
