顶篷安装套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

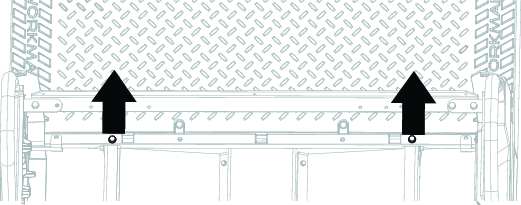

图 1

1. 卸下座椅总成；请参阅操作员手册。

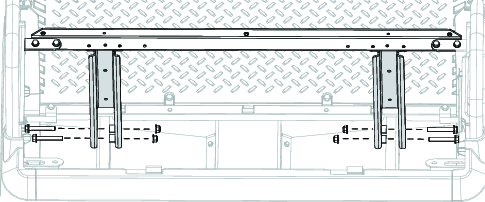

2. 从两侧卸下固定座椅底座侧面板的 2 个梅花头螺丝（图 2）。



   图 2

3. 从两侧卸下将底板支架固定到底板、座椅底座侧面板和后座椅底座面板的六角头螺栓、垫圈和凸缘螺母（图 2）。

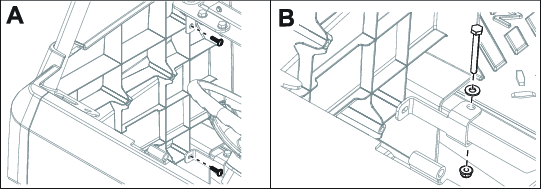

4. 卸下将后座椅支架固定到后座椅底座面板上的 3 个六角垫圈头螺丝（图 3）。



   图 3

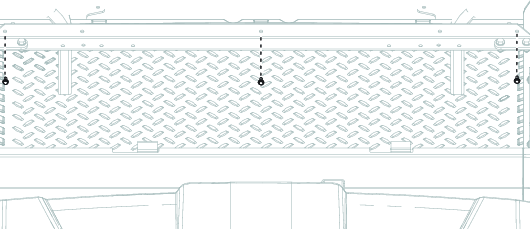

5. 卸下将底板固定到机架的 2 个六角头螺栓（图 4）。



   图 4

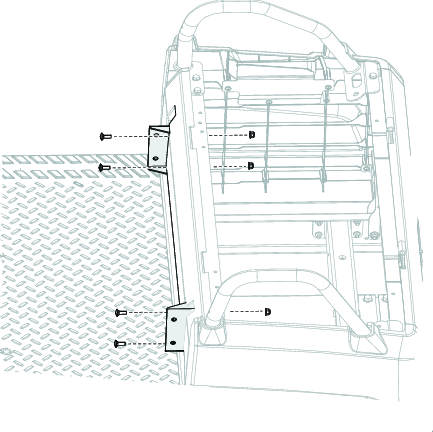

6. 旋出侧面板以进行检修（图 5）。



   图 5

此程序中需要的物件：

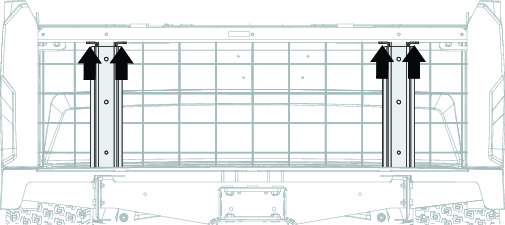

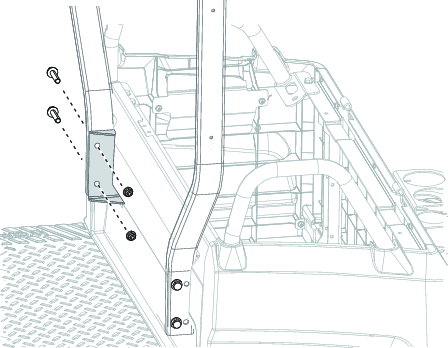

1. 用现有五金件将顶篷适配器安装架固定到机器上（图 6）。



   图 6

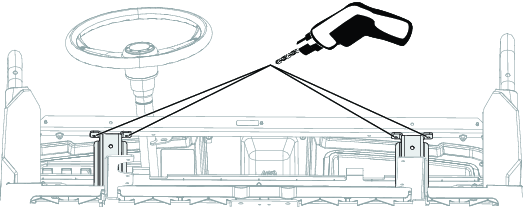

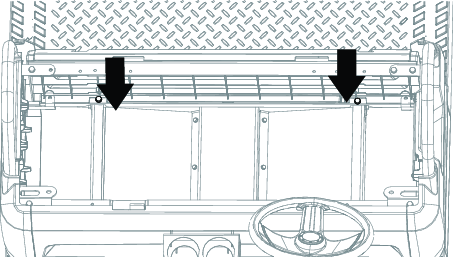

2. 如图 7 和图 8 中所示，标记并钻出 4（尺寸）个孔。



   图 7



   图 8

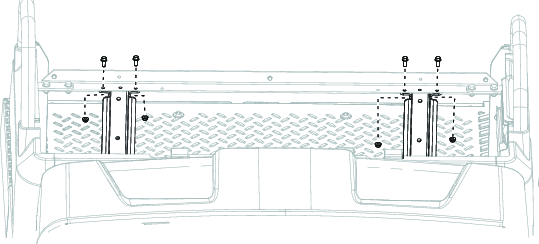

3. 如图 9 所示，用 4 个凸缘头螺栓（¼ x ⅝ 英寸）和 4 个锁紧螺母（¼ 英寸）将顶篷适配器安装架固定到上支架。



   图 9

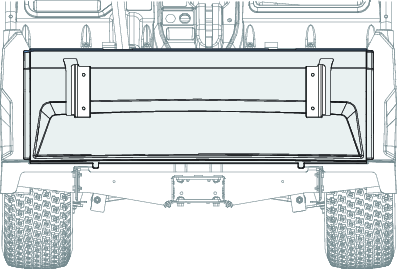

4. 安装座椅底座面板（图 10）。



   图 10

5. 安装在卸下座椅底座面板和支架通道中卸下的五金件；图 11 至图 13。



   图 11



   图 12



   图 13

此程序中需要的物件：

1. 如图 14 所示，用 4 个托架螺栓（5/16 x ¾ 英寸）和 4 个凸缘螺母 （5/16 英寸）固定顶篷适配器架。



   图 14

2. 如图 15 所示，用 4 个凸缘头螺栓（⅜ x 1¾ 英寸）和 4 个锁紧螺母（⅜ 英寸）安装顶篷管并将其固定到顶篷适配器架上。



   图 15

3. 安装座椅总成；请参阅操作员手册。
