Værbeskyttelsessett

Gjør klar gressklipperen før du fester på viften og finishingsettet.

1. Parker maskinen på en jevn overflate, koble fra kraftuttaket, og sett på parkeringsbremsen.

2. Slå av motoren, ta ut nøkkelen og vent til alle bevegelige deler har stoppet, før du forlater førerposisjonen.

3. Rengjør overflatene i beskyttelsessettet for førerhus der klaspene skal festes, med våtservietter med alkohol.

Deler som er nødvendige for dette trinnet:

1. Mål stedet for plassering av hver klaspene på hver dør som vist i Figur 1.



   Figur 1

   1. Montert klaspe
   2. Monter klaspene på den første raden av "X" på døren.
   3. 27,13 cm
   4. 58,72 cm

2. Monter klaspene som vist i Figur 2.



   Figur 2

   1. Bolt
   2. Klaspe
   3. Klaspefeste
   4. Mutter

Deler som er nødvendige for dette trinnet:

Note: Denne prosedyren er for hver dør og bakre åpning.

1. Fjern halvparten av klaspestroppene, med lim, fra hvert dørdeksel (Figur 3).

2. Skrell filmen av den klebende delen og plasser den i posisjonen for hver dør (Figur 3).

3. Monter dekslene for dørene ved å plassere hullene på linje med klaspene, og trykk klaspene sammen rundt hver dør.

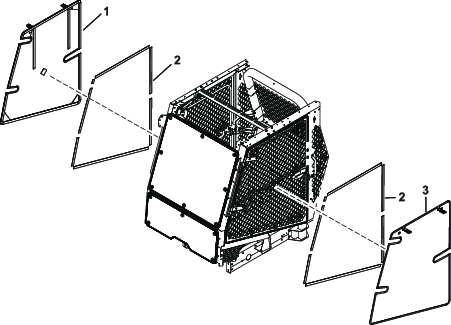

   Figur 3

   1. Høyre dørdeksel
   2. Fjern klaspestroppene fra dekslene.
   3. Venstre dørdeksel

Deler som er nødvendige for dette trinnet:

Note: For de små dekslene skal du ikke ta av klaspestroppene. Bruk hele dekselet for posisjonering.

1. Plasser og bekreft dekselets posisjon før du skreller av filmen over den klebende delen (Figur 4).

2. Skrell filmen av den klebende delen og plasser dekselet i posisjonen (Figur 4).

3. Gjenta dette for alle de små dekslene.

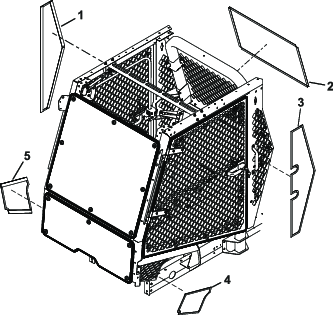

   Figur 4

   1. Høyre deksel
   2. Bakre førerhusdeksel
   3. Venstre deksel
   4. Nedre venstre deksel
   5. Nedre høyre deksel
