運転席キット

1. 座席ベースからコンソールを外し、ナットを保管する。

   Important: 外したコンソールがケーブルで垂れ下がったりしないように、何かで支えておいてください。

2. シートスイッチのワイヤハーネスの P2 というラベルの付いたコネクタを、 (Seat Switch) 運転席下のシートスイッチコネクタに接続する。

3. 運転席のスタッドをシートベースの穴に入れる（図 1）。



   図 1

   図はモデル 31980

   1. 運転席
   2. 座席ベース

Note: モデル 31980 と 31981 のワイヤハーネスは 1 本（シートスイッチのワイヤハーネスのみ）です。モデル 31982 のワイヤハーネスは 2 本（シートスイッチのワイヤハーネスとエアライドシートのワイヤハーネス）です。

• シートスイッチ用ワイヤハーネスを取り付ける：

  1. 運転席ベースと運転席との間に、シートスイッチハーネスをマシンのワイヤハーネスに向かって配設する（図 2）。

  2. シートスイッチ用ワイヤハーネスの、P1 というラベルの付いたコネクタを、 (Main Harness) マシンのワイヤハーネスの、P11というラベルのコネクタに接続する。 (Seat Switch).



     図 2

     1. シートスイッチのワイヤハーネス
     2. 車両のワイヤハーネス

• エアライドシートのワイヤハーネスを取り付ける（モデル 31982 のみ）：

  エアライドシートのワイヤハーネスを、マシンのワイヤハーネスの、P08 というラベルのコネクタに接続する。 (Opt. Air Ride Seat).

1. ナット 4 個を使用して運転席をベースに固定する（図 3）。



   図 3

   1. ナット

2. シートブラケットにコンソールをセットする（A図 4；A）。

   モデル 31900, 31901, 31907, 31909 では：スロットルケーブルをワイヤハーネスの上のシートブラケットのすきまに入れること（ A図 4；A）。

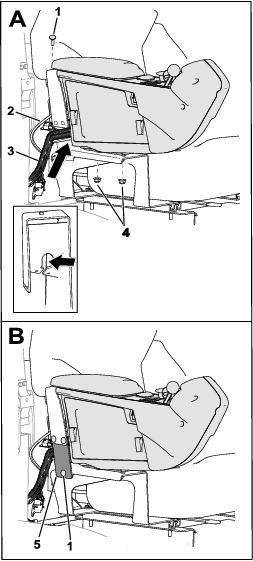

   図 4

   1. キャリッジボルト
   2. スロットルケーブル
   3. 車両のワイヤハーネス
   4. ナット
   5. プレート

3. コンソールをシートブラケットに固定する；既存のナット（シートアセンブリを位置決めするで外したもの）とキャリッジボルトとナットを使用する（A図 4；A）。

   キャリッジボルトとナットを締め付け、その後に既存のナットをコンソールのスタッドに締め付ける。

4. プレートをシートブラケットに固定する；キャリッジボルト（3本）とナット（3個）を使用する（B図 4；A）。
