Sätessats

Traktorenheter i Groundsmaster® 3200- och 3300-serierna

Model No. 31980-Serial No. 400000000 and Up

Model No. 31981-Serial No. 400000000 and Up

Model No. 31982-Serial No. 400000000 and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Sänk ned klippenheten.

  4. Stäng av motorn och ta ut nyckeln.

  5. Koppla loss batteriet, se avsnittet om elsystemets underhåll i bruksanvisningen.

Montera sätet på traktorenheten

Delar som behövs till detta steg:

Skruv4
Mutter8
Plåt1
Sätesbrytarens kablage1
Kablage till säte med luftfjädring (endast modellnr 31982)1

Ställa in sätet

  1. Ta bort konsolen från sätessockeln och spara muttrarna.

    Important: Stötta konsolen efter att du har lossat den så att den inte fastnar eller hänger i kablar och ledningar.

  2. Montera änden på sätesbrytarens kablage, märkt P2(Seat Switch) på sätesbrytarens kontakt under sätet.

  3. Passa in sätesbultarna med hålen i sätessockeln (Figur 1).

    g299316

    Figur 1

    Modellnr 31980 visas.

    1. Säte
    2. Sätessockel

Dra kablaget

Note: Modellnr 31980 och 31981 är utrustade med ett kablage (dvs. sätesbrytarens kablage). Modellnr 31982 är utrustad med två kablage (dvs. sätesbrytarens kablage och kablage för säte med luftfjädring).

  • Montera sätesbrytarens kablage:

    1. Dra sätesbrytarens kablage mellan sätet och sätessockeln och mot maskinkablaget (Figur 2).

    2. Montera änden på sätesbrytarens kablage, märkt P1(Main Harness) på änden av maskinkablaget, märkt P11(Seat Switch).

      g299317

      Figur 2

      1. Sätesbrytarens kablage
      2. Maskinkablage

  • Montering av kablage för säte med luftfjädring (endast modellnr 31982):

    Montera änden av kablaget för säte med luftfjädring på änden av maskinkablaget, märkt P08(Opt. Air Ride Seat).

Slutföra monteringen

  1. Använd fyra muttrar för att fästa sätet på sätessockeln (Figur 3).

    g299346

    Figur 3

    1. Mutter

  2. Placera konsolen på sätesfästet (A i Figur 4).

    För modellerna 31900, 31901, 31907 och 31909: Kontrollera att gasvajern är placerad i mellanrummet vid sätesfästet ovanför kablaget (infällt A i Figur 4).

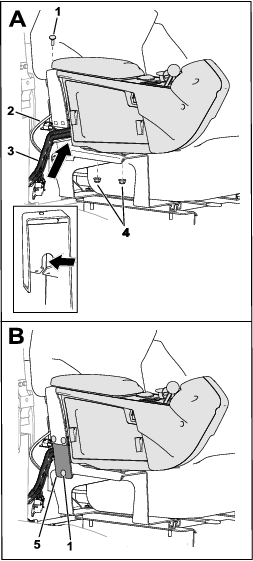

    g299331

    Figur 4

    1. Vagnsskruv
    2. Gasvajer
    3. Maskinkablage
    4. Muttrar
    5. Plåt

  3. Fäst konsolen på sätesfästet med de befintliga muttrarna [borttagna i Ställa in sätet] och en vagnsskruv och mutter (A i Figur 4).

    Dra åt skruven och muttern och dra åt de befintliga muttrarna till konsolreglarna.

  4. Fäst plattan på sätesfästet med tre vagnsskruvar och tre muttrar (B i Figur 4).

Anslut batteriet

Anslut batteriet, se avsnittet om elsystemets underhåll i bruksanvisningen.

Produktöversikt

Framåt-/bakåt-låsspak

Använd låsspaken för att justera sätets position framåt eller bakåt.

  • Modellnr 31980: Flytta låsspaken till vänster (Figur 5), flytta sätet till ett bekvämt läge och släpp sedan låsspärren för att låsa sätets position.

  • Modellnummer 31981 och 31982: Lyft på låsspaken för att frigöra sätet (Figur 6), flytta sätet till ett bekvämt läge och släpp sedan låsspärren för att låsa sätets position.

Important: Låsspaken måste låsa förarsätet i önskat läge. Förarsätet ska inte röra sig framåt eller bakåt när sätet är låst.

g300242

Figur 5

g299349

Figur 6

Modellnr 31981 visas.

Vrede för viktreglering

Endast modellnr 31981

Justera vredet (Figur 7) för att matcha din vikt (kg eller lbs).

g299348

Figur 7

Strömbrytare för justering av upphängning

Endast modellnr 31982

Flytta strömbrytaren (Figur 8) till vänster eller höger för att justera mängden dämpning.

g299347

Figur 8
