Kit de banco

Unidade de tração Groundsmaster® 3200 ou 3300

Model No. 31980-Serial No. 400000000 and Up

Model No. 31981-Serial No. 400000000 and Up

Model No. 31982-Serial No. 400000000 and Up

Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície plana.

  2. Engate o travão de estacionamento.

  3. Desça a unidade de corte.

  4. Desligue o motor e retire a chave.

  5. Desligue a bateria; consulte a secção de manutenção do sistema elétrico do Manual do utilizador.

Instalar o banco na unidade de tração

Peças necessárias para este passo:

Parafuso4
Porca8
Placa1
Cablagem do interruptor do banco1
Cablagem do banco pneumático (apenas modelo n.º 31982)1

Posicionar o conjunto do banco

  1. Remova a consola da base do banco e guarde as porcas.

    Important: Certifique-se de que suporta a consola depois de a remover de forma a que não corte nem fique pendurada pelos cabos e fios.

  2. Instale a extremidade do cabo do interruptor do banco rotulado P2(Seat Switch) no conector do interruptor do banco debaixo do banco.

  3. Alinhe as cavilhas do banco com os furos na base do banco (Figura 1).

    g299316

    Figura 1

    Mostrado o modelo n.º 31980.

    1. Banco
    2. Base do banco

Encaminhamento da cablagem

Note: Os modelos n.º 31980 e n.º 31981 estão equipados com uma cablagem (ou seja, a cablagem do interruptor do banco). O modelo n.º 31982 está equipado com duas cablagens (ou seja, a cablagem do interruptor do banco e a cablagem do banco pneumático).

  • Instalar a cablagem do interruptor do banco:

    1. Encaminhe a cablagem do interruptor do banco entre o banco e a base do banco e na direção da cablagem da máquina (Figura 2).

    2. Instale a extremidade da cablagem do interruptor do banco rotulado P1(Main Harness) para a extremidade da cablagem da máquina rotulada P1(Seat Switch).

      g299317

      Figura 2

      1. Cablagem do interruptor do banco
      2. Cablagem da máquina

  • Instalar a cablagem do banco pneumático (apenas modelo n.º 31982) :

    Instale a extremidade da cablagem do banco pneumático na extremidade da cablagem da máquina rotulada P08(Opt. Air Ride Seat).

Conclusão da instalação

  1. Utilize quatro porcas para prender o banco à base do banco (Figura 3).

    g299346

    Figura 3

    1. Porca

  2. Posicione a consola no suporte do banco (A em Figura 4).

    Para as máquinas modelos n.º 31900, 31901, 31907 e 31909: certifique-se de que o cabo do acelerador está colocado na folga do suporte do acelerador acima da cablagem (destaque A em Figura 4).

    g299331

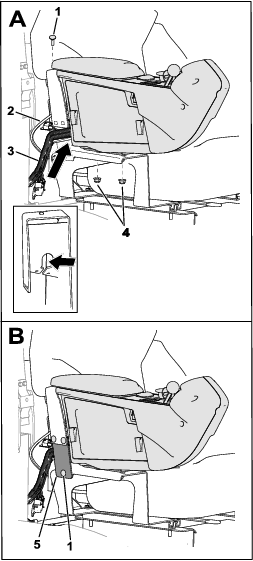

    Figura 4

    1. Parafuso de carroçaria
    2. Cabo do acelerador
    3. Cablagem da máquina
    4. Porcas
    5. Placa

  3. Prenda a consola ao suporte do banco com as porcas existentes [removidas em Posicionar o conjunto do banco] e um parafuso de carroçaria e porca (A em Figura 4).

    Aperte o parafuso de carroçaria e porca e, em seguida, aperte as porcas existentes nas cavilhas da consola.

  4. Prenda a placa ao suporte do banco com três parafusos de carroçaria e três porcas (B em Figura 4).

Ligação da bateria

Ligue a bateria; consulte a secção de manutenção do sistema elétrico do Manual do utilizador.

Descrição geral do produto

Alavanca de bloqueio frente/atrás

Use a alavanca de ajuste frente/atrás para mudar a posição para a frente/para trás do banco.

  • Modelo n.º 31980:Levante a alavanca para a esquerda (Figura 5), mova o banco para uma posição confortável e liberte a alavanca de bloqueio para fixar a posição do banco.

  • Modelo n.º 31980 e 31982:Levante a alavanca de bloqueio para libertar o banco (Figura 6), mova o banco para uma posição confortável e liberte a alavanca de bloqueio para fixar a posição do banco.

Important: A alavanca de bloqueio deve fixar o banco do operador na posição desejada. O banco do operador não se deve mover para a frente ou para trás quando o banco está bloqueado.

g300242

Figura 5

g299349

Figura 6

Mostrado o modelo n.º 31981.

Mostrador de ajuste de peso

Apenas modelo n.º 31981

Ajuste o mostrador (Figura 7) para corresponder ao seu peso (kg ou lb).

g299348

Figura 7

Interruptor de ajuste da suspensão

Apenas modelo n.º 31982

Mova o interruptor (Figura 8) para a esquerda ou direita para ajustar o nível de amortecimento.

g299347

Figura 8
