Kit sedile

Trattore Groundsmaster® Serie 3200 o 3300

Model No. 31980-Serial No. 400000000 and Up

Model No. 31981-Serial No. 400000000 and Up

Model No. 31982-Serial No. 400000000 and Up

Installazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Abbassate l'apparato di taglio.

  4. Spegnete il motore ed estraete la chiave.

  5. Scollegate la batteria; fate riferimento alla sezione relativa alla manutenzione del sistema elettrico del vostro Manuale dell’operatore.

Montaggio del sedile sul trattorino

Parti necessarie per questa operazione:

Bullone4
Dado8
Piastra1
Cablaggio preassemblato dell'interruttore del sedile1
Cablaggio preassemblato del sedile ad aria (solo modello n. 31982)1

Posizionamento del gruppo sedile

  1. Rimuovete il quadro di comando dalla base del sedile e conservate i dadi.

    Important: Reggete il quadro di comando dopo la rimozione, in modo che non resti piegato o appeso a cavi e fili.

  2. Montate l’estremità del cablaggio preassemblato dell’interruttore del sedile indicata come P2(Seat Switch) al connettore dell’interruttore del sedile sotto il sedile.

  3. Allineate i prigionieri del sedile ai fori nella base del sedile (Figura 1).

    g299316

    Figura 1

    Modello n. 31980 illustrato.

    1. Sedile
    2. Base del sedile

Disposizione del cablaggio preassemblato

Note: I modelli n. 31980 e 31981 sono dotati di 1 cablaggio preassemblato (ovvero, il cablaggio preassemblato dell’interruttore del sedile). Il modello n. 31982 è dotato di 2 cablaggi preassemblati (ovvero, il cablaggio preassemblato dell’interruttore del sedile e il cablaggio preassemblato del sedile ad aria).

  • Montaggio del cablaggio preassemblato dell’interruttore del sedile:

    1. Disponete il cablaggio preassemblato dell’interruttore del sedile tra il sedile e la relativa base e verso il cablaggio preassemblato della macchina (Figura 2).

    2. Montate l’estremità del cablaggio preassemblato dell’interruttore del sedile indicata come P1(Main Harness) sull’estremità del cablaggio preassemblato della macchina indicata come P11(Seat Switch).

      g299317

      Figura 2

      1. Cablaggio preassemblato dell'interruttore del sedile
      2. Cablaggio preassemblato della macchina

  • Montaggio del cablaggio preassemblato del sedile ad aria (solo modello n. 31982):

    Montate l’estremità del cablaggio preassemblato del sedile ad aria sull’estremità del cablaggio preassemblato della macchina indicato come P08(Opt. Air Ride Seat).

Completamento dell'installazione

  1. Utilizzate 4 dadi per fissare il sedile alla relativa base (Figura 3).

    g299346

    Figura 3

    1. Dado

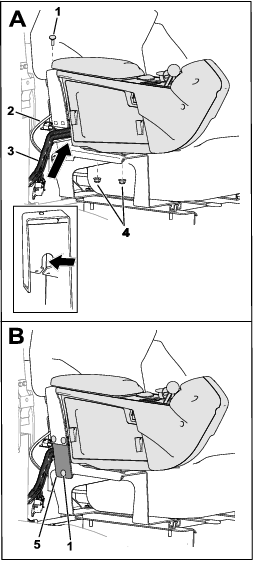

  2. Posizionate il quadro di comando sulla staffa del sedile (A nella Figura 4).

    Per le macchine con modello n. 31900, 31901, 31907 e 31909: assicuratevi che il cavo dell’acceleratore sia posizionato nello spazio della staffa del sedile sopra il cablaggio preassemblato (riquadro di A nella Figura 4).

    g299331

    Figura 4

    1. Bullone a testa tonda
    2. Cavo dell'acceleratore
    3. Cablaggio preassemblato della macchina
    4. Dadi
    5. Piastra

  3. Fissate il quadro di comando alla staffa del sedile con i dadi esistenti [rimossi al passaggio Posizionamento del gruppo sedile] e un bullone a testa tonda e un dado (A nella Figura 4).

    Serrate il bullone a testa tonda e il dado, quindi serrate i dadi esistenti sui prigionieri del quadro di comando.

  4. Fissate la piastra alla staffa del sedile con 3 bulloni a testa tonda e 3 dadi (B nella Figura 4).

Collegamento della batteria

Collegate la batteria; fate riferimento alla sezione relativa alla manutenzione del sistema elettrico del vostro Manuale dell’operatore.

Quadro generale del prodotto

Leva di bloccaggio in avanti/indietro

Utilizzate la leva di regolazione in avanti/indietro per modificare la posizione avanti/indietro del sedile.

  • Modello n. 31980: spostate la leva a sinistra (Figura 5), spostate il sedile in una posizione comoda, quindi rilasciate la leva di bloccaggio per fissare la posizione del sedile.

  • Modelli n. 31981 e 31982: sollevate la leva di bloccaggio per rilasciare il sedile (Figura 6), spostate il sedile in una posizione comoda e rilasciate la leva di bloccaggio per fissare la posizione del sedile.

Important: La leva di bloccaggio deve fissare il sedile dell'operatore alla posizione desiderata. Il sedile dell'operatore non deve muoversi in avanti o indietro quando è bloccato.

g300242

Figura 5

g299349

Figura 6

Modello n. 31981 illustrato.

Quadrante di regolazione del peso

Solo modello n. 31981

Regolate il quadrante (Figura 7) in base al vostro peso (kg).

g299348

Figura 7

Interruttore di regolazione della sospensione

Solo modello n. 31982

Spostate l’interruttore (Figura 8) a sinistra o destra per regolare il grado di ammortizzamento.

g299347

Figura 8
