Introdução

Esta máquina é um cortador de relva com transporte de utilizador e lâmina rotativa destinada a ser utilizada por operadores profissionais contratados em aplicações comerciais. Foi principalmente concebida para cortar a relva em parques, campos de golfe, campos desportivos e relvados comerciais bem mantidos. Não foi concebida para cortar arbustos, cortar relva e outras ervas ao longo de autoestradas nem para utilizações agrícolas.

Leia estas informações cuidadosamente para saber como utilizar o produto, como efetuar a sua manutenção de forma adequada, evitar ferimentos pessoais e danos no produto. A utilização correta e segura do produto é da exclusiva responsabilidade do utilizador.

Pode contactar a Toro diretamente através do site www.toro.com para obter informações sobre produtos e acessórios, para obter o contacto de um representante ou para registar o seu produto.

Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um representante de assistência autorizado ou com a assistência ao cliente Toro, indicando os números de série e modelo do produto. Figura 1 identifica a localização dos números de série e de modelo na travessa dianteira direita do chassis do produto. Escreva os números no espaço fornecido.

g009699

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que identifica perigos que podem provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

g000502

Neste manual são ainda utilizados dois termos para identificar informações importantes. A palavra Importante chama a atenção para informações especiais de ordem mecânica e a palavra Nota sublinha informações gerais que requerem especial atenção.

Este produto cumpre todas as diretivas europeias relevantes, para mais informações consultar a folha de Declaração de conformidade (DOC) em separado, específica do produto.

Como em algumas áreas existem regulamentos locais, estatais ou federais que exigem a utilização de um silenciador de escape no motor desta máquina, foi incorporado um silenciador de escape no conjunto do tubo de escape.

Os silenciadores de escape genuínos da Toro são aprovados pelo USDA Forestry Service.

Important: Este motor está equipado com um silenciador de escape e proteção contra chamas. Utilizar ou operar o motor em qualquer terreno com floresta, arbustos ou relva sem um silenciador de escape e proteção contra chamas mantido em boas condições ou motor adaptado, equipado e mantido para a prevenção de fogo é uma violação da secção 4442 do código de recursos públicos da Califórnia. Poderão existir leis semelhantes noutros estados ou zonas federais.

O sistema de ignição está em conformidade com a norma canadiana ICES-002

O Manual do proprietário do motor é fornecido para informações acerca do sistema de emissões, manutenção e garantia da US Environmental Protection Agency (EPA) e regulamento de controlo de emissões da Califórnia. A substituição pode ser solicitada através do fabricante do motor.

Aviso

CALIFÓRNIA

Proposição 65 Aviso

É do conhecimento do Estado da Califórnia que os gases de escape a alguns dos componentes deste veículo contêm químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Os pólos, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo; é do conhecimento do Estado da Califórnia que estes químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após a utilização.

É do conhecimento do Estado da Califórnia que a utilização deste produto pode causar exposição a químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Segurança

Esta máquina respeita ou ultrapassa as especificações das normas CEN EN 836:1997 (sempre que existam os autocolantes adequados) e ANSI B71.4-2012 em vigor na altura do seu fabrico.

A utilização ou manutenção indevida por parte do utilizador ou do proprietário pode provocar ferimentos. De modo a reduzir o risco de lesões, respeite estas instruções de segurança e preste toda a atenção ao símbolo de alerta de segurança, que indica CUIDADO, AVISO ou PERIGO – "instruções de segurança pessoal". O não cumprimento desta instrução pode resultar em acidentes pessoais ou mesmo em morte.

Práticas de utilização segura

As seguintes instruções são adaptadas das normas CEN EN 836:1997, ISO 5395:1990 e ANSI B71.4-2012.

Formação

  • Leia atentamente o Manual do utilizador e o restante material de formação. Familiarize-se com os controlos, sinais de segurança e com a utilização apropriada do equipamento.

  • Se o(s) utilizador(es) ou mecânico(s) não compreenderem o idioma do manual, compete ao proprietário a tarefa de lhes transmitir essas informações.

  • Nunca permita que se aproximem do cortador crianças ou pessoas que desconheçam as instruções de utilização e manutenção do cortador. Os regulamentos locais podem determinar restrições relativamente à idade do utilizador.

  • Nunca corte a relva com pessoas por perto, sobretudo no caso de crianças ou animais de estimação.

  • Não se esqueça que o operador ou utilizador é o único responsável por qualquer acidente e outros perigos causados a outrem ou aos seus bens.

  • Não transporte passageiros.

  • Os condutores e mecânicos devem procurar receber formação profissional. A formação dos utilizadores é da responsabilidade do proprietário. A respetiva formação deve destacar:

    • o cuidado e a concentração a ter durante a utilização deste tipo de equipamento;

    • o controlo da máquina numa inclinação não será recuperado com a utilização do travão. As principais razões para a perda do controlo são:

      • aderência insuficiente das rodas;

      • excesso de velocidade;

      • travagens inadequadas;

      • o tipo de máquina é inadequado para a tarefa;

      • falta de atenção às possíveis consequências do estado do piso, especialmente em declives;

  • O proprietário/utilizador pode evitar e é responsável por acidentes ou lesões provocados em si próprio, em terceiros ou em bens de qualquer tipo.

Preparação

  • Enquanto cortar a relva, use sempre calçado resistente, calças compridas, chapéu resistente, óculos de segurança e proteção auricular. O cabelo solto, roupas largas e jóias poderão ficar presos nas peças móveis. Nunca utilize o equipamento se usar sandálias ou estiver descalço.

  • Examine atentamente a área onde irá utilizar o equipamento, retirando qualquer objeto que possa ser projetado pela máquina.

  • Substitua os silenciadores avariados.

  • Verifique o estado do terreno para determinar quais os acessórios e engates necessários para executar a tarefa de forma adequada e segura. Utilize apenas acessórios e engates aprovados pelo fabricante.

  • Verifique que os comandos de presença do utilizador, interruptores de segurança e resguardos estão corretamente montados e em bom estado. Não utilize a máquina se estes componentes não estiverem a funcionar corretamente.

Manuseamento seguro dos combustíveis

  • Para evitar lesões pessoais ou danos materiais, tenha um cuidado extremo no manuseamento da gasolina. A gasolina é extremamente inflamável e os vapores são explosivos.

  • Apague todos os cigarros, charutos, cachimbos e outras fontes de ignição.

  • Utilize apenas um contentor para combustível aprovado.

  • Nunca retire a tampa do depósito, nem adicione combustível quando o motor se encontrar em funcionamento.

  • Deixe o motor arrefecer antes de adicionar combustível.

  • Nunca ateste a máquina no interior.

  • Nunca guarde a máquina ou o recipiente de combustível onde uma fonte de fogo, faísca ou luz piloto, como junto de uma caldeira ou outros eletrodomésticos.

  • Nunca encha recipientes no interior de um veículo ou camião ou reboque com um revestimento de plástico. Coloque sempre os recipientes no chão, longe do veículo, antes de os encher.

  • Retire o equipamento do camião ou do atrelado e abasteça-o no chão. Se tal não for possível, abasteça a máquina no veículo com um recipiente portátil e não a partir do bico de abastecimento normal.

  • Mantenha o bico sempre em contacto com o anel exterior do depósito de combustível ou com a abertura do recipiente até concluir a operação. Não utilize um dispositivo de abertura do bico.

  • Se o combustível for derramado para cima da roupa, mude de roupa imediatamente.

  • Nunca encha demasiado o depósito de combustível. Volte a colocar a tampa do combustível e aperte-a a bem.

Operação

  • Não utilize o motor em espaços confinados onde se acumulem gases de monóxido de carbono.

  • A operação de corte deve ser efetuada apenas com luz natural ou com iluminação artificial adequada.

  • Antes de tentar pôr o motor a funcionar, desative as embraiagens de engate das lâminas e aplique o travão de estacionamento.

  • Não coloque as mãos ou os pés perto ou por baixo das peças móveis. Mantenha-se sempre afastado da abertura de descarga.

  • Tenha em conta que não existem declives seguros. Os percursos em declives relvados requerem um cuidado especial. Para prevenir o capotamento:

    • não arranque nem pare bruscamente quando estiver a subir ou a descer um declive.

    • deve ser mantida uma velocidade baixa da máquina em declives e curvas apertadas.

    • esteja atento a lombas e valas e a outros perigos ocultos.

    • Nunca corte a relva em sentido transversal do declive, a não ser que a máquina tenha sido concebida para esse fim.

    • Use contrapeso(s) ou pesos de rodas quando tal for sugerido no manual do utilizador.

  • Esteja atento a buracos no terreno e a outros perigos ocultos.

  • Tome atenção ao tráfego quando utilizar a máquina perto de vias de circulação ou sempre que tiver de atravessá-las.

  • Pare a rotação das lâminas antes de atravessar superfícies que não sejam relvadas.

  • Nunca utilize a máquina com coberturas ou proteções danificadas, ou sem os dispositivos de segurança devidamente colocados. Certifique-se de que todos os interruptores de segurança se encontram montados, ajustados e a funcionar corretamente.

  • Antes de abandonar o lugar do utilizador:

    • pare numa zona nivelada;

    • desative a tomada de força e desça os engates;

    • engate o travão de parqueamento;

    • pare o motor e retire a chave.

      Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma operação com a carga total. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.

  • Desligue o motor

    • antes de reabastecer;

    • antes de fazer ajustes da altura .

    • antes de limpar obstruções;

    • antes de examinar, limpar ou reparar o cortador;

    • após embater num objeto estranho ou em caso de vibrações anormais. Inspecione o cortador quanto a danos e proceda a reparações antes de voltar a utilizar o equipamento.

  • Altere a regulação da velocidade do motor ao desligar o motor.

  • Mantenha mãos e pés afastados das unidades de corte.

  • Antes de recuar, olhe para trás e para baixo de modo a evitar acidentes.

  • Abrande e tome as precauções necessárias quando virar e atravessar estradas ou passeios. Pare as lâminas para que não rodem.

  • Tenha atenção à direção da descarga do cortador e não a aponte a ninguém.

  • Não utilize a máquina quando se encontrar sob o efeito de álcool ou drogas

  • Os raios podem causar ferimentos graves ou morte. Se forem vistos raios ou ouvidos trovões na área, não opere a máquina – procure abrigo.

  • Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião

  • Tome todas as precauções necessárias quando se aproximar de esquinas sem visibilidade, arbustos, árvores ou outros objetos que possam obstruir o seu campo de visão.

Manutenção e armazenamento

  • Mantenha todas as porcas e parafusos bem apertados para se assegurar que o equipamento funciona em condições de segurança.

  • Nunca guarde o veículo com combustível no depósito, armazenado num local fechado onde os gases possam entrar em contacto com chamas ou faíscas.

  • Espere que o motor arrefeça antes de o armazenar em ambiente fechado.

  • Para reduzir o risco de incêndio, mantenha o motor, silenciador, compartimento da bateria e a área de armazenamento de combustível livres de aparas de relva, folhas ou massa lubrificante em excesso.

  • Mantenha todas as peças em boas condições de trabalho e componentes hidráulicos corretamente apertados. Substitua todos os autocolantes ilegíveis e peças danificadas.

  • Se tiver que drenar o depósito de combustível, faça-o no exterior.

  • Tenha cuidado ao fazer ajustes na máquina, para não entalar os dedos nas lâminas em movimento ou em peças fixas da máquina.

  • Em cortadores de relva multilâminas, esteja atento ao facto de que a rotação de 1 lâmina pode provocar a rotação das restantes.

  • Desative as transmissões, baixe as unidades de corte, engate o travão de estacionamento, desligue o motor e retire a chave da ignição. Antes de efetuar o ajuste, a limpeza ou a reparação da máquina, aguarde até que esta pare por completo.

  • Elimine as aparas de relva e detritos das unidades de corte, transmissões, silenciadores e do motor, de modo a evitar riscos de incêndio. Limpe as zonas que tenham óleo ou combustível derramado.

  • Utilize apoios para suportar os componentes da máquina sempre que necessário.

  • Cuidadosamente, liberte a pressão dos componentes com energia acumulada.

  • Desligue a máquina antes de efetuar qualquer reparação. Desligue o terminal negativo em primeiro lugar e o terminal positivo no final. Volte a ligar o terminal positivo em primeiro lugar e o terminal negativo no final.

  • Tome todas as precauções necessárias quando efetuar a verificação das lâminas. Use luvas e tome as devidas precauções durante a respetiva manutenção.

  • Mantenha as mãos e os pés longe de peças em movimento. Se possível, não efetue qualquer ajuste quando o motor se encontrar em funcionamento.

  • Carregue as baterias num espaço aberto e bem ventilado, longe de faíscas e chamas. Retire a ficha do carregador da tomada antes de o ligar à bateria/desligar da bateria. Utilize roupas adequadas e ferramentas com isolamento.

  • Guarde a máquina com as unidades de corte na posição baixa ou use os trincos de segurança para fixar as plataformas laterais de maneira a impedi-las de baixar involuntariamente.

Transporte

  • Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião.

  • Utilize rampas de largura total para carregar a máquina num atrelado ou camião.

  • Prenda a máquina de forma segura utilizando correias, correntes, cabos ou cordas. As correias frontal e traseira devem estar dirigidas para baixo e para fora da máquina.

Segurança de operação do cortador Toro

A lista que se segue contém informações de segurança específicas dos produtos Toro, assim como outra informação útil não incluída nas normas CEN, ISO ou ANSI.

Este produto pode provocar a amputação de mãos e pés, e a projeção de objetos. Respeite sempre todas as instruções de segurança, de modo a evitar lesões graves ou mesmo a morte.

Se a máquina for utilizada com qualquer outro propósito, poderá pôr em perigo o utilizador ou outras pessoas.

Aviso

Os gases de escape contêm monóxido de carbono, um gás inodoro e venenoso que poderá provocar a morte.

Nunca ligue o motor num espaço fechado.

  • Aprenda a parar rapidamente o motor.

  • Não utilize a máquina quando calçar sandálias, ténis ou sapatilhas.

  • Recomenda-se a utilização de sapatos de proteção e calças compridas, por vezes exigidos por alguns regulamentos de segurança locais.

  • Manuseie o combustível com cuidado. Limpe todo o combustível derramado.

  • Verifique o funcionamento dos interruptores de segurança diariamente, de modo a garantir que a máquina funciona de forma correta. Se um interruptor apresentar qualquer defeito, deverá ser substituído antes de utilizar a máquina.

  • Antes de pôr o motor a funcionar, instale-se no banco do condutor.

  • A utilização da máquina requer atenção. Para evitar qualquer perda de controlo:

    • Não conduza a máquina nas proximidades de bancos de areia, depressões, cursos de água ou outros perigos.

    • Reduza a velocidade ao efetuar curvas pronunciadas. Evite paragens e arranques bruscos.

    • Quando se aproximar de cruzamentos, dê sempre a prioridade a quem se apresentar pela direita.

    • Utilize os travões de serviço nas descidas, de modo a reduzir a velocidade de avanço e manter o controlo da máquina.

  • Quando utilizar a máquina com o sistema de proteção contra capotamento (ROPS) montado remova o ROPS e use sempre o cinto de segurança.

  • Suba as unidades de corte quando conduzir a máquina de uma zona de trabalho para outra.

  • Não toque no motor, panela de escape ou silenciador, quando o motor se encontrar em funcionamento, ou logo depois de o ter parado, pois tratam-se de áreas que se podem encontrar a uma temperatura suscetível de provocar queimaduras graves.

  • Em qualquer declive existe a possibilidade do cortador se virar ou capotar mas o risco aumenta proporcionalmente em relação ao ângulo de inclinação. Deverão evitar-se declives acentuados.

    Para manter o controlo da máquina, baixe as unidades de corte ao descer declives.

  • Engrene a transmissão de tração lentamente, mantenha sempre o pé no pedal de tração especialmente quando está a descer.

    Utilize a marcha-atrás no pedal de tração para travar.

  • Se a máquina for abaixo quando estiver a subir um declive não volte a máquina. Recue lentamente e a direito ao descer o declive.

  • Quando uma pessoa ou um animal surgir repentinamente na área de corte, pare imediatamente de cortar. Uma utilização descuidada, combinada com a inclinação do terreno, ricochetes ou resguardos colocados incorretamente, pode provocar ferimentos devido a objetos projetados. Não deverá retomar a operação até que a zona se encontre deserta.

Manutenção e armazenamento

  • Certifique-se de que todas as ligações hidráulicas se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.

  • Afaste o corpo e as mãos de fugas ou bicos que projetem fluido hidráulico de alta pressão. Utilize papel ou cartão para encontrar fugas e não as mãos. O fluido hidráulico sob pressão pode penetrar na pele e provocar lesões graves. Em caso de penetração do fluido na pele, consulte imediatamente um médico.

  • Antes de desligar ou executar qualquer tarefa no sistema hidráulico, deve retirar a pressão do sistema, desligando o motor e fazendo baixar as unidades de corte e os acessórios.

  • Verifique regularmente o aperto e o desgaste dos tubos de combustível. Aperte-as ou repare-as conforme necessário.

  • Se for necessário colocar o motor em funcionamento para executar qualquer ajuste, deverá manter as mãos, pés, roupa e outras partes do corpo longe do motor e outras peças em movimento.

  • Para garantir a segurança e precisão do motor, solicite a um distribuidor autorizado da Toro a verificação do regime máximo do motor com um conta-rotações.

  • Se for necessário efetuar reparações de vulto ou se alguma vez necessitar de assistência, contacte um distribuidor Toro autorizado.

  • Use unicamente engates e peças sobressalentes aprovados pela Toro. A garantia poderá ser anulada se utilizar a máquina com acessórios ou engates não aprovados.

Nível de ruído

Groundsmaster 4500

Esta unidade apresenta um nível de potência acústica garantido de 104 dBA, que inclui um valor de incerteza (K) de 0,7 dBA.

O nível de potência acústica foi determinado de acordo com os procedimentos descritos na ISO 11094.

Groundsmaster 4700

Esta unidade apresenta um nível de potência acústica garantido de 105 dBA, que inclui um Valor de incerteza (K) de 0.7 dBA.

O nível de potência acústica foi determinado de acordo com os procedimentos descritos na ISO 11094.

Nível de pressão sonora

Groundsmaster 4500

Esta unidade apresenta um nível de pressão sonora no ouvido do operador de 88 dBA, que inclui um valor de incerteza (K) de 0,7 dBA.

O nível de pressão acústica foi determinado de acordo com os procedimentos descritos na EN 836.

Groundsmaster 4700

Esta unidade apresenta um nível de pressão sonora no ouvido do operador de 89d BA, que inclui um valor de incerteza (K) de 0,7 dBA.

O nível de pressão acústica foi determinado de acordo com os procedimentos descritos na EN 836.

Nível de vibração

Groundsmaster 4500

Mão-Braço

Nível de vibração medido na mão direita = 0.8 m/s2

Nível de vibração medido na mão esquerda = 0,8 m/s2

Valor de incerteza (K) = 0,4 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Estrutura

Nível de vibração medido = 0,2 m/s2

Valor de incerteza (K) = 0.1 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Groundsmaster 4700

Mão-Braço

Nível de vibração medido na mão direita = 0.4 m/s2

Nível de vibração medido na mão esquerda = 0,4 m/s2

Valor de incerteza (K) = 0.2 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Estrutura

Nível de vibração medido = 0,2 m/s2

Valor de incerteza (K) = 0.1 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Certificação de emissões do motor

O motor desta máquina possui a conformidade EPA Tier 4i e etapa 3a.

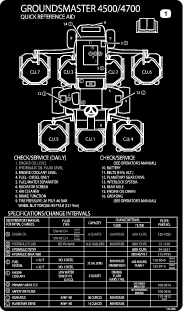

Autocolantes de segurança e de instruções

Graphic

Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

decal117-4763
decal121-3884
decal121-3887
decal120-4159
decal125-4604
decal117-4765
decal117-4766
decal106-6755
decal117-4764
decal98-4387
decal106-6754
decal112-5297
decal112-5298
decal125-4605
decalbatterysymbols
decal93-7272
decal117-2718
decal93-7818
decal125-4606
decal104-1086

Instalação

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Colar os autocolantes CE

Peças necessárias para este passo:

Autocolante de aviso (107-1972)3
Autocolante de aviso (112-5298)1

Se esta máquina for utilizada na UE, afixe os autocolantes de aviso CE por cima dos autocolantes de aviso em inglês.

Montagem do trinco do capot (apenas CE)

Peças necessárias para este passo:

Suporte do trinco1
Rebite2
Anilha1
Parafuso (¼ x 2 pol.)1
Porca de bloqueio, ¼ pol.1
  1. Solte o trinco do capot do suporte do trinco do capot.

  2. Retire os (2) rebites que prendem o suporte do trinco do capot ao capot (Figura 3). Retire o suporte do trinco do capot do capot.

    g012628
  3. Ao alinhar os furos de montagem, posicione o suporte do trinco CE e o suporte do trinco do capot no capot. O suporte do trinco tem de estar contra o capot (Figura 4). Não retire o parafuso e porca do braço do suporte do trinco.

    g012629
  4. Alinhe as anilhas com os orifícios no lado interior do capot.

  5. Aplique rebites nos suportes e nas anilhas ao capot (Figura 4).

  6. Prenda o trinco no suporte do trinco do capot (Figura 5).

    g012630
  7. Aperte o parafuso no outro braço do suporte do trinco do capot e prenda o trinco na posição (Figura 6). Aperte o parafuso firmemente, mas não aperte a porca.

    g012631

Ajuste da altura de corte

Important: Normalmente, esta plataforma corta aproximadamente 6 mm abaixo, em comparação com uma unidade de corte com cilindros, que tenha o mesmo ajuste. Pode ser necessário ajustar a plataforma de corte rotativa para 6 mm acima do valor de ajuste dos cilindros que cortam na mesma área.

Important: O acesso às unidades de corte traseiras é bastante melhorado se retirar a unidade de corte do trator. Se a unidade estiver equipada com um Sidewinder®, mova as unidades de corte para a direita, remova a unidade de corte traseira e deslize-a para o lado direito.

  1. Baixe a plataforma de corte até ao chão, desligue o motor e retire a chave da ignição.

  2. Desaperte o parafuso que prende o suporte da altura de corte à placa da altura de corte (frente e de cada lado) (Figura 7).

  3. Comece pelo ajuste dianteiro, retire o parafuso.

    g011344
  4. Enquanto estiver suportar a câmara, retire o espaçador (Figura 7).

  5. Mova a câmara para a altura de corte desejada e instale a cunha no orifício e ranhura da altura de corte designada (Figura 8).

    g026184
  6. Alinhe a placa roscada com a cunha.

  7. Coloque o parafuso apertando à mão.

  8. Repita os passos 4-7 para cada ajuste lateral.

  9. Aperte os três parafusos com uma força de 41 N·m. Aperte sempre o parafuso da frente primeiro.

    Note: Os ajustes de mais de 3,8 cm podem exigir a montagem temporária numa altura intermédia para evitar encravamento (por exemplo, passar de uma altura de corte de 3,1 a 7 cm.

Ajustar o raspador do rolo (opcional)

O raspador do rolo traseiro opcional foi concebido para trabalhar melhor quando houver uma folga uniforme de 0,5 a 1 mm entre o raspador e o rolo.

  1. Desaperte o bocal de lubrificação e o parafuso de fixação (Figura 9).

    g011346
  2. Deslize o raspador para cima ou para baixo até se obter uma folga de 0,5 a 1 mm entre a barra e o rolo.

  3. Fixe o bocal de lubrificação e aperte com uma força de 41 N·m em sequência alternada.

Instalar o abafador de mulch (opcional)

  1. Remova todos os detritos dos orifícios de montagem nas paredes traseira e esquerda da câmara.

  2. Instale o abafador de mulch na abertura traseira e fixe-o com 5 parafusos com cabeça flangeada (Figura 10).

    g011347
  3. Verifique se o abafador de mulch não toca nas pontas da lâmina e não fica a pressionar a face interna da parede da câmara traseira.

    Aviso

    Não utilize a lâmina de grande elevação com o abafador de mulch. A lâmina pode partir-se, provocando ferimentos ou mesmo a morte.

Lubrificação da máquina

Antes da sua utilização, a máquina deve ser lubrificada para garantir a lubrificação adequada. Consulte a secção Lubrificação. Não realizar uma lubrificação adequada pode causar uma falha prematura de peças vitais.

Verificação dos níveis de fluidos

  1. Verifique o nível do lubrificante do eixo traseiro antes de ligar o motor pela primeira vez, consulte Verificação do lubrificante do eixo traseiro na secção de Manutenção do sistema de transmissão.

  2. Verifique o nível do fluido hidráulico antes de pôr o motor em funcionamento pela primeira vez; consulte Verificar o nível do fluido hidráulico na secção Operação.

  3. Verifique o nível do óleo do motor antes e depois de pôr o motor em funcionamento pela primeira vez; consulte Verificar o nível do óleo do motor, na secção Operação.

Descrição geral do produto

Pedais de travão

Existem dois pedais (Figura 11) para controlar individualmente a tração das rodas, para apoiar nas mudanças de direção, assim como para ajudar a obter uma melhor tração em ladeiras.

Bloqueio do pedal de travão

A barra de bloqueio do pedal (Figura 11) liga ambos os pedais para engatar o travão de estacionamento.

Pedal do travão de parqueamento

Para engatar o travão de estacionamento, (Figura 11) junte os pedais com a alavanca de bloqueio do pedal, empurre para baixo o pedal da direita engatando o pedal de pé. Para libertar o travão de estacionamento, deverá pressionar um dos pedais do travão até que o bloqueio do travão de estacionamento desengate.

g009979

Pedal de tração

O pedal de tração (Figura 11) permite controlar o avanço e recuo da máquina. Pressione a zona superior do pedal para deslocar a máquina para a frente e a zona inferior para deslocar a máquina para trás.

Para parar, reduza a pressão exercida sobre o pedal, até que este volte à posição central.

Pedal de inclinação da direção

Para inclinar o volante da direção na sua direção, carregue no pedal (Figura 11) para baixo, e puxe o volante para si para a posição mais confortável e, em seguida, solte o pedal.

Ignição

A ignição (Figura 12) tem três posições: Desligar, Ligar/Pré-aquecimento e Arranque.

Interruptor da tomada de força

O interruptor da tomada de força (Figura 12) dispõe de duas posições: Para fora (arranque) e dentro (paragem). Puxe o botão de tomada de força para fora para engatar as lâminas da unidade de corte. Empurre o botão para desengatar as lâminas da unidade de corte.

Controlo de velocidade

Este interruptor (Figura 12) permite-lhe aumentar a velocidade durante o transporte do veículo. Para alternar entre a gama alta e baixa, as plataformas têm de estar levantadas, a tomada de força desengatada, a velocidade de cruzeiro desengatada, o pedal de tração na posição neutra e a máquina tem de se mover a uma velocidade lenta.

Note: As plataformas não operam e/ou não podem ser descidas a partir da posição de transporte quando o interruptor se encontra em gama alta.

g020433

Interruptores de elevação

Os interruptores de elevação (Figura 12) servem para levantar e baixar as unidades de corte. Prima os interruptores para a frente para baixar as unidades de corte e para trás para elevar as unidades de corte. Ao ligar a máquina, quando as unidades de corte se encontram na posição descida, prima o interruptor da esquerda para baixo para permitir às unidades de corte ficarem suspensas e cortar.

Note: As plataformas não descem enquanto estiver em gama de velocidade HI e não sobem se o operador abandonar o banco enquanto o motor se encontrar em funcionamento. Para descer as plataformas para assistência, rode a chave para a posição ON enquanto está sentado no banco.

Interruptor das luzes

Prima a extremidade inferior do interruptor (Figura 12) para ligar as luzes. Prima a extremidade superior do interruptor para desligar as luzes.

Ponto de corrente

O ponto de corrente (Figura 13) é utilizado para ligar acessórios elétricos opcionais de 12 volts.

g020512

Suporte do saco

Utilize o suporte do saco (Figura 13) para armazenamento.

Ajuste do banco

Alavanca de ajuste para a frente e para trás

Puxe a alavanca para fora para deslizar o banco para a frente ou para trás (Figura 14).

Manípulo de ajuste do apoio de braço do banco

Rode o manípulo para ajustar o ângulo do apoio do braço do banco.

Alavanca de ajuste do encosto do banco

Mova a alavanca para ajustar o ângulo do encosto do banco (Figura 14).

Indicador de peso

Indica quando o banco está ajustado ao peso do operador (Figura 14). O ajuste da altura é feito posicionando a suspensão dentro da gama da região verde.

g008837

Alavanca de ajuste de peso

Ajuste do peso do operador (Figura 14). Puxe a alavanca para cima para aumentar a pressão de ar e empurre para baixo para diminuir a pressão de ar. O devido ajuste é obtido quando o indicador de peso se encontra na região verde.

Utilização do ecrã LCD InfoCenter

O ecrã LCD InfoCenter apresenta informações sobre sua máquina, como o estado de utilização, os vários diagnósticos e outras informações sobre a máquina (Figura 15). Existe um ecrã de inicialização e um ecrã de informações principal do InfoCenter. Pode alternar entre o ecrã de inicialização e o ecrã de informações principal a qualquer altura pressionando qualquer um dos botões do InfoCenter e, em seguida, selecionando a seta direcional adequada.

g020650
  • Botão esquerdo, Botão de acesso ao menu/retroceder – pressione este botão para aceder aos menus InfoCenter. Também o pode utilizar para sair de qualquer menu que esteja a utilizar.

  • Botão do meio – utilize este botão para se deslocar pelos menus.

  • Botão direito – utilize este botão para abrir um menu em que uma seta para a direita indica conteúdo adicional.

  • Sinal sonoro – ativado quando baixar as plataformas ou para avisos ou erros.

    Note: O objetivo de cada botão pode mudar, dependendo do que é requerido no momento. Cada botão terá a indicação de um ícone apresentando a função atual.

Descrição dos ícones do InfoCenter

SERVICE DUEIndica quando deve ser efetuado o serviço programado
GraphicRPM/estado do motor – indica as RPM do motor
GraphicÍcone info
GraphicDefine a velocidade máxima de tração
GraphicRápido
GraphicLento
GraphicVentilação inversa – indica quando a ventilação está invertida
GraphicNecessária regeneração estacionária
GraphicVela de ignição—indica que a vela de ignição está ativa
GraphicEleve a plataforma esquerda
GraphicEleve a plataforma central
GraphicEleve a plataforma direita
GraphicO utilizador tem de se sentar no banco
GraphicIndicador de travão de estacionamento – indica quando o travão de estacionamento está acionado
GraphicIdentifica a gama como Rápida
GraphicPonto morto
GraphicIdentifica a gama como Lenta
GraphicTemperatura do líquido de arrefecimento – indica a temperatura do líquido de arrefecimento em °C ou °F
GraphicTemperatura (quente)
GraphicTração ou Pedal de tração
GraphicNegado ou não permitido
GraphicArranque do motor
GraphicPTO - indica que a tomada de força está ligada
GraphicInterromper ou desligar
GraphicMotor
GraphicIgnição
GraphicIndica quando as unidades de corte estão a ser baixadas
GraphicIndica quando as unidades de corte estão a ser levantadas
GraphicPalavra-passe PIN
GraphicTemperatura do óleo hidráulico - indica a temperatura do óleo hidráulico
GraphicCAN bus
GraphicInfoCenter
GraphicAvariado ou com falha
GraphicCentro
GraphicDireita
GraphicEsquerda
GraphicLâmpada
GraphicSaída do controlador TEC ou fio de controlo na cablagem
GraphicAlto: acima da gama permitida
GraphicBaixo: abaixo da gama permitida
Graphic/GraphicFora da gama
GraphicInterruptor
GraphicO utilizador tem de soltar o interruptor
GraphicO utilizador deve mudar para o estado indicado
Os símbolos são frequentemente combinados para formar frases. São mostrados alguns exemplos a seguir
GraphicO utilizador deve colocar a máquina em ponto-morto
GraphicArranque do motor negado
GraphicDesligamento do motor
GraphicLíquido de arrefecimento do motor muito quente
GraphicÓleo hidráulico muito quente
GraphicSentar ou engatar o travão de estacionamento

Utilização dos menus

Para aceder ao sistema de menus InfoCenter, pressione o botão de acesso ao menu quando está no menu principal. Isto vai levá-lo ao menu principal. Consulte as tabelas seguintes para obter uma sinopse das opções disponíveis dos menus:

Menu principal
Item de menuDescrição
FaultsO menu Faults (Falhas) contém uma lista das falhas recentes da máquina. Consulte o Manual de serviço ou o Distribuidor Toro autorizado para mais informações acerca do menu Falhas e as informações aqui contidas.
ServiceO menu Serviço contém informações sobre a máquina como, por exemplo, as horas de utilização e outros números semelhantes.
DiagnósticoO menu Diagnóstico indica os vários estados que a máquina possui no momento. Pode utilizar isto para solucionar determinados problemas, uma vez que o informa rapidamente que controlos da máquina estão ligados e quais estão desligados.
SettingsO menu Settings (Definições) permite-lhe personalizar e modificar as variáveis de configuração no ecrã InfoCenter.
AboutO menu About (Acerca) indica o número do modelo, número de série e versão de software da sua máquina.
Serviço
Item de menuDescrição
HoursIndica o número total de horas em que a máquina, o motor e a ventoinha estiveram a funcionar, bem como o número de horas em que a máquina foi transportada e sobreaquecida.
CountsIndica o número de pré-aquecimentos e arranques que a máquina teve.
Diagnóstico
Item de menuDescrição
Engine RunConsulte o Manual de manutenção ou o Distribuidor autorizado Toro para mais informações acerca do menu Funcionamento do motor e as informações aqui contidas.
Velas de igniçãoIndica se os seguintes itens estão ativos: Chave ligada, tempo limite limitado e velas incandescentes.
FanIndica se uma ventoinha está ativa nos seguintes casos: temperatura elevada do motor, temperatura elevada do óleo, temperatura elevada do motor ou hidráulica e ventoinha ligada.
Definições
Item de menuDescrição
UnitsControla as unidades utilizadas no InfoCenter. As escolhas do menu são Inglês ou Métricas.
LanguageControla o idioma utilizado no InfoCenter*.
LCD BacklightControla o brilho do ecrã LCD.
LCD ContrastControla o contraste do ecrã LCD.
Protected MenusPermite ao diretor de manutenção aceder a menus protegidos introduzindo uma palavra-passe.
Ralenti automático Controla o tempo em que o motor fica em ralenti, quando a máquina não está a ser utilizada.
Vel. de corte Controla a velocidade máxima enquanto está a cortar (gama baixa).
Vel. de trans. Controla a velocidade máxima enquanto está em transporte (gama alta).
Contrapeso Controla a quantidade de contrapeso aplicado pelas plataformas.
Smart Power (alimentação inteligente) Impede o atolamento em relva densa ao controlar automaticamente a velocidade da máquina e ao otimizar o desempenho de corte.

* Apenas o texto “voltado para o utilizador” é traduzido. Os ecrãs Falhas, Serviço e Diagnóstico são “voltados para o serviço ”. Os títulos estarão no idioma selecionado, mas os itens de menu estão em inglês.

Acerca
Item de menuDescrição
ModelIndica o número do modelo da máquina.
SNIndica o número de série da máquina.
S/W RevIndica a revisão de software do controlador principal.
InfoCenterIndica a revisão de software do InfoCenter.
CAN BusIndica o estado communication bus da máquina.

Utilizar os menus protegidos

Há 5 definições de configuração de funcionamento que são ajustáveis no menu de definições do InfoCenter: ralenti automático, velocidade máxima de corte, velocidade máxima de transporte, Smart Power e contrapeso da plataforma. Estas definições encontram-se no menu Protegido.

Acesso às definições do Menu protegido

Acesso às definições do Menu protegido

  • A partir do Menu principal, percorra até ao menu Definições e prima o botão direito.

  • No menu Definições, percorra até ao Menu protegido e prima o botão direito.

  • Para introduzir a palavra-passe, utilize o botão central para definir o primeiro dígito e depois prima o botão direito para avançar para o próximo dígito.

  • Utilize o botão central para definir o segundo dígito e depois prima o botão direito para avançar para o próximo dígito.

  • Utilize o botão central para definir o terceiro dígito e depois prima o botão direito para avançar para o próximo dígito.

  • Utilize o botão central para definir o quarto dígito e depois prima o botão direito.

  • Prima o botão do meio para introduzir o código.

A capacidade para visualizar e alterar as definições no menu Protegido pode ser alterada. Assim que tiver acedido ao menu Protegido, percorra até encontrar Proteger config. Utilizando o botão direito, alterar as Proteger config. para OFF permitirá a possibilidade de visualizar e alterar as definições no menu Protegido sem introduzir palavra-passe. Alterar as Proteger config. para ON irá ocultar as opções protegidas e implicará a introdução de uma palavra-passe para alterar as definições no menu Protegido. Depois de ser configurada a palavra-passe, o interruptor tem de ser desligado e voltado a ligar para ativar e guardar esta função.

Definir o ralenti automático

  • No menu Definições, percorra até Ralenti automático

  • Prima o botão direito para alterar o tempo de ralenti automático entre OFF, 8S, 10S, 15S, 20s e 30S.

Para configurar a velocidade de corte

  • No menu Definições, percorra até ao menu Velocidade de corte e prima o botão direito.

  • Utilize o botão direito para aumentar a velocidade máxima de corte (50%, 75% ou 100%).

  • Utilize o botão central para diminuir a velocidade máxima de corte (50%, 75% ou 100%).

  • Prima o botão esquerdo para sair.

Para configurar a velocidade de transporte

  • No menu Definições, percorra até ao menu Vel. de transporte e prima o botão direito.

  • Utilize o botão direito para aumentar a velocidade máxima de transporte (50%, 75% ou 100%).

  • Utilize o botão central para diminuir a velocidade máxima de transporte (50%, 75% ou 100%).

  • Prima o botão esquerdo para sair.

Para ligar/desligar o Smart Power

  • No menu Definições, percorra até Smart Power.

  • Prima o botão direito para alternar entre ON e OFF.

  • Prima o botão esquerdo para sair.

Para configurar o contrapeso

  • No menu Definições, percorra até ao menu Contrapeso e prima o botão direito.

  • Prima o botão direito para alternar entre Baixo, Médio e Elevado

Quando terminar no menu Protegido, prima o botão esquerdo para sair para o menu Principal, depois prima o botão esquerdo para sair para o menu Funcionamento.

Note: As especificações e o desenho do produto estão sujeitos a alterações sem aviso prévio.

 4500-D4700-D
Largura de corte2,8 m3,8 m
Largura total, unidades de corte descidas286 cm391 cm
Largura total, unidades de corte elevadas (transporte)224 cm224 cm
Comprimento total370 cm370 cm
Altura com proteção contra capotamento216 cm216 cm
Espaço livre acima do solo15 cm15 cm
Bitola, dianteira224 cm224 cm
Bitola, traseira141 cm141 cm
Distância entre os eixos171 cm171 cm
Peso líquido (com unidades de corte e sem fluidos)1860 kg2200 kg
Plataforma de corte
Comprimento86,4 cm
Largura86,4 cm
Altura24,4 cm à montagem de suporte26,7 cm a altura de corte de 19 mm34,9 cm a altura de corte de 102 mm
Peso88 kg

Acessórios

Está disponível uma seleção de engates e acessórios aprovados pela Toro para utilização com a máquina, para melhorar e expandir as suas capacidades. Contacte um representante ou um distribuidor autorizado ou vá a www.Toro.com para uma lista de todos os engates e acessórios aprovados.

Funcionamento

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Cuidado

Esta máquina produz níveis de ruído na ordem dos 85 dBA ao nível do ouvido do utilizador, podendo provocar perda de audição no caso de uma utilização prolongada.

Deverá utilizar proteções para os ouvidos quando utilizar este máquina.

Cuidado

Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.

Retire a chave da ignição antes de fazer qualquer revisão.

Verificação do nível de óleo do motor

Intervalo de assistênciaProcedimento de manutenção
Em todas as utilizações ou diariamente
  • Verificação do nível de óleo do motor.
  • O motor já é enviado com óleo no cárter; no entanto, o nível de óleo deverá ser verificado antes e depois de ligar o motor pela primeira vez.

    A capacidade do cárter é de aproximadamente 5,7litros com o filtro.

    Utilize óleo de motor de alta qualidade que satisfaça as seguintes especificações:

    • Nível de classificação API necessário: CH-4, CI-4 ou superior.

    • Óleo preferido: SAE 15W-40 (acima de -18 °C)

    • Óleo alternativo: SAE 10W-30 ou 5W-30 (todas as temperaturas)

      Note: O óleo Toro Premium Engine encontra-se disponível no seu distribuidor na viscosidade 15W-40 ou 10W-30. Consulte o catálogo das peças para saber quais são os números das peças.

      Note: A melhor altura para verificar o nível de óleo do motor será quando o motor estiver frio antes do dia de trabalho começar. Se já tiver funcionado, espere 10 minutos até o óleo voltar para o reservatório e verifique depois. Se o nível de óleo estiver exatamente na marca ou abaixo da marca “ADD” (adicionar) na vareta, adicione óleo até o nível atingir a marca “FULL” (cheio). Não encha demasiado. Se o nível de óleo se encontrar entre as marcas Cheio e Adicionar, não é necessário adicionar óleo.

    1. Estacione a máquina numa superfície nivelada.

    2. Desengate os trincos da cobertura do motor e abra a cobertura do motor.

    3. Retire a vareta, limpe-a, coloque-a no tubo e volte a retirá-la em seguida.

      O nível de óleo deve encontrar-se na zona de segurança (Figura 16).

      g020435
    4. Se o nível de óleo se encontrar abaixo da zona de segurança, deverá retirar a tampa de enchimento (Figura 16) e adicionar óleo até que o nível atinja a marca desejada. Não encha demasiado.

      Note: Quando utilizar um óleo diferente deve esvaziar todo o óleo existente no cárter antes de adicionar óleo novo.

    5. Volte a montar a tampa e a vareta.

    6. Feche a cobertura do motor e fixe-a com os trincos.

    Verificação do sistema de arrefecimento

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação do sistema de arrefecimento.
  • Deverá verificar o nível do líquido de arrefecimento no início de cada dia de trabalho. A capacidade do sistema é de 8,5litros

    1. Retire cuidadosamente o tampão do radiador.

      Cuidado

      Se o motor esteve em funcionamento, o líquido de refrigeração pressurizado e quente pode derramar-se e provocar queimaduras.

      • Não abra o tampão do radiador quando o motor estiver a funcionar.

      • Use um trapo quando abrir o tampão do radiador, fazendo-o lentamente para permitir a saída do vapor.

      g009702
    2. Verifique o nível do líquido de arrefecimento do radiador. O radiador deverá encontrar-se cheio de líquido até ao cimo do tubo de enchimento e o nível de líquido no depósito de expansão deverá atingir a marca FULL (cheio) (Figura 17).

    3. Se o nível do líquido de arrefecimento for baixo, deverá juntar uma solução 50/50 de anticongelante à base de água e etileno-glicol. Não use produtos de arrefecimento de água ou à base álcool/metanol.

    4. Volte a montar as tampas no radiador e no depósito de expansão.

    Encher o depósito de combustível

    Use apenas gasóleo limpo ou biodiesel com baixo conteúdo (<500 ppm) ou ultra baixo conteúdo (<15 ppm) de enxofre. A classificação mínima de cetano deve ser 40. Adquira combustível em quantidades que possam ser usadas no prazo de 180 dias para assegurar a pureza do combustível.

    Capacidade do depósito de combustível: 83litros

    Utilize gasóleo de Verão (N.º 2-D) a temperaturas superiores a -7°C e gasóleo de inverno (N.º 1-D ou mistura N.º 1-D/2-D) abaixo de -7°C. A utilização de gasóleo de Inverno a temperaturas inferiores proporciona um ponto de inflamação mais baixo e caraterísticas de fluxo frio que facilitam o arranque e reduzem a obstrução do filtro de combustível.

    A utilização de gasóleo de Verão acima de -7°C contribui para uma maior duração da bomba de combustível e maior potência quando comparado com o gasóleo de inverno.

    Important: Não utilize querosene nem gasolina em vez de gasóleo. A não observação desta precaução danifica o motor.

    Aviso

    O combustível pode ser prejudicial ou mesmo fatal quando ingerido. A exposição prolongada a vapores pode provocar lesões graves ou doenças.

    • Evite inalar vapores durante muito tempo.

    • Mantenha a cara afastada do bico e do depósito de combustível ou da abertura do condicionador.

    • Mantenha o combustível afastado dos olhos e da pele.

    Preparado para Biodiesel

    Esta máquina também pode usar um combustível com mistura de biodiesel de até B20 (20% biodiesel, 80% petrodiesel). A parte de petrodiesel deve ter baixo teor ou ultra baixo teor de enxofre. Tome as seguintes precauções:

    • A parte de biodiesel do combustível tem de cumprir as especificações ASTM D6751 ou EN 14214.

    • A composição do gasóleo de mistura deve cumprir a ASTM D975 ou EN 590.

    • As superfícies pintadas podem ser danificadas pelas misturas de biodiesel.

    • Utilize misturas B5 (conteúdo de biodiesel de 5%) ou inferiores no tempo frio.

    • Verifique os vedantes, tubos e juntas em contacto com o combustível, uma vez que podem degradar-se ao longo do tempo.

    • Pode ocorrer obstrução do filtro durante algum tempo após mudar para misturas de biodiesel.

    • Contacte o distribuidor se desejar mais informações sobre o biodiesel.

    Perigo

    Em determinadas circunstâncias, o combustível é extremamente inflamável e altamente explosivo. Um incêndio ou explosão de combustível pode resultar em queimaduras e danos materiais.

    • Utilize sempre um funil e encha o depósito de combustível no exterior, numa zona aberta, quando o motor se encontrar desligado e frio. Limpe todo o combustível derramado.

    • Nunca encha o depósito de combustível num reboque fechado.

    • Não encha completamente o depósito de combustível. Adicione gasolina ao depósito de combustível até que o nível se encontre 25 mm abaixo da parte superior do depósito, não do tubo de enchimento. Este espaço no depósito permite a expansão do combustível.

    • Não fume quando estiver a manusear combustível e mantenha-se afastado de chamas abertas ou faíscas que possam inflamar os vapores de combustível existentes nesse meio.

    • Guarde a gasolina num recipiente aprovado e mantenha-a longe do alcance das crianças. Nunca adquira mais do que o combustível necessário para 180 dias.

    • Não utilize a máquina sem que todos os componentes do sistema de escape estejam corretamente montados e em boas condições de funcionamento.

    1. Retire a tampa do depósito de combustível (Figura 18).

      g009982
    2. Encha o depósito de combustível comgasóleo n.º 2 apenas até 25 mm abaixo do topo do depósito, e não até ao tubo de enchimento. Em seguida volte a montar a tampa.

      Note: Se for possível, encha o depósito de combustível após cada utilização. Isto minimiza uma eventual formação de condensação dentro do depósito de combustível.

    Perigo

    Em determinadas condições durante o abastecimento, pode ser libertada eletricidade estática que provoca uma faísca que pode inflamar os vapores do combustível. Um incêndio ou explosão provocado(a) por combustível pode resultar em queimaduras e danos materiais.

    • Coloque sempre os recipientes de combustível no chão, longe do veículo, antes de os encher.

    • Não encha os recipientes de combustível no interior de uma carrinha, outro veículo ou um atrelado, porque os revestimentos do interior ou a cobertura de plástico da carrinha podem isolar o recipiente e abrandar a perda de energia estática do mesmo.

    • Sempre que possível, retire a máquina do veículo ou do atrelado e encha o depósito da máquina com as respetivas rodas no chão.

    • Se tal não for possível, abasteça a máquina no veículo ou no atrelado a partir de um recipiente portátil e não do bico de abastecimento normal.

    • Se for necessário utilizar um bico de abastecimento, mantenha-o em contacto permanente com o anel exterior do depósito de combustível ou com a abertura do recipiente até concluir a operação.

    Verificar o nível do fluido hidráulico

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação do nível do fluido hidráulico.
  • O reservatório da máquina é enchido na fábrica com aproximadamente 28,4 l de fluido hidráulico de grande qualidade. Verifique o nível de fluido hidráulico antes de ligar o motor pela primeira vez e diariamente, a partir daí. O fluido de substituição recomendado é o seguinte:

     Fluido hidráulico Toro Premium All Season (disponível em recipientes de 18.9 litros ou tambores de 208 litros). Consulte o catálogo das peças ou o distribuidor Toro para saber quais são os números destas peças.

    Outros fluidos: Se não estiver disponível fluido Toro podem utilizar-se outros fluidos desde que satisfaçam todas as seguintes propriedades de material e especificações industriais. Não recomendamos a utilização de fluido sintético. Consulte o seu distribuidor de lubrificantes para adquirir um produto satisfatório. Nota: A Toro não assume a responsabilidade por danos causados devido ao uso de substitutos inadequados, pelo que recomendamos a utilização exclusiva de produtos de fabricantes com boa reputação no mercado.

    Fluido hidráulico antidesgaste com índice de viscosidade elevada/ponto de escoamento baixo, ISO VG 46
     Propriedades do material:
      Viscosidade, ASTM D445cSt 40°C: 44 a 48cSt a 100°C: 7,9 a 8,5
      Índice de viscosidade ASTM D2270140 para 160
      Ponto de escoamento, ASTM D97-37°C até -45°C
     Especificações industriais:
      Vickers I-286-S (nível de qualidade), Vickers M-2950-S (nível de qualidade), Denison HF-0

    Fluido hidráulico biodegradável Premium – Mobil EAL EnviroSyn 46H

    Important: Mobil EAL EnviroSyn 46H é o único fluido biodegradável sintético aprovado pela Toro. Este fluido é compatível com os elastómeros utilizados nos sistemas hidráulicos da Toro e é adequado a uma vasta gama de condições térmicas. Este fluido é compatível com óleos minerais convencionais, mas para um desempenho e biodegradabilidade máximos deve remover totalmente o fluido convencional do sistema hidráulico. O óleo encontra-se disponível em contentores de 19 litros ou tambores de 208 litros junto do seu distribuidor Mobil.

    Important: A maioria dos fluidos são incolores, o que dificulta a deteção de fugas. Encontra-se à sua disposição um aditivo vermelho para o óleo do sistema hidráulico, em recipientes de 20ml. Um recipiente é suficiente para 15 a 22litros de óleo hidráulico. Poderá encomendar a peça n.º 44-2500 ao seu distribuidor Toro.

    1. Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor e retire a chave da ignição.

    2. Limpe a zona em redor do tubo de enchimento e da tampa do depósito hidráulico (Figura 19). Retire a tampa do tubo de enchimento.

      g012394
    3. Retire a vareta do tubo de enchimento e limpe-a com um pano limpo. Introduza a vareta no tubo de enchimento, retire-a e verifique o nível do fluido. O nível de óleo deverá ficar entre as duas marcas da vareta.

    4. Se o nível estiver baixo, junte fluido suficiente para o nível subir até à marca superior.

    5. Volte a colocar a tampa e a vareta no tubo de enchimento.

    Verificar a pressão dos pneus

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verifique a pressão dos pneus.
  • Os pneus são colocados sob pressão excessiva aquando do seu envio. Portanto, deve libertar algum ar para reduzir a pressão. A pressão correta dos pneus é de 1,38 bar. Verifique a pressão dos pneus diariamente.

    Important: Mantenha a pressão recomendada em todos os pneus, de modo a garantir uma boa qualidade de corte e um desempenho adequado da máquina. Não utilize uma pressão baixa nos pneus.

    Ligação e desligação do motor

    Ligação do motor

    Important: O sistema de combustível deverá ser drenado após a ocorrência de uma das seguintes situações:

    • Paragem do motor por falta de combustível.

    • Manutenção dos componentes do sistema de combustível.

    1. Retire o pé do pedal de tração e certifique-se de que este se encontra na posição neutra. Certifique-se de que o travão de estacionamento se encontra ativado.

    2. Rode a chave da ignição para a posição RUN (arrancar). A luz indicadora acende.

    3. Quando a luz indicadora das velas apagar, rode a chave da ignição para a posição START (ligar). Liberte imediatamente a chave quando o motor arrancar, deixando-a regressar à posição RUN (arrancar). Ajuste da velocidade do motor.

      Important: O motor de arranque não deverá funcionar mais de 30 segundos em cada tentativa, de modo a não prejudicar o seu desempenho. Se o motor não arrancar no espaço de 30 segundos, rode a chave para a posição OFF (desligar), volte a verificar os comandos e os procedimentos efetuados, aguarde mais 30 segundos e repita o procedimento de arranque.

      Quando a temperatura ambiente for inferior a -7 °C, o motor de arranque poderá funcionar 2 vezes durante 30 segundos, com um intervalo de 60 segundos entre as duas tentativas.

      Cuidado

      Desligue o motor e aguarde até todas as peças móveis estarem paradas antes de verificar se existem fugas de óleo, peças soltas ou quaisquer outros problemas.

    Paragem do motor

    Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma operação com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.

    Note: Baixe as unidades de corte até ao solo sempre que a máquina está estacionada. Isto alivia a carga hidráulica do sistema, evita o desgaste nas peças do sistema e evita também um abaixamento acidental das unidades de corte.

    1. Desloque o interruptor da tomada de força para a posição OFF (desligar).

    2. Engate o travão de estacionamento.

    3. Regressar a ralenti baixo do motor.

    4. Rode a chave da ignição para a posição Off (desligar).

    5. Tire a chave da ignição para evitar arranques acidentais.

    Smart Power (alimentação inteligente)

    Com Toro Smart Power™, o utilizador não tem de ouvir a velocidade do motor em condições difíceis. A Smart Power impede o atolamento em relva densa ao controlar automaticamente a velocidade da máquina e ao otimizar o desempenho de corte.

    Inversão do funcionamento da ventilação

    A velocidade da ventilação é controlada pela temperatura do óleo hidráulico e pela temperatura do líquido de refrigeração do motor. É iniciado automaticamente um ciclo inverso quando a temperatura de refrigeração ou a hidráulica atingem um determinado ponto. Esta inversão irá ajudar a soprar detritos do painel traseiro e a baixar as temperaturas de refrigeração e do óleo hidráulico. Ao premir simultaneamente os botões exteriores no InfoCenter durante 4 segundos, a ventilação conclui um ciclo inverso iniciado manualmente. Recomenda-se que se inverta a ventoinha quando o painel traseiro está entupido ou antes de ir para a área de armazenamento ou loja.

    Ralenti automático

    A máquina está equipada com ralenti automático que coloca automaticamente o motor numa velocidade baixa quando todas as seguintes funções não estão a ser utilizadas, durante um período pré-determinado previamente definido no InfoCenter.

    • O pedal de tração volta à posição de ponto-morto

    • A tomada de força está desengatada

    • Nenhum dos interruptores de elevação está ativado

      Quando alguma das funções anteriores é iniciada, a máquina regressa automaticamente à posição de configuração da velocidade do motor.

    Vel. de corte

    Supervisor (menu Protegido)

    Permite ao supervisor definir a velocidade máxima de corte da máquina, em incrementos de 50%, 75% ou 100%, à qual o utilizador pode cortar (gama baixa).

    Consulte “Utilizar o ecrã LCD do InfoCenter”, na secção “Funcionamento” deste manual, para o procedimento de definir a velocidade de corte.

    Operador

    Permite ao utilizador ajustar a velocidade máxima de corte da máquina (gama baixa), dentro das definições pré-ajustadas pelos supervisores. Quando estiver no ecrã principal ou de inicialização do InfoCenter, prima o botão do meio (ícone Graphic) para ajustar a velocidade.

    Note: Quando alternar entre gamas baixas e altas, as definições serão transferidas com base na definição anterior. As definições são repostas quando a máquina é desligada.

    Vel. de transporte

    Supervisor (menu Protegido)

    Permite ao supervisor definir a velocidade máxima de transporte da máquina, em incrementos de 50%, 75% ou 100%, à qual o utilizador pode transportar (gama alta).

    Consulte “Utilizar o ecrã LCD do InfoCenter”, na secção “Funcionamento” deste manual, para o procedimento de definir a velocidade de transporte.

    Operador

    Permite ao utilizador ajustar a velocidade máxima de transporte da máquina (gama alta), dentro das definições pré-ajustadas pelos supervisores. Quando estiver no ecrã principal ou de inicialização do InfoCenter, prima o botão do meio (ícone Graphic) para ajustar a velocidade.

    Note: Quando alternar entre gamas baixas e altas, as definições serão transferidas com base na definição anterior. As definições são repostas quando a máquina é desligada.

    Contrapeso

    O sistema de contrapeso mantém a contrapressão hidráulica nos cilindros de elevação da plataforma. Esta pressão de contrapeso transfere o peso da plataforma de corte para as rodas do cortador para melhorar a tração. A pressão do contrapeso tem sido configurado de fábrica para obter um equilíbrio ideal do aspeto após o corte e capacidade de tração na maioria das condições do relvado. Diminuir o contrapeso pode produzir uma plataforma de corte mais estável, mas pode diminuir a capacidade de tração. Aumentar o contrapeso pode aumentar a capacidade de tração, mas pode causar problemas de aspeto após o corte.

    Em alturas diferentes da época de corte ou quando as condições do relvado variam, o valor de contrapeso (elevação) necessário nas plataformas de corte pode ser alterado para se adequar às condições existentes.

    Consultar Utilizar o ecrã LCD do InfoCenter, na secção Funcionamento deste manual, para o procedimento de definir a pressão do contrapeso.

    Verificação dos interruptores de segurança

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação dos interruptores de segurança.
  • Cuidado

    A máquina poderá arrancar inesperadamente se os interruptores de bloqueio de segurança se encontrarem desligados ou danificados e provocar lesões.

    • Não desative os interruptores de bloqueio.

    • Verifique o funcionamento dos interruptores de bloqueio diariamente e substitua todos os interruptores danificados antes de utilizar a máquina.

    A máquina possui interruptores de segurança no sistema elétrico. Estes interruptores foram concebidos para parar a máquina quando o utilizador se levantar do seu banco após ter carregado no pedal de tração. No entanto, o utilizador poderá abandonar o banco enquanto o motor se encontrar em funcionamento e se o pedal de tração se encontrar na posição neutra. Ainda que o motor continue a funcionar, se o interruptor da tomada de força for desengatada e o pedal de tração libertado, recomenda-se que desligue o motor antes de abandonar o banco.

    Para verificar o funcionamento dos interruptores de segurança siga o seguinte procedimento:

    1. Conduza a máquina lentamente para uma zona espaçosa e aberta. Baixe a unidade de corte, desligue o motor e engate o travão de estacionamento.

    2. Sente-se no banco e pressione o pedal de tração. Tente ligar o motor. O motor não deverá arrancar. Se o motor arrancar, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.

    3. Sente-se no banco e ligue o motor. Levante-se e desloque o interruptor da tomada de força para a posição ON (ligar). A tomada de força não se deve acionar. Se a tomada de força se acionar, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.

    4. Sente-se no banco, engate o travão de estacionamento e ligue o motor. Retire o pedal de tração da posição Ponto morto. O InfoCenter irá apresentar “tração negada” e a máquina não se deve mover. Se o motor se mover, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.

    Empurrar ou rebocar a máquina

    Em caso de emergência, a máquina pode ser empurrada ou rebocada, ativando a válvula de derivação na bomba hidráulica de deslocação variável e puxando ou rebocando a máquina.

    Important: Não reboque a máquina a uma velocidade superior a 3–4,8 km/h porque o sistema interno de transmissão pode sofrer danos. A válvula de derivação deverá ser aberta sempre que a máquina for empurrada ou rebocada.

    Important: Se for necessário empurrar ou rebocar a máquina num sentido inverso ao normal, deverá também desviar a válvula de verificação da transmissão da tração às quatro rodas. Para desviar a válvula de retenção, ligue uma mangueira (Mangueira, peça n.º 95-8843, encaixe, n.º 95-0985 [Qte. 2], e bocal hidráulico, n.º 340-77 [Qte. 2]) ao ponto de ensaio de pressão da tração de marcha atrás, que se encontra no hidróstato, e ao ponto que se encontra entre os pontos M8 e P2 no coletor de tração traseiro que se encontra atrás do pneu dianteiro.

    1. Abra o capot e localize as válvulas de distribuição (Figura 20) na parte superior da bomba, por detrás das caixas da bateria/armazenamento.

    2. Rode cada válvula 3 voltas no sentido contrário ao dos ponteiros do relógio para abrir e permitir a passagem do óleo internamente. Não abrir mais de 3 voltas. Depois de o fluido passar a máquina pode ser deslocada lentamente sem danificar a transmissão.

      g020510
    3. Feche as válvulas de derivação antes de ligar o motor. Aperte a 70 N·m para fechar a válvula.

    Pontos de suspensão

    • Na parte dianteira da máquina, na estrutura do lado interior de cada pneu de direção

    • Na parte traseira da máquina, no centro do eixo

    Pontos de reboque

    • Em cada lado da estrutura perto do banco do operador

    • Pára-choques traseiro

    Caraterísticas de funcionamento

    A condução da máquina devido à transmissão hidrostática e às suas caraterísticas é bastante diferente da maioria das máquinas de manutenção de relvados. Quando operar a unidade de tração e unidades de corte, tenha em conta a transmissão, a velocidade do motor, a carga nas lâminas de corte e os travões.

    Com Toro Smart Power™, o utilizador não tem de ouvir a velocidade do motor em condições difíceis. A Smart Power impede o atolamento em relva densa ao controlar automaticamente a velocidade da máquina e ao otimizar o desempenho de corte.

    Outra característica que deverá tomar em linha de conta é a utilização dos pedais que se encontram ligados aos travões. Os travões podem ser utilizados para facilitar a mudança de direção da máquina. Deverá, no entanto, utilizá-los com algum cuidado, especialmente em relva macia ou molhada, já que poderá danificar a relva acidentalmente. Outra vantagem dos travões é a sua capacidade de manutenção da tração. Por exemplo, em algumas inclinações, a roda dianteira pode derrapar e fazer com que a máquina perca tração. Se tal acontecer, deverá pressionar o pedal de tração gradual e intervaladamente até que a roda dianteira pare de derrapar, aumentando deste modo a tração da roda traseira.

    Tome todas as precauções necessárias quando utilizar a máquina em declives. Certifique-se de que o dispositivo de fixação do banco se encontra engatado e de que o cinto está corretamente colocado. Conduza lentamente e evite mudanças de direção bruscas, de modo a prevenir qualquer capotamento. Para aumentar o controlo da direção, deve baixar a unidade de corte quando a máquina descer a inclinação.

    Aviso

    Este produto foi concebido para pressionar objetos de encontro ao chão, onde estes perdem rapidamente energia em zonas com relva. Uma utilização descuidada, combinada com a inclinação do terreno, ricochetes ou proteções colocadas incorretamente podem provocar lesões por projeção de objetos.

    • Quando uma pessoa ou um animal surgir repentinamente na zona relvada, para imediatamente de cortar.

    • Não deverá retomar a operação até que a zona se encontre deserta.

    Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma operação com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.

    Antes de desligar o motor, desative todos os comandos e configure a velocidade do motor para Slow (lento). Ao deslocar o regulador para Slow irá reduzir as rotações do motor, assim como o ruído e vibração. Rode a chave para a posição Desligar para desligar o motor.

    Selecionar uma lâmina

    Aba de combinação standard

    Esta lâmina foi concebida para proporcionar excelente elevação e dispersão praticamente em qualquer condição. Se for necessária maior ou menor elevação e velocidade de descarga, pondere utilizar uma lâmina diferente.

    Atributos Excelente elevação e dispersão na maioria das condições.

    Aba inclinada

    Geralmente, a lâmina funciona melhor com alturas de corte inferiores – 1,9 a 6,4 cm

    Atributos:

    • A descarga é mais uniforme com alturas de corte inferiores.

    • A descarga tem menor tendência para desviar para a esquerda, dando um aspeto mais limpo aos bancos de areia e relvados.

    • Não necessita de tanta potência quando definir alturas de corte inferiores e quando a relva for densa.

    Aba paralela de grande elevação

    Geralmente, a lâmina funciona melhor com alturas de corte superiores – 7 a 10 cm.

    Atributos:

    • Maior capacidade de elevação e descargas mais rápidas.

    • A relva dispersa ou a erva pouco rija é colhida mais facilmente com alturas de corte superiores.

    • As aparas de relva molhadas ou pegajosas são deitadas fora com mais eficiência, diminuindo os problemas de congestionamento na plataforma.

    • Necessita de mais potência para funcionar.

    • Tem tendência para fazer descargas mais para a esquerda e pode criar um amontoado de erva com as alturas de corte inferiores.

    Aviso

    Não utilize a lâmina de grande elevação com o abafador de mulch. A lâmina pode partir-se, provocando ferimentos ou mesmo a morte.

    Lâmina atómica

    Esta lâmina foi concebida para proporcionar excelente acumulação de folhas.

    Atributos: Excelente acumulação de folhas

    Escolher acessórios

    Configuração do equipamento opcional

     Aba inclinadaAba paralela de alta elevação(não utilizar com o abafador de mulch)Abafador de cobertura (mulch)Raspador do rolo
    Corte de relva: Altura de corte de 1,9 a 4,4 cmRecomendado para a maioria das aplicaçõesPode resultar bem no corte de erva fina ou relva dispersaMelhora os resultados de dispersão e o desempenho pós-corte nos relvados do Norte, que são cortados pelo menos três vezes por semana; menos de 1/3 da erva é retirada durante a operação de corte. Não utilizar com aba paralela de alta elevaçãoPode utilizar-se sempre que os rolos deixarem acumular relva ou quando vir grandes montículos de relva achatados. Os raspadores podem mesmo aumentar a acumulação de relva em certas aplicações.
    Corte de relva: Altura de corte de 5 a 6,4 cmRecomendado para erva espessa ou relva densaRecomendado para erva fina ou relva dispersa
    Corte de relva: Altura de corte de 7 a 10 cmPode resultar bem no corte de relva densaRecomendado para a maioria das aplicações
    Cobertura (mulch) de folhas Recomendado para utilizar com o abafador de cobertura (mulch)Não permitidoUtilize apenas com a combinação de lâmina de aba ou lâmina de aba inclinada
    PrósDescarga uniforme a altura de corte inferior Relvados em redor de bancos de areia e fairways mais bem cuidados. Menor consumo de energia.Maior capacidade de elevação e descargas mais rápidas. A relva dispersa ou a erva pouco rija é colhida com uma altura de corte superior. As aparas de relva molhadas ou pegajosas são deitadas fora com eficiência.Pode melhorar a dispersão e o aspeto em determinadas aplicações de corte de relva. Muito bom para monda de folhas.Reduz a acumulação no rolo em determinadas aplicações.
    ContrasNão levanta bem a relva nas aplicações com uma altura de corte elevada. A erva molhada ou pegajosa tem tendência a acumular-se na câmara, originando um corte de má qualidade e sendo necessário mais potênciaNecessita de mais potência em algumas aplicações. Tendência para criar um amontoado de erva quando definir uma altura de corte inferior para cortar relva densa. Não utilize com o abafador de mulch.A relva acumula-se na câmara, se tentar retirar demasiada relva com o abafador instalado

    Sugestões de utilização

    Técnicas de corte

    • Para começar a cortar, acione as unidades de corte, e aproxime-se lentamente da área a cortar. Assim que as unidades de corte da frente estiverem na área de corte, baixe as unidades de corte.

    • Para obter um corte profissional, direito e riscado, desejado em alguns casos e para determinados fins, concentre-se numa árvore ou em outro objeto distante e dirija-se para lá em linha reta.

    • Assim que as unidades de corte dianteiras alcancem a extremidade da área a cortar, levante as unidades de corte, para por rapidamente virar o veículo e poder estar preparado para o próximo passo.

    • As unidades de corte têm tendência para lançar relva para o lado esquerdo da máquina. Quando efetuar operações ao redor de obstáculos, casotas, o melhor é cortar no sentido dos ponteiros do relógio para evitar lançar restos de relva para cima do obstáculo.

    • As unidades de corte podem ser equipadas com um abafador em material mulch. Os abafadores de mulch têm um bom desempenho quando a relva é tratada segundo um calendário regular, a fim de evitar retirar mais do que 2,5 cm da relva crescida. Quando muita relva crescida é cortada usando o material em mulch, a aparência do relvado após o corte pode deteriorar-se e observar-se um aumento da potência do corte. Os abafadores também têm um bom desempenho na recolha de folhas durante o outono.

    Corte a relva quando esta estiver seca

    Efetue a operação de corte ao fim da manhã para evitar os efeitos do orvalho (formação de montículos de relva) ou ao fim da tarde para evitar os danos provocados pela ação direta do sol na relva acabada de cortar.

    Selecione a altura de corte que mais se adeque à operação

    Retire cerca de 25 mm ou não exceda 1/3 das folhas da relva ao cortar. Em casos de relva excecionalmente viçosa e densa, poderá optar pela altura de corte imediatamente a seguir.

    Efetue a operação de corte em intervalos adequados

    Em condições normais, a operação deverá ser realizada em intervalos de 4–5 dias. Mas lembre-se sempre de que o crescimento da relva nunca é uniforme. Para manter sempre a mesma altura de corte, o que constitui um bom método, terá de efetuar operações mais frequentes no início da primavera; à medida que o crescimento abranda, a meio do Verão, a operação de corte apenas deverá ser efetuada a cada 8–10 dias. Se não tiver efetuado a operação de corte durante algum tempo, devido às condições atmosféricas ou por qualquer outra razão, deverá efetuar uma operação inicial, utilizando uma altura de corte mais elevada, e repetir a operação 2–3 dias mais tarde, utilizando uma altura de corte mais baixa.

    A operação de corte deverá sempre ser efetuada com lâminas afiadas

    Uma lâmina afiada, ao contrário de uma lâmina em mau estado, corta de forma mais eficaz, sem danificar ou rasgar a relva. Quando se rasga ou danifica a relva, esta fica castanha nas extremidades, cresce irregularmente e torna-se mais susceptível a doenças.

    Padrões de corte

    Mude os padrões de corte frequentemente para minimizar as questões do aspeto após o corte induzidos pelo corte repetitivo em apenas uma direção.

    Solucionar o aspeto após o corte

    Consulte o Guia de resolução de problemas de aspeto após o corte disponível em www.Toro.com

    Transportar (apenas para a Groundsmaster 4700–D)

    Utilize os dois dispositivos traseiros de transporte adequados para o corte exterior quando deslocar a máquina através de longas distâncias, terreno irregular ou quando utilizar um carro de transporte.

    Após a utilização

    Para garantir o máximo desempenho da máquina, limpe a parte inferior da caixa da unidade de corte após cada utilização. Se permitir a acumulação de resíduos na caixa da unidade de corte da máquina, irá prejudicar o seu desempenho.

    Note: Baixe as unidades de corte até ao solo sempre que a máquina está estacionada. Isto alivia a carga hidráulica do sistema, evita o desgaste nas peças do sistema e evita também um abaixamento acidental das unidades de corte.

    Manutenção

    Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

    Plano de manutenção recomendado

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 8 horas
  • Aperte as porcas das rodas.
  • Após as pimeiras 200 horas
  • Mudança do óleo da transmissão de engrenagem planetária.
  • Mudança do lubrificante do eixo traseiro.
  • Substituição dos filtros hidráulicos.
  • Em todas as utilizações ou diariamente
  • Verificação do nível de óleo do motor.
  • Verificação do sistema de arrefecimento.
  • Verificação do nível do fluido hidráulico.
  • Verifique a pressão dos pneus.
  • Verificação dos interruptores de segurança.
  • Retire a água ou outro tipo de contaminação do separador de água diariamente.
  • Retire a água ou outro tipo de contaminante do filtro de combustível/separador de água.
  • Remova diariamente os detritos da área do motor, do refrigerador de óleo e do radiador.
  • Verifique os tubos e tubos hidráulicos, prestando especial atenção a fugas, tubos dobrados, suportes soltos, desgaste, uniões soltas e danos provocados pelas condições atmosféricas ou por agentes químicos.
  • Verifique o tempo de paragem da lâmina
  • A cada 50 horas
  • Lubrificação dos rolamentos e casquilhos.
  • Verificar o estado da bateria.
  • A cada 100 horas
  • Verifique o estado e a tensão da correia do alternador.
  • A cada 200 horas
  • Aperte as porcas das rodas.
  • A cada 250 horas
  • Substitua o filtro e o óleo do motor.
  • A cada 400 horas
  • Efetue a manutenção do filtro de ar. (Efetue manutenção ao filtro do ar mais cedo se o indicador do filtro de ar ficar vermelho. Faça a manutenção mais frequentemente se estiver muito sujo ou em situações de pó.)
  • Verifique as tubagens de combustível e respetivas ligações.
  • Substitua o recipiente do filtro de combustível.
  • Verificar a folga da extremidade nas transmissões planetárias.
  • Verifique do nível do óleo da transmissão universal/travões (verifique também caso se detetem fugas).
  • Verificação do lubrificante do eixo traseiro.
  • A cada 800 horas
  • Drene e limpe o depósito de combustível.
  • Mudança do óleo da transmissão de engrenagem planetária.(Ou anualmente, conforme o que ocorrer primeiro)
  • Mudança do lubrificante do eixo traseiro.
  • Verificação do alinhamento das rodas traseiras.
  • Substituição do fluido hidráulico.
  • Substituição dos filtros hidráulicos.
  • Antes do armazenamento
  • Drene e limpe o depósito de combustível.
  • Verifique a pressão dos pneus.
  • Verifique todos os parafusos e porcas.
  • Lubrifique todos os bocais de lubrificação e pontos de articulação.
  • Pinte as superfícies lascadas.
  • Anualmente
  • Verifique as tubagens de combustível e respetivas ligações.
  • Important: Para informações detalhadas sobre os procedimentos de manutenção adicionais, consulte o Manual do utilizador do motor e Manual do utilizador da unidade de corte.

    Note: Procura um Esquema elétrico ou Esquema hidráulico para a sua máquina? Transfira uma cópia gratuita dos esquemas visitando www.Toro.com e procurando a sua máquina a partir da hiperligação de manuais na página inicial.

    Lista de manutenção diária

    Copie esta página para uma utilização de rotina.

    Verificações de manutençãoPara a semana de:
    Seg.Ter.Qua.Qui.Sex.Sáb.Dom.
    Verifique o funcionamento dos interruptores de segurança.
    Verifique o funcionamento dos travões.
    Verifique o óleo do motor e o nível do combustível.
    Verifique o nível de fluido do sistema de arrefecimento.
    Efetue a drenagem do separador de combustível/água.
    Verifique o indicador de bloqueio do filtro do ar.
    Verifique se existem detritos no radiador, refrigerador do óleo e no painel.
    Procure ruídos estranhos no motor.1
    Verifique os ruídos estranhos de funcionamento.
    Verifique o nível de óleo do sistema hidráulico.
    Verifique se os tubos hidráulicos se encontram danificados.
    Verifique se há fuga de fluidos.
    Verifique a pressão dos pneus.
    Verifique o funcionamento do painel de instrumentos.
    Lubrifique todos os bocais de lubrificação.2
    Verifique o ajuste da altura do corte.
    Retoque a pintura danificada.

    1. Em caso de arranque difícil, verifique as velas de incandescência e os injetores; poderá ainda verificar-se alguma produção excessiva de fumo ou um funcionamento irregular da máquina.

    2. Imediatamente após cada lavagem, independentemente do intervalo previsto.

    Tabela de intervalos de revisão

    decal125-4606

    Cuidado

    Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.

    Retire a chave da ignição antes de fazer qualquer revisão.

    Procedimentos a efectuar antes da manutenção

    Desmontagem do capot

    1. Solte os trincos do capot (Figura 22) e levante o capot.

      g009984
    2. Retire os contrapinos que prendem os suportes do capot aos pinos da estrutura e eleve o capot.

    Lubrificação

    Lubrificação dos rolamentos e casquilhos

    Intervalo de assistênciaProcedimento de manutenção
    A cada 50 horas
  • Lubrificação dos rolamentos e casquilhos.
  • A máquina possui bocais de lubrificação que deverão ser lubrificados regularmente com massa lubrificante nº 2 para utilizações gerais, à base de lítio. Se a máquina for utilizada em condições normais, deverá lubrificar todos os rolamentos e casquilhos após cada 50 horas de funcionamento ou imediatamente após cada lavagem.

    A localização dos bocais de lubrificação e as quantidades são as seguintes:

    • Rolamentos articulados do eixo do travão (5) (Figura 23)

      g009704
    • Articulação do casquilho do eixo traseiro (2) (Figura 24)

      g009705
    • Rótulas do cilindro de direção (2) (Figura 25)

      g009706
    • Rótulas esféricas da barra de ligação (2) (Figura 25)

    • Buchas do pino principal (2) (Figura 25). O bocal superior do pino principal apenas deverá ser lubrificado uma vez por ano (2 bombas).

    • Casquilhos do braço de elevação (1 por plataforma) (Figura 26)

      g009707
    • Casquilhos do cilindro de elevação (2 por plataforma) (Figura 26)

    • Bielas do eixo da unidade de corte (2 por unidade de corte) (Figura 27)

      Note: Pode utilizar um dos bocais, conforme o que estiver mais acessível. Injete o lubrificante no bocal, até aparecer uma pequena quantidade no fundo da cobertura do eixo (debaixo da plataforma).

      g009708
    • Casquilhos do braço de suporte da unidade de corte (1 por cada unidade de corte) (Figura 27)

    • Rolamentos do cilindro traseiro (2 por cada unidade de corte) (Figura 28 )

      g005979

      Important: Certifique-se de que a ranhura de lubrificação em cada montagem do cilindro está alinhada com o orifício de lubrificação em cada extremidade do veio do rolo. Para ajudar a alinhar a ranhura e o orifício, existe também uma marca de alinhamento numa extremidade do veio do rolo.

    Manutenção do motor

    Manutenção do filtro de ar

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Efetue a manutenção do filtro de ar. (Efetue manutenção ao filtro do ar mais cedo se o indicador do filtro de ar ficar vermelho. Faça a manutenção mais frequentemente se estiver muito sujo ou em situações de pó.)
  • Verifique se existe algum dano no corpo do filtro de ar que possa provocar uma fuga de ar. Substitua caso danificado. Verifique todo o sistema de admissão para ver se tem fugas, se está danificado ou se há braçadeiras de tubos soltas.

    Faça a manutenção ao filtro de ar apenas quando o indicador de serviço (Figura 29) o exigir. Mudar o filtro de ar antes de ser necessário apenas aumenta a possibilidade de entrar sujidade no motor quando se retira o filtro.

    g009709

    Important: Certifique-se de que a cobertura está corretamente assente e veda com o corpo do filtro de ar.

    1. Puxe o trinco para fora e rode a cobertura do filtro de ar no sentido contrário ao dos ponteiros do relógio (Figura 30).

      g009710
    2. Retire a cobertura do corpo do filtro de ar. Antes de remover o filtro, utilize ar de baixa pressão (2,76 bar, limpo e seco) para ajudar a retirar grandes acumulações de detritos que se encontram entre o lado de fora do filtro primário e o recipiente. Evite a utilização de ar de alta pressão, que pode forçar a entrada de sujidade no sistema de admissão através do filtro.

      Este processo de limpeza evita que a sujidade migre para dentro da admissão quando se retira o filtro primário.

    3. Retire e substitua o filtro primário (Figura 31).

      Não se recomenda a limpeza do elemento usado devido a possibilidade de danos no meio do filtro. Inspecione o filtro novo para ver se sofreu danos durante o transporte, verificando a extremidade vedante do filtro e o corpo. Não utilize um elemento danificado. Insira um filtro novo aplicando pressão no anel exterior do elemento para o assentar no recipiente. Não pressione no centro flexível do filtro.

      g009711

      Important: Nunca tente limpar o filtro de segurança (Figura 32). Substitua o filtro de segurança após três operações de manutenção do filtro primário.

      g009712
    4. Limpe a porta de ejeção de sujidade que se encontra na tampa amovível. Retire a válvula de saída em borracha para fora da tampa, limpe a cavidade e volte a colocar a válvula de saída.

    5. Instale a tampa orientando a válvula de saída de borracha para uma posição descendente – entre cerca de 5:00 a 7:00 quando vista da extremidade.

    6. Reinicie o indicador (Figura 29) se este se apresentar vermelho.

    Manutenção do óleo do motor e filtro

    Intervalo de assistênciaProcedimento de manutenção
    A cada 250 horas
  • Substitua o filtro e o óleo do motor.
  • Substitua o óleo e o filtro após cada 250 horas de funcionamento.

    1. Retire o tampão de escoamento (Figura 33) e deixe o óleo escorrer para um recipiente adequado. Quando o óleo parar, volte a montar o tampão de escoamento.

      g020434
    2. Retire o filtro do óleo (Figura 34). Aplique uma leve camada de óleo limpo no vedante do filtro novo antes de o montar. Não aperte demasiado.

      g020436
    3. Adicione óleo no cárter; deverá consultar a secção Verificação do óleo do motor em Funcionamento.

    Manutenção do sistema de combustível

    Perigo

    Em determinadas condições, o gasóleo e respetivos gases podem tornar-se inflamáveis e explosivos. Um incêndio ou explosão de combustível poderá provocar queimaduras e danos materiais.

    • Utilize sempre um funil e encha o depósito de combustível no exterior, numa zona aberta, quando o motor se encontrar desligado e frio. Limpe todo o combustível derramado.

    • Não encha completamente o depósito de combustível. Adicione combustível ao depósito de combustível, até que o nível se encontre entre 6 e 13 mm abaixo da extremidade inferior do tubo de enchimento. Este espaço no depósito permite a expansão do combustível.

    • Não fume quando se encontrar próximo de combustível e mantenha-se afastado de todas as fontes de chama ou faíscas que possam inflamar os vapores existentes nesse meio.

    • Guarde o combustível num recipiente limpo e seguro e mantenha-o sempre bem fechado.

    Drenar e limpar o depósito de combustível

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Retire a água ou outro tipo de contaminação do separador de água diariamente.
  • A cada 800 horas
  • Drene e limpe o depósito de combustível.
  • Antes do armazenamento
  • Drene e limpe o depósito de combustível.
  • Esvazie e limpe o depósito de combustível a cada 800 horas. Deve também esvaziar e lavar o depósito se o sistema de combustível estiver contaminado ou se tiver de guardar a máquina por um período de tempo prolongado. Utilize combustível limpo para lavar o depósito.

    Verificação dos tubos de combustível e ligações

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Verifique as tubagens de combustível e respetivas ligações.
  • Anualmente
  • Verifique as tubagens de combustível e respetivas ligações.
  • Verifique as tubagens e ligações a cada 400 horas de funcionamento ou anualmente, o que acontecer primeiro. Verifique se existem sinais de deterioração, danos ou ligações soltas.

    Manutenção do separador de água

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Retire a água ou outro tipo de contaminante do filtro de combustível/separador de água.
  • A cada 400 horas
  • Substitua o recipiente do filtro de combustível.
  • Drene diariamente a água ou outros contaminantes do separador de água. Substitua o recipiente do filtro após cada 400 horas de funcionamento.

    1. Coloque um recipiente limpo debaixo do filtro de combustível (Figura 35).

    2. Liberte o tampão de escoamento que se encontra na zona inferior do recipiente do filtro.

      g007367
    3. Limpe a zona de montagem do recipiente do filtro.

    4. Retire o recipiente do filtro e limpe a superfície de montagem.

    5. Lubrifique a junta vedante do filtro com óleo limpo.

    6. Monte o recipiente do filtro manualmente até que a junta entre em contacto com a superfície de montagem, rodando em seguida esse recipiente mais 1/2 volta.

    7. Aperte o tampão de escoamento que se encontra na zona inferior do recipiente do filtro.

    Filtro do tubo de recolha de combustível

    O tubo de recolha de combustível, localizado no interior do depósito de combustível, está equipado com um filtro para evitar que entre sujidade no sistema de combustível. Retire o tubo de recolha de combustível e limpe o filtro conforme necessário.

    Manutenção do sistema eléctrico

    Carregamento e conexão da bateria

    Aviso

    Os pólos, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após o manuseamento.

    1. Desbloqueie e eleve o painel da consola do operador (Figura 36).

      g009985

      Perigo

      O eletrólito da bateria contém ácido sulfúrico, uma substância extremamente venenosa que pode provocar queimaduras graves.

      • Não beba eletrólito e evite qualquer contacto com a pele, olhos e vestuário. Use óculos de proteção para proteger os olhos e luvas de borracha para proteger as mãos.

      • Ateste a bateria apenas em locais onde exista água limpa para lavar as mãos.

    2. Ligue um carregador de baterias de 3 a 4 amperes aos pólos da bateria. Carregue a bateria com um carregador de bateria de 3 a 4 amperes, durante 4 a 8 horas.

    3. Quando a bateria estiver carregada, desligue o carregador da tomada elétrica e dos pólos da bateria.

      Aviso

      O carregamento da bateria gera gases que podem explodir.

      Nunca fume perto da bateria e mantenha-a afastada de faíscas e chamas.

    4. Instale o cabo positivo (vermelho) no terminal positivo (+) e o cabo negativo (negro) no terminal negativo (-) da bateria (Figura 37). Prenda os cabos nos pólos com parafusos e porcas. Certifique-se de que o terminal positivo (+) se encontra corretamente colocado no polo e de que o cabo se encontra corretamente encaixado na bateria. O cabo não deverá estar em contacto com a cobertura da bateria. Coloque a proteção de borracha sobre o terminal positivo para evitar um curto-circuito.

      g009986

      Aviso

      Os bornes, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após o manuseamento.

    5. Cubra as ligações da bateria com lubrificante Grafo 112X, peça Toro n.º 505-47, vaselina ou lubrificante suave, para evitar a corrosão, e coloque a tampa de borracha no terminal positivo. Coloque a cobertura de borracha no terminal positivo.

    6. Feche o painel da consola e prenda o trinco.

      Aviso

      Os terminais da bateria e as ferramentas de metal poderão provocar curto-circuitos noutros componentes do veículo, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em acidentes pessoais.

      • Quando retirar ou montar a bateria, não toque com os terminais da bateria noutras peças metálicas da máquina.

      • Não deixe as ferramentas de metal entrar em curto-circuito com os terminais da bateria e peças metálicas da máquina.

      Aviso

      O encaminhamento errado dos cabos da bateria pode danificar a máquina e os cabos, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em ferimentos pessoais.

      • Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).

      • Ligue sempre o cabo positivo (vermelho) da bateria antes de ligar o cabo negativo (preto).

    Manutenção das baterias

    Intervalo de assistênciaProcedimento de manutenção
    A cada 50 horas
  • Verificar o estado da bateria.
  • Important: Antes de efetuar qualquer soldagem na máquina, deverá desligar o cabo negativo da bateria, de modo a evitar quaisquer danos no sistema elétrico.

    Note: Verifique o estado da bateria semanalmente ou após cada 50 horas de funcionamento. Mantenha os terminais e toda a caixa da bateria em perfeitas condições de limpeza já que uma bateria suja descarrega mais rapidamente. Para limpar a bateria, retire-a da máquina, lave toda a caixa com uma solução de bicarbonato de sódio e água. Enxagúe com água limpa. Cubra os bornes da bateria e ligações dos cabos com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.

    Fusíveis

    decal125-4605

    Liberte o capot e eleve o painel da consola do operador (Figura 39) para expor os fusíveis (Figura 40).

    g009985
    g010255

    Manutenção do sistema de transmissão

    Verificar a folga da extremidade nas transmissões planetárias

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Verificar a folga da extremidade nas transmissões planetárias.
  • Não deve haver folga nas extremidades das transmissões planetárias/rodas da transmissão (ou seja, as rodas não se devem mover quando as puxa ou empurra numa direção paralela ao eixo).

    1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

    2. Coloque um calço nas rodas traseiras e eleve a frente da máquina, suportando o eixo frontal/estrutura nas preguiças.

      Perigo

      Uma máquina apoiada por uma preguiça pode tornar-se instável e deslizar da preguiça, ferindo quem se encontrar por baixo.

      • Não ligue o motor quando a máquina estiver apoiada numa preguiça.

      • Retire sempre a chave da ignição antes de sair da máquina.

      • Bloqueie os pneus quando estiver a levantar a máquina com um preguiça.

      • Suporte a máquina com preguiças.

    3. Agarre numa das rodas frontais e empurre/puxe na direção da máquina e direção contrária, reparando se existe algum movimento.

      g028798
    4. Repita o passo 3 para a outra roda.

    5. Se alguma das rodas se mover, contacte o distribuidor autorizado Toro para obter uma reparação da transmissão planetária.

    Verificação do aperto das porcas de roda

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 8 horas
  • Aperte as porcas das rodas.
  • A cada 200 horas
  • Aperte as porcas das rodas.
  • Aviso

    Se não mantiver um aperto das porcas das rodas adequado, poderá perder uma das rodas e provocar lesões graves.

    Aperte as porcas das rodas da frente e de trás com 115-136 N·m.após 1-4 horas de funcionamento e novamente após 8 horas de funcionamento. Aperte, a partir daí, cada 200 horas.

    Note: As porcas das rodas dianteiras são ½–20 UNF. As porcas das rodas traseiras são M12 x 1,6-6H (Metric).

    Verificação do óleo da transmissão de engrenagem planetária

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Verifique do nível do óleo da transmissão universal/travões (verifique também caso se detetem fugas).
  • Verifique o nível de óleo a cada 400 horas de funcionamento. Utilize lubrificante para engrenagens SAE 85W-140 de elevada qualidade.

    1. Com a máquina numa superfície plana, posicione a roda de forma a que 1 tampão de verificação (Figura 42) fique na posição das 12 horas e o outro na das 3 horas.

      g019500
    2. Retire o tampão da posição das 3 horas (Figura 42). O óleo deve ficar ao nível do fundo do orifício do tampão de verificação.

    3. Se o nível estiver baixo, retire o tampão da posição das 12 horas e adicione óleo até que comece a sair pelo furo da posição das 3 horas.

    4. Volte a instalar ambos os tampões.

    5. Repita os passos 1 a 4 na estrutura oposta.

    Mudança do óleo da transmissão de engrenagem planetária

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 200 horas
  • Mudança do óleo da transmissão de engrenagem planetária.
  • A cada 800 horas
  • Mudança do óleo da transmissão de engrenagem planetária.(Ou anualmente, conforme o que ocorrer primeiro)
  • Inicialmente, substitua o óleo após cada 200 horas de funcionamento. Daí em diante, substitua o óleo a cada 800 horas ou anualmente, consoante o que ocorrer primeiro. Utilize lubrificante para engrenagens SAE 85W-140 de elevada qualidade.

    1. Coloque a máquina numa superfície nivelada e posicione a roda de forma a que um dos tampões de verificação se encontre na sua posição mais baixa (6 horas) (Figura 43).

      g008862
    2. Coloque o recipiente de escoamento debaixo da roda, retire o tampão e deixe que o óleo escorra para o recipiente.

    3. Coloque o recipiente de escoamento por baixo da caixa do travão, retire o tampão e deixe o óleo escorrer para o recipiente (Figura 44).

      g019743
    4. Quando terminar de drenar o óleo de ambos os locais, volte a colocar o tampão inferior na estrutura dos travões.

    5. Rode a roda até que o furo aberto fique na posição das 12 horas.

    6. Através do furo aberto, encha lentamente a roda com 0,65 litros de lubrificante para engrenagens SAE 85W-140 de elevada qualidade.

      Important: Se a roda encher antes de 0,65 litros de óleo, aguarde uma hora ou instale o tampão e mova a máquina cerca de 3 m para distribuir o óleo através do sistema de travões. Em seguida, retire o tampão e adicione o restante óleo.

    7. Volte a instalar o tampão.

    8. Repita o procedimento para a transmissão/travões opostos.

    Verificação do lubrificante do eixo traseiro

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Verificação do lubrificante do eixo traseiro.
  • O eixo traseiro é enviado de fábrica já preenchido com lubrificante SAE 85W-140. Verifique o nível do fluido antes de ligar o motor pela primeira vez e a cada 400 horas de funcionamento depois em diante. A capacidade é de 2,4litros. Efetue diariamente uma inspeção visual quanto a fugas.

    1. Coloque a máquina numa superfície plana.

    2. Retire o tampão de verificação que se encontra numa das extremidades do eixo (Figura 45) e certifique-se de que existe lubrificante até ao fundo do orifício. Se o nível estiver baixo, retire o tampão de enchimento (Figura 45) e adicione lubrificante suficiente para o nível de lubrificante subir até ao fundo do orifício do tampão de verificação.

      g009716

    Mudança do lubrificante do eixo traseiro

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 200 horas
  • Mudança do lubrificante do eixo traseiro.
  • A cada 800 horas
  • Mudança do lubrificante do eixo traseiro.
    1. Coloque a máquina numa superfície plana.

    2. Limpe a zona em redor dos 3 tampões de escoamento, 1 em cada extremidade e 1 no centro (Figura 46).

      g009717
    3. Retire os (3) tampões de verificação do nível de óleo e o tampão de ventilação do eixo principal para facilitar a drenagem do óleo.

    4. Retire os tampões de escoamento e deixe o óleo escorrer para recipientes adequados.

    5. Instale os tampões.

    6. Retire um tampão de verificação e encha o veio com cerca de 2,4litros.   de lubrificante 85W-140 ou até que o lubrificante atinja a parte inferior do furo.

    7. Coloque o tampão de verificação.

    Verificação do alinhamento das rodas traseiras

    Intervalo de assistênciaProcedimento de manutenção
    A cada 800 horas
  • Verificação do alinhamento das rodas traseiras.
    1. Meça a distância de centro a centro (à altura do eixo) na zona dianteira e traseira dos pneus da direção. A medição dianteira deve ser 3 mm inferior à medição traseira (Figura 47).

      g009169
    2. Para ajustar, remova o contrapino e a porca de cada uma das rótulas da barra de ligação (Figura 48). Remova a junta da barra de ligação do suporte do eixo.

      g009718
    3. Desaperte as abraçadeiras que estão em ambas as extremidades das barras de ligação (Figura 48).

    4. Rode uma (1) vez a rótula separada, para dentro ou para fora. Aperte a abraçadeira na parte solta da barra de ligação.

    5. Rode uma (1) vez todo conjunto da barra de ligação na mesma direção (para dentro ou para fora). Aperte a abraçadeira na extremidade ligada da barra de ligação.

    6. Instale a rótula no suporte do eixo e aperte bem a porca. Verifique o alinhamento, fazendo as devidas medições.

    7. Repita o procedimento, se necessário.

    8. Aperte a porca e instale um novo contrapino quando o ajuste estiver correto.

    Manutenção do sistema de arrefecimento

    Manutenção do sistema de arrefecimento do motor

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Remova diariamente os detritos da área do motor, do refrigerador de óleo e do radiador.
  • Remova diariamente os detritos da área do motor, do refrigerador de óleo e do radiador. Limpe-os com mais frequência em condições de grande sujidade.

    Esta máquina está equipada com um sistema de ventilação hidráulico que automaticamente (ou manualmente) inverte para reduzir a acumulação de detritos no radiador/refrigerador e filtro. Embora esta função possa ajudar a reduzir o tempo necessário para limpar radiadores/refrigeradores, não elimina a necessidade de limpeza de rotina. Ainda é necessário a limpeza e inspeção periódicas do radiador/refrigerador.

    1. Destranque e abra o painel traseiro (Figura 49). Limpe cuidadosamente os detritos do painel.

      Note: Para retirar o painel, levante os pinos das dobradiças.

      g009988
    2. Limpe ambos os lados do radiador/refrigerador (Figura 50) com ar comprimido. Comece a partir da parte frontal e sopre os detritos para fora na direção da parte posterior. Depois, limpe a partir da parte posterior e sopre na direção da parte frontal. Repita o procedimento várias vezes até remover toda a sujidade e detritos.

      g020509

      Important: A limpeza do radiador /refrigerador com água poderá acelerar o processo de corrosão destes componentes e compactar os resíduos.

    3. Feche o filtro traseiro e fixe-o com os trincos.

    Manutenção dos travões

    Ajuste dos travões de serviço

    Ajuste os travões de serviço se o pedal do travão apresentar uma folga superior a 25 mm ou quando os travões não funcionarem de forma eficaz. Folga é a distância percorrida pelo pedal antes de se verificar qualquer resistência ao movimento.

    1. Desengate o trinco de bloqueio dos pedais dos travões, de forma a que ambos os pedais possam funcionar de forma independente.

    2. Para reduzir as folgas no pedais dos travões, aperte os travões:

      1. Desaperte a porca dianteira na extremidade roscada do cabo do travão (Figura 51).

        g009721
      2. Aperte a porca traseira para deslocar o cabo para trás até que os pedais dos travões apresentem uma folga de 13 a 25 mm.

      3. Aperte as porcas dianteiras depois de os travões estarem corretamente ajustados.

    Manutenção das correias

    Manutenção da correia do alternador

    Intervalo de assistênciaProcedimento de manutenção
    A cada 100 horas
  • Verifique o estado e a tensão da correia do alternador.
  • Verifique o estado e a tensão das correias (Figura 52) após cada 100 horas de funcionamento.

    1. Uma tensão adequada deverá permitir um desvio de 10 mm quando for aplicada uma força de 4,5 kg numa zona intermédia da correia, entre as duas polias.

    2. Se a deslocação obtida não for igual a 10 mm, deve desapertar os parafusos de montagem do alternador (Figura 52). Aumente ou diminua a tensão da correia do alternador e aperte os parafusos. Verifique uma vez mais a deslocação da correia para se certificar de que a tensão está correta.

      g020537

    Manutenção do sistema hidráulico

    Substituição do fluido hidráulico

    Intervalo de assistênciaProcedimento de manutenção
    A cada 800 horas
  • Substituição do fluido hidráulico.
  • Mude o fluido hidráulico após cada 800 horas de funcionamento, quando utilizar a máquina em condições normais. Se o fluido tiver sido contaminado, deverá entrar em contacto com o seu distribuidor TORO para efetuar uma lavagem do sistema. O fluido contaminado tem uma aparência leitosa ou negra quando comparado com óleo limpo.

    1. Desligue o motor e levante o capot.

    2. Desligue o tubo de retorno da caixa da zona inferior do reservatório e deixe que o fluido escorra para um recipiente adequado. Ligue o tubo quando o fluido hidráulico parar de escorrer.

    3. Encha o reservatório com aproximadamente 28,4 l de fluido hidráulico; consulte a secção Verificação do fluido hidráulico.

      Important: Utilize apenas os fluidos hidráulicos especificados. A utilização de outros fluidos poderá danificar o sistema.

    4. Em seguida, volte a montar a tampa do reservatório. Ligue o motor e utilize todos os comandos hidráulicos, de modo a distribuir o fluido hidráulico por todo o sistema. Verifique se existem fugas; desligue o motor.

    5. Verifique o nível do fluido e adicione fluido suficiente para o nível subir até à marca FULL (cheio) da vareta. Não encha demasiado.

    Substituição dos filtros hidráulicos

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 200 horas
  • Substituição dos filtros hidráulicos.
  • A cada 800 horas
  • Substituição dos filtros hidráulicos.
  • Inicialmente, substitua ambos os filtros hidráulicos após as primeiras 200 horas de funcionamento. Daí em diante, substitua os filtros após cada 800 horas de funcionamento, quando utilizar a máquina em condições normais.

    Utilize os filtros sobressalentes Toro (peça n.º 94-2621 para a traseira da máquina (unidade de corte) e a peça 75-1310 para a dianteira (carga) da máquina.

    Important: A utilização de outro filtro poderá anular a garantia de alguns componentes.

    1. Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.

    2. Limpe a zona em torno da montagem do filtro. Coloque um recipiente de escoamento debaixo do filtro e retire o filtro (Figura 53 e Figura 54).

    3. Lubrifique a junta vedante do novo filtro e encha o filtro com fluido hidráulico.

      g009723
      g009989
    4. Certifique-se de que a zona de montagem do filtro se encontra limpa. Aparafuse o filtro até a junta vedante tocar na placa de montagem; depois, aperte o filtro com mais ½ volta.

    5. Ligue o motor e deixe funcionar a máquina durante dois minutos para eliminar o ar do sistema. Desligue o motor e verifique se existem fugas.

    Verificação dos tubos e tubos hidráulicos

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verifique os tubos e tubos hidráulicos, prestando especial atenção a fugas, tubos dobrados, suportes soltos, desgaste, uniões soltas e danos provocados pelas condições atmosféricas ou por agentes químicos.
  • Verifique diariamente as tubagens e as mangueiras hidráulicas quanto à existência de fugas, tubagens dobradas, suportes de montagem soltos, desgaste, juntas soltas e danos provocados pelas condições atmosféricas ou por agentes químicos. Efetue todas as reparações necessárias antes de utilizar a máquina.

    Aviso

    O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões.

    • Certifique-se de que todas as tubagens e uniões do fluido hidráulico se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.

    • Mantenha o seu corpo e mãos longe de fugas ou bicos que projetem fluido hidráulico sob pressão.

    • Utilize um pedaço de cartão ou papel para detetar fugas do fluido hidráulico.

    • Elimine com segurança toda a pressão do sistema hidráulico antes de executar qualquer procedimento neste sistema.

    • Em caso de penetração do fluido na pele, consulte imediatamente um médico.

    Manutenção da plataforma de corte

    Retirar as plataformas de corte da unidade de tração

    1. Coloque a máquina numa superfície nivelada, baixe as plataformas de corte até ao nível do chão, desligue o motor e engate o travão de estacionamento.

    2. Desligue e retire o motor hidráulico da plataforma (Figura 55). Cubra a parte superior do eixo para não o sujar.

      g011351
    3. Retire o pino de sujeição ou porca de bloqueio (apenas GM 4700) que fixa a estrutura de suporte da plataforma ao pino da articulação do braço de elevação (Figura 56).

      g011352
    4. Afaste a plataforma de corte da unidade de tração.

    Montar as plataformas de corte na unidade de tração

    1. Coloque a máquina numa superfície nivelada e desligue o motor.

    2. Coloque a plataforma de corte na devida posição, à frente da unidade de tração.

    3. Deslize a estrutura de suporte da plataforma até que esta fique sobre o pino da articulação do braço de elevação. Prenda com o pino de sujeição ou porca de bloqueio (apenas GM 4700) (Figura 56).

    4. Instale o motor hidráulico na plataforma (Figura 55). Verifique se o anel de retenção está posicionado corretamente e não está danificado.

    5. Lubrifique o eixo.

    Manutenção da plaina da lâmina

    A plataforma rotativa vem previamente configurada pelo fabricante com uma altura de corte de 5 cm e inclinação da lâmina de 7,9 mm. As alturas do lado direito e do lado esquerdo também vêm previamente configuradas para estarem até ± 0,7 mm uma da outra.

    A plataforma de corte foi concebida para suportar os impactos da lâmina sem que a câmara seja danificada. Se um objeto sólido bater na lâmina, verifique se esta ficou danificada e se a plaina continua em boas condições de funcionamento.

    Inspeção da plaina da lâmina

    1. Retire o motor hidráulico da plataforma de corte e retire a plataforma do trator.

    2. Utilize um guindaste (ou o mínimo de duas pessoas) e ponha a plataforma de corte numa mesa plana

    3. Marque uma extremidade da lâmina com uma caneta ou um marcador. Utilize esta extremidade da lâmina para verificar todas as alturas.

    4. Posicione a extremidade de corte da extremidade marcada da lâmina nas 12 horas (a direito na direção do corte) (Figura 57) e meça a altura da mesa à extremidade de corte da lâmina.

      g011353
    5. Rode a extremidade marcada da lâmina para as posições das 3 horas e das 9 horas (Figura 57) e meça as alturas.

    6. Compare a altura medida no sentido das 12 horas com a definição da altura de corte. Deverá encontrar-se até 0,7 mm. As alturas das 3 horas e das 9 horas devem ser 3,8±2,2 mm mais altas do que a definição das 12 horas e a até 2,2 mm uma da outra.

    Se alguma destas medidas não se encontrar dentro do especificado, proceda ao Ajuste da plaina da lâmina.

    Ajustar a plaina da lâmina

    Comece pelo ajuste na parte dianteira (mude um suporte de cada vez).

    1. Retire o suporte da altura de corte, (frente, esquerda ou direita) da estrutura da plataforma (Figura 58).

    2. Ajuste os calços de 1,5 mm e/ou de 0,7 mm entre a estrutura da plataforma e o suporte para obter a definição de altura pretendida (Figura 58).

      g011354
    3. Instale o suporte da altura de corte na estrutura da plataforma; instale os calços restantes debaixo do suporte da altura de corte.

    4. Prenda o parafuso de cabeça de encaixe/cunha e porca flangeada.

      Note: O parafuso de cabeça de encaixe e a cunha são unidos com Loctite para evitar que a cunha caia no interior da estrutura da plataforma.

    5. Verifique a altura no sentido das 12 horas e faça os devidos ajustes, se necessário.

    6. Determine se é necessário ajustar apenas um ou ambos os suportes da altura de corte (esquerdo e direito). Se o lado das 3 horas ou das 9 horas estiver 3,8±2,2 mm mais alto do que a nova altura dianteira, não é necessário qualquer ajuste para esse lado. Ajuste o outro lado para estar a ± 2,2 mm do lado correto.

    7. Ajuste os suportes da altura de corte do lado direito e/ou esquerdo repetindo os passos 1 a 3.

    8. Fixe os parafusos da carroçaria e porcas flangeadas.

    9. Volte a verificar as alturas nos sentidos das 12, 3 e 9 horas.

    Manutenção da lâmina de corte

    Retirar a lâmina de corte

    A lâmina deve ser substituída quando atingir um objeto sólido e quando se encontrar desequilibrada ou deformada. Utilize sempre lâminas sobressalentes genuínas Toro para garantir um desempenho seguro e eficaz. Nunca utilize lâminas sobressalentes produzidas por outros fabricantes porque podem tornar-se perigosas.

    1. Eleve a plataforma de corte até à sua posição mais alta, desligue o motor e engate o travão de estacionamento. Bloqueie a unidade de corte de modo a evitar que esta caia acidentalmente.

    2. Fixe a extremidade da lâmina utilizando um pedaço de tecido ou uma luva grossa. Retire o parafuso da lâmina, o recipiente antidanos e lâmina do eixo (Figura 59).

      g011355
    3. Instale a lâmina, com a aba voltada para a plataforma de corte, com o recipiente antidanos e o parafuso da lâmina (Figura 59). Aperte o parafuso da lâmina com 115–149 N·m.

      Perigo

      Uma lâmina desgastada ou danificada pode partir-se, podendo levar à projeção de um fragmento contra o utilizador da máquina ou alguém que esteja por perto, provocando lesões graves ou até mesmo a morte

      • Inspecione periodicamente se a lâmina apresenta sinais de desgaste.

      • Nunca solde uma lâmina partida ou rachada.

      • Substitua sempre as lâminas desgastadas ou danificadas.

    Verificar e afiar a lâmina

    1. Eleve a plataforma de corte até à sua posição mais alta, desligue o motor e engate o travão de estacionamento. Bloqueie a unidade de corte de modo a evitar que esta caia acidentalmente.

    2. Examine cuidadosamente as extremidades da lâmina, prestando especial atenção à zona onde se encontram as partes curvas e planas da lâmina (Figura 60). Verifique o estado da lâmina antes da operação de corte, pois a areia e outros materiais abrasivos podem ter desgastado o metal que liga as partes curva e plana da lâmina. Se notar algum desgaste (Figura 60), substitua a lâmina; consulte “Remoção da lâmina de corte”.

      Perigo

      Se a lâmina continuar a sofrer este tipo de desgaste irá formar-se uma ranhura entre a aba e a parte plana da lâmina (Figura 60). Eventualmente, pode soltar-se algum pedaço da lâmina e projetar-se, ferindo-o a si ou a qualquer pessoa próxima.

      • Inspecione periodicamente se a lâmina apresenta sinais de desgaste.

      • Substitua sempre as lâminas desgastadas ou danificadas.

      g006924
    3. Inspecione as extremidades de corte de todas as lâminas. Afie as extremidades de corte se estas apresentarem sinais de desgaste ou ranhuras. Afie apenas a zona superior da parte cortante e mantenha o ângulo de corte original para garantir um desempenho eficaz da lâmina (Figura 61). A lâmina mantém o equilíbrio se for retirada a mesma quantidade de metal de ambas as partes cortantes.

      g006926
    4. Para verificar se a lâmina está direita e paralela, deite-a numa superfície nivelada e verifique as respetivas extremidades. As extremidades da lâmina têm de estar ligeiramente abaixo da parte central e a extremidade de corte tem de estar abaixo do que a parte posterior da lâmina. Esta lâmina produzirá uma boa qualidade de corte e exige uma potência mínima do motor. Por outro lado, se uma lâmina tiver as extremidades acima da parte central ou se uma extremidade de corte estiver acima da parte posterior da lâmina, isso significa que a lâmina está dobrada ou deformada, devendo ser substituída.

    5. Instale a lâmina, com a aba voltada para a plataforma de corte, com o recipiente antidanos e o parafuso da lâmina. Aperte o parafuso da lâmina com 115–149 N·m.

    Verificar o tempo de paragem da lâmina

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verifique o tempo de paragem da lâmina
  • As lâminas da plataforma de corte param por completo em aproximadamente 5 segundos, depois de carregar no interruptor de ativação da plataforma de corte.

    Note: Verifique se as plataformas estão assentes numa secção limpa de relva ou numa superfície sólida para evitar a projeção de poeira e detritos.

    Para verificar este tempo de paragem, peça a uma segunda pessoa que se coloque afastado da plataforma pelo menos 6 m e que observe as lâminas de uma das plataformas de corte. O utilizador deve fechar as plataformas de corte e registar o tempo que as lâminas demoram a parar por completo. Se demorarem mais de 7 segundos, as válvulas de travagem necessitam de ser ajustadas. Solicite a assistência do distribuidor Toro ao fazer este ajuste.

    Manutenção do rolo dianteiro

    Verifique se o rolo dianteiro está desgastado, oscila demasiado ou encrava. Faça a manutenção ou substitua o rolo ou respetivos componentes, se detetar uma destas situações.

    Desmontagem do rolo dianteiro

    1. Retire o parafuso de montagem do rolo (Figura 62).

    2. Na estrutura do rolo, retire o rolamento que está à frente, batendo alternadamente nas extremidades da calha interna do rolamento. Deverá existir um rebordo de 1,5 mm da calha interna exposto.

      g011356
    3. Empurre o segundo rolamento para fora.

    4. Verifique se a estrutura dos rolamentos, os rolamentos e o espaçador de rolamentos estão danificados (Figura 62). Substitua os componentes danificados e volte a montar.

    Montagem do rolo dianteiro

    1. Introduza o primeiro rolamento na estrutura do rolo (Figura 62). Empurre só a calha externa ou, então, exerça o mesmo tipo de pressão nas calhas interna e externa.

    2. Coloque o espaçador (Figura 62)

    3. Introduza o segundo rolamento na estrutura do rolo (Figura 62) exercendo o mesmo tipo de pressão nas calhas interna e externa até a calha interna entrar em contacto com o espaçador.

    4. Instale o conjunto do rolo na estrutura da plataforma.

    5. Verifique se a folga não excede 1,5 mm entre o conjunto do rolo e os suportes de montagem do cilindro da estrutura da plataforma. Se existir uma folga de mais de 1,5 mm, coloque anilhas com diâmetro de ⅝" suficientes para compensar a inclinação.

      Important: Fixar o conjunto do rolo com uma folga superior a 1,5 mm cria uma carga lateral no rolamento e pode levar a falha prematura do rolamento

    6. Aperte o parafuso de montagem com uma força de 108 N·m.

    Armazenamento

    Unidade de tração

    1. Limpe bem a unidade de tração, unidades de corte e motor.

    2. Verifique a pressão dos pneus; consulte a secção “Verificação da pressão dos pneus”.

    3. Verifique todas as fixações e aperte-as sempre que necessário.

    4. Lubrifique todos os bocais de lubrificação e pontos de articulação. Limpe a massa lubrificante em excesso.

    5. Lixe e retoque todas as zonas riscadas, estaladas ou enferrujadas. Efetue a reparação de todas as mossas existentes no corpo metálico.

    6. Efetue a manutenção da bateria e dos cabos da seguinte forma:

      1. Retire os terminais dos bornes da bateria.

      2. Limpe a bateria, terminais e bornes com uma escova de arame e uma solução de bicarbonato de sódio.

      3. Cubra os terminais do cabo e os bornes da bateria com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.

      4. Carregue a bateria lentamente durante 24 horas, de 2 em 2 meses, para evitar a sulfatização do chumbo da bateria.

    7. Engatar os trincos de transporte (apenas para a Groundsmaster 4700–D).

    Motor

    1. Esvazie o óleo do motor do cárter e monte o tampão de escoamento.

    2. Retire o filtro do óleo. Coloque um novo filtro de óleo.

    3. Volte a encher a panela de óleo com 5,7litros de óleo de motor SAE 15W-40 CH-4, CI-4.

    4. Ligue o motor e faça-o funcionar a uma velocidade intermédia durante dois minutos.

    5. Desligue o motor.

    6. Lave o depósito de combustível com gasóleo novo e limpo.

    7. Aperte todas as juntas do sistema de combustível.

    8. Limpe e efetue a manutenção da estrutura do filtro de ar.

    9. Vede a entrada do filtro de ar e a saída de gases com fita impermeável.

    10. Verifique os níveis do líquido anticongelante e adicione uma solução de 50/50 de água e anticongelante de etileno-glicol, adequada à temperatura mínima prevista para a zona de armazenamento.

    Plataforma de corte

    Se separar a plataforma de corte da unidade de tração durante algum tempo, instale o bujão do eixo na parte superior do próprio eixo para protegê-lo de poeiras e da água.
