Cortacésped rotativo Groundsmaster® 4500-D

• Lea detenidamente el manual del operador y otros materiales de formación. Familiarícese con los controles, las señales de seguridad y con el uso correcto del equipo.

• Si el operador o el mecánico no saben leer el idioma de este manual, es responsabilidad del propietario explicarles este material.

• No permita nunca que niños o personas no familiarizadas con estas instrucciones utilicen el cortacésped o realicen tareas de mantenimiento del mismo. La normativa local puede imponer límites sobre la edad del operador.

• No siegue nunca si hay otras personas, especialmente niños, o animales, cerca.

• Tenga en cuenta que el operador o el usuario es responsable de cualquier accidente o peligro que afecte a otras personas o a su propiedad.

• No transporte pasajeros.

• Todos los conductores y mecánicos deben solicitar y obtener instrucciones prácticas por parte de un profesional. El propietario es responsable de proporcionar formación a los usuarios. Dichas instrucciones deben enfatizar:

  • la necesidad de extremar el cuidado y la concentración cuando se trabaja con máquinas con conductor;

  • no se puede recuperar el control de una máquina con conductor que se desliza por una pendiente mediante el uso de los frenos. Las causas principales de la pérdida de control son:

    • insuficiente agarre de las ruedas;

    • se conduce demasiado rápido;

    • no se frena correctamente;

    • el tipo de máquina no es adecuado para la tarea;

    • desconocimiento del efecto que tiene el estado del terreno, especialmente las pendientes;

• El propietario/usuario puede prevenir, y es responsable de, los accidentes o lesiones sufridos por él mismo, o por otras personas o bienes.

• Mientras siegue, lleve siempre calzado fuerte, pantalón largo, casco, gafas de seguridad y protección auricular. El pelo largo, las prendas sueltas o las joyas pueden enredarse en piezas en movimiento. No haga funcionar el equipo estando descalzo, o llevando sandalias.

• Inspeccione cuidadosamente el área donde se va a utilizar el equipo y retire todos los objetos que puedan ser arrojados por la máquina.

• Advertencia – el combustible es altamente inflamable. Tome las siguientes precauciones:

  • Utilice recipientes especialmente diseñados para su almacenamiento.

  • Rellene el depósito al aire libre únicamente, y no fume mientras rellena el depósito.

  • Añada el combustible antes de arrancar el motor. No retire nunca el tapón del depósito de combustible ni añada combustible si el motor está en funcionamiento o si el motor está caliente.

  • Si se derrama combustible, no intente arrancar el motor; retire la máquina de la zona del derrame y evite crear fuentes de ignición hasta que los vapores del combustible se hayan disipado.

  • Vuelva a colocar firmemente todos los tapones de los depósitos y de los recipientes.

• Sustituya los silenciadores defectuosos.

• Evalúe el terreno para determinar los accesorios y aperos necesarios para realizar el trabajo de manera correcta y segura. Utilice solamente los accesorios y aperos homologados por el fabricante.

• Compruebe que los controles de presencia del operador, los interruptores de seguridad y los protectores de seguridad están colocados y que funcionan correctamente. No opere la máquina si no funcionan correctamente.

• No haga funcionar el motor en recintos cerrados donde se pueden acumular vapores peligrosos de monóxido de carbono.

• Corte el césped solamente con luz natural o con una buena iluminación artificial.

• Antes de intentar arrancar el motor, desengrane todos los embragues de accionamiento de las cuchillas y ponga el freno de estacionamiento.

• No coloque nunca las manos o los pies debajo de piezas que están girando. Manténgase alejado del conducto de descarga en todo momento.

• Recuerde que no existe una pendiente “segura”. La conducción en pendientes cubiertas de hierba requiere un cuidado especial. Para evitar que la máquina vuelque:

  • no pare o arranque de repente la máquina cuando esté cuesta arriba o cuesta abajo;

  • en las pendientes y durante los giros, se debe mantener una marcha baja;

  • manténgase alerta por si existen protuberancias o agujeros en el terreno u otros peligros ocultos;

  • nunca siegue de través en una pendiente, a no ser que el cortacésped haya sido diseñado para ello.

  • Utilice contrapeso(s) o pesos en las ruedas cuando así lo sugiera el manual del operador.

• Manténgase alerta por si existen baches en el terreno u otros peligros ocultos.

• Tenga cuidado con el tráfico cuando cruce o esté en las proximidades de una carretera.

• Detenga las cuchillas antes de cruzar superficies que no estén cubiertas de hierba.

• Nunca opere la máquina con protectores dañados o sin que estén colocados los dispositivos de seguridad. Asegúrese de que todos los sistemas de interruptores de seguridad están conectados, correctamente ajustados y que funcionan correctamente.

• Antes de abandonar la posición del operador:

  • pare en un terreno llano;

  • desengrane la toma de fuerza y baje los accesorios;

  • ponga el freno de estacionamiento;

  • pare el motor y retire la llave.

    Important: Deje que el motor funcione en ralentí durante 5 minutos antes de pararlo después de funcionar a carga máxima. El no hacer esto puede causar problemas con el turbo.

• Pare el motor

  • antes de repostar combustible;

  • antes de ajustar la altura.

  • antes de limpiar atascos;

  • antes de inspeccionar, limpiar o hacer mantenimiento en el cortacésped;

  • después de golpear un objeto extraño o si se produce una vibración anormal. Inspeccione el cortacésped y repare cualquier daño antes de volver a arrancar y operar el equipo.

• Reduzca la velocidad del motor mientras se para el motor.

• Mantenga las manos y los pies alejados de las unidades de corte.

• Mire hacia atrás y hacia abajo antes de poner marcha atrás para asegurarse de que el camino está despejado.

• Vaya más despacio y tenga cuidado al girar y al cruzar calles y aceras. Pare las cuchillas.

• Sepa el sentido de descarga del cortacésped y no oriente la descarga hacia nadie.

• No opere el cortacésped bajo la influencia de drogas o alcohol.

• Los rayos pueden causar graves lesiones o incluso la muerte. Si se ven relámpagos o rayos o se oyen truenos en la zona, no utilice la máquina; busque un lugar donde resguardarse.

• Tenga cuidado al cargar o descargar la máquina en/desde un remolque o un camión.

• Tenga cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan dificultar la visión.

• Mantenga apretados todos los tornillos, pernos y tuercas para asegurar que la máquina esté en perfectas condiciones de funcionamiento.

• No almacene nunca el equipo con combustible en el depósito dentro de un edificio donde los vapores puedan llegar a una llama desnuda o una chispa.

• Espere a que se enfríe el motor antes de guardar el cortacésped en un recinto cerrado.

• Para reducir el riesgo de incendio, mantenga el motor, el silenciador, el compartimento de la batería y el área del depósito de combustible libre de hierba, hojas y exceso de grasa.

• Mantenga todas las piezas en buenas condiciones de funcionamiento, y todos los herrajes y acoplamientos hidráulicos bien apretados. Substituya cualquier pegatina o pieza desgastada o deteriorada.

• Si es necesario drenar el depósito de combustible, debe hacerse al aire libre.

• Tenga cuidado cuando haga ajustes en la máquina para evitar que los dedos queden atrapados entre las cuchillas en movimiento y las piezas fijas de la máquina.

• En máquinas con múltiples ejes, tenga cuidado, puesto que girar una cuchilla puede hacer que giren otras cuchillas.

• Desengrane las transmisiones, baje las unidades de corte, ponga el freno de estacionamiento, pare el motor y retire la llave de contacto. Espere a que se detenga todo movimiento antes de ajustar, limpiar o reparar.

• Limpie la hierba o los residuos de las unidades de corte, las transmisiones, los silenciadores y el motor para ayudar a prevenir incendios. Limpie cualquier aceite o combustible derramado.

• Utilice soportes fijos para apoyar los componentes cuando sea necesario.

• Alivie con cuidado la tensión de aquellos componentes que tengan energía almacenada.

• Desconecte la batería antes de efectuar cualquier reparación. Desconecte primero el terminal negativo y luego el positivo. Vuelva a conectar primero el terminal positivo y luego el negativo.

• Tenga cuidado al comprobar las cuchillas. Lleve guantes y extreme las precauciones durante su mantenimiento.

• Mantenga las manos y los pies alejados de las piezas en movimiento. Si es posible, no haga ajustes mientras el motor está funcionando.

• Cargue las baterías en una zona abierta y bien ventilada, lejos de chispas y llamas. Desenchufe el cargador antes de conectarlo o desconectarlo a la batería. Lleve ropa protectora y utilice herramientas aisladas.

• Almacene la máquina con las unidades de corte bajadas, o sujete las carcasas laterales con los cierres de almacenamiento para evitar que se bajen solas.

• Asegúrese de que todos los conectores de las líneas hidráulicas están apretados, y que todas las mangueras y los tubos hidráulicos están en buenas condiciones antes de aplicar presión al sistema.

• Mantenga el cuerpo y las manos alejados de fugas pequeñas o boquillas que liberan fluido hidráulico a alta presión. Utilice papel o cartón, nunca las manos, para localizar fugas. El fluido hidráulico que escapa bajo presión puede tener la fuerza suficiente para penetrar en la piel y causar graves lesiones. Busque atención médica inmediatamente si el fluido hidráulico penetra en la piel.

• Antes de desconectar o de realizar cualquier trabajo en el sistema hidráulico, debe aliviarse toda la presión del sistema parando el motor y bajando las unidades de corte y los accesorios al suelo.

• Compruebe regularmente que todos los tubos de combustible están apretados y que no están desgastados. Apriételos o repárelos según sea necesario.

• Si el motor debe estar en marcha para realizar un ajuste, mantenga las manos, los pies, la ropa y otras partes del cuerpo alejados de las unidades de corte, los accesorios y otras piezas en movimiento.

• Para asegurar la seguridad y la precisión, haga que un distribuidor autorizado Toro compruebe la velocidad máxima del motor con un tacómetro.

• Si se requieren reparaciones importantes o si usted necesita ayuda, póngase en contacto con su Distribuidor Autorizado Toro.

• Utilice solamente accesorios y piezas de repuesto autorizados por Toro. La garantía puede quedar anulada si se utilizan accesorios no autorizados.

Tire de la palanca hacia fuera para ajustar el asiento hacia adelante o hacia atrás (Figura 10).

Gire el pomo para ajustar el ángulo del reposabrazos.

Mueva la palanca para ajustar el ángulo del respaldo (Figura 10).

Indica si el asiento está ajustado para el peso del operador (Figura 10). La altura se ajusta posicionando la suspensión en la zona verde.

Figura 10

1. Indicador de peso
2. Palanca de ajuste de peso
3. Palanca de ajuste hacia adelante y hacia atrás
4. Palanca de ajuste del respaldo del asiento
5. Pomo de ajuste del reposabrazos (no ilustrado – situada debajo del reposabrazos)

Ajuste según la estatura del operador (Figura 10). Tire de la palanca hacia arriba para aumentar la presión del aire, o empújela hacia abajo para reducir la presión del aire. EL ajuste correcto se obtiene estando el indicador de peso en la zona verde.

Para acceder a los ajustes del Menú protegido:

• En el menú principal, vaya al menú Ajustes y pulse el botón derecho.

• En el menú Ajustes, navegue hacia abajo al Menú protegido y pulse el botón derecho.

• Para introducir la contraseña, utilice el botón central para ajustar el primer dígito, luego pulse el botón derecho para desplazarse al dígito siguiente.

• Utilice el botón central para ajustar el segundo dígito, luego pulse el botón derecho para desplazarse al dígito siguiente.

• Utilice el botón central para ajustar el tercer dígito, luego pulse el botón derecho para desplazarse al dígito siguiente.

• Utilice el botón central para ajustar el cuarto dígito, luego pulse el botón derecho.

• Pulse el botón central para introducir el código.

La capacidad de ver y modificar los valores del menú Protegido puede modificarse. Una vez que haya acceder al menú Protegido, vaya a Proteger configuración. Usando el botón derecho, cambie Proteger configuración a OFF (desactivado) para poder ver y modificar los ajustes del Menú protegido sin introducir la contraseña. Cambie Proteger configuración a ON (activado) para ocultar las opciones protegidas y exigir la introducción de una contraseña para modificar el ajuste en el menú Protegido. Después de introducir la contraseña, es necesario girar la llave a Desconectado y de nuevo a Conectado para activar y guardar este ajuste.

• En el menú Ajustes, vaya a Ralentí automático

• Pulse el botón derecho para elegir el tiempo de ralentí automático entre Desactivado, 8s, 10s, 15s, 20s y 30s.

• En el menú Ajustes, vaya a Velocidad de siega y pulse el botón derecho.

• Utilice el botón derecho para aumentar la velocidad máxima de siega (50%, 75% o 100%).

• Utilice el botón central para reducir la velocidad máxima de siega (50 %, 75 %, o 100 %).

• Pulse el botón izquierdo para salir.

• En el menú Ajustes, vaya a Velocidad de transporte, y pulse el botón derecho.

• Utilice el botón derecho para aumentar la velocidad máxima de transporte (50 %, 75 % o 100 %).

• Utilice el botón central para reducir la velocidad máxima de transporte (50 %, 75 %, o 100 %).

• Pulse el botón izquierdo para salir.

• En el menú Ajustes, vaya a Contrapeso, y pulse el botón derecho.

• Pulse el botón derecho para cambiar entre Low (Bajo), Med (Medio) y High (Alto).

Cuando termine con el menú Protected (Protegido), pulse el botón izquierdo para salir al menú principal y, a continuación, pulse el botón izquierdo para salir al menú Run (Marcha).

Important: El sistema de combustible debe purgarse si ha ocurrido alguna de las situaciones siguientes:

• El motor se ha parado debido a falta de combustible.

• Después de que se haya realizado cualquier operación de mantenimiento en los componentes del sistema de combustible.

1. Retire el pie del pedal de tracción y asegúrese de que el pedal está en la posición de punto muerto. Asegúrese de que el freno de estacionamiento está puesto.

2. Gire la llave de contacto a Marcha. Se encenderá el indicador de la bujía.

3. Cuando se atenúe el indicador de la bujía, gire la llave a Arranque. Suelte la llave inmediatamente cuando el motor arranque y deje que vuelva a Marcha. Ajuste la velocidad del motor.

   Important: No haga funcionar el motor de arranque durante más de 30 segundos a la vez, o puede producirse un fallo prematuro en el motor de arranque. Si el motor no arranca en 30 segundos, ponga la llave en posición Desconectada, vuelva a comprobar los controles y los procedimientos, espere 30 segundos más y repita el procedimiento de arranque.

   Cuando la temperatura está por debajo de los -7°C, el motor de arranque puede utilizarse un máximo de dos veces durante 30 segundos, con 60 segundos de espera entre intentos.

   Cuidado

   Pare el motor y espere a que se detengan todas las piezas en movimiento antes de comprobar que no hay fugas de aceite, piezas sueltas u otros desperfectos.

Important: Deje que el motor funcione en ralentí durante 5 minutos antes de pararlo después de funcionar a carga máxima. Esto permite que se enfríe el turbo antes de que se pare el motor. El no hacer esto puede causar problemas con el turbo.

Note: Siempre baje las unidades de corte al suelo después de aparcar la máquina. Esto alivia la carga hidráulica del sistema, evita desgastar las piezas del sistema y también impide que se bajen accidentalmente las unidades de corte.

1. Mueva el interruptor de la toma de fuerza a la posición de Desengranado.

2. Ponga el freno de estacionamiento.

3. Vuelva a poner el motor en velocidad de ralentí.

4. Gire la llave de contacto a Desconectado.

5. Retire la llave de contacto para evitar un arranque accidental.

Siegue a última hora de la mañana para evitar el rocío, que hace que se agolpe la hierba, o a última hora de la tarde para evitar los daños que puede causar la luz solar directa en la hierba recién cortada y sensible.

Corte aproximadamente 25 mm, o no más de un tercio, de la hoja de hierba. Si la hierba es excepcionalmente densa y frondosa, es posible que tenga que elevar la altura de corte en una posición.

En la mayoría de los casos, tendrá que segar cada 4–5 días aproximadamente. Pero recuerde, la hierba crece a velocidades distintas según las temporadas. Esto quiere decir que para mantener la misma altura de corte, lo cual es una buena práctica, será necesario segar más a menudo a principios de la primavera; cuando disminuya la velocidad de crecimiento de la hierba a mediados del verano, siegue solamente cada 8–10 días. Si no puede segar durante un período prolongado debido a las condiciones climáticas o por otros motivos, corte primero con un ajuste para hierba alta y, después de 2–3 días, vuelva a cortar con un ajuste más bajo.

Una cuchilla afilada corta limpiamente sin desgarrar o picar las hojas de hierba, que es lo que haría una cuchilla sin filo. Si se rasgan o se deshilachan, los bordes de las hojas se secarán, y se retardará su crecimiento y se favorecerá la aparición de enfermedades.

Cambie los patrones de siega a menudo para minimizar los problemas de acabado causados por la siega repetitiva en un solo sentido.

Consulte la Guía de solución de problemas con el aspecto después del corte (Aftercut Appearance Troubleshooting Guide), disponible en www.Toro.com

Utilice los dos cierres de transporte traseros de las unidades de corte externas para transportes a gran distancia, sobre terreno desigual o cuando se utiliza un remolque.

Para asegurar el óptimo rendimiento, limpie los bajos de las carcasas del cortacésped después de cada uso. Si se deja que se acumulen residuos en el alojamiento de las cuchillas, se reducirá el rendimiento de corte.

Note: Baje las unidades de corte al suelo siempre que aparque la máquina. Esto alivia la carga hidráulica del sistema, evita desgastar las piezas del sistema y también impide que se bajen accidentalmente las unidades de corte.

1. Desenganche los cierres del capó (Figura 18) y abra el capó.



   Figura 18

   1. Cierre del capó (2)

2. Retire los pasadores de seguridad que sujetan los soportes traseros del capó a las clavijas del bastidor, y retire el capó.

La máquina tiene engrasadores que deben ser lubricados regularmente con grasa de litio de propósito general No. 2. Si la máquina se utiliza en condiciones normales, lubrique todos los cojinetes y casquillos después de cada 50 horas de operación o inmediatamente después de cada lavado.

La ubicación de los engrasadores y las cantidades requeridas son:

• Cojinetes del pivote del eje de freno (5) (Figura 19)



  Figura 19

• Casquillos del pivote del eje trasero (2) (Figura 20)



  Figura 20

• Articulaciones esféricas del cilindro de dirección (2) (Figura 21)



  Figura 21

  1. Engrasador superior del pivote de dirección

• Articulaciones esféricas de las bielas (2) (Figura 21)

• Casquillos del pivote de dirección (2) (Figura 21). El punto de engrase superior del pivote de dirección debe lubricarse solamente cada año (2 aplicaciones).

• Casquillos de los brazos de elevación (1Figura 22 por carcasa) ().



  Figura 22

• Casquillos de los cilindros de elevación (2Figura 22 por carcasa) ().

• Cojinetes de los ejes de las unidades de corte (1Figura 23 por unidad de corte) ().



  Figura 23

• Casquillos de los brazos de las unidades de corte (1 por unidad de corte) (Figura 23).

• Cojinetes de los rodillos traseros (2 por unidad de corte) (Figura 24).



  Figura 24

  Important: Asegúrese de que la ranura de grasa de cada rodillo esté alineada con el orificio de grasa de cada extremo del eje del rodillo. Para alinear la ranura, existe una marca de alineación en un extremo del eje del rodillo.

Inspeccione la carcasa del limpiador de aire por si hubiera daños que pudieran causar una fuga de aire. Cámbiela si está dañada. Compruebe todo el sistema de admisión en busca de fugas, daños o abrazaderas sueltas.

Revise el filtro del limpiador de aire únicamente cuando el indicador de mantenimiento (Figura 25) lo requiera. El cambiar el filtro antes de que sea necesario sólo aumenta la posibilidad de que entre suciedad en el motor al retirar el filtro.

Figura 25

1. Indicador del limpiador de aire

Important: Asegúrese de que la cubierta está bien asentada y que hace un buen sello con la carcasa del limpiador de aire.

1. Tire hacia fuera del enganche y gire la tapa del limpiador de aire en el sentido contrario a las agujas del reloj (Figura 26).



   Figura 26

   1. Enganche del limpiador de aire
   2. Tapa del limpiador de aire

2. Retire la cubierta de la carcasa del limpiador de aire. Antes de retirar el filtro, utilice aire a baja presión (2,76 bar, limpio y seco) para ayudar a retirar cualquier gran acumulación de residuos aprisionada entre el exterior del filtro primario y el cartucho. Evite utilizar aire a alta presión, que podría empujar la suciedad a través del filtro al conducto de admisión.

   Este proceso de limpieza evita que los residuos migren a la entrada de aire al retirar el filtro primario.

3. Retire y cambie el filtro primario (Figura 27).

   No se recomienda limpiar el elemento usado debido a la posibilidad de causar daños al medio filtrante. Asegúrese de que el filtro nuevo no ha sido dañado durante el transporte, comprobando el extremo sellante del filtro y la carcasa. No utilice el elemento si está dañado. Introduzca el filtro nuevo presionando el borde exterior del elemento para asentarlo en el cartucho. No aplique presión al centro flexible del filtro.



   Figura 27

   1. Filtro primario del limpiador de aire

   Important: No intente nunca limpiar el filtro de seguridad (Figura 28). Sustituya el filtro de seguridad por uno nuevo después de cada tres lavados del filtro primario.



   Figura 28

   1. Filtro de seguridad del limpiador de aire

4. Limpie el orificio de salida de suciedad de la cubierta extraíble. Retire la válvula de salida de goma de la cubierta, limpie el hueco y cambie la válvula de salida.

5. Instale la cubierta orientando la válvula de salida de goma hacia abajo – entre las 5:00 y las 7:00 aproximadamente visto desde el extremo.

6. Reinicie el indicador (Figura 25) si se ve rojo.

Cambie el aceite y el filtro cada 250 horas.

1. Retire el tapón de vaciado (Figura 29) y deje fluir el aceite a un recipiente apropiado. Cuando el aceite deje de fluir, coloque el tapón de vaciado.



   Figura 29

   1. Tapón de vaciado del aceite de motor

2. Retire el filtro de aceite (Figura 30). Aplique una capa ligera de aceite limpio al filtro nuevo antes de enroscarlo. No apriete demasiado.



   Figura 30

   1. Filtro de aceite de motor

3. Añada aceite al cárter; consulte Comprobación del aceite de motor, en la sección Uso.

Drene y limpie el depósito de combustible cada 800 horas. Asimismo, drene y limpie el depósito si se contamina el sistema de combustible o si la máquina ha de almacenarse durante un periodo de tiempo extendido. Utilice combustible limpio para enjuagar el depósito.

Compruebe los tubos y las conexiones del sistema de combustible cada 400 horas o cada año, lo que ocurra primero. Compruebe que no están deteriorados o dañados, y que las conexiones no están sueltas.

Drene el agua y otros contaminantes del separador de agua a diario. Cambie el cartucho del filtro cada 400 horas de operación.

1. Coloque un recipiente limpio debajo del filtro de combustible (Figura 31).

2. Afloje el tapón de vaciado en la parte inferior del cartucho del filtro.



   Figura 31

   1. Eche agua al recipiente separador del filtro

3. Limpie la zona de montaje del cartucho del filtro.

4. Retire el cartucho del filtro y limpie la superficie de montaje.

5. Lubrique la junta del cartucho del filtro con aceite limpio.

6. Instale el cartucho del filtro a mano hasta que la junta entre en contacto con la superficie de montaje, luego gírelo media vuelta más.

7. Apriete el tapón de vaciado en la parte inferior del cartucho del filtro.

El tubo de aspiración de combustible, situado dentro del depósito de combustible, lleva un filtro para evitar que entren residuos en el sistema de combustible. Retire el tubo de aspiración de combustible y limpie el filtro según sea necesario.

1. Desenganche y levante el panel de la consola del operador (Figura 32).



   Figura 32

   1. Panel de la consola del operador
   2. Enganche

   Peligro

   El electrolito de la batería contiene ácido sulfúrico, que es un veneno mortal y causa quemaduras graves.

   • No beba electrolito y evite el contacto con la piel, los ojos y la ropa. Lleve gafas de seguridad para proteger sus ojos, y guantes de goma para proteger sus manos.

   • Llene la batería en un lugar que tenga disponible agua limpia para enjuagar la piel.

2. Conecte un cargador de batería de 3 a 4 amperios a los bornes de la batería. Cargue la batería a un ritmo de 3 a 4 amperios durante 4 a 8 horas.

3. Cuando la batería esté cargada, desconecte el cargador de la toma de electricidad, luego de los bornes de la batería.

   Advertencia

   El proceso de carga de la batería produce gases que pueden explotar.

   No fume nunca cerca de la batería, y mantenga alejados de la batería chispas y llamas.

4. Conecte el cable positivo (rojo) al borne positivo (+) y el cable negativo (negro) al borne negativo (-) de la batería (Figura 33). Fije los cables a los bornes con tornillos de caperuza y tuercas. Asegúrese de que el terminal positivo (+) está colocado a tope en el borne, y que el cable está colocado junto a la batería. El cable no debe entrar en contacto con la tapa de la batería. Deslice la cubierta de goma sobre el terminal positivo para evitar posibles cortocircuitos eléctricos.



   Figura 33

   1. Cable positivo de la batería
   2. Cable negativo de la batería

   Advertencia

   Los bornes, terminales y otros accesorios de la batería contienen plomo y compuestos de plomo, productos químicos reconocidos por el Estado de California como causantes de cáncer y daños reproductivos. Lávese las manos después de manejar el material.

5. Aplique una capa de grasa Grafo 112X (Nº de Pieza Toro 505-47), de vaselina o de grasa ligera a ambas conexiones de la batería para evitar la corrosión. Deslice la cubierta de goma sobre el borne positivo.

6. Cierre el panel de la consola y sujete el cierre.

   Advertencia

   Los bornes de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

   • Al retirar o colocar la batería, no deje que los bornes toquen ninguna parte metálica de la máquina.

   • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas de la máquina.

   Advertencia

   Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

   • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

   • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

Important: Antes de efectuar soldaduras en la máquina, desconecte el cable negativo de la batería para evitar daños al sistema eléctrico.

Note: Compruebe la condición de la batería cada semana o cada 50 horas de operación. Mantenga limpios los bornes y toda la carcasa de la batería, porque una batería sucia se descargará lentamente. Para limpiar la batería, retírela de la máquina y lave toda la carcasa con una solución de bicarbonato y agua. Enjuague con agua clara. Aplique una capa de grasa Grafo 112X (Nº de Pieza Toro 505-47) o de vaselina a los conectores de los cables y a los bornes de la batería para evitar la corrosión.

Figura 34

Desenganche y levante el panel de la consola del operador (Figura 35) para tener acceso a los fusibles (Figura 36).

Figura 35

1. Enganche
2. Panel de la consola del operador

Figura 36

1. Fusibles

No debe haber holgura entre las transmisiones planetarias/ruedas de tracción (es decir, las ruedas no deben desplazarse al empujarlas o tirar de ellas en sentido paralelo al eje).

1. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento, baje las unidades de corte, apague el motor y retire la llave.

2. Calce las ruedas traseras y eleve la parte delantera de la máquina, apoyando el eje delantero/bastidor sobre gatos fijos.

   Peligro

   Una máquina colocada sobre un gato es inestable y podría caerse, hiriendo a cualquier persona que se encuentre debajo.

   • No arranque el motor mientras la máquina está elevado con un gato.

   • Retire siempre la llave del interruptor antes de bajarse de la máquina.

   • Bloquee las ruedas antes de elevar la máquina con un gato.

   • Apoye la máquina sobre soportes gato.

3. Agarre una de las ruedas motrices delanteras con las manos y empuje/tire de ella en sentido paralelo al eje, observando cualquier movimiento.



   Figura 37

   1. Ruedas de tracción delantera

4. Repita el paso 3 con la otra rueda motriz.

5. Si se mueve cualquiera de las ruedas, póngase en contacto con su distribuidor Toro autorizado para que reacondicione la transmisión planetaria.

Note: Las tuercas de las ruedas delanteras son ½–20 UNF. Las tuercas de las ruedas traseras son M12 x 1,6-6H (métrico).

Compruebe el nivel de aceite cada 400 horas de operación. Utilice lubricante para engranajes SAE 85W-140 de alta calidad.

1. Con la máquina en una superficie nivelada, coloque la rueda con un tapón de verificación (Figura 38) en la posición de las 12 y el otro en la posición de las 3.



   Figura 38

   1. Tapón de verificación/drenaje (2)

2. Retire el tapón de la posición de las 3 (Figura 38). El aceite debe llegar a la parte inferior del orificio del tapón de verificación.

3. Si el nivel de aceite es bajo, retire el tapón de la posición de las 12 y añada aceite hasta que empiece a salir del orificio en la posición de las 3.

4. Vuelva a colocar ambos tapones.

5. Repita los pasos 1 a 4 en el otro conjunto de engranajes planetarios.

Cambie el aceite inicialmente después de las primeras 200 horas de operación. Luego, cambie el aceite cada 800 horas o cada año, lo que ocurra primero. Utilice lubricante para engranajes SAE 85W-140 de alta calidad como recambio.

1. Con la máquina en una superficie nivelada, coloque una rueda de manera que uno de los tapones de verificación/drenaje esté en la posición más baja (posición de las 6) (Figura 39).



   Figura 39

   1. Tapón de verificación/drenaje

2. Coloque un recipiente debajo del cubo planetario, retire el tapón y deje que se drene el aceite.

3. Coloque un recipiente debajo del alojamiento del freno, retire el tapón y deje que se drene el aceite (Figura 40).



   Figura 40

   1. Alojamiento de los frenos
   2. Tapón de vaciado

4. Cuando el aceite se haya drenado completamente de ambos lugares, vuelva a colocar el tapón en el alojamiento del freno.

5. Gire la rueda hasta que el orificio abierto del planetario esté en la posición de las doce.

6. Por el orificio abierto, llene lentamente el planetario con 0,65 litros de lubricante para engranajes SAE 85W-140 de alta calidad.

   Important: Si se llena la transmisión planetaria antes de haber agregado 0,65 litros de aceite, espere una hora o instale el tapón y desplace la máquina unos 3 metros para distribuir el aceite por la sistema de frenado. Luego, retire el tapón y añada el aceite restante.

7. Vuelva a colocar el tapón.

8. Repita este procedimiento en el otro conjunto de engranaje planetario/freno.

El eje trasero se llena en fábrica con lubricante para engranajes SAE 85W-140. Compruebe el nivel de aceite antes de arrancar el motor por primera vez y luego cada 400 horas. La capacidad es de 2,4litros. Compruebe diariamente que no existen fugas.

1. Coloque la máquina en una superficie nivelada.

2. Retire un tapón de verificación de un extremo del eje (Figura 41) y asegúrese de que el lubricante llega al borde inferior del orificio. Si el nivel es bajo, retire el tapón de llenado (Figura 41) y añada suficiente lubricante para que el nivel llegue al borde inferior de los orificios de los tapones de verificación.



   Figura 41

   1. Tapón de verificación
   2. Tapón de llenado

1. Coloque la máquina en una superficie nivelada.

2. Limpie la zona alrededor de los tres tapones de vaciado, uno en cada extremo y uno en el centro (Figura 42).



   Figura 42

   1. Ubicación del tapón de vaciado

3. Retire los tres tapones de verificación del nivel de aceite y el tapón de alivio del eje principal para que el aceite fluya más fácilmente.

4. Retire el tapón de vaciado y deje fluir el aceite a los recipientes.

5. Coloque los tapones.

6. Retire un tapón de verificación y llene el eje con aproximadamente 2,4litros de lubricante para engranajes 85W-140 , o hasta que el lubricante llegue al borde inferior del orificio.

7. Instale el tapón de verificación.

1. Mida la distancia entre centros (a la altura del eje) en la parte delantera y trasera de los neumáticos de dirección. La distancia delantera debe ser de 3 mm menos que la trasera (Figura 43).



   Figura 43

   1. Parte delantera de la unidad de tracción
   2. 3 mm menos que en la parte trasera del neumático
   3. Distancia entre centros

2. Para ajustar, retire la chaveta y la tuerca de cualquiera de las articulaciones esféricas de la biela (Figura 44). Retire la articulación esférica de la biela del soporte del eje.



   Figura 44

   1. Abrazadera de la biela
   2. Articulación esférica de la biela

3. Afloje las abrazaderas en ambos extremos de las bielas (Figura 44).

4. Gire la articulación esférica retirada hacia dentro o hacia fuera una (1) revolución completa. Apriete la abrazadera en el extremo suelto de la biela.

5. Gire el conjunto completo de la biela en el mismo sentido (hacia dentro o hacia fuera) una (1) revolución completa. Apriete la abrazadera en el extremo conectado de la biela.

6. Instale la articulación esférica en el soporte del eje y apriete la tuerca con la presión de los dedos simplemente. Mida la convergencia.

7. Repita el procedimiento si es necesario.

8. Apriete la tuerca e instale una chaveta nueva cuando el ajuste sea correcto.

Limpie cualquier suciedad de la zona del motor, del radiador y del enfriador de aceite cada día. Limpie con más frecuencia en condiciones de mucho polvo o suciedad.

La máquina está equipada con un sistema de ventilador hidráulico que invierte su dirección de forma automática (o manual) para reducir la acumulación de residuos en el enfriador de aceite/radiador y la rejilla. Aunque este sistema puede reducir el tiempo necesario para limpiar el enfriador de aceite/radiador, no elimina la necesidad de limpieza rutinaria. Todavía es necesario limpiar e inspeccionar periódicamente el radiador y el enfriador de aceite.

1. Desenganche y abra la rejilla trasera (Figura 45). Limpie a fondo cualquier residuo de la rejilla.

   Note: Para retirar la rejilla, levántela de los goznes.



   Figura 45

   1. Enganche de la rejilla trasera

2. Limpie a fondo ambos lados de la zona del enfriador de aceite/radiador (Figura 46) con aire comprimido. Empezando en la parte delantera, sople los residuos hacia la parte trasera. Luego, limpie desde atrás, soplando los residuos hacia adelante. Repita este procedimiento varias veces hasta eliminar todos los residuos.



   Figura 46

   1. Enfriador de aceite/radiador

   Important: Si se limpia el enfriador de aceite o el radiador con agua, pueden producirse daños prematuros en los componentes por corrosión y compactación de los residuos.

3. Cierre la rejilla trasera y sujétela con el enganche.

Ajuste los frenos de servicio si el pedal de freno tiene más de 25 mm de holgura, o cuando los frenos no funcionan eficazmente. La holgura es la distancia que recorre el pedal de freno antes de notarse una resistencia de frenado.

1. Desengrane el enganche de bloqueo de los pedales de freno para que ambos pedales funcionen de forma independiente.

2. Para reducir la holgura de los pedales de freno, apriete los frenos:

   1. Afloje la tuerca delantera del extremo roscado del cable de freno (Figura 47).



      Figura 47

      1. Tuercas de ajuste

   2. Apriete la tuerca trasera para mover el cable hacia atrás hasta que los pedales de freno tengan una holgura de 13 mm a 25 mm.

   3. Apriete las tuercas delanteras una vez que los frenos estén ajustados correctamente.

Compruebe la condición y la tensión de las correas (Figura 48) cada 100 horas de operación.

1. Una tensión correcta permitirá una desviación de 10 mm al aplicar una fuerza de 44 N a la correa, en el punto intermedio entre las poleas.

2. Si la desviación no es de 10 mm, afloje los pernos de montaje del alternador (Figura 48). Aumente o reduzca la tensión de la correa del alternador y apriete los pernos. Verifique de nuevo la desviación de la correa para asegurarse de que la tensión es la correcta.



   Figura 48

   1. Perno de montaje
   2. Alternador

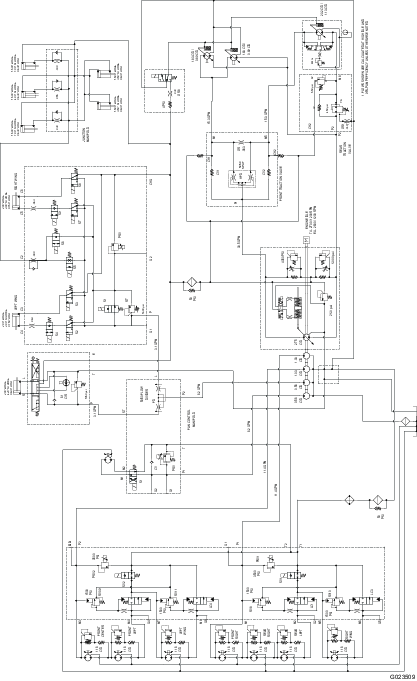

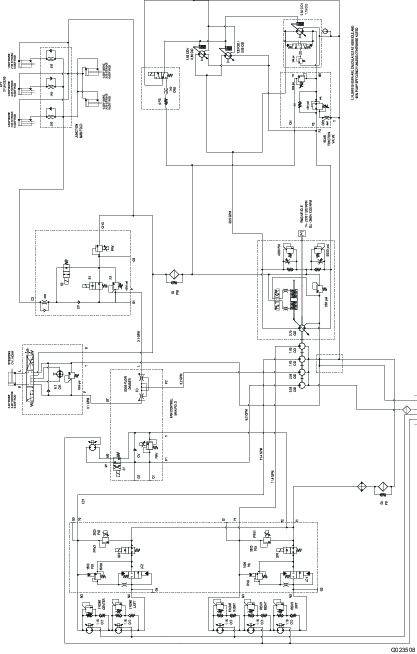

Cambie el fluido hidráulico cada 800 horas de operación, en condiciones normales. Si el aceite se contamina, póngase en contacto con su distribuidor autorizado Toro, porque el sistema debe ser purgado. El aceite contaminado tiene un aspecto lechoso o negro en comparación con el aceite limpio.

1. Pare el motor y levante el capó.

2. Desconecte la manguera de retorno de la parte inferior del depósito y deje fluir el aceite hidráulico a un recipiente grande. Conecte la manguera cuando el fluido hidráulico se haya drenado.

3. Llene el depósito con 28,4 litros aproximadamente de aceite hidráulico; consulte Comprobación del sistema hidráulico.

   Important: Utilice solamente los aceites hidráulicos especificados. Otros aceites podrían causar daños en el sistema.

4. Coloque el tapón del depósito. Arranque el motor y utilice todos los controles hidráulicos para distribuir el aceite hidráulico por todo el sistema. Compruebe que no hay fugas, luego pare el motor.

5. Verifique el nivel de aceite y añada suficiente para que el nivel llegue a la marca FULL de la varilla. No llene demasiado.

Cambie los 2 filtros de aceite hidráulico inicialmente después de las primeras 200 horas de operación. Luego, cambie los filtros después de cada 800 horas de operación, en condiciones normales.

Utilice filtros de recambio Toro Pieza Nº 94-2621 para la parte trasera (unidad de corte) de la máquina y 75-1310 para la parte delantera (carga) de la máquina.

Important: El uso de cualquier otro filtro puede anular la garantía de algunos componentes.

1. Coloque la máquina en una superficie nivelada, baje las unidades de corte, pare el motor, ponga el freno de estacionamiento y retire la llave de contacto.

2. Limpie la zona de montaje del filtro. Coloque un recipiente debajo del filtro y retire el filtro (Figura 49 y Figura 50).

3. Lubrique la junta del filtro nuevo y llene el filtro de fluido hidráulico.



   Figura 49

   1. Filtro hidráulico


   Figura 50

   1. Filtro hidráulico

4. Asegúrese de que la zona de montaje del filtro está limpia. Enrosque el filtro nuevo hasta que la junta toque la placa de montaje, luego apriete el filtro 1/2 vuelta más.

5. Arranque el motor y déjelo funcionar durante unos dos minutos para purgar el aire del sistema. Pare el motor y compruebe que no hay fugas.

Inspeccione a diario los tubos y las mangueras hidráulicos para comprobar que no tienen fugas, que no están doblados, que los soportes no están sueltos, y que no hay desgaste, elementos sueltos, o deterioro causado por agentes ambientales o químicos. Haga todas las reparaciones necesarias antes de operar la máquina.
