Groundsmaster® 4500-D-plæneklipper med roterende skæreknive

• Læs betjeningsvejledningen og andet uddannelsesmateriale omhyggeligt. Bliv fortrolig med betjeningsanordningerne og sikkerhedssymbolerne, samt hvordan udstyret bruges korrekt.

• Hvis operatøren eller en mekaniker ikke kan læse og forstå det sprog, som vejledningen er skrevet på, er det ejerens ansvar at forklare dette materiale for dem.

• Lad aldrig børn eller personer, der ikke kender denne vejledning, bruge eller foretage eftersyn af plæneklipperen. Vær opmærksom på, at lokale forskrifter kan angive en mindstealder for operatøren.

• Klip aldrig græs, når der er mennesker, især børn, eller kæledyr i nærheden.

• Husk, at operatøren eller brugeren er ansvarlig for ulykker eller farer, der måtte ramme andre mennesker eller deres ejendom.

• Kør ikke med passagerer.

• Alle førere og mekanikere skal indhente og få professionel og praktisk vejledning. Ejeren er ansvarlig for uddannelsen af brugerne. En sådan vejledning skal understrege:

  • behovet for omtanke og koncentration, når der arbejdes med plænetraktorer;

  • herredømmet over en plænetraktor, der glider på en bakkeskråning, kan ikke genvindes ved at bruge bremsen. Hovedårsagerne til mistet herredømme er:

    • utilstrækkeligt hjulgreb;

    • for hurtig kørsel;

    • utilstrækkelig opbremsning;

    • maskintypen er uegnet til formålet;

    • manglende kendskab til jordforholdenes betydning, især skråninger;

• Ejeren/brugeren kan forhindre og er ansvarlig for ulykker eller personskader, som måtte ramme vedkommende selv, andre personer eller ejendom.

• Brug altid hensigtsmæssigt fodtøj, lange bukser, sikkerhedshjelm, sikkerhedsbriller og høreværn, når du anvender plæneklipperen. Langt hår, løsthængende tøj eller smykker kan blive filtret ind i bevægelige dele. Betjen ikke udstyret, når du går med bare fødder eller med åbne sandaler.

• Undersøg nøje området, hvor udstyret skal anvendes, og fjern alle genstande, som kan blive slynget ud af maskinen.

• Advarsel – Brændstof er meget brandfarligt. Træf følgende forholdsregler:

  • Opbevar brændstof i beholdere, der er specielt konstrueret til formålet.

  • Påfyld kun brændstof udendørs. Der må ikke ryges under påfyldning af brændstof.

  • Fyld brændstof på, før du starter motoren. Fjern aldrig dækslet til brændstoftanken, og fyld aldrig brændstof på, mens motoren kører eller er varm.

  • Hvis du spilder brændstof, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor brændstoffet er spildt. Foretag dig ikke noget, der kan antænde brændstoffet, før dampene er spredt.

  • Sæt alle dæksler til brændstoftank og beholdere forsvarligt på igen.

• Udskift defekte lydpotter.

• Bedøm terrænet, så du kan vælge det nødvendige tilbehør og udstyr til korrekt og sikker udførelse af opgaven. Brug kun tilbehør og udstyr, der er godkendt af producenten.

• Kontroller, at dødemandsgreb, sikkerhedskontakter og afskærmninger er korrekt påmonteret og fungerer korrekt. Betjen ikke maskinen, medmindre disse fungerer korrekt.

• Lad ikke motoren køre i et uventileret rum, hvor der kan samles farlige kuliltedampe.

• Klip kun græs i dagslys eller i godt, kunstigt lys.

• Før du forsøger at starte motoren, skal du udkoble alle koblinger til fastspændte knivanordninger og aktivere parkeringsbremsen.

• Anbring ikke hænder og fødder i nærheden af eller under roterende dele. Hold dig altid på afstand af udkaståbningen.

• Husk, at der ikke findes sikre skråninger. Kørsel på græsskråninger kræver særlig opmærksomhed. For at forhindre, at maskinen vælter, skal følgende forholdsregler overholdes:

  • undgå pludselig standsning eller start, når der køres op og ned ad skråninger,

  • kørselshastigheden bør være lav på skråninger og i skarpe sving,

  • vær opmærksom på små forhøjninger og huller samt andre skjulte farer,

  • anvend aldrig plæneklipperen på tværs af en skråning, medmindre den er beregnet til dette formål,

  • brug modvægt(e) eller hjulvægte, når det er foreslået i betjeningsvejledningen.

• Vær opmærksom på huller i terrænet samt andre skjulte risici.

• Hold øje med trafikken, når du krydser eller kører i nærheden af veje.

• Stop skæreknivenes rotation, før du krydser andre overflader end græs.

• Brug aldrig plæneklipperen med beskadigede værn, afskærmninger eller uden korrekt påmonterede sikkerhedsanordninger. Sørg for, at alle sikkerhedskontakter er påmonteret, korrekt justeret og fungerer korrekt.

• Før du forlader førersædet:

  • stands på plan grund;

  • udkobl kraftudtaget, og sænk redskaberne,

  • aktiver parkeringsbremsen,

  • stop motoren, og fjern nøglen.

    Important: Lad motoren køre i tomgang i 5 minutter, før du slukker den efter drift ved fuld belastning. Gøres dette ikke, kan der opstå problemer med turboladeren.

• Stop motoren

  • før du påfylder brændstof,

  • før du justerer højden

  • før du fjerner blokeringer,

  • før du efterser, rengør eller arbejder på plæneklipperen,

  • efter at du har ramt et fremmedlegeme, eller hvis der forekommer en unormal vibration. Efterse plæneklipperen for skader, og foretag udbedringer, før du starter og betjener udstyret igen.

• Nedsæt motorens hastighed, når den er løbet tør for brændstof.

• Hold hænder og fødder væk fra klippeenhederne.

• Se bagud og ned for at sikre, at der er fri bane, før du bakker.

• Sænk farten, og vær forsigtig, når du vender og krydser veje og fortove. Stop skæreknivenes rotation.

• Vær opmærksom på plæneklipperens udblæsningsretning, og undlad at rette udkastet mod omkringstående personer.

• Betjen ikke plæneklipperen, hvis du er påvirket af alkohol eller medicin

• Lyn kan forårsage alvorlig personskade eller død. Hvis der observeres lyn eller høres torden i området, må maskinen ikke anvendes. Søg ly.

• Vær forsigtig, når du læsser maskinen på eller af en trailer eller lastbil

• Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan blokere for udsynet.

• Hold alle møtrikker, bolte og skruer tilspændte for at sikre, at udstyret er i sikker driftsmæssig stand.

• Opbevar aldrig udstyret med brændstof i tanken i en bygning, hvor brandfarlige dampe kan nå åben ild eller gnister.

• Lad motoren køle af, før du opbevarer maskinen på et lukket sted.

• Mindsk brandfaren ved at holde motoren, lydpotten, batterirummet og brændstofopbevaringsområdet fri for græs, blade eller for meget fedt.

• Hold alle dele i god driftsmæssig stand og alle beslag og hydraulikfittinger tilspændt. Udskift alle slidte eller beskadigede dele og mærkater.

• Hvis brændstoftanken skal tømmes, skal dette foregå udendørs.

• Vær forsigtig, når du justerer maskinen, for at undgå at få fingrene ind mellem roterende knive og maskinens faste dele.

• I forbindelse med plæneklippere med flere skæreknive skal du være forsigtig, da blot én roterende skærekniv kan få de øvrige skæreknive til at rotere.

• Udkobl drevene, sænk klippeenhederne, aktiver parkeringsbremsen, stop motoren, og tag nøglen ud. Vent, til al bevægelse er standset, før du justerer, rengør eller reparerer udstyret.

• Fjern græs og andet affald fra klippeenhederne, drevene, lydpotterne og motoren for at forhindre brand. Tør spildt olie eller brændstof op.

• Brug om nødvendigt støttebukke til at understøtte komponenter.

• Tag forsigtigt trykket af komponenter, hvori der er oplagret energi.

• Frakobl batteriet, før du foretager reparationer. Frakobl minuspolen først og pluspolen sidst. Tilslut pluspolen først og minuspolen sidst.

• Vær forsigtig, når du efterser knivene. Brug handsker, og vær forsigtig, når de efterses.

• Hold hænder og fødder væk fra bevægelige dele. Undgå om muligt at foretage justeringer, mens motoren kører.

• Oplad batterierne på et åbent sted med god ventilation, væk fra gnister og åben ild. Træk stikket til opladeren ud af stikkontakten, før den tilsluttes eller frakobles batteriet. Brug beskyttelsesdragt og isoleret værktøj.

• Opbevar maskinen med klippeenhederne i sænket position, eller fastgør de sidemonterede klippeskjolde med opbevaringsbeslagene for at forhindre, at de utilsigtet sænkes.

• Sørg for, at alle hydraulikrørsforbindelser er fast tilspændte, og at alle hydraulikslanger og rør er i god stand, før der sættes tryk på systemet.

• Hold kroppen og hænderne væk fra små lækagehuller eller dyser, der sprøjter hydraulikvæske ud under højtryk. Brug papir eller pap, ikke dine hænder, til at finde lækager. Hydraulikvæske, der trænger ud under tryk, kan have tilstrækkelig kraft til at gå gennem huden og forårsage alvorlig personskade. Søg straks lægehjælp, hvis der sprøjtes væske ind under huden.

• Før du afbryder eller udfører arbejde på hydrauliksystemet, skal hele trykket tages af systemet ved at stoppe motoren og sænke klippeenhederne og redskaberne ned på jorden.

• Kontroller regelmæssigt alle brændstofrørs tæthed og tilstand. Tilspænd eller reparer dem som nødvendigt.

• Hvis motoren skal køre for at udføre en vedligeholdelsesjustering, skal du holde hænder, fødder, tøj og alle kropsdele væk fra klippeenhederne, redskaber og bevægelige dele.

• Få en autoriseret Toro-forhandler til at kontrollere det maksimale motoromdrejningstal med en omdrejningstæller af hensyn til sikker og nøjagtig drift.

• Kontakt en autoriseret Toro-forhandler, hvis større reparationer er nødvendige, eller hvis du har brug for anden hjælp.

• Brug kun Toro-godkendte redskaber og reservedele. Garantien kan bortfalde, hvis der bruges udstyr, som ikke er godkendt til maskinen.

Træk ud i håndtaget for at skubbe sædet frem eller tilbage (Figur 10).

Drej knappen for at indstille sæde-armlænets vinkel.

Flyt håndtaget for at justere ryglænets hældning (Figur 10).

Indikerer, hvornår sædet er justeret efter brugerens vægt (Figur 10). Højdejusteringen foretages ved at placere affjedringen inden for det grønne område.

Figur 10

1. Vægtmåler
2. Vægtjusteringshåndtag
3. Greb til indstilling frem og tilbage
4. Håndtag til justering af ryglæn
5. Knap til indstilling af armlæn (ikke vist – placeret under armlænet)

Juster efter operatørens vægt (Figur 10). Træk op i håndtaget for at øge lufttrykket, og tryk det ned for at reducere lufttrykket. Den korrekte justering opnås, når vægtmåleren befinder sig i det grønne område.

Sådan opnås adgang til indstillinger i beskyttet menu

• Rul ned til menuen Indstillinger fra hovedmenuen, og tryk på den højre knap.

• Rul ned til den beskyttede menu fra menuen Indstillinger, og tryk på den højre knap.

• For at indtaste adgangkoden skal du bruge den midterste knap til at angive det første ciffer, og derefter trykke på den højre knap for at gå videre til det næste ciffer.

• Brug den midterste knap til at angive det andet ciffer, og tryk derefter på den højre knap for at gå videre til det næste ciffer.

• Brug den midterste knap til at angive det tredje ciffer, og tryk derefter på den højre knap for at gå videre til det næste ciffer.

• Brug den midterste knap til at angive det fjerde ciffer, og tryk derefter på den højre knap.

• Tryk på den midterste knap for at indlæse koden.

Muligheden for at se og ændre indstillingerne i den beskyttede menu kan ændres. Rul ned til beskyttede indstillinger, når der er oprettet adgang til den beskyttede menu. Når de beskyttede indstillinger med højre knap sættes til OFF (FRA), er det muligt at se og ændre indstillingerne i den beskyttede menu uden at indtaste en adgangskode. Hvis de beskyttede indstillinger ændres til ON (TIL), skjules de beskyttede muligheder, og en adgangskode er påkrævet for at ændre indstillingen i den beskyttede menu. Når adgangskoden er blevet indstillet, skal tændingskontakten slukkes og tændes igen for at aktivere og gemme denne funktion.

• Rul ned til automatisk tomgang i menuen Indstillinger

• Tryk på den højre knap for at ændre tiden for automatisk tomgang til OFF (FRA), 8s, 10s, 15s, 20s eller 30s.

• Rul ned til klippehastighed fra menuen Indstillinger, og tryk på den højre knap.

• Brug den højre knap til at hæve den maks. tophastighed under klipning (50 %, 75 % eller 100 %).

• Brug den midterste knap til at sænke den maks. tophastighed under klipning (50 %, 75 % eller 100 %).

• Tryk på den venstre knap for at forlade menuen.

• Rul ned til transporthastighed fra menuen Indstillinger, og tryk på den højre knap.

• Brug den højre knap til at hæve den maks. tophastighed under transport (50 %, 75 % eller 100 %).

• Brug den midterste knap til at sænke den maks. tophastighed under transport (50 %, 75 % eller 100 %).

• Tryk på den venstre knap for at forlade menuen.

• Rul ned til modvægt fra menuen Indstillinger, og tryk på den højre knap.

• Tryk på den højre knap for at skifte mellem Low (lav), Med. (middel) og High (høj).

Tryk på den venstre knap for at gå til hovedmenuen, når du er færdig med den beskyttede menu, og tryk derefter på den venstre knap for at gå til kørselsmenuen.

Important: Brændstofsystemet skal udluftes i følgende tilfælde:

• Motoren er gået i stå på grund af brændstofmangel.

• Vedligeholdelse er udført på brændstofsystemets komponenter.

1. Tag foden væk fra traktionspedalen og sørg for, at den er i den neutrale position. Sørg for, at parkeringsbremsen er aktiveret.

2. Drej tændingsnøglen til positionen Run (Kør). Kontrollampen tændes.

3. Drej tændingsnøglen til positionen START, når gløderørskontrollampens lys bliver svagere. Slip nøglen med det samme, når motoren starter, og lad den vende tilbage til positionen Run. Juster motorhastigheden.

   Important: Kør ikke startmotoren i mere end 30 sekunder ad gangen, da den ellers kan blive ødelagt. Hvis motoren ikke starter efter 30 sekunder, skal du dreje nøglen til positionen OFF (FRA), kontrollere kontrolgrebene og procedurerne igen, vente yderligere 30 sekunder og gentage startproceduren.

   Når temperaturen er under -7 °C, kan startmotoren køres i 30 sekunder og dernæst slukkes i 60 sekunder, og man har 2 forsøg.

   Forsigtig

   Sluk motoren, og vent på, at alle bevægelige dele stopper, før du kontrollerer, om der er olielækager, løse dele eller andre fejl.

Important: Lad motoren køre i tomgang i 5 minutter, før du slukker den efter drift ved fuld belastning. Herved får turboladeren tid til at køle af, før motoren stoppes. Gøres dette ikke, kan der opstå problemer med turboladeren.

Note: Sænk altid klippeenhederne ned på jorden, når maskinen er parkeret. Dette fjerner den hydrauliske belastning af systemet, forhindrer slid på systemets dele og forebygger endvidere, at klippeenhederne sænkes ved et uheld.

1. Flyt kraftudtagshåndtaget til positionen OFF (fra).

2. Aktiver parkeringsbremsen.

3. Sæt motoren tilbage til lav tomgangshastighed.

4. Drej tændingsnøglen til slukket position.

5. Fjern nøglen fra tændingen for at forhindre utilsigtet start.

Klip enten sidst på formiddagen for at undgå duggen, som får græsset til at klumpe sig sammen, eller sent om eftermiddagen for at undgå skader, som kan forårsages af direkte sollys på det følsomme, nyklippede græs.

Fjern ca. 25 mm eller højst 1/3 af græsstrået, når du klipper. I usædvanligt frodigt og tæt græs kan det muligvis være nødvendigt at hæve klippehøjdeindstillingen til næste hul.

Under de fleste normale forhold skal du klippe ca. hver 4.–5. dag. Men husk, at græs vokser med forskellig hastighed på forskellige tidspunkter. For at bevare den samme klippehøjde, hvilket er god skik, må du klippe hyppigere tidligt om foråret. Da græsvæksten foregår langsommere midt om sommeren, skal du da kun klippe hver 8.–10. dag. Hvis du ikke kan klippe i længere tid på grund af vejrforholdene eller af andre årsager, skal du først klippe med klippehøjden indstillet til højt niveau; klip dernæst igen 2–3 dage senere ved en lavere højdeindstilling.

En skarp kniv skærer rent uden at rive græsstråene over eller få dem til at flosse, som det kan være tilfældet med en sløv kniv. Sønderrivning får græsset til at blive brunt i kanterne, hvilket forringer væksten og øger modtageligheden for sygdomme.

Skift ofte klippemønstre for at minimere problemer med udseende efter klipning, der skyldes gentagen kørsel i kun én retning.

Se fejlfindingsguiden for udseende efter klipning på www.toro.com

Benyt de to bageste transportlåse til de ydre klippeenheder ved transport over lange afstande, ujævnt terræn eller ved brug af en anhænger.

Rengør undersiden af plæneklipperhuset efter hver brug for at sikre optimal ydeevne. Hvis der får lov at samle sig bundfald i plæneklipperhuset, vil klippeydeevnen forringes.

Note: Sænk altid klippeenhederne ned på jorden, når maskinen er parkeret. Dette fjerner den hydrauliske belastning af systemet, forhindrer slid på systemets dele og forebygger endvidere, at klippeenhederne sænkes ved et uheld.

1. Lås motorhjelmen op (Figur 18), og løft motorhjelmen.



   Figur 18

   1. Hjelmlås (2)

2. Fjern splitterne, der fastgør de bageste hjelmlåse til rammetapperne, og løft hjelmen af.

Maskinen har fedtfittings, som skal smøres jævnligt med litiumbaseret universalfedt nr. 2. Hvis maskinen anvendes under normale forhold, skal alle lejer og bøsninger smøres efter hver 50 timers brug eller straks efter hver vask.

Smøreniplernes placering og antal er som følger:

• Bremseakslens pinollejer (5) (Figur 19)



  Figur 19

• Bagakslens drejebøsninger (2) (Figur 20)



  Figur 20

• Styretøjscylinderens kugleled (2) (Figur 21)



  Figur 21

  1. Øverste fitting på styrebolten

• Forbindelsesstangens kugleled (2) (Figur 21)

• Styreboltbøsninger (2) (Figur 21). Den øverste fitting på styrebolten bør kun smøres en gang om året (2 pumpeslag).

• Løftearmsbøsninger (1 pr. skjold) (Figur 22)



  Figur 22

• Løftecylinderbøsninger (2 pr. skjold) (Figur 22)

• Klippeenhedens spindelakselbøsninger (1 pr. klippeenhed) (Figur 23)



  Figur 23

• Klippeenhedens bærearmsbøsninger (1 pr. klippeenhed) (Figur 23)

• Bagrullelejer (2 pr. klippeenhed) (Figur 24 )



  Figur 24

  Important: Sørg for, at smørerillen på hver rulle er ud for smørehullet i hver ende af rulleskaftet. Der er også et tilretningsmærke på den ene ende af rulleskaftet for at hjælpe med at tilrette rille og hul.

Kontroller luftfilterets hovedelement for beskadigelser, som kan medføre en luftlækage. Udskift det, hvis det er beskadiget. Kontroller hele indsugningssystemet for lækager, beskadigelse eller løse slangeklemmer.

Efterse kun luftfilteret, når serviceindikatoren (Figur 25) viser, det er nødvendigt. Hvis du udskifter luftfilteret, før det er nødvendigt, øger du blot risikoen for, at der kommer snavs ind i motoren, når filteret afmonteres.

Figur 25

1. Serviceindikator for luftfilter

Important: Sørg for, at dækslet sidder korrekt og slutter tæt sammen med luftfilterelementet.

1. Træk låsen udad, og drej luftfilterdækslet mod uret (Figur 26).



   Figur 26

   1. Luftfilterlås
   2. Luftfilterdæksel

2. Fjern dækslet fra luftfilterets hovedelement. Før du afmonterer filteret, skal du ved hjælp af trykluft med lavt tryk (2,76 bar, ren og tør luft) fjerne større ansamlinger af snavs, der har sammenhobet sig mellem ydersiden af primærfilteret og filterdåsen. Undgå at bruge trykluft med højt tryk, som evt. kan presse snavs gennem filteret og ind i indsugningsrøret.

   Denne rengøringsmetode forhindrer, at der kommer snavs ind i indsugningen, når primærfilteret afmonteres.

3. Afmonter og udskift primærfilteret (Figur 27).

   Det anbefales ikke at rengøre det brugte filter på grund af risikoen for at beskadige filtermediet. Efterse det nye filter for forsendelsesskader, og kontroller filterets forseglingsende og selve filterelementet. Benyt ikke et beskadiget filter. Isæt det nye filter ved at trykke på den udvendige kant af filterelementet og skubbe det på plads i filterdåsen. Tryk ikke på den bløde del i midten af filteret.



   Figur 27

   1. Luftfilterets primærfilter

   Important: Forsøg aldrig at rense sikkerhedsfilteret (Figur 28). Udskift sikkerhedsfilteret med et nyt efter hvert tredje primærfiltereftersyn.



   Figur 28

   1. Luftfilterets sikkerhedsfilter

4. Rengør åbningen til udblæsning af snavs i det aftagelige dæksel. Afmonter gummiudløbsventilen i dækslet, rengør fordybningen, og udskift udløbsventilen.

5. Monter dækslet således, at gummiudløbsventilen vender nedad – i en position mellem ca. klokken 5 og klokken 7 set fra enden.

6. Nulstil indikatoren (Figur 25), hvis den viser rødt.

Udskift olien og filteret hver 250 timer.

1. Fjern aftapningsproppen (Figur 29), og lad olien flyde over i drænbakke. Monter aftapningsproppen igen, når olien holder op med at løbe.



   Figur 29

   1. Aftapningsskrue til motorolie

2. Fjern oliefilteret (Figur 30). Smør et tyndt lag ren olie på det nye filters pakning, før det skrues på. Overspænd ikke.



   Figur 30

   1. Motoroliefilter

3. Fyld olie på krumtaphuset. Se afsnittet Kontrol af motorolien under Betjening.

Tøm og rengør brændstoftanken for hver 800 timer. Tøm og rengør også tanken, hvis brændstofsystemet forurenes, eller hvis maskinen skal tages ud af drift i en længere periode. Brug rent brændstof til at skylle tanken med.

Kontroller brændstofslanger og forbindelser efter 400 driftstimer eller årligt, alt efter hvad der indtræffer først. Efterse dem for slitage, skader eller løse forbindelser.

Tøm vand eller andre kontaminanter ud af vandudskilleren dagligt. Udskift filterdåsen for hver 400 driftstimer.

1. Anbring en ren beholder under brændstoffilteret (Figur 31).

2. Løsn aftapningsproppen i bunden af filterdåsen.



   Figur 31

   1. Filterdåsens vandudskiller

3. Rengør området, hvor filterdåsen monteres.

4. Afmonter filterdåsen, og rengør monteringsfladen.

5. Smør pakningen på filterdåsen med ren olie.

6. Monter filterdåsen med hånden, indtil pakningen berører monteringsoverfladen. Drej dernæst endnu ½ omgang.

7. Tilspænd aftapningsproppen i bunden af filterdåsen.

Brændstofsugeslangen, som sidder inden i brændstoftanken, er udstyret med et filter, som medvirker til at forhindre, at der kommer snavs ind i brændstofsystemet. Afmonter brændstofsugeslangen, og rengør filteret efter behov.

1. Lås operatørens konsolpanel op, og løft det op (Figur 32).



   Figur 32

   1. Operatørens konsolpanel
   2. Lås

   Fare

   Batterielektrolyt indeholder svovlsyre, som er en dødelig gift, der forårsager alvorlige forbrændinger.

   • Drik ikke elektrolyt, og undgå kontakt med hud, øjne og tøj. Brug sikkerhedsbriller for at beskytte øjnene og gummihandsker for at beskytte hænderne.

   • Fyld batteriet op på et sted, hvor der altid er rent vand i nærheden til at skylle huden med.

2. Tilslut en 3–4 ampere batterioplader til batteripolerne. Oplad batteriet ved 3–4 ampere i 4 til 8 timer.

3. Når batteriet er opladet, tages opladeren ud af stikkontakten og frakobles batteripolerne.

   Advarsel

   Opladning af batteriet producerer gasser, der kan eksplodere.

   Der må aldrig ryges i nærheden af batteriet, og gnister og åben ild skal holdes væk fra batteriet.

4. Monter pluskablet (rødt) til pluspolen (+) og minuskablet (sort) til minuspolen (-) på batteriet (Figur 33). Fastgør kablerne til polerne med maskinskruer og møtrikker. Sørg for, at pluspolen (+) sidder ordentligt fast på batteriet, og at kablet er placeret tæt ind til batteriet. Kablet må ikke berøre batteridækslet. Skyd gummikappen ind over pluspolen for at forhindre eventuel kortslutning.



   Figur 33

   1. Positivt batterikabel
   2. Negativt batterikabel

   Advarsel

   Batteripoler, -klemmer og tilbehør indeholder bly og blysammensætninger: kemikalier, som ifølge staten Californien er kræftfremkaldende og forårsager forplantningsskader. Vask hænder efter håndtering.

5. Smør begge batteriforbindelser med Grafo 112X-fedt, Toro delnr. 505-47, vaseline eller let fedt for at forhindre korrosion. Skyd gummikappen hen over batteriets pluspol.

6. Luk konsolpanelet, og fastgør låsen.

   Advarsel

   Batteripoler eller metalværktøj kan kortslutte mod metaldele og forårsage gnister. Gnister kan få batterigasserne til at eksplodere og medføre personskade.

   • Når batteriet skal fjernes eller monteres, må batteriets poler ikke berøre nogen metaldele på maskinen.

   • Metalværktøj må ikke kortslutte mellem batteripolerne og maskinens metaldele.

   Advarsel

   Forkert batterikabelføring kan danne gnister og beskadige maskinen og kablerne. Gnister kan få batterigasserne til at eksplodere og medføre personskade.

   • Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.

   • Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.

Important: Før der foretages svejsninger på maskinen, skal det negative kabel frakobles batteriet for at forhindre, at det elektriske system beskadiges.

Note: Kontroller batteriets tilstand hver uge eller efter hver 50 driftstimer. Polerne og hele batterikassen skal holdes rene, da et snavset batteri langsomt vil aflades. Batteriet rengøres ved at afmontere det fra maskinen og vaske hele kassen med en opløsning af tvekulsurt natron og vand. Skyl med rent vand. For at forebygge korrosion belægges batteriet og kabelforbindelserne med Grafo 112X-fedt (Toro delnr. 505-47) eller vaseline.

Figur 34

Frigør låsen og hæv operatørens konsolpanel (Figur 35) for at blotlægge sikringerne (Figur 36).

Figur 35

1. Lås
2. Operatørens konsolpanel

Figur 36

1. Sikringer

Der må ikke være endeslør i planetdrevene/drivhjulene (dvs. at hjulene ikke bør kunne bevæges, når de trækkes eller skubbes i en retning parallelt med akslen).

1. Parker maskinen på en plan overflade, aktiver parkeringsbremsen, sænk klippeenhederne, sluk for motoren, og tag nøglen ud.

2. Bloker baghjulene og hæv maskinens forende med donkrafte på forakslen/-rammen.

   Fare

   En maskine på en donkraft kan være ustabil og glide ned af donkraften, hvorved personer nedenunder den kan komme til skade.

   • Start ikke motoren, mens maskinen står på en donkraft.

   • Tag altid nøglen ud af tændingen, før maskinen forlades.

   • Bloker hjulene, når maskinen løftes med en donkraft.

   • Understøt maskinen med støttebukke.

3. Tag fat i ét af de forreste drivhjul, og skub/træk det hen mod og væk fra maskinen. Bemærk, om der er bevægelse.



   Figur 37

   1. Forreste drivhjul

4. Gentag trin 3 for det andet drivhjul.

5. Hvis et af hjulene bevæger sig, skal du kontakte en autoriseret Toro-forhandler og få planetdrevet genopbygget.

Note: Forhjulets møtrikker er ½–20 UNF. Baghjulets møtrikker er M12 x 1,6-6H (metrisk).

Kontroller oliestanden efter hver 400 driftstimer. Anvend højkvalitetsgearolie SAE 85W-140 som erstatning.

1. Anbring maskinen på et plant underlag og placer hjulet, således at den ene kontrolprop (Figur 38) står i klokken 12-positionen, og den anden står i klokken 3-positionen.



   Figur 38

   1. Kontrol-/aftapningsprop (2)

2. Fjern proppen i klokken 3-positionen (Figur 38). Der skal stå olie op til bunden af kontrolprophullet.

3. Hvis oliestanden er lav, skal proppen i klokken 12-positionen fjernes, og olie skal påfyldes, indtil den begynder at flyde ud af hullet i klokken 3-positionen.

4. Sæt begge propper i igen.

5. Gentag trin 1 til 4 på det modsatte planetdrev.

Skift olie første gang efter 200 driftstimer. Skift derefter olie for hver 800 driftstimer eller årligt, alt efter hvad der indtræffer først. Anvend en højkvalitetsgearolie SAE 85W-140 som erstatning.

1. Når maskinen er parkeret på en plan flade, placeres et hjul, så en af kontrolpropperne er i den lavest mulige position (klokken seks) (Figur 39).



   Figur 39

   1. Kontrol-/aftapningsprop

2. Placer en drænbakke under planetnavet, fjern proppen og dræn for olie.

3. Placer en drænbakke under bremsehuset, fjern aftapningsproppen og dræn for olie (Figur 40).



   Figur 40

   1. Bremsehus
   2. Aftapningsskrue

4. Når begge steder er drænet helt for olie, skal du sætte proppen i bremsehuset igen.

5. Drej hjulet indtil det åbne prophul i planetdrevet er placeret i klokken 12-positionen.

6. Fyld langsomt planetdrevet gennem det åbne hul med 0,65 liter højkvalitetsgearolie SAE 85W-140.

   Important: Hvis planetdrevet fyldes, før der er fyldt 0,65 liter olie på, skal du vente en time eller sætte proppen i og flytte maskinen cirka 3 meter, så olien fordeles i bremsesystemet. Fjern derefter proppen og hæld den resterende olie på.

7. Sæt proppen i igen.

8. Gentag proceduren på modsatte planetdrev/bremse.

Bagakslen afskibes fra fabrikken fyldt med SAE 85W-140 gearolie. Kontroller oliestanden, før motoren startes første gang, og for hver 400 timer derefter. Kapaciteten er 2,4liter. Kontroller dagligt for lækager.

1. Parker maskinen på en plan flade.

2. Fjern en kontrolprop fra akslens ene ende (Figur 41), og sørg for, at smøreoliestanden når op til bunden af hullet. Hvis oliestanden er lav, fjernes påfyldningsproppen (Figur 41), og der hældes tilstrækkelig olie på, til den når op til bunden af kontrolprophullerne.



   Figur 41

   1. Kontrolprop
   2. Påfyldningsprop

1. Parker maskinen på en plan flade.

2. Rengør området rundt om de 3 aftapningspropper, 1 på hver ende og 1 i midten (Figur 42).



   Figur 42

   1. Aftapningsproppernes placering

3. Fjern de 3 dæksler til kontrol af olieniveauet og hovedakslens udluftningsdæksel for at lette aftapningen af olien.

4. Fjern aftapningspropperne, og lad olien løbe ned i bakkerne.

5. Skru propperne i.

6. Fjern en kontrolprop, og fyld akslen med cirka 2,4liter. (80 oz.) 85W-140 gearolie, indtil olien når op til bunden af påfyldningshullet.

7. Skru kontrolproppen på.

1. Mål afstanden fra midte til midte (i akselhøjden) på de styrende dæk, foran og bag akslen. Målingen foran akslen skal være 3 mm mindre end målingen bag akslen (Figur 43).



   Figur 43

   1. Traktionsenhedens forende
   2. 3 mm mindre end bagpå dækket
   3. Afstand midte til midte

2. Du kan justere afstanden ved at fjerne låseclipsen og møtrikken fra hver forbindelsesstangs kugleled (Figur 44). Fjern forbindelsesstangens kugleled fra akselhusets holder.



   Figur 44

   1. Forbindelsesstangens klemme
   2. Forbindelsesstangens kugleled

3. Løsn klemmerne i hver ende af forbindelsesstængerne (Figur 44).

4. Drej det fritliggende kugleled en (1) hel omgang indad eller udad. Stram klemmen i den løse ende af forbindelsesstangen.

5. Drej hele forbindelsesstangenheden en (1) hel omgang i samme retning (indad eller udad). Stram klemmen på den tilsluttede ende af forbindelsesstangen.

6. Monter kugleleddet på akselhusets holder, og stram møtrikken fingerstramt. Mål spidsningen.

7. Gentag om nødvendigt justeringen.

8. Stram møtrikken, og monter en ny låseclips, når justeringen er korrekt.

Fjern snavs fra motorområdet, oliekøleren og køleren dagligt. Rengør dem oftere under snavsede forhold.

Denne maskine er udstyret med et hydraulisk drevet ventilatordrivsystem, som automatisk (eller manuelt) kører bagud for at reducere ophobning af snavs på oliekøler/køler og skærm. Denne funktion kan hjælpe med at reducere den tid, der skal bruges til at rengøre oliekøler/køler, men den mindsker ikke behovet for rutinemæssig rengøring. Det er stadig nødvendigt at foretage regelmæssig rengøring og eftersyn.

1. Åbn den bageste skærm (Figur 45). Rengør skærmen grundigt for alt snavs.

   Note: Du kan afmontere skærmen ved at løfte hængselsstifterne af.



   Figur 45

   1. Bageste kølergitterlås

2. Rengør begge sider af oliekøler-/kølerområdet (Figur 46) grundigt med trykluft. Start fra forenden, og blæs snavs ud mod bagsiden. Rengør dernæst fra bagsiden, og blæs mod forenden. Gentag proceduren adskillige gange, indtil snavs og avner er fjernet.



   Figur 46

   1. Oliekøler/køler

   Important: Rengøring af oliekøleren eller køleren med vand medvirker til, at der for tidligt opstår korrosionsskader på komponenterne, og at der ophober sig snavs.

3. Luk bagskærmen, og fastgør den med låsen.

Juster driftsbremserne, hvis bremsepedalen har mere end 25 mm ”fri vandring”, eller når bremserne ikke virker effektivt. Fri vandring angiver den afstand, som bremsepedalen kan flyttes, før du mærker bremsemodstand.

1. Løsn låsen fra bremsepedalerne, så begge pedaler virker uafhængigt af hinanden.

2. Stram bremserne for at reducere bremsepedalernes frie vandring.

   1. Løsn den forreste møtrik på bremsekablets gevind-ende (Figur 47).



      Figur 47

      1. Bremsekabel

   2. Tilspænd den bageste møtrik for at flytte kablet bagud, indtil bremsepedalerne har 13–25 mm fri vandring.

   3. Tilspænd de forreste møtrikker, når bremserne er justeret korrekt.

Kontroller remmens tilstand og spænding (Figur 48) efter hver 100 driftstimer.

1. Med den rigtige spænding opnås 10 mm afbøjning, når en belastning på 44 N (4,5 kg) påføres remmen midtvejs mellem remskiverne.

2. Hvis afbøjningen ikke er 10 mm, skal generatorens monteringsbolte løsnes (Figur 48). Øg eller mindsk generatorremmens stramhed, og tilspænd boltene. Kontroller remmens afbøjning igen for at sikre, at stramningen er korrekt.



   Figur 48

   1. Monteringsbolt
   2. Generator

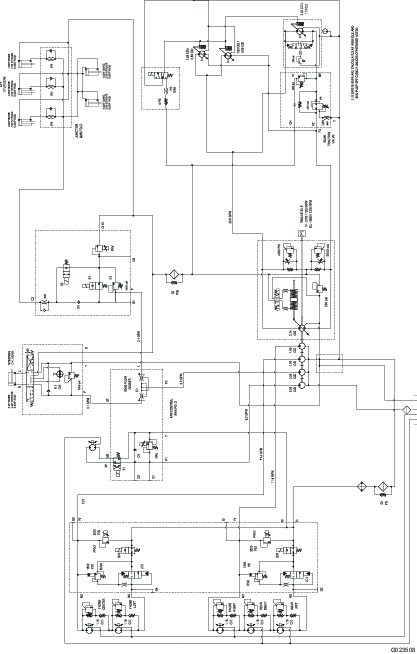

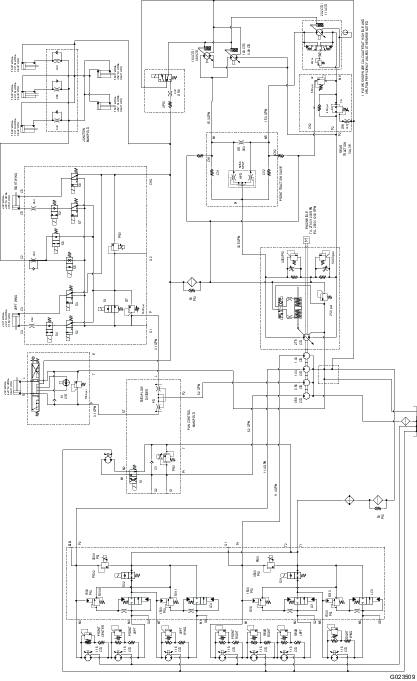

Skift hydraulikvæsken i intervaller på 800 driftstimer under normale forhold. Hvis væsken bliver forurenet, skal du kontakte den lokale Toro-forhandler, eftersom systemet skal skylles ud. Forurenet væske ser mælkeagtig eller sort ud sammenlignet med ren olie.

1. Sluk motoren, og løft motorhjelmen.

2. Frakobl returrøret fra beholderens bund, og lad hydraulikvæsken løbe ned i en stor dræningsbakke. Genmonter røret, når hydraulikvæsken holder op med at dræne.

3. Fyld beholderen med ca. 28,4 liter hydraulikvæske. Se afsnittet Kontrol af hydraulikvæsken.

   Important: Brug kun de angivne hydraulikolier. Andre væsker kan beskadige systemet.

4. Sæt beholderens dæksel på. Start motoren, og brug alle de hydrauliske styreenheder til at fordele hydraulikvæsken gennem hele systemet. Kontroller også, om der er lækage, og stop derefter motoren.

5. Kontroller væskeniveauet, og påfyld nok til at hæve niveauet til FULL-mærket på målepinden. Fyld ikke for meget på.

Skift de 2 hydraulikfiltre første gang efter de første 200 driftstimer. Skift derefter filtrene efter hver 800 driftstimer under normale forhold.

Brug Toro-filtre, delnr. 94-2621 til den bageste (klippeenhed) del af maskinen og 75-1310 til den forreste (lade) del af maskinen.

Important: Brug af andre filtertyper kan gøre garantien på visse komponenter ugyldig.

1. Placer maskinen på en plan flade, sænk klippeenhederne, stop motoren, aktiver parkeringsbremsen, og tag nøglen ud af tændingen.

2. Rengør det område, hvor filteret monteres. Anbring en drænbakke under filteret, og afmonter filteret (Figur 49 og Figur 50).

3. Smør den nye filterpakning, og fyld filteret med hydraulikvæske.



   Figur 49

   1. Hydraulikfilter


   Figur 50

   1. Hydraulikfilter

4. Sørg for, at området omkring det sted, hvor filteret skal monteres, er rent. Skru filteret på, indtil pakningen berører monteringspladen, og spænd derefter filteret endnu en halv omgang.

5. Start motoren, og lad den køre i ca. to minutter for at lukke luft ud af systemet. Stop motoren, og kontroller, om der er lækager.

Efterse dagligt hydraulikrør og -slanger for lækager, bøjede rør, løse monteringsholdere, slid, løse fittings, forringelser på grund af vejrlig og kemisk forringelse. Foretag alle nødvendige udbedringer før drift.
