Zestaw zamiennej prowadnicy linki

1. Zdejmij pokrywę paska znajdującą się po lewej stronie maszyny, odkręcając mocujące ją śruby. Zachowaj pokrywę paska i śruby pokrywy paska do późniejszego montażu.

2. Odłącz linkę sprzęgła od ramienia jałowego koła pasowego.

3. Wymontuj prowadnicę linki z maszyny, wykręcając mocującą ją śrubę z nakrętką. Wyrzuć prowadnicę linki wraz z elementami mocującymi.



   Rysunek 1

   Pokazany model 38752 odśnieżarki Power Clear®, rzeczywista maszyna może różnić się wyglądem

   1. Śruba prowadnicy linki

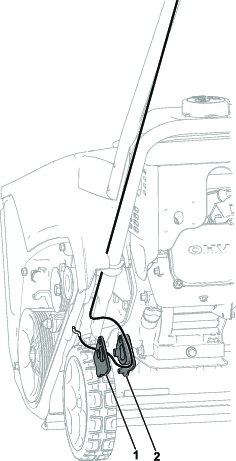

   Rysunek 2

   1. Prowadnica linki
   2. Linka sprzęgła

Części potrzebne do tej procedury:

1. Zdejmij pokrywę zamiennej prowadnicy linki, przeprowadź linkę sprzęgła przez prowadnicę w sposób pokazany na Rysunek 3, a następnie zamknij prowadnicę linki.

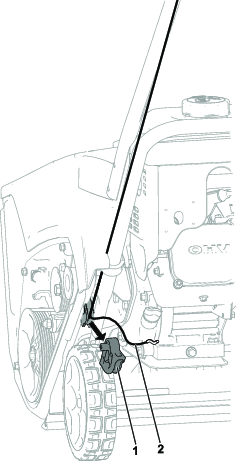

   Rysunek 3

   1. Pokrywa prowadnicy linki
   2. Prowadnica linki

2. Zamontuj zespół prowadnicy linki w maszynie za pomocą dołączonej śruby z nakrętką (Rysunek 4).

   Note: Sprawdź, czy wystający trzpień zespołu prowadnicy linki znajduje się w otworze na występ w maszynie (Rysunek 5).



   Rysunek 4

   1. Wystający trzpień


   Rysunek 5

   1. Otwór na trzpień
   2. Otwór na element mocujący

3. Zamocuj linkę sprzęgła do ramienia jałowego koła pasowego.

4. Zamontuj w maszynie zdjętą wcześniej pokrywę paska używając odpowiednich śrub.
