Sæt til udskiftning af kabelholder

1. Afmonter remskærmen på maskinens venstre side ved at fjerne boltene, der fastgør den. Gem remskærmen og de tilhørende bolte til senere genmontering.

2. Hægt koblingskablet af styrearmen.

3. Afmonter kabelholderen ved at fjerne bolten og møtrikken, der fastgør den på maskinen. Kassér kabelholderen og fastgørelsesanordningerne.

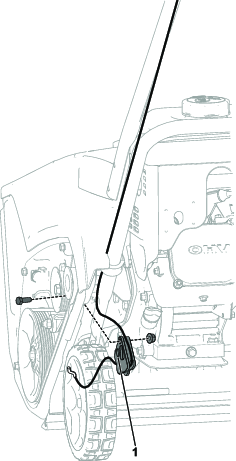

   Figur 1

   Power Clear®-model 38752 er vist – maskinens udseende kan variere

   1. Bolt til kabelholder

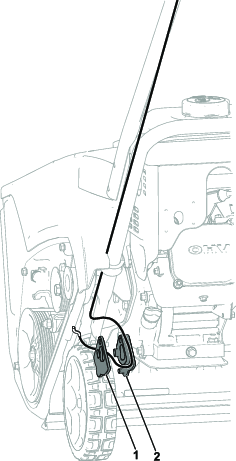

   Figur 2

   1. Kabelholder
   2. Koblingskabel

Dele, der skal bruges til dette trin:

1. Tag dækslet af den nye kabelholder, før koblingskablet gennem holderen som vist i Figur 3, og luk holderen.



   Figur 3

   1. Kabelholderdæksel
   2. Kabelholder

2. Monter kabelholderenheden på maskinen ved hjælp af den medfølgende bolt og møtrik (Figur 4).

   Note: Sørg for, at fremspringet på kabelholderenheden hviler i fremspringshullet på maskinen (Figur 5).



   Figur 4

   1. Fremspring


   Figur 5

   1. Fremspringshul
   2. Hul til fastgørelsesanordning

3. Hægt koblingskablet på styrearmen.

4. Monter remskærmen, du fjernede tidligere, på maskinen ved hjælp af de tilsvarende fastgørelsesanordninger.
