Turvakehikkosarja

1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain virtalukosta.

2. Jos koneen kaatumissuojausjärjestelmän pylväissä on valot, irrota valot ja kiinnitystarvikkeet kaatumissuojausjärjestelmän pylväistä.

   Note: Säilytä valot ja kiinnitystarvikkeet.

3. Jos koneessa on kaksipylväisen kaatumissuojausjärjestelmän jatkosarja, irrota sivupaneelit, joihin kaatumissuojausjärjestelmän pylväiden valot kiinnitetään.

   Note: Säilytä kaatumissuojausjärjestelmän pidikkeet ja vastaavat kiinnitystarvikkeet.

4. Käännä ohjauskonsolia mahdollisimman paljon sisäänpäin.

1. Avaa säilytyslokeron luukku (Kuva 1).



   Kuva 1

   1. Mutteri
   2. Aluslaatta
   3. Säilytyslokero
   4. Kuusiokoloruuvi
   5. Sivupaneeli

2. Irrota kaksi kuusiokoloruuvia, neljä aluslaattaa ja kaksi mutteria, joilla säilytyslokero on kiinnitetty sivupaneeliin (Kuva 1).

   Note: Irrota kuusiokoloruuvit lyhyellä kuusiokulma-avaimella.

3. Irrota kaksi painettavaa kiinnitintä ja kaksi aluslaattaa, joilla säilytyslokero on kiinnitetty sivupaneeliin (Kuva 2).



   Kuva 2

   1. Painettavat kiinnittimet
   2. Aluslaatat

4. Poista säilytyslokero koneesta (Kuva 3).



   Kuva 3

Vaiheeseen tarvittavat osat:

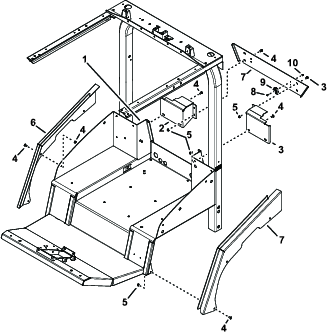

Kuva 4

1. Koneen taso
2. Oikea takapaneeli
3. Vasen takapaneeli
4. Laippalukkomutteri (5/16 tuumaa)
5. Lukkopultti (5/16 × ¾ tuumaa)
6. Oikea välipaneeli
7. Vasen välipaneeli
8. Ruuvi (10-24 × ⅝ tuumaa)
9. Salvan vastakappale
10. Laippalukkomutteri (10-24)

1. Asenna vasen ja oikea takapaneeli koneen tason (Kuva 4) taakse neljällä lukkopultilla (5/16 × ¾ tuumaa) ja neljällä laippalukkomutterilla (5/16 tuumaa).

2. Asenna vasen ja oikea välipaneeli tasokokoonpanon sivuille (Kuva 4) kuudella lukkopultilla (5/16 × ¾ tuumaa) ja kuudella laippalukkomutterilla (5/16 tuumaa).

3. Asenna kaksi salvan vastakappaletta keskimmäiseen takapaneeliin (Kuva 4) neljällä ruuvilla (10-24 × ⅝ tuumaa) ja neljällä laippalukkomutterilla (10-24).

4. Asenna keskimmäinen takapaneeli vasempaan ja oikeaan takapaneeliin (Kuva 4) neljällä lukkopultilla (5/16 × ¾ tuumaa) ja neljällä laippalukkomutterilla (5/16 tuumaa).

1. Kohdista säilytyslokeron reiät sivupaneelin reikiin (Kuva 5).



   Kuva 5

2. Kiinnitä säilytyslokero sivupaneeliin kahdella painettavalla kiinnittimellä ja kahdella aluslaatalla (Kuva 6).



   Kuva 6

   1. Painettavat kiinnittimet
   2. Aluslaatat

3. Asenna säilytyslokero sivupaneeliin kahdella kuusiokoloruuvilla, neljällä aluslaatalla ja kahdella mutterilla (Kuva 7).



   Kuva 7

   1. Mutteri
   2. Aluslaatta
   3. Säilytyslokero
   4. Kuusiokoloruuvi
   5. Sivupaneeli

4. Sulje säilytyslokeron luukku.

Vaiheeseen tarvittavat osat:

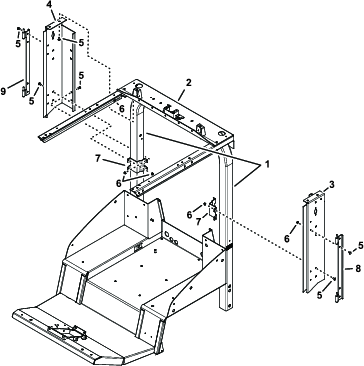

Kuva 8

1. Kaatumissuojausjärjestelmän putki
2. Ylempi kaatumissuojausjärjestelmän kannattimen kiinnike
3. Vasen sivupaneeli
4. Oikea sivupaneeli
5. Lukkopultti (5/16 × ¾ tuumaa)
6. Laippalukkomutterit (5/16 tuumaa)
7. Asennuskannatin
8. Vasemman oven kannatin
9. Oikean oven kannatin

1. Kiinnitä vasen ja oikea sivupaneeli ylempään kaatumissuojausjärjestelmän kannattimen kiinnikkeeseen (Kuva 8) neljällä lukkopultilla (5/16 × ¾ tuumaa) ja neljällä laippalukkomutterilla (5/16 tuumaa).

   Note: Varmista, että asennuskannattimen taivutettu puoli tulee vasemman kaatumissuojausjärjestelmän ilmaputken yli.

2. Asenna vasen ja oikea sivupaneeli kaatumissuojausjärjestelmän putkeen (Kuva 8) kahdella asennuskannattimella, kahdeksalla lukkopultilla (5/16 × ¾ tuumaa) ja kahdeksalla laippalukkomutterilla (5/16 tuumaa).

3. Asenna vasemman ja oikean oven kannatin vastaavaan sivupaneeliin (Kuva 8) kahdeksalla lukkopultilla (5/16 × ¾ tuumaa) ja kahdeksalla laippalukkomutterilla (5/16 tuumaa).

Vaiheeseen tarvittavat osat:

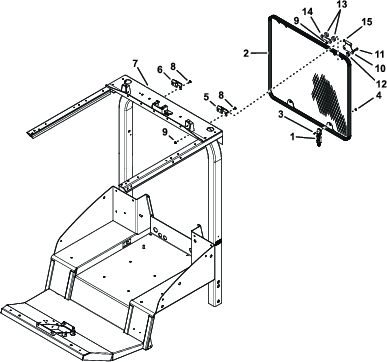

Kuva 9

1. Kumisalpa
2. Takasäleikön kokoonpano
3. Ruuvi (10-24 × ⅝ tuumaa)
4. Mutterit (10-24)
5. Vasen sarana
6. Oikea sarana
7. Ylempi kaatumissuojausjärjestelmän kannattimen kiinnike
8. Pultti (5/16 × 3/4 tuumaa)
9. Mutteri (5/16 tuumaa)
10. Saranan puolikas
11. Olkatappi (5/16 × 1-¼ tuumaa)
12. Laippaholkki (neopreeni, 0,8 cm)
13. Laippaholkki (neopreeni, 1,4 cm)
14. Tukilevy
15. Välikappale (messinki)

1. Kiinnitä kaksi kumisalpaa takasäleikkökokoonpanoon (Kuva 9) neljällä ruuvilla (10-24 × ⅝ tuumaa) ja neljällä laippalukkomutterilla (10-24).

2. Kiinnitä vasen ja oikea sarana ylempään kaatumissuojausjärjestelmän kannattimen kiinnikkeeseen (Kuva 9) neljällä lukkopultilla (5/16 × ¾ tuumaa) ja neljällä laippalukkomutterilla (5/16 tuumaa).

3. Asenna messinkivälikappale vasemman ja oikean saranan tappeihin (Kuva 9).

   Note: Rasvaa saranatapit tarvittaessa.

4. Asenna yksi saranan puolikas takasäleikkökokoonpanoon (Kuva 9) kahdella olkatapilla (5/16 × 1-¼ tuumaa), kahdella neopreenilaippaholkilla (0,8 cm), yhdellä tukilevyllä, kahdella neopreenilaippaholkilla (1,4 cm) ja kahdella laippalukkomutterilla (5/16 tuumaa).

5. Liu’uta säleikkökokoonpanon ikkunan sarana ylemmän kaatumissuojausjärjestelmän kannattimen kiinnikkeen saranaan (Kuva 9).

6. Liu’uta saranan toinen puolikas ylemmän kaatumissuojausjärjestelmän kannattimen kiinnikkeen toiseen saranaan (Kuva 9) ja kiinnitä sarana kahdella olkatapilla (5/16 × 1-¼ tuumaa), kahdella neopreenilaippaholkilla (0,8 cm), yhdellä tukilevyllä, kahdella neopreenilaippaholkilla (1,4 cm) ja kahdella laippalukkomutterilla (5/16 tuumaa).

7. Kiinnitä takasäleikkökokoonpano koneeseen vetämällä takasäleikön kumisalvat keskimmäisen takapaneelin salpojen vastakappaleiden yli. Muuta säleikkökokoonpanon asentoa tarvittaessa.

Vaiheeseen tarvittavat osat:

Ovien asentaminen koneeseen

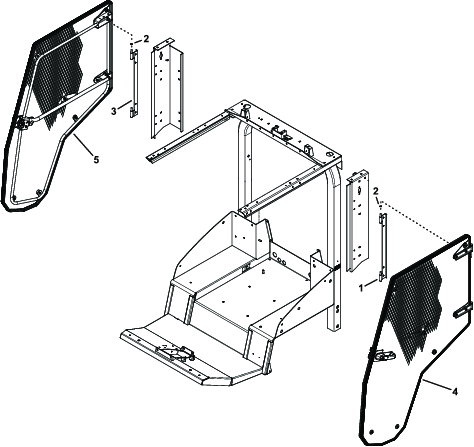

Kuva 10

1. Vasemmanpuoleisen oven sarana
2. Välikappale (messinki)
3. Oikeanpuoleisen oven sarana
4. Vasen ovi
5. Oikea ovi

1. Asenna messinkivälikappale oven kannattimien saranatappeihin (Kuva 10).

2. Asenna ovi oven kannattimeen (Kuva 10).

3. Toista vaiheet 1 ja 2 koneen toisen puolen oven kohdalla.

Ovivaimentimien asennus

Kuva 12

1. Ylempi saranakannatin (ovi)
2. Ovivaimennin (jousi–kaasu)
3. Pallotappi
4. Laippalukkomutteri (5/16 tuumaa)
5. Ovivaimentimen kiinnike

1. Asenna pallotappi oven ylemmän saranakannattimen reikään (Kuva 12) ja kiinnitä tappi laippalukkomutterilla (5/16 tuumaa).

2. Asenna pallotappi ovivaimentimen kiinnikkeen reikään (Kuva 12) ja kiinnitä tappi mutterilla (5/16 tuumaa).

3. Asenna ovivaimentimen (jousi–kaasu) sylinteripää oven ylemmän saranakannattimen pallotappiin (Kuva 12).

4. Asenna ovivaimentimen tankopää ovivaimentimen kiinnikkeen pallotappiin kaksipylväisen kaatumissuojausjärjestelmän ylemmässä kannattimessa (Kuva 12).

5. Toista vaiheet 1–4 koneen toisen puolen oven kohdalla.

Vaiheeseen tarvittavat osat:

1. Varmista, että olet kääntänyt ohjauskonsolia mahdollisimman paljon sisäänpäin.

2. Kohdista lukitustapin nokka vastalevyssä olevaan aukkoon kuvan mukaisesti (Kuva 13).



   Kuva 13

   1. Vastamutteri
   2. Vastalevy
   3. Lukitustapin nokka
   4. Painealuslaatta
   5. Lukitustappi
   6. Tapin suojus

3. Aseta lukitustappi (ensin ilman aluslaattoja) lukitustapin nokkaan (Kuva 13).

   Note: Jos lukitustappi ei ole keskellä oven salvassa, lisää yksi tai kaksi painealuslaattaa.

4. Kohdista lukitustappi ja vastamutteri vastalevyn aukon takaosaan (Kuva 13).

5. Kiristä vastamutteri lukitustappiin käsin (Kuva 13).

1. Keskitä lukitustappi kaiteessa olevaan lukitustapin asennuskannattimeen (Kuva 14).



   Kuva 14

2. Sulje ovi kokonaan ja katso kohtaa, jossa lukitustappi koskettaa oven salpaa.

   Note: Jos lukitustappi ei asetu täysin oven salpaan, lisää yksi tai kaksi painealuslaattaa lukitustapin nokan ja lukitustapin väliin.

3. Sulje ovi kokonaan ja mittaa tiivisteen ja ohjaamon kaiteen tiivistepinnan välinen korkeus.

   Mittaa 1,9–2,2 cm kuvan mukaisesti (Kuva 15).

   • Jos mittaustulos on suurempi kuin 2,2 cm, käännä lukitustapin nokkaa 45 astetta ohjaamon sisäosaa kohti, kunnes mittaustulos on 1,9–2,2 cm.

   • Jos mittaustulos on pienempi kuin 2,2 cm, käännä lukitustapin nokkaa 45 astetta ohjaamon ulkopuolta kohti, kunnes mittaustulos on 1,9–2,2 cm.

   Note: Lukitustappi asettuu keskelle itsestään.



   Kuva 15

   1. Tiiviste
   2. Ohjaamon kaide
   3. 1,9–2,2 cm

4. Kiristä vastamutteri, kun lukitustapin mitta on 1,9–2,2 cm kuvan mukaisesti (Kuva 14).

Vaiheeseen tarvittavat osat:

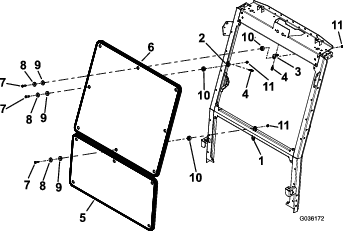

Kuva 16

1. Kaksoislaattakannatin
2. Sivulaattakannatin
3. Ylälaattakannatin
4. Niitti
5. Alempi tuulilasikokoonpano
6. Ylempi tuulilasikokoonpano
7. Kuusiokoloruuvi (5/16 × 1-½ tuumaa)
8. Tukialuslaatta
9. Laippaholkki (neopreeni, 0,8 cm)
10. Laippaholkki (neopreeni, 1,4 cm)
11. Laippalukkomutteri (5/16 tuumaa)

1. Asenna kaksoislaattakannatin ylemmän ja alemman tuulilasirungon väliin kaatumissuojausjärjestelmässä (Kuva 16).

2. Asenna kaksi sivulaattakannatinta kaksipylväisen kaatumissuojausjärjestelmän jatkosarjan pylvään suojuksen reikiin (Kuva 16).

3. Asenna ylälaattakannatin kaksipylväisen kaatumissuojausjärjestelmän jatkosarjan etupaneelin reikään (Kuva 16).

4. Asenna alempi ja ylempi tuulilasikokoonpano (Kuva 16) kuusiokoloruuveilla (5/16 × 1-½ tuumaa), 13 tukialuslaatalla, 13 neopreenilaippaholkilla (0,8 cm), 13 neopreenilaippaholkilla (1,4 cm) ja 13 laippalukkomutterilla (5/16 tuumaa).

Asenna aiemmin mahdollisesti irrotetut lisälaitteet, kuten valot, vasempaan ja oikeaan paneeliin.
