Kit cage de sécurité

1. Garez la machine sur un sol plat et horizontal.

2. Abaissez les unités de coupe.

3. Serrez le frein de stationnement.

4. Coupez le moteur et enlevez la clé.

5. Si des éclairages ont montés sur l'arceau de sécurité, déposez-les ainsi que leurs fixations.

   Conservez les éclairages et les fixations.

6. Si la machine est équipée de l'extension pour système ROPS à 2 montants, déposez les panneaux latéraux sur lesquels se montent les éclairages des montants (Figure 2).

   Note: Conservez les colliers et les fixations associées.

7. Montez la console de commande à la position intérieure extrême.

Pièces nécessaires pour cette opération:

Reportez-vous à la Figure 2 pour effectuer les opérations suivantes.

Note: Vérifiez que toutes les pièces sont montées sans les serrer complètement. Terminez le montage kit puis serrez les fixations.

1. Avec des boulons (5/16" x ¾") et des écrous à embase (5/16"), fixez les supports de porte gauche et droite aux longerons supérieurs de l'extension ROPS à 2 montants.

2. Avec des boulons (5/16" x ¾") et écrous à embase (5/16"), fixez les pattes de fixation supérieure et inférieure ainsi que les supports de porte gauche et droite à l'arceau de sécurité.

3. Avec des boulons (5/16" x ¾") et écrous à embase (5/16"), fixez le panneau arrière aux supports de porte gauche et droite.

4. Avec des boulons (5/16" x ¾") et écrous à embase (5/16"), fixez l'écran arrière au panneau arrière et au support de l'extension du système ROPS à 2 montants.

   Note: Veillez à bien aligner les trous de l'écran arrière avec les trous du panneau arrière et le support de toit arrière.

5. Avec des boulons (5/16" x ¾") et écrous à embase (5/16"), fixez l'écran arrière aux supports de porte gauche et droite.

6. Avec des boulons (5/16" x ¾") et écrous à embase (5/16"), fixez les supports d'articulation de porte gauche et droite aux supports de porte gauche et droite respectivement.

7. Avec des boulons (5/16" x ¾") et des écrous à embase (5/16"), fixez les supports de ressort aux longerons supérieurs de l'extension ROPS à 2 montants.

8. Avec 10 boulons de carrosserie (¼"-20 x ¾") et 10 écrous à embase (¼"), fixez les panneaux inférieurs gauche et droit au repose-pieds et aux supports latéraux inférieurs de l'extension du ROPS à 2 montants.

   Vous devez percer des trous dans le repose-pieds.

   1. Repérez le point de rencontre des panneaux inférieurs et du repose-pieds (Figure 1).

   2. Percez 4 trous (0,71 cm) dans le repose-pieds.

   3. Fixez les boulons de carrosserie et les écrous à embase.



      Figure 1

      Côté gauche montré

      1. Percer des trous (0,281")
      2. Repose-pieds
      3. Panneau inférieur gauche

9. Fixez les cages de porte gauche et droite sur le côté correspondant de la machine.

   Placez la charnière connectée à chaque porte, avec 4 entretoises, sur le support de porte que vous avez monté précédemment.

10. Avec 4 goujons à rotule et 4 écrous à embase (5/16"), fixez les ressorts aux cages de porte et aux supports de ressort.

    Note: Installez les ressorts avec l'extrémité cylindre sur la cage de porte et l'extrémité piston sur le support de ressort.

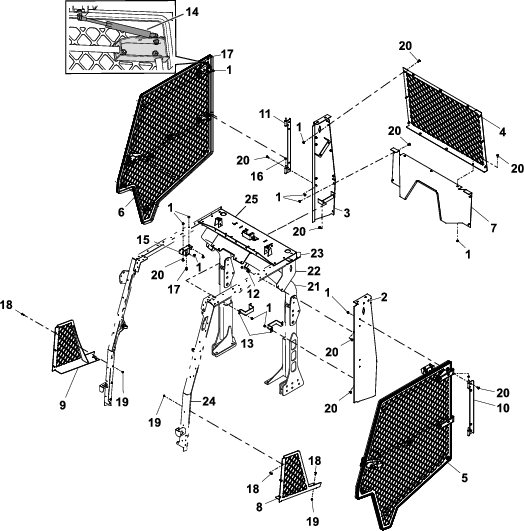

Figure 2

1. Écrou à embase (5/16")
2. Support de porte gauche
3. Support de porte droite
4. Protection arrière
5. Cage de porte gauche
6. Cage de porte droite
7. Panneau arrière
8. Panneau inférieur gauche
9. Panneau inférieur droit
10. Support d'articulation de porte gauche
11. Support d'articulation de porte droite
12. Support de fixation supérieur
13. Support de fixation inférieur
14. Ressort à gaz
15. Support de ressort
16. Entretoise
17. Goujon à rotule
18. Boulon de carrosserie (¼"-20 x ¾")
19. Écrou à embase (¼")
20. Boulon (5/16" x ¾")
21. Arceau de sécurité
22. Panneaux latéraux – extension de ROPS à 2 montants
23. Longerons supérieurs – extension de ROPS à 2 montants
24. Support latéral inférieur – extension de ROPS à 2 montants
25. Support de toit arrière – extension de ROPS à 2 montants

Pièces nécessaires pour cette opération:

1. Veillez à monter la console de commande à la position intérieure extrême.

2. Placez la goupille de verrouillage devant l'ouverture de la gâche, à la position indiquée à la Figure 3.



   Figure 3

   1. Écrou de blocage
   2. Gâche
   3. Came de goupille de verrouillage
   4. Rondelle de butée
   5. Rondelle-frein
   6. Goupille de verrouillage
   7. Protection de goupille

3. Insérez la goupille de verrouillage (sans les rondelles pour commencer) dans la came correspondante (Figure 3).

4. Ajoutez le nombre de rondelles nécessaire pour centrer la goupille de verrouillage dans le loquet de la porte.

   Note: Vous aurez besoin d'associer une rondelle de butée et une rondelle-frein pour ajuster la goupille de verrouillage afin qu'elle s'engage dans le loquet de porte.

5. Placez la goupille de verrouillage et l'écrou de blocage face à l'arrière de l'ouverture de la gâche (Figure 3).

6. Serrez l'écrou de blocage à la main sur la goupille de verrouillage (Figure 3).

1. Centrez la goupille de verrouillage dans son support sur le longeron (Figure 4).



   Figure 4

2. Fermez complètement la porte et vérifiez le point de contact de la goupille avec le loquet de la porte.

   Note: Si la goupille de verrouillage ne s'engage pas complètement dans le loquet, ajoutez des rondelles entre la came et la goupille de verrouillage.

3. Fermez complètement la porte et mesurez la hauteur du joint bulle jusqu'à la surface d'étanchéité du longeron de cabine, et vérifiez que la hauteur est comprise entre 1,9 et 2,2 cm, comme montré à la Figure 5.

   Note: Si la hauteur mesurée est supérieure à celle spécifiée, tournez la came de la goupille de verrouillage de 45° vers l'intérieur de la cabine pour obtenir la hauteur voulue. Si la hauteur mesurée est inférieure à celle spécifiée, inversez la procédure ci-dessus.

   Note: La goupille de verrouillage se centre automatiquement.



   Figure 5

   1. Joint bulle
   2. Longeron de cabine
   3. 1,9 à 2,2 cm

4. Serrez l'écrou de blocage lorsque la goupille de verrouillage atteint 1,9 à 2,2 cm, comme montré à la Figure 4.

1. Desserrez la goupille de verrouillage de porte.

2. Fermez la porte et immobilisez-la à l'aide d'une sangle à cliquet (Figure 6).

   Note: Placez une extrémité de la sangle à cliquet sur le longeron de cadre supérieur et l'autre extrémité sur la poignée de porte.



   Figure 6

   1. Sangle à cliquet
   2. Boulon et écrou – charnière de porte
   3. 1,3 cm

3. Desserrez les 4 boulons et les 4 écrous sur la charnière de porte (Figure 6).

4. Tendez la sangle à cliquet pour tirer la porte vers le haut (Figure 6).

   Vérifiez qu'un jeu de 1,3 cm existe entre la porte et le cadre.

5. Serrez les boulons et les écrous sur la charnière de porte et la goupille de verrouillage de la porte

6. Enlevez la sangle à cliquet.

7. Répétez la procédure pour l'autre porte.

Pièces nécessaires pour cette opération:

Reportez-vous à la Figure 7 pour effectuer les opérations suivantes.

Note: Veillez à monter le pare-brise supérieur en plaçant le joint au bas du cadre.

1. Montez le support à double patte entre le cadre de pare-brise inférieur et supérieur sur le système ROPS.

2. Utilisez 2 rivets pour fixer les 2 supports à patte latérale dans les trous prévus dans le couvercle de montant de l'extension de ROPS à 2 montants.

3. Utilisez un rivet pour fixer le support à patte supérieure dans le trou prévu dans le panneau avant de l'extension.

4. Fixez les pare-brise inférieur et supérieur avec 13 boulons (5/16" x 1½"), 13 rondelles d'appui, 13 bagues en caoutchouc (0,31" long.), 13 bagues en caoutchouc (0,56" long.) et 13 écrous (5/16").

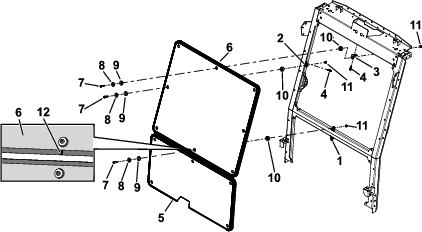

Figure 7

1. Support à double patte
2. Support à patte latérale
3. Support à patte supérieure
4. Rivet
5. Pare-brise inférieur
6. Pare-brise supérieur
7. Boulon (5/16" x 1½")
8. Rondelle d'appui
9. Bague en caoutchouc (0,31" long.)
10. Bague en caoutchouc (0,56" long.)
11. Écrou (5/16")
12. Joint

1. Vérifiez le serrage de toutes les fixations.

2. Reposez les accessoires éventuellement déposés, tels que les éclairages, sur les panneaux gauche et droit.
