Kit de grade de segurança

1. Estacione a máquina numa superfície plana.

2. Baixe as unidades de corte.

3. Engate o travão de estacionamento.

4. Desligue o motor e retire a chave.

5. Se existirem luzes na barra de segurança, remova as luzes e as ferragens de montagem da mesma.

   Guarde as luzes e as ferragens de montagem

6. Se tiver sido instalada na máquina uma extensão ROPS de duas colunas, retire os painéis laterais que são utilizados para montar as luzes das colunas ROPS (Figura 2).

   Note: Guarde os grampos do ROPS e as ferragens respetivas.

7. Posicione a consola de controlo à posição mais interior.

Peças necessárias para este passo:

Consulte Figura 2 enquanto desempenha os seguintes passos.

Note: Verifique se todas as peças estão montadas sem estar apertadas. Realize a montagem do kit; em seguida, aperte todas as fixações.

1. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para fixar os suportes da porta esquerda e direita às calhas superiores da extensão do ROPS de duas colunas.

2. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para fixar os suportes de montagem superior e inferior e os suportes da porta esquerda e direita à barra de segurança.

3. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para prender o painel traseiro aos suportes da porta esquerda e direita.

4. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para prender o filtro traseiro ao painel traseiro e a montagem traseira do teto da extensão de duas colunas.

   Note: Certifique-se de que os furos no filtro traseiro estão alinhados com os furos no painel traseiro e com a montagem traseira do teto.

5. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para prender o painel traseiro aos suportes da porta esquerda e direita.

6. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para prender as montagens da porta esquerda e direita aos suportes da porta esquerda e direita, respetivamente.

7. Utilize parafusos (5/16 pol. x ¾ pol.) e porcas flangeadas (5/16 pol.) para fixar as montagens das molas às calhas superiores da extensão do ROPS de duas colunas.

8. Utilize 10 parafusos de carroçaria (¼-20 x ¾ pol.) e 10 porcas flangeadas (¼ pol.) para fixar os conjuntos esquerdo e direito do painel inferior à plataforma do rodapé e suportes do lado inferior da extensão do ROPS de duas colunas.

   Tem de fazer furos na plataforma do rodapé.

   1. Marque as áreas em que os conjuntos do painel inferior se encontram com a plataforma do rodapé (Figura 1).

   2. Faça quatro furos (0.71 pol.) na plataforma do rodapé.

   3. Instale os parafusos de carroçaria e as porcas flangeadas.



      Figura 1

      Lado esquerdo mostrado

      1. Faça os furos (0,281 pol.)
      2. Plataforma do rodapé
      3. Conjunto do painel inferior esquerdo

9. Prenda os conjuntos da grade da porta esquerda e direita no lado correspondente da máquina.

   Coloque o conjunto da dobradiça ligado a cada porta nos conjuntos da montagem da porta anteriormente instalados com quatro espaçadores.

10. Utilize quatro pinos esféricos e quatro porcas flangeadas (5/16 pol.) para prender as molas aos conjuntos das grades de segurança e montagens das molas.

    Note: Instale as molas com as extremidade do cilindro no conjunto da grade da porta e a extremidade do pistão na montagem da mola.

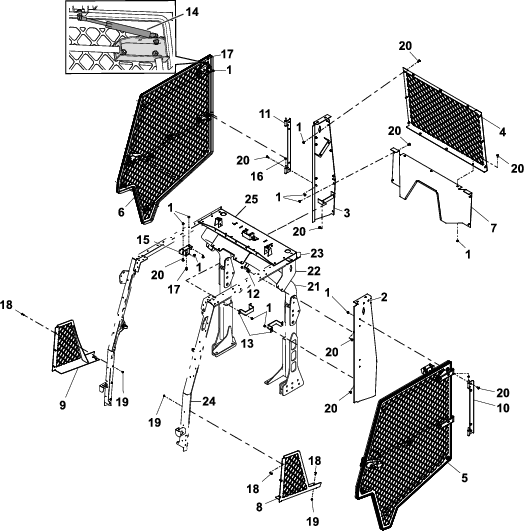

Figura 2

1. Porca flangeada (5/16 pol.)
2. Suporte da porta esquerda
3. Suporte da porta direita
4. Painel traseiro
5. Conjunto da grade da porta esquerda
6. Conjunto da grade da porta direita
7. Painel traseiro
8. Conjunto do painel inferior esquerdo
9. Conjunto do painel inferior direito
10. Montagem da porta esquerda
11. Montagem da porta direita
12. Suporte de montagem superior
13. Suporte de montagem inferior
14. Mola a gás
15. Montagem da mola
16. Espaçador
17. Pino esférico
18. Parafuso de carroçaria (¼-20 x ¾ pol.)
19. Porca flangeada (¼ pol.)
20. Parafuso (5/16 pol. x ¾ pol.)
21. Barra de segurança
22. Painéis laterais—extensão ROPS de duas colunas
23. Calhas superiores—extensão ROPS de duas colunas
24. Suporte lateral inferior—extensão ROPS de duas colunas
25. Montagem traseira do teto – extensão ROPS de duas colunas

Peças necessárias para este passo:

1. Certifique-se de que ajustou a consola de controlo à posição mais interior.

2. Alinhe o excêntrico do pino do trinco com a abertura na placa do percutor na posição mostrada na Figura 3.



   Figura 3

   1. Porca de segurança
   2. Placa do percutor
   3. Excêntrico do pino de bloqueio
   4. Anilha de encosto
   5. Anilha de bloqueio
   6. Pino do trinco
   7. Proteção do pino

3. Insira o pino do trinco (sem as anilhas primeiro) no excêntrico do pino do trinco (Figura 3).

4. Adicione mais anilhas quantas as necessárias para centrar o pino do trinco no trinco da porta.

   Note: Pode ser necessária uma combinação de anilha de encosto e anilha de segurança para ajustar o pino do trinco para que engate no trinco da porta.

5. Alinhe o pino do trinco e a porca de bloqueio no lado traseiro da abertura na placa do percutor (Figura 3).

6. Aperte a porca de bloqueio no pino do trinco à mão (Figura 3).

1. Centre o pino do trinco no suporte de montagem do trinco do pino na travessa (Figura 4).



   Figura 4

2. Feche a porta completamente e veja onde o pino do trinco entra em contacto com o trinco da porta.

   Note: Se o pino do trinco não estiver completamente engatado no trinco da porta, adicione anilhas entre o excêntrico do pino do trinco e o pino do trinco.

3. Feche a porta completamente e meça a altura entre o vedante hermético e a superfície do vedante na travessa da cabina e certifique-se de que a medição é de 1,9 a 2,2 cm, como se mostra na Figura 5.

   Note: Se a altura medida for superior à especificação da zona, rode o excêntrico do pino do trinco 45° para dentro da cabina para obter a medida especificada. Se a altura medida for inferior à especificação da zona, faça o procedimento oposto ao acima descrito.

   Note: O pino do trinco vai centrar-se sozinho.



   Figura 5

   1. Vedante hermético
   2. Travessa da cabina
   3. 1,9 a 2,2 cm

4. Aperte a porca de bloqueio assim que o pino do trinco chegar a 1,9 a 2,2 cm, como se mostra na Figura 4.

1. Desaperte o pino do trinco da porta.

2. Feche a porta e utilize uma cinta de roquete para segurar a porta (Figura 6).

   Note: Coloque uma extremidade de uma cinta de roquete na calha da estrutura superior e a outra extremidade na pega da porta.



   Figura 6

   1. Cinta de roquete
   2. Parafuso e porca—dobradiça da porta
   3. 1,3 cm

3. Desaperte os quatro parafusos e as quatro porcas da dobradiça da porta (Figura 6).

4. Aperte a cinta de roquete para empurrar a porta para cima (Figura 6).

   Certifique-se de que a medida da folga entre a porta e a estrutura é de 1,3 cm.

5. Aperte os parafusos e as porcas na dobradiça da porta e pino do trinco da porta.

6. Remova a cinta do roquete.

7. Repita o procedimento para a outra porta.

Peças necessárias para este passo:

Consulte Figura 7 enquanto desempenha os seguintes passos.

Note: Certifique-se de que o para-brisas superior está instalado de forma a que a junta fique posicionada na parte inferior da estrutura.

1. Instale a montagem de patilha dupla entre a estrutura do para-brisas superior e inferior no ROPS.

2. Instale dois rebites para prender as duas montagens de patilha lateral nos orifícios disponibilizados na cobertura da coluna da extensão do ROPS de duas colunas.

3. Utilize um rebite para prender a montagem de patilha superior no orifício disponibilizado no painel frontal da extensão do ROPS de duas colunas.

4. Instale os conjuntos de para-brisas superior e inferior com 13 parafusos (5/16 x 1½ pol.), 13 anilhas de reforço, 13 casquilhos de borracha (0,31 pol. de comprimento), 13 casquilhos de borracha (0,56 pol. de comprimento) e 13 porcas (5/16 pol.).

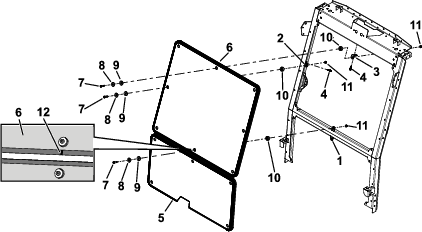

Figura 7

1. Montagem da patilha dupla
2. Montagem da patilha lateral
3. Montagem da patilha superior
4. Rebite
5. Conjunto do para-brisas inferior
6. Conjunto do para-brisas superior
7. Parafuso (5/16 pol. x 1½ pol.)
8. Anilha de reforço
9. Casquilho de borracha (0,31 pol. de comprimento)
10. Casquilho de borracha (0,56 pol. de comprimento)
11. Porca (5/16 pol.)
12. Junta

1. Certifique-se de que todos os dispositivos de fixação estão bem apertados.

2. Instale quaisquer acessórios que tenha removido previamente, tais como luzes, nos painéis esquerdo e direito.
