Beskyttelsessett for førerhus

1. Parker maskinen på en jevn flate, koble inn parkeringsbremsen, senk klippeenhetene, slå av motoren, og ta nøkkelen ut av tenningen.

2. Hvis maskinen har lys på veltebeskyttelsesstolpene, fjern lysene og monteringsdelene fra veltebeskyttelsesstolpene.

   Note: Ta vare på lysene og monteringsdelene.

3. Hvis maskinen har en veltebeskyttelsesforlengelse med to stolper, fjern sidepanelene som brukes til å montere lysene på veltebeskyttelsesstolpene.

   Note: Behold veltebeskyttelsesklemmene og tilhørende monteringsdeler.

4. Plasser kontrollkonsollen til borteste innoverstilling.

1. Åpne døren til oppbevaringsrommet (Figur 1).



   Figur 1

   1. Mutter
   2. Skive
   3. Oppbevaringsrom
   4. Sokkelhodeskrue
   5. Sidepanel

2. Fjern de to sokkelhodeskruene, fire skivene og to mutterne som fester oppbevaringsrommet til sidepanelet (Figur 1).

   Note: Bruk en forkortet sekskantnøkkel for å fjerne sokkelhodeskruene.

3. Fjern de to skyvefestene og to skivene som fester oppbevaringsrommet til sidepanelet (Figur 2).



   Figur 2

   1. Skyvefester
   2. Skiver

4. Fjern oppbevaringsrommet fra maskinen (Figur 3).



   Figur 3

Deler som er nødvendige for dette trinnet:

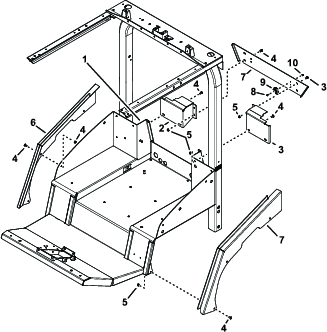

Figur 4

1. Plattform på maskinen
2. Høyre bakpanel
3. Venstre bakpanel
4. Flenslåsemutter (5/16 tomme)
5. Låsebolt (5/16 x ¾ tomme)
6. Høyre overgangspanel
7. Venstre overgangspanel
8. Skrue (10-24 x ⅝ tomme)
9. Låsemekanisme
10. Flenslåsemutter (10-24)

1. Monter venstre og høyre bakpanel på baksiden av maskinens plattform (Figur 4) med fire låsebolter (5/16 x ¾ tomme) og fire flenslåsemuttere (5/16 tomme).

2. Monter venstre og høyre overgangspanel på sidene til plattformenheten (Figur 4) med seks låsebolter (5/16 x ¾ tomme) og seks flenslåsemuttere (5/16 tomme).

3. Monter de to låsemekanismene på det midtre bakpanelet (Figur 4) med fire skruer (10-24 x ⅝ tomme) og fire flenslåsemuttere (10-24).

4. Monter det midtre bakpanelet på de venstre og høyre bakpanelene (Figur 4) med fire bolter (5/16 x ¾ tomme) og fire flenslåsemuttere (5/16 tomme).

1. Innrett hullene i oppbevaringsrommet med hullene i sidepanelet (Figur 5).



   Figur 5

2. Monter oppbevaringsrommet til sidepanelet med de to skyvefestene og to skivene (Figur 6).



   Figur 6

   1. Skyvefester
   2. Skiver

3. Monter oppbevaringsrommet til sidepanelet med de to sokkelhodeskruene, fire skivene og to mutterne (Figur 7).



   Figur 7

   1. Mutter
   2. Skive
   3. Oppbevaringsrom
   4. Sokkelhodeskrue
   5. Sidepanel

4. Lukk døren til oppbevaringsrommet.

Deler som er nødvendige for dette trinnet:

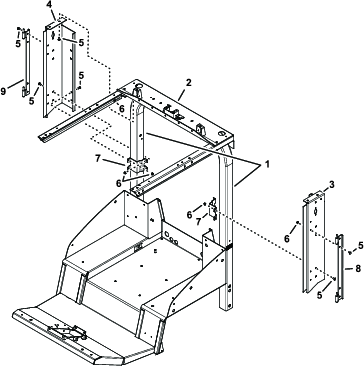

Figur 8

1. Veltebeskyttelsesrør
2. Øvre brakettfeste for veltebeskyttelse
3. Venstre sidepanel
4. Høyre sidepanel
5. Låsebolt (5/16 x ¾ tomme)
6. Flenslåsemuttere (5/16 tomme)
7. Monteringsbrakett
8. Venstre dørfeste
9. Høyre dørfeste

1. Monter venstre og høyre sidepanel til veltebeskyttelsens øvre brakettfeste (Figur 8) med fire låsebolter (5/16 x ¾ tomme) og fire flenslåsemuttere (5/16 tomme).

   Note: Påse at den vinkelbøyde siden av monteringsbraketten er rettet inn over utluftingsslangen på venstre veltebeskyttelsesrør.

2. Monter venstre og høyre sidepanel på veltebeskyttelsesrøret (Figur 8) med to monteringsbraketter, åtte låsebolter (5/16 x ¾ tomme) og åtte flenslåsemuttere (5/16 tomme).

3. Monter venstre og høyre dørfeste til det tilsvarende sidepanelet (Figur 8) med åtte låsebolter (5/16 x ¾ tomme) og åtte flenslåsemuttere (5/16 tomme).

Deler som er nødvendige for dette trinnet:

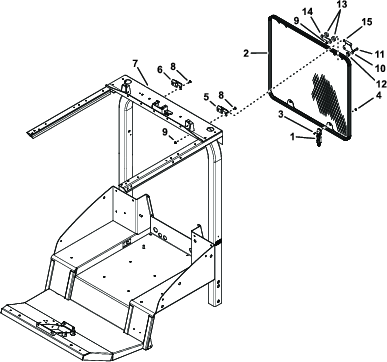

Figur 9

1. Gummilås
2. Bakre skjerm
3. Skrue (10-24 x ⅝ tomme)
4. Muttere (10-24)
5. Venstre hengsel
6. Høyre hengsel
7. Øvre brakettfeste for veltebeskyttelse
8. Bolt (5/16 x 3/4 tomme)
9. Mutter (5/16 tomme)
10. Hengselhalvdel
11. Skulderbolt (5/16 x 1-1/4 tomme)
12. Flensfôring (neopren – 0,31 tommer)
13. Flensfôring (neopren – 0,56 tommer)
14. Støtteplate
15. Avstandsstykke (messing)

1. Monter de to gummilåsene på den bakre skjermenheten (Figur 9) med fire skruer (10-24 x ⅝ tomme) og fire flenslåsemuttere (10-24).

2. Monter venstre og høyre hengsler til veltebeskyttelsens øvre brakettfeste (Figur 9) med de fire låseboltene (5/16 x ¾ tomme) og fire flenslåsemutterne (5/16 tomme).

3. Monter et avstandsstykke i messing på splintene til de venstre og høyre hengslene (Figur 9).

   Note: Påfør smøremiddel på hengselsplintene om nødvendig.

4. Monter én hengselhalvdel til den bakre skjermenheten (Figur 9) med to skulderbolter (5/16 x 1¼ tomme), to neopren-flensfôringer (0,31 tommer), én støtteplate, to neopren-flensfôringer (0,56 tommer) og to flenslåsemuttere (5/16 tomme).

5. Skyv skjermens vindushengsele på hengselen på veltebeskyttelsens øvre brakettfeste (Figur 9).

6. Skyv den andre hengselhalvdelen på den andre hengselen på veltebeskyttelsens øvre brakettfeste (Figur 9), og fest hengselen med to skulderbolter (5/16 x 1¼ tomme), to neopren-flensfôringer (0,31 tommer), én støtteplate, to neopren-flensfôringer (0,56 tommer) og to flenslåsemuttere (5/16 tomme).

7. Fest den bakre skjermenheten til maskinen ved å dra gummilåsene på den bakre skjermen over låsemekanismene på det midtre bakpanelet. Juster posisjonen til skjermen hvis nødvendig.

Deler som er nødvendige for dette trinnet:

Montere dørene på maskinen

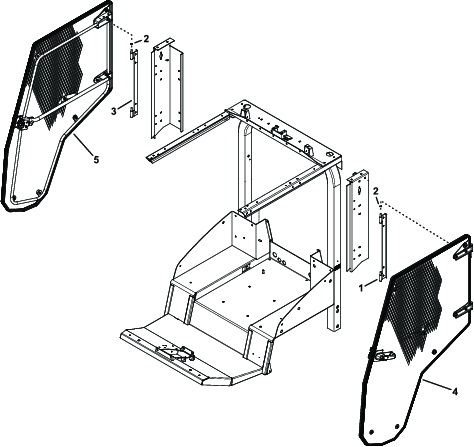

Figur 10

1. Venstre dørhengsel
2. Avstandsstykke (messing)
3. Høyre dørhengsel
4. Venstre dør
5. Høyre dør

1. Monter et avstandsstykke i messing på hver av hengselsplintene på dørfestene (Figur 10).

2. Monter døren på dørfestet (Figur 10).

3. Gjenta trinn 1 og 2 for døren på den andre siden av maskinen.

Montere dørdemperne

Figur 12

1. Øvre hengselbrakett (dør)
2. Dørdemper (gassfjæring)
3. Kulebolt
4. Flenslåsemutter (5/16 tomme)
5. Dørdemperbrakett

1. Monter en kulebolt i hullet i den øvre hengselbraketten på døren (Figur 12), og fest bolten med en flenslåsemutter (5/16 tomme).

2. Monter en kulebolt i hullet i dørdemperbraketten (Figur 12), og fest bolten med en mutter (5/16 tomme).

3. Monter sylinderenden av dørdemperen (gassfjæring) på kulebolten på den øvre hengselbraketten på døren (Figur 12).

4. Monter stangenden av dørdemperen på kulebolten på dørdemperbraketten på den øvre braketten på veltebeskyttelsen med to stolper (Figur 12).

5. Gjenta trinn 1 til 4 for døren på motsatt side av maskinen.

Deler som er nødvendige for dette trinnet:

1. Påse at du plasserer kontrollkonsollen til borteste innoverstilling.

2. Juster låsestiftkammen i henhold til åpningen i slagplaten i posisjonen som er vist i Figur 13.



   Figur 13

   1. Låsemutter
   2. Slagplate
   3. Låsestiftkam
   4. Trykkskive
   5. Låsestift
   6. Stiftvern

3. Sett inn låsestiftene (først uten skivene) på låsestiftkammen (Figur 13).

   Note: Hvis låsestiften ikke er sentrert i dørlåsen, setter du på 1 eller 2 av trykkskivene.

4. Innrett låsestiften og låsemutteren på baksiden av åpningen på slagplaten (Figur 13).

5. Stram låsemutteren på låsestiften for hånd (Figur 13).

1. Sentrer låsestiften i låsestiftbraketten på skinnen (Figur 14).



   Figur 14

2. Lukk døren helt, og se hvor låsestiften kommer i kontakt med dørlåsen.

   Note: Hvis låsestiften ikke festes helt i dørlåsen, setter du på én eller to av trykkskivene mellom låsestiftkammen og låsepinnen.

3. Lukk døren helt, og mål høyden på bobletetningen mot førerhusskinnens forseglingsoverflate.

   Målingen skal være 1,9–2,2 cm, som vist i Figur 15.

   • Hvis målingen overskrider 2,2 cm: roter låsestiftkammen 45° mot innsiden av førerhuset til du oppnår målingen 1,9–2,2 cm.

   • Hvis målingen underskrider 1,9 cm: roter låsestiftkammen 45° mot utsiden av førerhuset til du oppnår målingen 1,9–2,2 cm.

   Note: Låsestiften selvsentreres.



   Figur 15

   1. Bobletetning
   2. Førerhusskinne
   3. 1,9 til 2,2 cm

4. Stram til låsemutteren når låsestiften når 1,9–2,2 cm, som vist i Figur 14.

Deler som er nødvendige for dette trinnet:

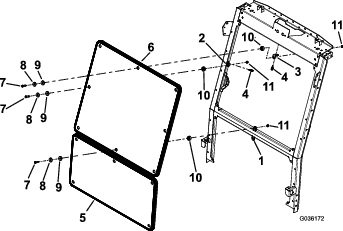

Figur 16

1. Dobbeltappfeste
2. Sidetappfeste
3. Øvre tappfeste
4. Nagle
5. Nedre frontrute
6. Øvre frontrute
7. Sokkelhodeskrue (5/16 x 1½ tomme)
8. Ekstra skive
9. Flensfôring (neopren – 0,31 tommer)
10. Flensfôring (neopren – 0,56 tommer)
11. Flenslåsemutter (5/16 tomme)

1. Monter dobbeltappfestet mellom den øvre og nedre frontruterammen på veltebeskyttelsen (Figur 16).

2. Monter de to sidetappfestene i hullene i stolpedekselet for veltebeskyttelsesforlengelse med to stolper (Figur 16).

3. Monter det øvre tappfestet i hullet i frontpanelet for veltebeskyttelsesforlengelse med to stolper (Figur 16).

4. Monter de nedre og øvre frontruteenhetene (Figur 16) med sokkelhodeskruer (5/16 x 1½ tomme), 13 ekstra skiver, 13 neopren-flensfôringer (0,31 tomme), 13 neopren-flensfôringer (0,56 tomme) og 13 flenslåsemuttere (5/16 tomme).

Monter eventuelt tilbehør som du fjernet tidligere, for eksempel lys, på venstre og høyre panel.
