安全ケージキット

1. 平らな場所に駐車する。

2. カッティングユニットを下降させる。

3. 駐車ブレーキを掛ける。

4. エンジンを止め、キーを抜き取る。

5. ROPS にランプが取り付けられている場合には、ランプとその取り付け具を外す。

   外したランプなどは後で取り付けます。

6. 2 柱式 ROPS エクステンションを搭載しているマシンでは、ROPS ポストライトの取り付けに使用しているサイドパネルを外す（図 2）。

   Note: ROPS のクランプなど外した部品は後で取り付けます。

7. コントロールコンソールを一番内側の位置ににセットする。

この作業に必要なパーツ

以下の作業については、図 2を参照のこと。

Note: 全部のパーツを仮止め状態にする。キットの組み付けが終了してから、全部の固定具を本締めする。

1. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は左右のドアサポートを2柱ROPSエクステンションの上部レールに取り付けるために使用する。

2. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は上下のマウントブラケットと左右のドアサポートをROPSに取り付けるために使用する。

3. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は後パネルを左右のドアサポートに取り付けるために使用する。

4. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は、後スクリーンを後パネルと 2 柱式ROPSの後ルーフマウントに取り付けるために使用する。

   Note: 後スクリーンの穴が、後パネルの穴および後ルーフマウントの穴と整列させてください。

5. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は後スクリーンを左右のドアサポートに取り付けるために使用する。

6. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）は左右のドアマウントを左右のドアサポートにそれぞれ取り付けるために使用する。

7. ボルト（5/16 x ¾ インチ）とフランジナット（5/16 インチ）はスプリングマウントを2柱ROPSエクステンションの上部レールに取り付けるために使用する。

8. キャリッジボルト（¼-20 x ¾ インチ）10本とフランジナット（¼ インチ）10本は左右の下パネルアセンブリを2柱ROPSエクステンションのフットパネルアセンブリと下側サイドブラケットに取り付けるために使用する。

   フットプラットフォームにドリルで穴を開ける。

   1. 下パネルアセンブリとフットプラットフォームが出会うところにマーキングする（図 1）。

   2. フットプラットフォームにドリルで穴を 4 つ開ける（直径 7.1mm）。

   3. キャリッジボルトとフランジナットを取り付ける。



      図 1

      図は左側を示す

      1. ドリル穴：7.1mm
      2. フットプラットフォーム
      3. 左下パネルアセンブリ

9. 左右のドアケージアセンブリを、機体のそれぞれの側に取り付ける。

   各ドアについているヒンジアセンブリを、先ほど取り付けたドア取り付けアセンブリに、スペーサ4個とともに取り付ける。

10. スプリングをドアケージアセンブリとスプリングマウントに固定する；ボールスタッド（4本）、フランジナット（5/16 インチ；4個）を使用する。

    Note: スプリングを取り付ける；シリンダ側をドアケージアセンブリに、ピストン側をスプリングマウントに取り付ける。

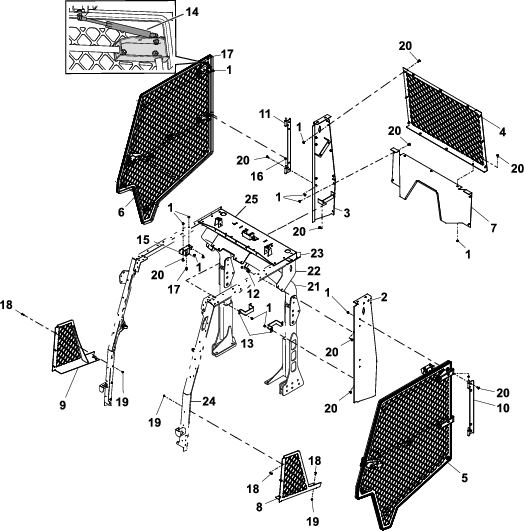

図 2

1. フランジナット（5/16 インチ）
2. 左ドアサポート
3. 右ドアサポート
4. 後部スクリーン
5. 左ドアケージアセンブリ
6. 右ドアケージアセンブリ
7. 後パネル
8. 左下パネルアセンブリ
9. 右下パネルアセンブリ
10. 左ドアマウント
11. 右ドアマウント
12. 上マウントブラケット
13. 下部マウントブラケット
14. ガス充填スプリング
15. スプリングマウント
16. スペーサ
17. ボールスタッド
18. キャリッジボルト（¼-20 x ¾ インチ）
19. フランジナット （¼ インチ ）
20. ボルト（5/16 x ¾ インチ）
21. ROPS バー
22. サイドパネル（2 柱式 ROPS エクステンション）
23. 上部レール（2 柱式 ROPS エクステンション）
24. 下側サイドブラケット（2 柱式 ROPS エクステンション）
25. 後ルーフマウント（2 柱式 ROPSエクステンション）

この作業に必要なパーツ

1. コントロールコンソールが一番内側の位置ににセットされていることを確認する。

2. 図 3に示すように、ラッチピンのカムをストライカプレートの開口部に合わせて取り付ける。



   図 3

   1. ジャムナット
   2. ストライカブレート
   3. ラッチピンのカム
   4. スラストワッシャ
   5. ロックワッシャ
   6. ラッチピン
   7. ピンガード

3. ラッチピン（最初はワッシャをつけずに）をラッチピンのカムに差し込む (図 3)。

4. 必要に応じ、ワッシャを追加してラッチピンがドアラッチの中央にくるようにする。

   Note: ラッチピンがドアラッチにスムースに嵌らない場合には、スラストワッシャとロックワッシャを組み合わせて使用してください。

5. ラッチピンとジャムナットを、ストライカプレートの背面に合わせて取り付ける（図 3）。

6. ジャムナットをラッチピンに手締めする（図 3）。

1. ラッチピンを、レール上のラッチピン取り付けブラケットの中央に合わせる (図 4)。



   図 4

2. ドアを完全に閉じて、ラッチピンがドアラッチのどこに当たるかを調べる。

   Note: ラッチピンがドアラッチに完全に嵌らない場合は、ラッチピンのカムとラッチピンとの間にスラストワッシャを入れる。

3. ドアを完全に閉めて、バブルシートからキャブレールのシール面までの高さを測り、この高さが図 5のように 1.9～2.2cm になっていることを確認する。

   Note: 高さが所定範囲を超えている場合には、ラッチピンのカムを45° キャブの内側に向けて回転させて高さを範囲内に収めてください。高さが所定範囲未満の場合には、逆方向に回転させて修正してください。

   Note: ラッチピンはひとりでに中央に収まります。



   図 5

   1. バブルシール
   2. キャブのレール
   3. 1.9-2.2 cm

4. ラッチピンが 1.9-2.2 cm に収まったら、図 4のようにジャムナットを締め付ける。

1. ドアのラッチピンをゆるめる。

2. ドアを閉めてラチェットストラップでドアを保持する（図 6）。

   Note: ラチェットストラップの一方の端をフレームのレールに、もう一方の端をドアのハンドルに取り付ける。



   図 6

   1. ラチェットストラップ
   2. ボルトとナット（ドアヒンジ）
   3. 13mm

3. ドアヒンジのボルト（4本）とナット（4個）をゆるめる（図 6）。

4. ラチェットストラップを締めてドアを引き上げる（図 6）。

   ドアと、フレームとの間のすきまを 13mm に調整する。

5. ドアヒンジとドアラッチピンのボルトとナットを締め付ける。

6. ラチェットストラップを取り外す。

7. もう一方のドアにも同じ作業を行う。

この作業に必要なパーツ

以下の作業については、図 7を参照のこと。

Note: 上側ウインドシールドは、継ぎ目がフレームの下にくるように取り付けてください。

1. ROPS上の上下のウインドシールドフレームの間にデュアルタブマウントを取り付ける。

2. リベット 2 本で、サイドタブマウント 2 個を、2柱 ROPS エクステンションのピラーカバーの穴に固定する。

3. リベット 1 本で、トップタブマウントを、2柱 ROPS エクステンションの前パネルの穴に固定する。

4. 上下のウインドシールドアセンブリを固定する；ボルト（5/16 x 1½ インチ）13本、バックアップワッシャ13枚、ゴム製ブッシュ（長さ 0.31 インチ）13個、ゴム製ブッシュ（長さ 0.56 インチ）13個、ナット（5/16 インチ）13個を使用する。

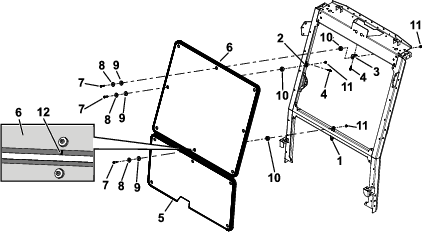

図 7

1. デュアルタブマウント
2. サイドタブマウント
3. トップタブマウント
4. リベット
5. 下部ウインドシールドアセンブリ
6. 上部ウインドシールドアセンブリ
7. ボルト（5/16 x 1½ インチ）
8. バックアップワッシャ
9. ゴム製ブッシュ（長さ 0.31 インチ）
10. ゴム製ブッシュ（長さ 0.56 インチ）
11. ナット（5/16 インチ）
12. シーム（継ぎ目）

1. ボルトやナットが本締めされていることを確認する。

2. 先ほど外したライトなどをすべて左右のパネルに取り付ける。
