Skyddssats för hytt

1. Ställ maskinen på ett plant underlag, koppla in parkeringsbromsen, sänk ned klippenheterna, stäng av motorn och ta ut nyckeln ur tändningslåset.

2. Om det sitter lampor på maskinens vältskyddsstolpar avlägsnar du lamporna och monteringsdelarna från vältskyddsstolparna.

   Note: Spara lamporna och monteringsdelarna.

3. Om maskinen har en vältskyddsexpansion med två stolpar avlägsnar du sidopanelerna som används för att fästa lamporna på vältskyddsstolparna.

   Note: Spara vältskyddsklämmorna och tillhörande beslag.

4. Placera styrkonsolen i positionen allra längst in.

1. Öppna luckan till förvaringsutrymmet (Figur 1).



   Figur 1

   1. Mutter
   2. Bricka
   3. Förvaringsutrymme
   4. Insexskruv
   5. Sidopanel

2. Avlägsna de två insexskruvarna, fyra brickorna och två muttrarna som fäster förvaringsutrymmet vid sidopanelen (Figur 1).

   Note: Använd en förkortad sexkantsnyckel för att ta bort insexskruvarna.

3. Avlägsna de två tryckfästelementen och de två brickorna som fäster förvaringsutrymmet vid sidopanelen (Figur 2).



   Figur 2

   1. Tryckfästelement
   2. Brickor

4. Avlägsna förvaringsutrymmet från maskinen (Figur 3).



   Figur 3

Delar som behövs till detta steg:

Figur 4

1. Maskinens plattform
2. Höger bakpanel
3. Vänster bakpanel
4. Flänslåsmutter (5/16 tum)
5. Vagnsskruv (5/16 x ¾ tum)
6. Höger övergångspanel
7. Vänster övergångspanel
8. Skruv (10-24 x ⅝ tum)
9. Spärrhake
10. Flänslåsmutter (10-24)

1. Montera vänster och höger bakpanel på baksidan av maskinens plattform (Figur 4) med fyra vagnsskruvar (5/16 x ¾ tum) och fyra flänslåsmuttrar (5/16 tum).

2. Montera vänster och höger övergångspanel på plattformens sidor (Figur 4) med sex vagnsskruvar (5/16 x ¾ tum) och sex flänslåsmuttrar (5/16 tum).

3. Montera de två spärrhakarna på den mittersta bakpanelen (Figur 4) med fyra skruvar (10-24 x ⅝ tum) och fyra flänslåsmuttrar (10-24).

4. Montera den mittersta bakpanelen på vänster och höger bakpaneler (Figur 4) med fyra vagnsskruvar (5/16 x ¾ tum) och fyra flänslåsmuttrar (5/16 tum).

1. Rikta in hålen i förvaringsutrymmet efter hålen i sidopanelen (Figur 5).



   Figur 5

2. Montera förvaringsutrymmet vid sidopanelen med de två tryckfästelementen och två brickorna (Figur 6).



   Figur 6

   1. Tryckfästelement
   2. Brickor

3. Montera förvaringsutrymmet vid sidopanelen med de två insexskruvarna, fyra brickorna och två muttrarna (Figur 7).



   Figur 7

   1. Mutter
   2. Bricka
   3. Förvaringsutrymme
   4. Insexskruv
   5. Sidopanel

4. Stäng luckan till förvaringsutrymmet.

Delar som behövs till detta steg:

Figur 8

1. Vältskyddsrör
2. Vältskyddets övre monteringsfäste
3. Vänster sidopanel
4. Höger sidopanel
5. Vagnsskruv (5/16 x ¾ tum)
6. Flänslåsmuttrar (5/16 tum)
7. Monteringsfäste
8. Vänster dörrmontering
9. Höger dörrmontering

1. Montera vänster och höger sidopanel på vältskyddsfästets övre monteringsfäste (Figur 8) med fyra vagnsskruvar (5/16 x ¾ tum) och fyra flänslåsmuttrar (5/16 tum).

   Note: Kontrollera att monteringsfästets vinkelböjda sida är inriktad ovanför luftningsröret på det vänstra vältskyddsröret.

2. Montera vänster och höger sidopanel på vältskyddsröret (Figur 8) med de två monteringsfästena, åtta vagnsskruvarna (5/16 x ¾ tum) och åtta flänslåsmuttrarna (5/16 tum).

3. Montera vänster och höger dörrmontering på motsvarande sidopanel (Figur 8) med åtta vagnsskruvar (5/16 x ¾ tum) och åtta flänslåsmuttrar (5/16 tum).

Delar som behövs till detta steg:

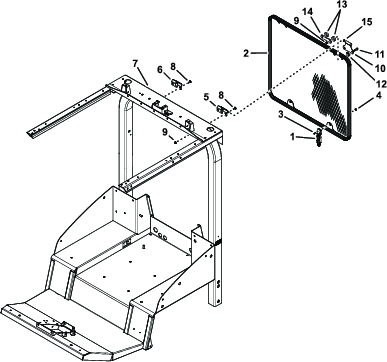

Figur 9

1. Gummispärrhake
2. Bakskärm
3. Skruv (10-24 x ⅝ tum)
4. Muttrar (10-24)
5. Vänster gångjärn
6. Höger gångjärn
7. Vältskyddets övre monteringsfäste
8. Skruv (5/16 x ¾ tum)
9. Mutter (5/16 tum)
10. Gångjärnshalva
11. Ansatsskruv (5/16 x 1 ¼ tum)
12. Flänsbussning (i neopren – 0,31 tum)
13. Flänsbussning (i neopren – 0,56 tum)
14. Stödplatta
15. Distansbricka (mässing)

1. Montera de två gummihakarna på bakskärmen (Figur 9) med fyra skruvar (10-24 x ⅝ tum) och fyra flänslåsmuttrar (10-24).

2. Montera det vänstra och högra gångjärnet på vältskyddets övre monteringsfäste (Figur 9) med de fyra vagnsskruvarna (5/16 x ¾ tum) och fyra flänslåsmuttrarna (5/16 tum).

3. Montera en mässingsdistansbricka på vänster och höger gångjärnssprintar (Figur 9).

   Note: Stryk vid behov fett på gångjärnssprintarna.

4. Montera en gångjärnshalva på bakskärmen (Figur 9) med två ansatsskruvar (5/16 x 1 ¼ tum), två flänsbussningar i neopren (0,31 tum), en stödplatta, två flänsbussningar i neopren (0,56 tum) och två flänslåsmuttrar (5/16 tum).

5. Skjut skärmens fönstergångjärn över gångjärnet på vältskyddets övre monteringsfäste (Figur 9).

6. Skjut den andra gångjärnshalvan över det andra gångjärnet på det vältskyddets övre monteringsfäste (Figur 9) och fäst gångjärnet med två ansatsskruvar (5/16 x 1 ¼ tum), två flänsbussningar i neopren (0,31 tum), en stödplatta, två flänsbussningar i neopren (0,56 tum) och två flänslåsmuttrar (5/16 tum).

7. Fäst bakskärmen på maskinen genom att dra bakskärmens gummispärrhakar över spärrhakarna på den mittersta bakpanelen. Justera vid behov skärmens placering.

Delar som behövs till detta steg:

Montera dörrarna på maskinen

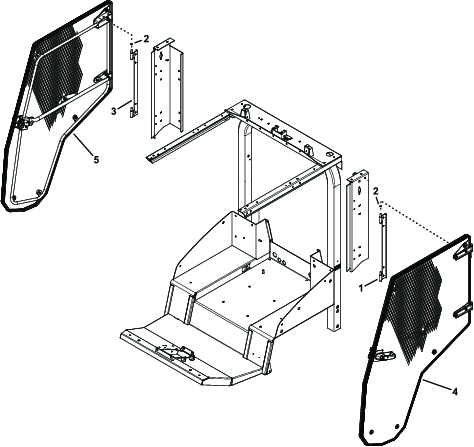

Figur 10

1. Vänster dörrgångjärn
2. Distansbricka (mässing)
3. Höger dörrgångjärn
4. Vänster dörr
5. Höger dörr

1. Montera en mässingdistansbricka på var och en av dörrfästenas gångjärnssprintar (Figur 10).

2. Montera dörren på dörrfästet (Figur 10).

3. Upprepa steg 1 och 2 för dörren på maskinens andra sida.

Montera dörrdämparna

Figur 12

1. Övre gångjärnsfäste (dörr)
2. Dörrdämpare (fjäder/gas)
3. Kultapp
4. Flänslåsmutter (5/16 tum)
5. Dörrdämparfäste

1. Montera en kultapp i hålet i dörrens övre gångjärnsfäste (Figur 12) och fäst tappen med en flänslåsmutter (5/16 tum).

2. Montera en kultapp i hålet i dörrens dämparfäste (Figur 12) och fäst tappen med en mutter (5/16 tum).

3. Montera dörrdämparens cylinderände (fjäder/gas) på kultappen på dörrens övre gångjärnsfäste (Figur 12).

4. Montera dörrdämparens stångände på kultappen som sitter på dörrdämparfästet på det övre fästet på vältskyddet med två stolpar (Figur 12).

5. Upprepa steg 1 till 4 för dörren på maskinens andra sida.

Delar som behövs till detta steg:

1. Kontrollera att du har justerat styrkonsolen till positionen längst in.

2. Rikta in spärrpinnekammen efter öppningen på låsplattan i den position som visas i Figur 13.



   Figur 13

   1. Kontramutter
   2. Låsplatta
   3. Spärrpinnekam
   4. Tryckbricka
   5. Spärrpinne
   6. Bultskydd

3. För in spärrpinnen (utan brickorna först) i spärrpinnekammen (Figur 13).

   Note: Om spärrpinnen inte är centrerad i dörrspärren ska du lägga till en eller två tryckbrickor.

4. Rikta in spärrpinnen och kontramuttern på baksidan av låsplattans öppning (Figur 13).

5. Dra åt kontramuttern på spärrpinnen för hand (Figur 13).

1. Centrera spärrpinnen i spärrpinnefästet på stången (Figur 14).



   Figur 14

2. Stäng dörren helt och se var spärrpinnen kommer i kontakt med dörrspärren.

   Note: Om spärrpinnen inte helt går i dörrspärren sätter du en eller två tryckbrickor mellan spärrpinnekammen och spärrpinnen.

3. Stäng dörren helt och mät höjden mellan O-listen och tätningsytan på hyttstången.

   Måttet borde vara 1,9–2,2 cm enligt Figur 15.

   • Om måttet är större än 2,2 cm vrider du spärrpinnekammen 45° mot insidan av hytten tills du uppmäter 1,9–2,2 cm.

   • Om måttet är mindre än 2,2 cm vrider du spärrpinnekammen 45° mot utsidan av hytten tills du uppmäter 1,9–2,2 cm.

   Note: Spärrpinnen självcentreras.



   Figur 15

   1. O-list
   2. Hyttstång
   3. 1,9–2,2 cm

4. Dra åt kontramuttern när spärrpinnen når 1,9–2,2 cm i enlighet med Figur 14.

Delar som behövs till detta steg:

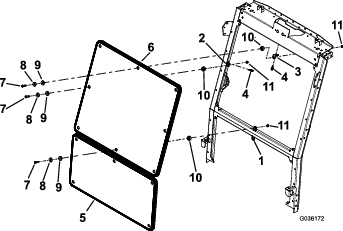

Figur 16

1. Dubbelbeslag
2. Sidomonteringsbeslag
3. Övre monteringsbeslag
4. Nit
5. Nedre vindrutemontering
6. Övre vindrutemontering
7. Insexskruv (5/16 x 1 ½ tum)
8. Extra bricka
9. Flänsbussning (i neopren – 0,31 tum)
10. Flänsbussning (i neopren – 0,56 tum)
11. Flänslåsmutter (5/16 tum)

1. Montera dubbelbeslaget mellan vältskyddets övre och nedre vindruteram (Figur 16).

2. Montera de två sidomonteringsbeslagen i hålen i kåpan till vältskyddsexpansionen med två stolpar (Figur 16).

3. Montera det övre monteringsbeslaget i hålet på frontpanelen på vältskyddsexpansionen med två stolpar (Figur 16).

4. Montera de nedre och övre vindrutorna (Figur 16) med insexskruvar (5/16 x 1 ½ tum), 13 extra brickor, 13 flänsbussningar i neopren (0,31 tum), 13 flänsbussningar i neopren (0,56 tum) och 13 flänslåsmuttrar (5/16 tum).

Montera alla tillbehör som du tog bort tidigare, t.ex. lampor, på höger och vänster panel.
