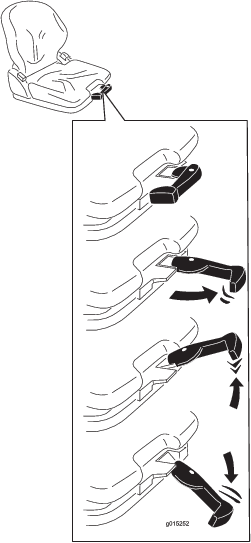

Kit siège

• Si vous montez ce kit sur un groupe de déplacement à moteur diesel neuf non équipé d'un siège, retirez les 4 boulons de carrosserie et les 4 écrous qui fixent le support d'expédition au plateau du siège et à l'accoudoir (Figure 1). Mettez au rebut le support d'expédition et les fixations du plateau de siège. Conservez les fixations et l'entretoise de l'accoudoir.

  Important: Soutenez l'accoudoir après l'avoir déposé pour qu'il ne pince pas les câbles et fils et ne pende pas a bout.



  Figure 1

  1. Accoudoir
  2. Entretoise
  3. Support d'expédition (à jeter)
  4. Boulon de carrosserie (à conserver)
  5. Boulon de carrosserie (à jeter)
  6. Plateau de siège

• Si vous montez un siège haut de gamme sur un groupe de déplacement équipé d'un siège standard, procédez comme suit :

  1. Garez la machine sur une surface plane et horizontale, coupez le moteur, serrez le frein de stationnement et enlevez la clé du commutateur d'allumage.

  2. Retirez les 2 boulons de carrosserie et écrous qui fixent l'accoudoir au siège (Figure 2). Conservez les fixations.

     Important: Soutenez l'accoudoir après l'avoir déposé pour qu'il ne pince pas les câbles et fils et ne pende pas a bout.



     Figure 2

     1. Accoudoir
     2. Support d'accoudoir sur le siège
     3. Boulon de carrosserie

  3. Retirez et mettez au rebut les 4 écrous qui fixent les glissières du siège au plateau et déposez le siège (Figure 3).



     Figure 3

     1. Glissière de siège
     2. Plateau de siège
     3. Écrous à embase (à jeter)

Pièces nécessaires pour cette opération:

1. Placez les 4 goujons des glissières du siège dans le plateau et fixez-les au moyen de 4 écrous à embase (Figure 4).

   Note: Le plateau de siège comporte deux emplacements de montage. Pour les utilisateurs de grande taille, utilisez les trous arrière pour monter le siège. Pour les utilisateurs de petite taille, utilisez les trous avant pour monter le siège.



   Figure 4

   1. Glissière de siège
   2. Plateau de siège
   3. Écrou à embase

2. Fixez l'accoudoir au siège avec les 2 boulons de carrosserie et écrous à embase retirés précédemment (Figure 5).

   Note: Si votre machine est équipée d'un moteur diesel, montez l'entretoise que vous avez retirée sous Préparation de la machine.



   Figure 5

   1. Accoudoir
   2. Support d'accoudoir
   3. Boulon de carrosserie

3. Branchez le connecteur libre du faisceau de câblage principal (situé sur le côté arrière droit du siège) au faisceau de câblage court fourni avec le siège (Figure 6).



   Figure 6

   (Faisceau de siège haut de gamme montré)

   1. Connecteur libre du faisceau de câblage principal
   2. Faisceau de câblage court du kit

4. Branchez le connecteur du faisceau de câblage court à la prise libre situé au dos du siège (siège haut de gamme) ou sous le siège (siège standard).

5. Utilisez des serre-câbles pour attacher le faisceau de câblage au câble de starter/accélérateur.
