Istuinsarja

Greensmaster® 3300/3400 -sarjan TriFlex®-ajoyksikkö

Model No. 04718-Serial No. and Up

Model No. 04719-Serial No. and Up

Asennus

Koneen valmistelu

  • Jos sarja asennetaan uuteen dieselajoyksikköön, jossa ei ole istuinta, irrota neljä lukkopulttia ja mutteria, joilla kuljetustuki on kiinnitetty istuinkaukaloon ja käsinojaan (Kuva 1). Hävitä kuljetustuki ja istuinkaukalon kiinnittimet. Säilytä käsinojan kiinnikkeet ja välikappale.

    Important: Varmista, että tuet käsinojaa irrotuksen jälkeen, jotta se ei purista kaapeleita ja johtoja tai jää riippumaan niiden varaan.

    g033261

    Kuva 1

    1. Käsinoja
    2. Välikappale
    3. Kuljetustuki (hävitä)
    4. Lukkopultti (tallenna)
    5. Lukkopultti (hävitä)
    6. Istuinkaukalo

  • Jos asennetaan Premium-istuin ajoyksikköön, jossa on jo vakioistuin asennettuna, on noudatettava seuraavia ohjeita:

    1. Pysäköi kone tasaiselle alustalle, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

    2. Irrota kaksi lukkopulttia ja mutteria, joilla käsinoja on kiinnitetty istuimeen (Kuva 2). Säilytä kiinnikkeet.

      Important: Varmista, että tuet käsinojaa irrotuksen jälkeen, jotta se ei purista kaapeleita ja johtoja tai jää riippumaan niiden varaan.

      g015248

      Kuva 2

      1. Käsinoja
      2. Käsinojan kannake istuimessa
      3. Lukkopultti

    3. Irrota neljä mutteria, joilla istuimen alusta on kiinnitetty istuinkaukaloon, ja irrota istuin. Muttereita ei enää tarvita. (Kuva 3).

      g015247

      Kuva 3

      1. Istuimen alusta
      2. Istuinkaukalo
      3. Laippamutteri (hävitä)

Uuden istuimen asennus

Vaiheeseen tarvittavat osat:

Istuinkokoonpano1
Laippamutteri4
Lyhyt johdinsarja1

  1. Asenna istuimen jalustan neljä pulttia istuinkaukaloon ja kiinnitä ne neljällä laippamutterilla (Kuva 4).

    Note: Istuinkaukalossa on kaksi asennuskohtaa. Asenna istuin takimmaisiin aukkoihin, jos käyttäjä on pitkä. Asenna istuin etummaisiin aukkoihin, jos käyttäjä on lyhyempi.

    g195601g195602

    Kuva 4

    1. Istuimen alusta
    2. Istuinkaukalo
    3. Laippamutteri

  2. Asenna käsinoja istuimeen kahdella aiemmin irrotetulla lukkopultilla ja laippamutterilla (Kuva 5).

    Note: Jos koneessa on dieselmoottori, asenna kohdassa Koneen valmistelu irrotettu välikappale.

    g195603g195604

    Kuva 5

    1. Käsinoja
    2. Käsinojan kannake
    3. Lukkopultti

  3. Kytke pääjohdinsarjan (istuimen takana oikealla) avoin liitin istuimen mukana toimitettuun lyhyeen johdinsarjaan (Kuva 6).

    g015301

    Kuva 6

    (Kuvassa Premium-istuimen johdinsarja)

    1. Pääjohdinsarjan vapaa liitin
    2. Sarjan mukana toimitettu lyhyt johdinsarja

  4. Kytke lyhyen johdinsarjan liitin vapaaseen porttiin istuimen takana (Premium-istuin) tai istuimen alla (vakioistuin).

  5. Kiinnitä johdinsarja nippusiteillä kaasun/rikastimen kaapeliin.

Käyttö

Istuimen ohjaimet

Istuimen säätövipu

Istuimen säätövipu sijaitsee istuimen vasemmassa etukulmassa (Kuva 7). Istuinta voidaan säätää eteen- ja taaksepäin kahvaa ylös kääntämällä.

g193737

Kuva 7

  1. Istuimen säätövipu

Note: Jos säätövaraa on oltava enemmän, irrota istuimen ja alustan väliset neljä kiinnityspulttia ja siirrä istuin toisiin kiinnitysaukkoihin (Kuva 8).

g195599

Kuva 8

  1. Istuin (kuvassa vakioistuin)
  2. Istuimen alusta
  3. Aluslaatta
  4. Pultti

Painon säätövipu

Vain malli 04719

Istuinmukavuutta voi lisätä säätämällä istuimen oman painon mukaan.

Important: Kuljettajan on istuttava istuimella säädön aikana.

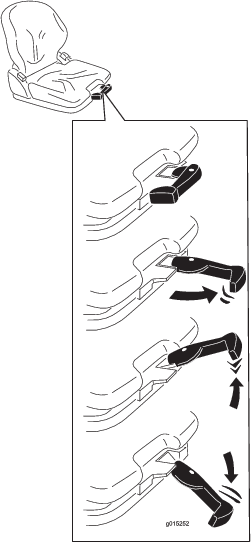

Säädä istuin oman painon mukaan vetämällä vipu ulos. Lisää jousitusta pumppaamalla vipua ylöspäin ja vähennä jousitusta pumppaamalla vipua alaspäin (Kuva 9).

g015252

Kuva 9

Kun nuoli on tarkastuslasin keskellä, paino on säädetty oikein.

Kun vähimmäis-/enimmäispainosäätö saavutetaan, säätimen voi kuulla saavuttavan ylä- tai alarajoittimen.

Important: Painon asetus on tarkistettava ja säädettävä ennen koneen käyttöä, jotta voidaan välttää loukkaantumiset ja/tai koneen vaurioituminen.

Ristiselän tuen säädin

Vain malli 04719

Ristiselän tuki lisää istumismukavuutta ja antaa säädettävää tukea alaselälle.

Säädä selkänojan tyynyn yläosan kaarevuus sopivaksi kääntämällä säädintä ylöspäin. Säädä selkänojan tyynyn alaosan kaarevuus sopivaksi kääntämällä säädintä alaspäin (Kuva 10).

0 = Ei kaarevuutta

1 = Suurin kaarevuus yläosassa

2 = Suurin kaarevuus alaosassa

g195600

Kuva 10

  1. Ristiselän tuen säädin
  2. Selkänojan lukitusvipu

Selkänojan lukitusvipu

Vain malli 04719

Ajoasentoa voidaan parantaa säätämällä istuimen selkänojaa.

Vapauta selkänojan salpa vetämällä lukitusvipua ylös (Kuva 10). Kun vapautat selkänojan salvan, älä kuormita selkänojaa painautumalla sitä vasten.

Istuin voidaan siirtää haluttuun asentoon painamalla istuimen etu- tai takaosaa. Lukitse selkänoja paikalleen vapauttamalla lukitusvipu.

Note: Lukituksen jälkeen selkänojan ei pitäisi voida siirtyä paikaltaan.
