Installatie

De machine voorbereiden

  • Als u deze set wilt monteren op een nieuwe dieseltractie-eenheid zonder stoel dient u de 4 slotbouten en 4 moeren waarmee de transportbeugel aan de stoelsteun en de armsteun is bevestigd te verwijderen (Figuur 1). Gooi de transportbeugel en de bevestigingen van de stoelsteun weg. Bewaar de bevestigingen van de armsteun en afstandsstuk.

    Important: Zorg ervoor dat de armsteun ondersteund wordt nadat u hem hebt losgemaakt zodat hij niet plooit of aan de kabels en draden hangt.

    g033261

    Figuur 1

    1. Armsteun
    2. Afstandsstuk
    3. Transportbeugel (weggooien)
    4. Slotbout (bewaren)
    5. Slotbout (weggooien)
    6. Stoelsteun

  • Als u een premium stoel gaat installeren op een tractie-eenheid met een standaard gemonteerde stoel, dient u volgens de volgende procedure te werk te gaan:

    1. Parkeer het voertuig op een horizontaal oppervlak, zet de motor af, stel de parkeerrem in werking en verwijder het sleuteltje uit het contact.

    2. Verwijder de 2 slotbouten en moeren waarmee de armsteun aan de stoel is bevestigd (Figuur 2). Bewaar de bevestigingen.

      Important: Zorg ervoor dat de armsteun ondersteund wordt nadat u hem hebt losgemaakt zodat hij niet plooit of aan de kabels en draden hangt.

      g015248

      Figuur 2

      1. Armsteun
      2. Beugel van armsteun op stoel
      3. Slotbout

    3. Verwijder de 4 moeren waarmee de stoelrails aan de stoelsteun bevestigd zijn, gooi de moeren weg en verwijder de stoel (Figuur 3).

      g015247

      Figuur 3

      1. Stoelrail
      2. Stoelsteun
      3. Flensmoer (weggooien)

De nieuwe stoel monteren

Benodigde onderdelen voor deze stap:

Stoel1
Flensmoer4
Korte kabelboom1

  1. Monteer de 4 steunbouten van de stoelrails in de stoelsteun en bevestig ze met 4 flensmoeren (Figuur 4).

    Note: Er bevinden zich 2 plaatsen voor montage in de stoelsteun. Voor grote bestuurders plaatst u de stoelsteun in de achterste gaten. Voor kleine bestuurders plaatst u de stoelsteun in de voorste gaten.

    g195601g195602

    Figuur 4

    1. Stoelrail
    2. Stoelsteun
    3. Flensmoer

  2. Monteer de armsteun op de stoel met de 2 slotbouten en flensmoeren die u eerder verwijderd hebt (Figuur 5).

    Note: Als u een diesel machine heeft, monteer dan het afstandsstuk verwijdert in De machine voorbereiden.

    g195603g195604

    Figuur 5

    1. Armsteun
    2. Beugel voor armsteun
    3. Slotbout

  3. Verbind de vrije aansluiting van de hoofdkabelboom (rechts achter de stoel) met de korte kabelboom die bij de stoel werd geleverd (Figuur 6).

    g015301

    Figuur 6

    (kabelboom premium stoel afgebeeld)

    1. Vrije aansluiting van de hoofdkabelboom
    2. Korte kabelboom uit de set

  4. Verbind de aansluiting van de korte kabelboom met de open poort op de achterkant van de stoel (premium stoel) of onder de stoel (standaard stoel).

  5. Gebruik kabelbinders om de kabelboom aan de choke/gaskabel te bevestigen.

Gebruiksaanwijzing

De stoel verstellen

Instelhendel bestuurdersstoel

De hendel voor de lengte-instelling van de stoel bevindt zich links vooraan de stoel (Figuur 7). Door de hendel naar boven te plaatsen, kunt u de stoel naar voren en naar achteren schuiven.

g193737

Figuur 7

  1. Instelhendel bestuurdersstoel

Note: Als de stoel nog verder moet versteld worden, verwijder dan de 4 bouten waarmee de stoel aan de rails is bevestigd en de stoel naar de tweede reeks montagegaten bewegen (Figuur 8).

g195599

Figuur 8

  1. Stoel (standaard stoel afgebeeld)
  2. Stoelrails
  3. Ring
  4. Bout

Hendel voor gewicht-instelling

Uitsluitend model 04719

U kunt de stoel instellen op uw gewicht voor een soepele en comfortabele rit.

Important: Om deze instelling uit te voeren, dient de bestuurder in de stoel te zitten.

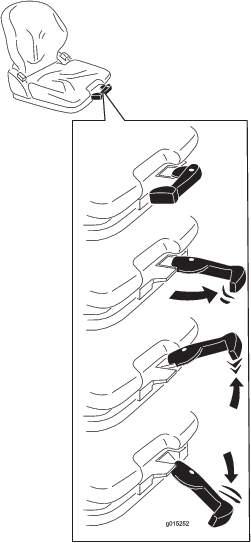

Stel de stoel in op uw gewicht door de hendel uit te trekken en vervolgens naar boven (meer vering) of naar beneden te pompen (minder vering) (Figuur 9).

g015252

Figuur 9

Het gewicht van de bestuurder is juist ingesteld wanneer de pijl zich in de middelste open gedeelte van het kijkvenster bevindt.

Als de minimale/maximale gewichtsaanpassing bereikt is, zult u de bovenste of onderste eindstand horen.

Important: Om letsels uzelf en/of schade aan de machine te voorkomen, dient de instelling van uw gewicht te worden gecontroleerd en aangepast voordat de machine wordt gebruikt.

Instelknop lendensteun

Uitsluitend model 04719

De lendensteun verhoogt het zitcomfort en maakt het mogelijk om de steun aan te passen aan uw rug.

Draai de instelknop omhoog om de kromming van het steunkussen voor de bovenrug aan te passen. Draai de instelknop omlaag om de kromming van het steunkussen voor de onderrug aan te passen (Figuur 10).

0 = Geen kromming

1 = Maximale kromming bovenaan

2 = Maximale kromming onderaan

g195600

Figuur 10

  1. Instelknop lendensteun
  2. Rugleuningvergrendelingshendel

Vergrendeling rugsteun

Uitsluitend model 04719

U kunt de rugsteun van de stoel instellen voor meer comfort bij het rijden.

Trek de vergrendeling omhoog zodat de pal van de rugleuning vrij komt (Figuur 10). Oefen geen druk uit op de rugleuning terwijl u de pal van de rugleuning losmaakt.

Door druk uit te oefenen op het voorste of achterste gedeelte van de stoel kunt u deze in de gewenste stand zetten. Laat de vergrendeling los om de rugleuning te borgen.

Note: De rugleuning mag na vergrendeling niet kunnen bewegen naar een andere stand.
