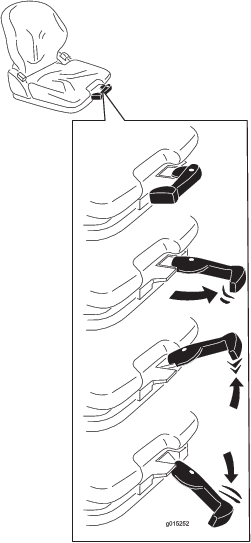

運転席キット

• まだ運転席が取り付けられていない、ディーゼル仕様の新車にこのキットを取り付ける場合には、出荷用ブラケットをシートパンとアームレストに固定しているキャリッジボルト4本とナット4個を外してください（図 1）。ブラケットとシートパン側のボルト類は廃棄してください。アームレスト側の締結具とスペーサは捨てないでください。

  Important: ブラケットを外した後は、ケーブルなどの重みでアームレストが垂れ下がらないように、何かで支えておいてください。



  図 1

  1. アームレスト
  2. スペーサ
  3. 出荷用ブラケット（廃棄）
  4. キャリッジボルト（再利用）
  5. キャリッジボルト（廃棄）
  6. シートパン

• トラクションユニットからスタンダードシートを外してプレミアムシートを取り付ける場合には、以下の準備作業を行ってください。：

  1. 平らな場所に駐車し、エンジンを停止し、駐車ブレーキを掛け、キーを抜き取る。

  2. アームレストと座席を接続しているキャリッジボルト 2 本とナットを外す（図 2）。各ボルト・ナットは捨てないこと。

     Important: ブラケットを外した後は、ケーブルなどの重みでアームレストが垂れ下がらないように、何かで支えておいてください。



     図 2

     1. アームレスト
     2. 座席側のアームレスト・ブラケット
     3. キャリッジボルト

  3. シートレールをシートパンに固定しているナット 4 個を外し、座席を取り外す（図 3）。



     図 3

     1. シートレール
     2. シートパン
     3. フランジナット（廃棄）

この作業に必要なパーツ

1. シートレールについているスタッド 4 本をシートパンにセットし、フランジナット4個で固定する（図 4）。

   Note: シートパンには、2種類の取り付け穴が用意されています。背の高いオペレータには、後ろ側の取り付け穴を使用してください。背の低いオペレータには、前側の取り付け穴を使用してください。



   図 4

   1. シートレール
   2. シートパン
   3. フランジナット

2. 先ほど取り外したキャリッジボルトとフランジナット（各2）を使って、アームレストを座席に（図 5）。

   Note: ディーゼルエンジン車の場合は、マシンの準備を行うで取り外したスペーサをここで取り付けます。



   図 5

   1. アームレスト
   2. アームレストブラケット
   3. キャリッジボルト

3. メイン・ワイヤハーネス（運転席の右後ろにある）のコネクタを、運転席側から出ている短いワイヤハーネスに接続する（図 6）。



   図 6

   （図はプレミアムシートのハーネスです）

   1. メインワイヤハーネスの未使用コネクタ
   2. キット側の短いワイヤハーネス

4. 短いワイヤハーネスのコネクタを、運転席背面（プレミアムシートの場合）または運転席下（スタンダードシートの場合）についている未使用ポートに接続する。

5. ケーブルタイを使用して、ワイヤハーネスをチョーク/スロットルケーブルに固定する。
