Kit de banco

Unidade de tração Greensmaster® TriFlex® Série 3300/3400

Model No. 04718-Serial No. and Up

Model No. 04719-Serial No. and Up

Instalação

Preparação da máquina

  • Se vai instalar este kit numa unidade de tração nova, diesel, sem um banco, retire os 4 parafusos de carroçaria e as 4 porcas que prendem o suporte de transporte ao painel do banco e apoio para o braço (Figura 1). Elimine o suporte de transporte e as fixações do painel do banco. Guarde as fixações e espaçador do apoio para o braço.

    Important: Certifique-se de que suporta o apoio para o braço depois de o remover de forma a que não corte nem fique pendurado pelos cabos e fios.

    g033261

    Figura 1

    1. Apoio para o braço
    2. Espaçador
    3. Suporte de transporte (eliminar)
    4. Parafuso de carroçaria (guardar)
    5. Parafuso de carroçaria (eliminar)
    6. Painel do banco

  • Se vai instalar um banco Premium numa unidade de tração com um banco Standard instalado, realize o seguinte procedimento:

    1. Estacione a máquina numa superfície nivelada, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.

    2. Retire os 2 parafusos de carroçaria e porcas que prendem o apoio para o braço ao banco (Figura 2). Guarde as fixações.

      Important: Certifique-se de que suporta o apoio para o braço depois de o remover de forma a que não corte nem fique pendurado pelos cabos e fios.

      g015248

      Figura 2

      1. Apoio para o braço
      2. Apoio para o braço no banco
      3. Parafuso de carroçaria

    3. Retire e elimine as 4 porcas que prendem as calhas do banco ao painel do banco e retire o banco (Figura 3).

      g015247

      Figura 3

      1. Calha do banco
      2. Painel do banco
      3. Porca flangeada (eliminar)

Instalação do novo banco

Peças necessárias para este passo:

Conjunto do banco1
Porca flangeada 4
Cabo curto1

  1. Instale os quatro parafusos nas calhas do banco no painel do banco e prenda-os utilizando as quatro porcas flangeadas (Figura 4).

    Note: Existem dois locais de instalação no painel do banco. Para operadores altos, instale o banco nos furos traseiros. Para operadores baixos, instale o banco nos furos frontais.

    g195601g195602

    Figura 4

    1. Calha do banco
    2. Painel do banco
    3. Porca flangeada

  2. Instale o apoio para o braço no banco utilizando os 2 parafusos de carroçaria e porcas flangeadas que removeu previamente (Figura 5).

    Note: Se tiver uma máquina a gasóleo, instale o espaçador removido em Preparação da máquina.

    g195603g195604

    Figura 5

    1. Apoio para o braço
    2. Suporte do apoio para o braço
    3. Parafuso de carroçaria

  3. Ligue o conector aberto na cablagem principal (localizado à direita do banco) ao cabo curto que vem com o banco (Figura 6).

    g015301

    Figura 6

    (Mostrado o cabo do banco Premium)

    1. Conector aberto na cablagem principal
    2. Cablagem curta do kit

  4. Ligue o conector no cabo curto à porta aberta na parte de trás do banco (banco Premium) ou sob o banco (banco Standard).

  5. Utilize braçadeiras para segurar a cablagem ao cabo do acelerador e da entrada de ar.

Funcionamento

Comandos do banco

Alavanca de ajuste do banco

A alavanca de ajuste do banco encontra-se no canto frontal esquerdo do banco (Figura 7). Rodar a alavanca para cima permite-lhe ajustar o banco para a frente e para trás.

g193737

Figura 7

  1. Pega de ajuste do banco

Note: Se necessitar de um ajuste adicional no banco, remova os 4 parafusos que prendem o banco às calhas e mova o banco para o segundo conjunto de furos de montagem fornecidos (Figura 8).

g195599

Figura 8

  1. Banco (mostrado banco Standard)
  2. Calhas do banco
  3. Anilha
  4. Parafuso

Alavanca de ajuste de peso

Apenas para o modelo 04719

Pode ajustar o banco ao peso do operador para oferecer uma condução suave e cómoda.

Important: Para ajustar o banco, o condutor tem de estar sentado.

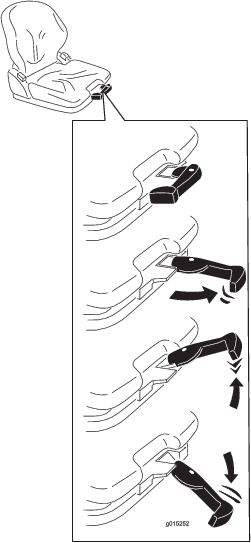

Ajuste o banco ao seu peso puxando a alavanca e movendo-a para cima para aumentar a suspensão ou para baixo para a diminuir (Figura 9).

g015252

Figura 9

Quando a seta se encontra no meio da área transparente na janela de visualização, ajustou corretamente o banco para o seu peso.

Quando o ajuste mínimo/máximo de peso tiver sido alcançado, pode ouvir alcançar o batente superior ou inferior.

Important: Para evitar ferimentos e/ou danificar a máquina, o ajuste do peso do condutor tem de ser verificado e ajustado antes da operação da máquina.

Manípulo de apoio lombar

Apenas para o modelo 04719

O apoio lombar aumenta a comodidade do banco e oferece um apoio lombar personalizado para a parte de baixo das suas costas.

Rode o manípulo de ajuste para cima para ajustar a curvatura na parte superior da almofada de apoio das costas. Rode o manípulo para baixo para ajustar a curvatura na parte inferior da almofada de apoio das costas (Figura 10).

0 = Sem curvatura

1 = Curvatura máxima na parte superior

2 = Curvatura máxima na parte inferior

g195600

Figura 10

  1. Manípulo de apoio lombar
  2. Alavanca de bloqueio de apoio das costas

Alavanca de bloqueio do apoio das costas

Apenas para o modelo 04719

Pode ajustar as costas do banco para oferecer uma utilização mais cómoda.

Puxe a alavanca de bloqueio para libertar o trinco do apoio das costas (Figura 10). Ao libertar o trinco do apoio das costas, não aplique força no apoio pressionando contra ele.

Ao exercer pressão na frente ou traseira do banco, este pode ser movido para a posição desejada. Solte a alavanca de bloqueio para fixar o apoio essa posição.

Note: O apoio lombar não deve poder mover-se em qualquer direção depois de ter sido bloqueado.
