Kit sedile

Trattorino Greensmaster®TriFlex® Serie 3300/3400

Model No. 04718-Serial No. and Up

Model No. 04719-Serial No. and Up

Installazione

Preparazione della macchina

  • Quando montate questo kit su un trattorino diesel nuovo senza sedile, rimuovete i 4 bulloni a testa tonda e i 4 dadi che fissano la staffa di imballaggio al pannello del fondo del sedile e al bracciolo (Figura 1). Gettate la staffa di imballaggio e i dispositivi di fissaggio del fondo del sedile. Conservate i dispositivi di fissaggio e il distanziale del bracciolo.

    Important: Reggete il bracciolo dopo la rimozione, in modo che non resti piegato o appeso a cavi e fili.

    g033261

    Figura 1

    1. Bracciolo
    2. Distanziale
    3. Staffa di imballaggio (gettare)
    4. Bullone a testa tonda (conservare)
    5. Bullone a testa tonda (gettare)
    6. Fondo del sedile

  • Per installare un sedile premium su un trattorino su cui è montato un sedile standard, completate la procedura seguente:

    1. Parcheggiate la macchina su un terreno pianeggiante, spegnete il motore, inserite il freno di stazionamento e togliete la chiave di accensione.

    2. Togliete i 2 bulloni a testa tonda e i dadi che fissano il bracciolo al sedile (Figura 2). Conservate i dispositivi di fissaggio.

      Important: Reggete il bracciolo dopo la rimozione, in modo che non resti piegato o appeso a cavi e fili.

      g015248

      Figura 2

      1. Bracciolo
      2. Staffa del bracciolo sul sedile
      3. Bullone a testa tonda

    3. Rimuovete e gettate i 4 dadi che fissano le guide del sedile al relativo fondo e rimuovete il sedile (Figura 3).

      g015247

      Figura 3

      1. Guida del sedile
      2. Fondo del sedile
      3. Dado flangiato (gettare)

Montaggio del sedile nuovo

Parti necessarie per questa operazione:

Gruppo sedile1
Dado flangiato 4
Cablaggio corto1

  1. Montate i 4 prigionieri sulle guide del sedile nel relativo fondo e fissateli con 4 dadi flangiati (Figura 4).

    Note: Il fondo del sedile prevede 2 posizioni di montaggio. Per operatori di alta statura, montate il sedile nei fori posteriori. Per operatori di bassa statura, montate il sedile nei fori anteriori.

    g195601g195602

    Figura 4

    1. Guida del sedile
    2. Fondo del sedile
    3. Dado flangiato

  2. Montate il bracciolo sul sedile con i 2 bulloni a testa tonda e i dadi flangiati rimossi in precedenza (Figura 5).

    Note: Se avete una macchina diesel, montate il distanziale rimosso al passaggio Preparazione della macchina.

    g195603g195604

    Figura 5

    1. Bracciolo
    2. Staffa del bracciolo
    3. Bullone a testa tonda

  3. Unite il connettore aperto nel cablaggio principale (situato a destro dietro il sedile) al cablaggio corto in dotazione con il sedile (Figura 6).

    g015301

    Figura 6

    (Cablaggio del sedile premium illustrato)

    1. Connettore aperto sul cablaggio principale
    2. Cablaggio corto del kit

  4. Unite il connettore sul cablaggio corto alla porta aperta dietro il sedile (premium) o sotto il sedile (standard).

  5. Utilizzate fascette per cavi per fissare il cavo preassemblato al cavo dell'acceleratore/starter.

Funzionamento

Comandi del sedile

Leva di regolazione del sedile

La leva di regolazione del sedile è situata nell'angolo anteriore sinistro del sedile (Figura 7). Girando la maniglia verso l'alto è possibile regolare il sedile in avanti e indietro.

g193737

Figura 7

  1. Maniglia di regolazione del sedile

Note: Se è necessaria un'ulteriore regolazione del sedile, rimuovete i 4 bulloni che fissano il sedile alle guide e spostate il sedile nel secondo set di fori di montaggio forniti (Figura 8).

g195599

Figura 8

  1. Sedile (sedile standard illustrato)
  2. Guide del sedile
  3. Rondella
  4. Bullone

Leva di regolazione del peso

Solo per il modello 04719

Il sedile è regolabile in base al vostro peso al fine di ottenere il migliore comfort di marcia possibile.

Important: Per regolare il sedile, il conducente deve essere seduto.

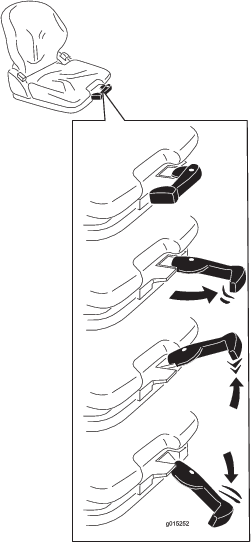

Per regolare il sedile in base al vostro peso, tirate la leva e pompate verso l'alto per alzare la sospensione oppure verso il basso per abbassarla (Figura 9).

g015252

Figura 9

Quando la freccia si trova nell'area libera centrale della finestra di visualizzazione, avete regolato il sedile correttamente in base al vostro peso.

Quando si ottiene la regolazione del peso minimo/massimo è possibile udire il raggiungimento del finecorsa superiore o inferiore.

Important: Per evitare che subiate infortuni e/o prevenire danni alla macchina, l'impostazione del vostro peso deve essere controllata e regolata prima di utilizzare la macchina.

Manopola di regolazione del supporto lombare

Solo per il modello 04719

Il supporto lombare aumenta il comfort di seduta e offre un miglior supporto ai muscoli lombari.

Girando la manopola di regolazione verso l'alto è possibile variare la curvatura della parte superiore del cuscino dello schienale. Girando la manopola di regolazione verso il basso è possibile variare la curvatura della parte inferiore del cuscino dello schienale (Figura 10).

0 = Nessuna curvatura

1 = Curvatura massima della parte superiore

2 = Curvatura massima della parte inferiore

g195600

Figura 10

  1. Manopola di regolazione del supporto lombare
  2. Leva di blocco dello schienale

Leva di blocco dello schienale

Solo per il modello 04719

Lo schienale è regolabile al fine di ottenere un comfort di marcia migliore.

Tirate verso l'alto la leva di bloccaggio per liberare il fermo dello schienale (Figura 10). Quando liberate il fermo, non esercitate una pressione contro lo schienale.

Spingendo o tirando la sua parte anteriore o posteriore, il sedile può essere spostato nella posizione desiderata. Lasciate andare la leva di bloccaggio per bloccare lo schienale.

Note: Una volta bloccato, dovrebbe essere impossibile spostare lo schienale in un'altra posizione.
