Bakre hurtigfestesystem

1. Parker maskinen på en jevn overflate, senk klippeenheten, stopp maskinen, sett på parkeringsbremsen og ta nøkkelen ut av tenningsbryteren.

   Forsiktig

   Hvis du lar nøkkelen stå i tenningsbryteren, kan noen utilsiktet starte motoren, noe som kan påføre deg eller andre alvorlige skader.

   Fjern nøkkelen fra tenningsbryteren før du begynner med eventuelt vedlikeholdsarbeid.

2. Koble den negative (-) batterikabelen fra batteriet.

Deler som er nødvendige for dette trinnet:

Note: For å få ekstra tilgang under monteringen av settet kan du heve bakparten av trekkenheten. Støtt den opp med jekkstøtter og fjern det høyre bakhjulet.

1. Fjern de tre eksisterende boltene og mutrene fra støtteplateenheten (Figur 1).

   Note: Behold mutrene.



   Figur 1

   1. Bolt
   2. Mutter

2. Fest sylinderstøtteenheten til bakre støtfangerbrakett og støtteplateenhet med to bolter (3/8 x 2 3/4 tommer), tre bolter (3/8 x 1 1/4 tommer), to mutre (3/8 tomme) og de tre eksisterende mutrene som du nettopp fjernet.

   Note: Plasser sylinderstøtteenheten som vist i Figur 2.



   Figur 2

   1. Mutter (3/8 tomme)
   2. Sylinderstøtteenhet
   3. Bolt (3/8 x 1 1/4 tomme)
   4. Bakre støtfangerbrakett
   5. Bolt (3/8 x 2 3/4 tomme)
   6. Eksisterende mutter

3. Monter løftearmenheten til de bakre rammedelene, med to bolter (7/8 x 4½ tommer), to låsemuttere (7/8 tomme) og så mange spindelskiver det er nødvendig for å få like stort mellomlegg på høyre og venstre side av løftearmen og bakre rammedeler.

   Note: Plasser komponentene som vist i Figur 3.



   Figur 3

   1. Bolt (7/8 x 4½ tomme)
   2. Løftearmenhet
   3. Spindelskive
   4. Låsemutter

4. Stram bolter og låsemuttere til 518 til 648 Nm.

5. Juster lengden på den gjengede koblingen til 19 cm og stram låsemutterne (Figur 4).



   Figur 4

   1. Lengde på gjenget kobling – 19 cm

6. Fest enden av den gjengede koblingsstangen til sylinderstøtteenheten med en bolt (1/2 x 1½ tomme) og låsemutter (1/2 tomme), som vist i Figur 5.



   Figur 5

   1. Løfteadapter
   2. Sylinderstøtteenhet

7. Monter den løse enden av hydraulikksylinderen til sylinderstøtteenheten med svingbolten, bolt (3/8 x 1 tomme) og mutter (3/8 tomme), som vist i Figur 6.



   Figur 6

   1. Smørenippel
   2. Svingbolt
   3. Hydraulikksylinder (stillestående ende)

8. Skru en smørenippel inn i enden av svingbolten, som vist i Figur 6.

Deler som er nødvendige for dette trinnet:

Note: For å få ekstra tilgang under monteringen av settet kan du heve bakparten av trekkenheten. Støtt den opp med jekkstøtter og fjern det høyre bakhjulet.

1. Stram koblingsfestet til den bakre støtfangerbraketten med tre bolter (3/8 x 1 tomme) og tre mutre (3/8).

   Note: Plasser kontrollfestet som vist i Figur 7.



   Figur 7

   1. Koblingsfeste

2. Monter løftearmenheten til de bakre rammedelene, med to bolter (7/8 x 4½ tommer), to låsemuttere (7/8 tomme) og så mange spindelskiver det er nødvendig for å få like stort mellomlegg på høyre og venstre side av løftearmen og bakre rammedeler.

   Note: Plasser komponentene som vist i Figur 8.



   Figur 8

   1. Låsemutter (7/8 tomme)
   2. Spindelskive
   3. Bolt (7/8 x 4½ tomme)
   4. Løftearmenhet

3. Stram bolter og låsemuttere til 518 til 648 Nm.

4. Juster lengden på den gjengede koblingen til 19 cm og stram låsemutterne (Figur 9).



   Figur 9

   1. Lengde på gjenget kobling – 19 cm

5. Fest enden av den gjengede koblingsstangen til koblingsstøtteenheten med en bolt (1/2 x 1½ tomme) og låsemutter (1/2 tomme), som vist i Figur 10.



   Figur 10

   1. Gjenget kobling
   2. Koblingsstøtteenhet

6. Monter den stillestående enden av hydraulikksylinderen til undersiden av tverrbjelkebraketten på rammen med en svingbolt (Figur 11).



   Figur 11

   1. Hydraulikksylinder (stillestående ende)
   2. Smørenippel
   3. Svingbolt

7. Skru en smørenippel inn i enden av svingbolten (Figur 11).

   Note: Plasser smørenippelen som vist i Figur 12.



   Figur 12

   1. Svingbolt
   2. Smørenippel
   3. Vinkel på smørenippel – 45 grader

Deler som er nødvendige for dette trinnet:

1. Plasser et tappefat under oljekjølesystemets returslange på høyre siden av maskinen, like foran radiatorrammen (Figur 13 eller Figur 14).



   Figur 13

   Modell 30810

   1. Radiatorramme
   2. Oljekjølesystemets returslange


   Figur 14

   Modell 30812

   1. Radiatorramme
   2. Oljekjølesystemets returslange

2. Før den korte slangen fra manifolden til plasseringen for oljekjølesystemets returslange.

3. Kun modell 30810: Monter den korte slangen til oljekjølesystemet som følger:

   1. Fjern hetten fra slangetappen på oljekjølesystemets returslange (Figur 15).



      Figur 15

      1. Kort slange
      2. Slangekobling
      3. Oljekjølesystemets returslange

   2. Trekk den korte slangen til forgasseren (Figur 15).

   3. Fortsett med trinn 5.

4. Kun modell 30812: Monter den korte slangen til oljekjølesystemet som følger:

   1. Sett en klemme på den korte slangen, og sett inn et T-stykke i enden av den korte slangen (Figur 16).



      Figur 16

      1. Kort slange
      2. T-stykke

   2. Mål ca. 12,7 cm fra radiatorrammen og kapp returslangen til oljekjølesystemet (Figur 17).

      Note: Dette er slangen mellom løfteventilen for klippeenheten og oljekjøleren. Hold slangeendene opp for å minske mengden hydraulikkvæske som går til spille.



      Figur 17

      1. Kutt slangen her.
      2. T-stykke
      3. Til løfteventil for klippeenhet
      4. Fra oljekjøleren

   3. Fest alle de tre slangene til T-stykket med slangeklemmer (7/8 tommer).

   4. Monter den korte slangen til koblingen for oljekjølesystemets returslange.

5. Finn løfteventilenheten for klippeenheten på høyre ramme (Figur 18).



   Figur 18

   1. Plugg
   2. Ventilenhet

6. Fjern pluggen på venstre side av konsollen (Figur 18).

7. Skru hydraulikkventilkoblingen inn i åpningen på ventilen (Figur 19).



   Figur 19

   1. Slange
   2. Rett kobling

8. Før den lange slangen under radiatorrammen, over rammens tverrbjelke, og langs rammesporet frem til ventilen (Figur 20).

   Note: Den lange slangen følger en annen slange fra girrommet til ventilenheten.



   Figur 20

   1. Kabelsnor
   2. Lang slange
   3. Ventil

9. Sikre den lange slangen med fire kabelsnorer (Figur 20).

10. Fest slangekoblingen på den rette koblingen (Figur 19).

Deler som er nødvendige for dette trinnet:

1. Monter seks releer til relébraketten med seks bolter (1/4 x 1/2 tomme) og seks muttere (1/4 tomme) på høyre side av maskinen, som vist i Figur 21.



   Figur 21

   1. Bolt (1/4 x 1/2 tomme)
   2. Relé
   3. Mutter (1/4 tomme)
   4. Støtterørbolt
   5. Støtterørmutter
   6. Relébrakett
   7. Bolt (1/4 x 3/4 tomme)

2. Fjern bolten og mutteren fra støtterøret.

3. Monter relébraketten til maskinen med en bolt (1/4 x 3/4 tomme), mutter (1/4 tomme), og bolten og mutteren du nettopp fjernet (Figur 21).

4. Hekt av kontrollpaneldekselet og legg det til side (Figur 22).



   Figur 22

   1. Kontrollpanel
   2. Lås

5. Finn og fjern de to utstøterpluggene fra øverst på kontrollpanelet (Figur 23).



   Figur 23

   1. Utstøterplugger
   2. Utstøterpluggplasseringer

6. Skjær forsiktig ut og fjern merkematerial for å vise kontrollpanelhullene.

   Note: Fjern bare utstøterpluggene og merkematerialet for de nødvendige bryterne.

7. Avgrader de nye kantene på kontrollpanelet.

8. Rengjør overflaten på kontrollpanelet, og fest merket rundt de åpne hullene (Figur 24).



   Figur 24

   1. Merke
   2. Flyt/vekt ned-bryter (bryter med to stillinger)
   3. Heve/senke-bryter (bryter med tre stillinger)

9. Plasser bryterne i de riktige monteringshullene (Figur 24).

   Note: Sett inn den flate delen av bryteren mot operatøren.

Deler som er nødvendige for dette trinnet:

1. Monter relébraketten løst til rammen med en bolt (3/8 x 2 tommer), skive (0,406 tomme) og mutter (3/8 tomme), som vist i Figur 25.



   Figur 25

   1. Bolt, mutter og skive
   2. Relébrakett
   3. Merk av her.

2. Merk av plasseringen som er vist i Figur 25.

3. Fjern braketten og bor et hull (0,281 tomme) gjennom begge rammeveggene på stedet som du merket av.

4. Monter braketten med beslaget som du brukte til å montere braketten løst, og fest braketten i det nye hullet med en bolt (1/4 x 2½ tommer) og en mutter (1/4 tomme)

5. Monter seks releer til braketten med seks bolter (1/4 x 1/2 tomme) og seks låsemutre (1/4 tomme).



   Figur 26

   1. Bolt (1/4 x 1/2 tomme)
   2. Relé
   3. Låsemutter (1/4 tomme)

6. Hekt av kontrollpaneldekselet og legg det til side (Figur 22).



   Figur 27

   1. Kontrollpanel
   2. Lås

7. Finn og fjern de to utstøterpluggene fra øverst på kontrollpanelet (Figur 28).



   Figur 28

   1. Utstøterplugger
   2. Utstøterpluggplasseringer

8. Skjær forsiktig ut og fjern merkematerial for å vise hullene i kontrollpanelet.

   Note: Fjern bare utstøterpluggene og merkematerialet for de nødvendige bryterne.

9. Avgrader de nye kantene på kontrollpanelet.

10. Rengjør overflaten på kontrollpanelet, og fest merket rundt de åpne hullene (Figur 29).



    Figur 29

    1. Merke
    2. Flyt/vekt ned-bryter (bryter med to stillinger)
    3. Heve/senke-bryter (bryter med tre stillinger)

11. Plasser bryterne i de riktige monteringshullene (Figur 29).

    Note: Sett inn den flate delen av bryteren mot operatøren.

Deler som er nødvendige for dette trinnet:

Note: Maskinen må være utstyrt med ekstra kraftenhetssett, Toro-modell nr. 30382.

1. Dekk til synlige koblinger på ledningssatsen med maskeringstape eller elektrisk tape for å holde smuss ute av koblingene når du legger ned ledningssatsen.

2. Legg ned og koble til ledningssatsen (Figur 30 og Figur 31) på følgende steder:

   • Hydraulikkmanifold-koblinger

   • Releer (6) på relébraketten

   • Hovedkontakt for ledningssats, plassert under høyre operatørkontroller i en standard kontrollmodul

     Note: Hovedkontakt for ledningssats er en Metri-pakkekontakt med to ledninger (brune og gyllenbrune ledninger)

   • Klippeenhet inngående A og B

     Note: Koble fra de to kontaktene fra løftemanifoldblokken og plugg dem inn i ledningssatsen.

   • Klippeenhet utgående A og B

     Note: Plugg inn ledningssatsen i løfteblokkmanifolden der du nettopp koblet ut de to kontaktene.

   • Rosa strømledningskontakt

   • Jordingsblokk

   • Heve/senke-bryter

   • Flyte/aktiveringsbryter

3. Fest ledningssatsen til maskinen med kabelfester.

   Important: Hold ledningssatsen unna eventuelle varme, skarpe eller bevegelige deler.

   Important: Fest ledningssatsen unna maskinens eksosrør.

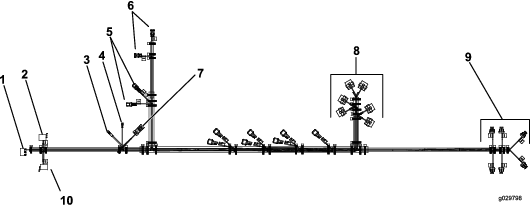

Figur 30

Figur 31

1. Kraftuttaksbryter for blåser (brukt sammen med blåser)
2. Heve/senke-bryter
3. Jording
4. Effekt
5. Klippeenhet inngående (A og B)
6. Klippeenhet utgående (A og B)
7. Hovedledningssats
8. Releer (6)
9. Hydraulikkmanifold
10. Flyt/vekt-ned bryter

1. Smør alle de nye niplene med nr. 2 litiumbasert smørefett.

2. Sjekk hydraulikkvæskenivået og etterfyll ved behov.

3. Koble til den negative (-) batterikabelen.

4. Start maskinen og bruk bakre hevefunksjon. Kontroller om det har oppstått lekkasjer, og etterfyll ved behov.

   Note: Hvis den er korrekt montert, skal ikke manifolden være strømførende når nøkkelen er vridd til AV.

Flytt bryteren til HEV for å heve tilbehøret og til SENK for å senke tilbehøret (Figur 33).

Når bryteren settes i FLYTE-stilling, kan tilbehøret følge konturene i underlaget. Når bryteren settes til VEKT NED-stillingen, overføres mer tyngde fra maskinen for å gi mer kraft i bakkekontakten (Figur 33). Nærmere bakkekontakt svekker trekkevnen til maskinen.

Figur 32

Modell 30810

1. FLYT/VEKT NED-bryter
2. HEVE/SENKE-bryter

Figur 33

Modell 30812

1. FLYT/VEKT NED-bryter
2. HEVE/SENKE-bryter

For å øke eller minske angrepsvinkelen til tilbehørsutstyret gjør du følgende:

1. Løsne låsemutrene på den gjengede koblingen (Figur 34).

2. Roter på sekskantrøret til du oppnår ønsket vinkel (Figur 34).

3. Stram låsemutteren for å låse justeringen (Figur 34).

4. Hev det bakre tilbehørsutstyret mens motoren går på lavt turtall for å sikre at det ikke berører dekselet.



   Figur 34

   1. Gjenget kobling

Bruk vektdiagrammet nedenfor for å fastslå hvor mange fremre vekter som kreves til din maskin.

Bruk vektdiagrammet nedenfor for å fastslå hvor mange fremre vekter som kreves til din maskin.

• Les og forstå vedlagte brukerhåndboken før du bruker maskinen.

• Sørg for at korrekt vektmonteringsbrakett og frontvekter blir montert for tilbehørsutstyret bak.

• Fjern tilbehørsutstyret bak og eventuelle løse frontvekter før du klipper gresset.

• Vær forsiktig når du bruker maskinen med påmontert tilbehørsutstyr bak, fordi det er bredere enn maskinen og kan komme borti stolper, gjerder og trær.

• Bruk aldri maskinen i nærheten av andre personer.

• Smør smørenippelen med nr. 2 litiumbasert smørefett ukentlig, eller etter hver vask.

• Når maskinen brukes under støvete forhold, må luftrenseren kontrolleres daglig. Et ekstra luftrenserelement er tilgjengelig og kan brukes i tillegg til det eksisterende luftrenseren for ytterligere beskyttelse av motoren.
