Baglynkoblingssystem

1. Placer maskinen på en plan flade, sænk klippeenheden, stands maskinen, aktiver parkeringsbremsen, og tag nøglen ud af tændingen.

   Forsigtig

   Hvis du lader nøglen sidde i tændingslåsen, er der risiko for, at nogen utilsigtet kan starte motoren og forårsage alvorlig skade på dig eller andre personer i nærheden.

   Fjern nøglen fra tændingen, før vedligeholdelsesarbejde påbegyndes.

2. Kobl batteriets minuskabel (-) fra batteriet.

Dele, der skal bruges til dette trin:

Note: For at forbedre adgangen, når sættet samles, skal du hæve bageste del af traktionsenheden, understøtte den med donkrafte og fjerne højre baghjul.

1. Fjern de eksisterende 3 bolte og 3 møtrikker fra platformsenheden (Figur 1).

   Note: Gem møtrikkerne.



   Figur 1

   1. Bolt
   2. Møtrik

2. Fastgør cylinderstøttesamlingen på bagkofangerbeslaget og platformsenheden med 2 bolte (3/8 x 2-3/4 tommer), 3 bolte (3/8 x 1-1/4 tomme), 2 møtrikker (3/8 tomme) og de 3 eksisterende møtrikker, du lige har fjernet.

   Note: Placer cylinderstøttesamlingen som vist i Figur 2.



   Figur 2

   1. Møtrik (3/8 tomme)
   2. Cylinderstøttesamling
   3. Bolt (3/8 x 1-1/4 tomme)
   4. Bagkofangerbeslag
   5. Bolt (3/8 x 2-3/4 tommer)
   6. Eksisterende møtrik

3. Monter løftearmsenheden på de bageste rammevanger med 2 bolte (7/8 x 4-1/2 tommer), 2 kontramøtrikker (7/8 tomme) og så mange spindelspændeskiver som nødvendigt for at opnå en ensartet afstand mellem højre og venstre side af løftearmen og de bageste rammevanger.

   Note: Placer komponenterne som vist i Figur 3.



   Figur 3

   1. Bolt (7/8 x 4-1/2 tommer)
   2. Løftearmsenhed
   3. Spindelspændeskive
   4. Kontramøtrik

4. Tilspænd boltene og låsemøtrikkerne til 518 til 648 Nm (382 til 478 ft-lb).

5. Juster længden på gevindleddet til 19 cm, og spænd kontramøtrikkerne (Figur 4).



   Figur 4

   1. Længde på gevindled – 19 cm

6. Fastgør gevindledstangens ende til cylinderstøttesamlingen med en bolt (1/2 x 1-1/2 tomme) og låsemøtrik (1/2 tomme) som vist i Figur 5.



   Figur 5

   1. Løfteadapter
   2. Cylinderstøttesamling

7. Monter hydraulikcylinderens løse ende på cylinderstøttesamlingen med den cylindermonterede drejetap, bolten (3/8 x 1 tomme) og møtrikken (3/8 tomme) som vist i Figur 6.



   Figur 6

   1. Smørenippel
   2. Drejetap
   3. Hydraulikcylinder (stationær ende)

8. Skru en smørenippel ind i enden af drejetappen som vist i Figur 6.

Dele, der skal bruges til dette trin:

Note: For at forbedre adgangen, når sættet samles, skal du hæve bageste del af traktionsenheden, understøtte den med donkrafte og fjerne højre baghjul.

1. Fastgør ledmonteringen på bagkofangerbeslaget med 3 bolte (3/8 x 1 tomme) og 3 møtrikker (3/8 tomme).

   Note: Placer ledmonteringen som vist i Figur 7.



   Figur 7

   1. Ledmontering

2. Monter løftearmsenheden på de bageste rammevanger med 2 bolte (7/8 x 4-1/2 tommer), 2 kontramøtrikker (7/8 tomme) og så mange spindelspændeskiver som nødvendigt for at opnå en ensartet afstand mellem højre og venstre side af løftearmen og de bageste rammevanger.

   Note: Placer komponenterne som vist i Figur 8.



   Figur 8

   1. Kontramøtrik (7/8 tomme)
   2. Spindelspændeskive
   3. Bolt (7/8 x 4-1/2 tommer)
   4. Løftearmsenhed

3. Tilspænd boltene og låsemøtrikkerne til 518 til 648 Nm (382 til 478 ft-lb).

4. Juster længden på gevindleddet til 19 cm, og spænd kontramøtrikkerne (Figur 9).



   Figur 9

   1. Længde på gevindled – 19 cm

5. Fastgør gevindledstangens ende til leddets støttesamling med en bolt (1/2 x 1-1/2 tomme) og låsemøtrik (1/2 tomme) som vist i Figur 10.



   Figur 10

   1. Gevindled
   2. Leddets støttesamling

6. Monter den stationære ende af hydraulikcylinderen på undersiden af rammens tværvangebeslag med en drejetap (Figur 11).



   Figur 11

   1. Hydraulikcylinder (stationær ende)
   2. Smørenippel
   3. Drejetap

7. Skru en smørenippel ind i enden af drejetappen (Figur 11).

   Note: Placer smøreniplen som vist i Figur 12.



   Figur 12

   1. Drejetap
   2. Smørenippel
   3. Vinkel på smørenippel – 45 grader

Dele, der skal bruges til dette trin:

1. Sæt et aftapningskar under oliekølerreturslangen (Figur 13 eller Figur 14) i højre side af maskinen lige foran kølerrammen.



   Figur 13

   Model 30810

   1. Kølerramme
   2. Oliekølerreturslange


   Figur 14

   Model 30812

   1. Kølerramme
   2. Oliekølerreturslange

2. Før den korte slange fra manifolden til oliekølerreturslangens placering.

3. Kun model 30810: Monter den korte slange på oliekølerslangen som følger:

   1. Fjern hætten fra oliekølerreturslangens rørledning (Figur 15).



      Figur 15

      1. Kort slange
      2. Hætte til rørledning
      3. Oliekølerreturslange

   2. Skru den korte slange fast på rørledningen (Figur 15).

   3. Fortsæt til trin 5.

4. Kun model 30812: Monter den korte slange på oliekølerslangen som følger:

   1. Sæt en klemme på den korte slange, og stik derefter T-fittingen ind i enden af den korte slange (Figur 16).



      Figur 16

      1. Kort slange
      2. T-fitting

   2. Opmål ca. 12,7 cm fra kølerrammen, og tilskær oliekølerreturslangen (Figur 17).

      Note: Dette er slangen mellem skjoldløftets ventil og oliekøleren. Hold slangeenderne op for at reducere mængden af hydraulikvæske, der spildes.



      Figur 17

      1. Skær slangen her.
      2. T-fitting
      3. Til skjoldløftets ventil
      4. Fra oliekøleren

   3. Fastgør alle 3 slanger til T-fittingen med slangeklemmer (7/8 tomme).

   4. Monter den korte slange på porten i oliekølerreturslangen.

5. Find skjoldløftets ventilenhed (Figur 18) på højre ramme.



   Figur 18

   1. Prop
   2. Ventilenhed

6. Fjern proppen fra venstre side af ventilenheden (Figur 18).

7. Skru hydraulikventilfittingen ind i ventilens åbning (Figur 19).



   Figur 19

   1. Slange
   2. Lige fitting

8. Før den lange slange under kølerrammen, over rammens tværvange og langs med rammeskinnen til ventilen (Figur 20).

   Note: Den lange slange følger en anden slange fra transmissionsrummet til ventilsamlingen.



   Figur 20

   1. Kabelbånd
   2. Lang slange
   3. Ventil

9. Fastgør den lange slange med 4 kabelbånd (Figur 20).

10. Fastgør slangefittingen til den lige fitting (Figur 19).

Dele, der skal bruges til dette trin:

1. Monter 6 relæer på relæbeslaget med 6 bolte (1/4 x 1/2 tomme) og 6 møtrikker (1/4 tomme) på højre side af maskinen som vist i Figur 21.



   Figur 21

   1. Bolt (1/4 x 1/2 tomme)
   2. Relæ
   3. Møtrik (1/4 tomme)
   4. Støtterørsbolt
   5. Støtterørsmøtrik
   6. Relæbeslag
   7. Bolt (1/4 x 3/4 tomme)

2. Fjern bolten og møtrikken fra støtterøret.

3. Brug en bolt (1/4 x 3/4 tomme) og møtrik (1/4 tomme) sammen med bolten og møtrikken, du lige har fjernet, til at montere relæbeslaget på maskinen (Figur 21).

4. Lås kontrolpanelets dæksel op, og skub det til side (Figur 22).



   Figur 22

   1. Kontrolpanel
   2. Lås

5. Find og fjern de 2 udtrykningspropper fra toppen af kontrolpanelet (Figur 23).



   Figur 23

   1. Udtrykningspropper
   2. Placering af udtrykningspropper

6. Skær og fjern forsigtigt mærkatmaterialet for at blotlægge hullerne i kontrolpanelet.

   Note: Fjern kun udtrykningspropperne og mærkatmaterialet for de krævede kontakter.

7. Afgrat de netop blotlagte kanter på kontrolpanelet.

8. Rengør kontrolpanelets overflade, og påsæt mærkater omkring de blotlagte huller (Figur 24).



   Figur 24

   1. Mærkat
   2. Flyde-/slukningskontakt (kontakt med to positioner)
   3. Løfte-/sænkekontakt (kontakt med tre positioner)

9. Sæt kontakterne ind i de tilhørende monteringshuller (Figur 24).

   Note: Placer den flade del af kontakten hen mod føreren.

Dele, der skal bruges til dette trin:

1. Monter relæbeslaget løst på rammen med en bolt (3/8 x 2 tommer), spændeskive (0,406 tomme) og møtrik (3/8 tomme) som vist i Figur 25.



   Figur 25

   1. Bolt, møtrik og spændeskive
   2. Relæbeslag
   3. Markér her.

2. Markér placeringen, der er anført i Figur 25.

3. Fjern beslaget, og bor et hul (0,281 tomme) gennem begge rammens vægge ved den markerede placering.

4. Monter beslaget med de møtrikker og bolte, du brugte til at montere beslaget løst, og fastgør beslaget til det nye hul med en bolt (1/4 x 2-1/2 tommer) og møtrik (1/4 tomme).

5. Monter de 6 relæer på beslaget ved at bruge 6 bolte (1/4 x 1/2 tomme) og 6 låsemøtrikker (1/4 tomme).



   Figur 26

   1. Bolt (1/4 x 1/2 tomme)
   2. Relæ
   3. Låsemøtrik (1/4 tomme)

6. Lås kontrolpanelets dæksel op, og skub det til side (Figur 22).



   Figur 27

   1. Kontrolpanel
   2. Lås

7. Find og fjern de 2 udtrykningspropper fra toppen af kontrolpanelet (Figur 28).



   Figur 28

   1. Udtrykningspropper
   2. Placering af udtrykningspropper

8. Skær og fjern forsigtigt mærkatmaterialet for at blotlægge hullerne i kontrolpanelet.

   Note: Fjern kun udtrykningspropperne og mærkatmaterialet for de krævede kontakter.

9. Afgrat de netop blotlagte kanter på kontrolpanelet.

10. Rengør kontrolpanelets overflade, og påsæt mærkater omkring de blotlagte huller (Figur 29).



    Figur 29

    1. Mærkat
    2. Flyde-/slukningskontakt (kontakt med to positioner)
    3. Løfte-/sænkekontakt (kontakt med tre positioner)

11. Sæt kontakterne ind i de tilhørende monteringshuller (Figur 29).

    Note: Placer den flade del af kontakten hen mod føreren.

Dele, der skal bruges til dette trin:

Note: Maskinen skal udstyres med hjælpemotorsæt, Toro-delnr. 30382.

1. Afdæk udsatte forbindelser på ledningsnettet med vejrbestandigt tape eller elektrisk tape for at holde snavs ude af forbindelserne, mens ledningsnettet føres.

2. Før og tilslut ledningsnettet (Figur 30 og Figur 31) på følgende steder:

   • Hydraulikmanifoldstik

   • Relæer (6) på relæbeslaget

   • Hovedledningsnettets stik placeret under højre betjeningsanordninger ved standardkontrolmodulet

     Note: Hovedledningsnettets stik er et Metri-pak-stik med 2 ledninger (brun og gylden ledning)

   • Skjoldløft ind i A og B

     Note: Tag de 2 stik ud af løftemanifoldblokken, og sæt dem i ledningsnettet.

   • Skjoldløft ud af A og B

     Note: Slut ledningsnettet til løfteblokmanifolden det sted, du lige har taget de 2 stik ud.

   • Pink strømledningsstik

   • Jord til jordblokken

   • Løfte-/sænkekontakt

   • Flyde-/aktiveringskontakt

3. Fastgør ledningsnettet til maskinen med kabelbånd.

   Important: Hold ledningsnettet på afstand af alle varme, skarpe eller bevægelige dele.

   Important: Fastgør ledningsnettet på afstand af maskinens udstødningsrør.

Figur 30

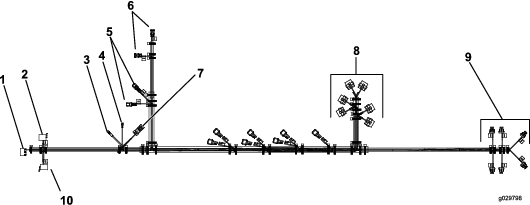

Figur 31

1. Blæserkraftudtagskontakt (bruges med blæser)
2. Løfte-/sænkekontakt
3. Jord
4. Strøm
5. Skjoldløft ind (A og B)
6. Skjoldløft ud (A og B)
7. Hovedledningsnet
8. Relæer (6)
9. Hydraulikmanifold
10. Flyde-/slukningskontakt

1. Smør alle de nye smørenipler med lithiumbaseret fedt nr. 2.

2. Kontroller hydraulikvæskestanden, og fyld på efter behov.

3. Tilslut batteriets minuskabel.

4. Start maskinen, og betjen bagliften. Kontroller, om der er lækager, og fyld hydraulikvæske på efter behov.

   Note: Hvis den er monteret korrekt, bør manifolden ikke tilføres strøm, når nøglen er i OFF-position.

Flyt kontakten til LøFTEPOSITIONEN for at hæve redskabet og til SæNKEPOSITIONEN for at sænke redskabet (Figur 33).

Hvis kontakten flyttes til FLYDEPOSITIONEN, kan redskabet følge jordens konturer. Hvis kontakten flyttes til NEDSæNKNINGSPOSITIONEN, tilføres der vægt fra maskinen for at øge kraften, når jorden rammes (Figur 33). En højere kraft, når jorden rammes, sænker maskinens traktionskapacitet.

Figur 32

Model 30810

1. FLYDE-/SLUKNINGSKONTAKT
2. LøFTE-/SæNKEKONTAKT

Figur 33

Model 30812

1. FLYDE-/SLUKNINGSKONTAKT
2. LøFTE-/SæNKEKONTAKT

Gør som følger for at øge eller reducere redskabets indkoblingsvinkel:

1. Løsn kontrolmøtrikkerne på gevindleddet (Figur 34).

2. Drej sekskantrøret, indtil den ønskede vinkel opnås (Figur 34).

3. Spænd kontramøtrikken for at fastlåse justeringen (Figur 34).

4. Mens motoren kører i lav tomgang, hæves bagredskabet for at sikre, at det ikke berører motorhjelmen.



   Figur 34

   1. Gevindled

Brug følgende vægtskemaer til at finde den forvægt, der er påkrævet til din maskinen.

Brug følgende vægtskemaer til at finde den forvægt, der er påkrævet til din maskinen.

• Læs og forstå betjeningsvejledningen til redskabet, før maskinen tages i brug.

• Sørg for, at det rigtige vægtmonteringsbeslag og den eller de rigtige forvægte er monteret for bagredskabet.

• Fjern bagredskabet og løse forvægte før klipning.

• Vær forsigtig, når maskinen anvendes med et bagredskab monteret, idet redskabet er bredere end maskinen og derfor kan støde ind i pæle, hegn eller træer.

• Brug aldrig maskinen i nærheden af omkringstående personer.

• Smør smøreniplerne med litiumbaseret fedt nr. 2 en gang om ugen eller efter hver vask.

• Når der arbejdes i støvede omgivelser, skal luftfilteret kontrolleres dagligt. Der fås et sikkerhedsluftfilterelement, som kan sættes på det eksisterende luftfilter med henblik på ekstra beskyttelse af motoren.
