Zadní rychloupínací systém

1. Odstavte stroj na rovném povrchu, spusťte žací jednotku, vypněte stroj, zatáhněte parkovací brzdu a vyjměte klíč ze spínače zapalování.

   Výstraha

   Jestliže ponecháte klíč ve spínači zapalování, může kdokoli spustit motor a způsobit vám nebo okolostojícím osobám vážné zranění.

   Před prováděním jakékoli údržby vytáhněte klíč ze spínače zapalování.

2. Odpojte od baterie záporný (–) kabel baterie.

Díly potřebné k provedení tohoto kroku:

Note: Chcete-li získat během montáže soupravy lepší přístup ke stroji, zvedněte zadní část hnací jednotky, podepřete ji zvedáky a demontujte pravou zadní pneumatiku.

1. Demontujte stávající 3 šrouby a 3 matice z montážního celku kluzné lišty (Obrázek 1).

   Note: Matice uschovejte.



   Obrázek 1

   1. Šroub
   2. Matice

2. Připevněte montážní celek držáku válce ke konzole zadního nárazníku a montážnímu celku kluzné lišty pomocí 2 šroubů (3/8 x 2-3/4 palce), 3 šroubů (3/8 x 1-1/4 palce), 2 matic (3/8 palce) a 3 stávajících matic, jež jste právě demontovali.

   Note: Umístěte montážní celek držáku válce do polohy, viz Obrázek 2.



   Obrázek 2

   1. Matice (10 mm)
   2. Montážní celek držáku válce
   3. Šroub (3/8 x 1-1/4 palce)
   4. Konzola zadního nárazníku
   5. Šroub (3/8 x 2-3/4 palce)
   6. Stávající matice

3. Namontujte montážní celek zvedacího ramene na příčné nosníky zadního rámu pomocí 2 šroubů (7/8 x 4½ palce), 2 pojistných matic (7/8 palce) a takového počtu vymezovacích podložek, aby došlo k rovnoměrnému vymezení pravé a levé strany zvedacího ramene a příčných nosníků zadního rámu.

   Note: Součásti umístěte do polohy, viz Obrázek 3.



   Obrázek 3

   1. Šroub (7/8 x 4½ palce)
   2. Montážní celek zvedacího ramene
   3. Vymezovací podložka
   4. Pojistná matice

4. Šrouby a pojistné matice utáhněte na utahovací moment 518 až 648 Nm.

5. Nastavte délku závitové spojovací tyče na 19 cm a utáhněte pojistné matice (Obrázek 4).



   Obrázek 4

   1. Délka závitové spojovací tyče 19 cm

6. Připevněte konec závitové spojovací tyče k montážnímu celku držáku válce pomocí šroubu (1/2 x 1-1/2 palce) a pojistné matice (1/2 palce), viz Obrázek 5.



   Obrázek 5

   1. Zvedací adaptér
   2. Montážní celek držáku válce

7. Namontujte volný konec hydraulického válce k montážnímu celku držáku válce pomocí otočného čepu držáku válce, šroubu (3/8 x 1 palec) a matice (3/8 palce), viz Obrázek 6.



   Obrázek 6

   1. Maznice
   2. Otočný čep
   3. Hydraulický válec (pevný konec)

8. Do koncové části otočného čepu zašroubujte maznici, viz Obrázek 6.

Díly potřebné k provedení tohoto kroku:

Note: Chcete-li získat během montáže soupravy lepší přístup ke stroji, zvedněte zadní část hnací jednotky, podepřete ji zvedáky a demontujte pravou zadní pneumatiku.

1. Připevněte úchyt příčníku ke konzole zadního nárazníku pomocí 3 šroubů (3/8 x 1 palec) a 3 matic (3/8 palce).

   Note: Úchyt příčníku umístěte do polohy, viz Obrázek 7.



   Obrázek 7

   1. Úchyt příčníku

2. Namontujte montážní celek zvedacího ramene na příčné nosníky zadního rámu pomocí 2 šroubů (7/8 x 4½ palce), 2 pojistných matic (7/8 palce) a takového počtu vymezovacích podložek, aby došlo k rovnoměrnému vymezení pravé a levé strany zvedacího ramene a příčných nosníků zadního rámu.

   Note: Součásti umístěte do polohy, viz Obrázek 8.



   Obrázek 8

   1. Pojistná matice (7/8 palce)
   2. Vymezovací podložka
   3. Šroub (7/8 x 4½ palce)
   4. Montážní celek zvedacího ramene

3. Šrouby a pojistné matice utáhněte na utahovací moment 518 až 648 Nm.

4. Nastavte délku závitové spojovací tyče na 19 cm a utáhněte pojistné matice (Obrázek 9).



   Obrázek 9

   1. Délka závitové spojovací tyče 19 cm

5. Připevněte konec závitové spojovací tyče k montážnímu celku držáku spojovací tyče pomocí šroubu (1/2 x 1-1/2 palce) a pojistné matice (1/2 palce), viz Obrázek 10.



   Obrázek 10

   1. Závitová spojovací tyč
   2. Montážní celek držáku spojovací tyče

6. Připevněte pevný konec hydraulického válce ke spodní straně konzoly příčného nosníku rámu pomocí otočného čepu (Obrázek 11).



   Obrázek 11

   1. Hydraulický válec (pevný konec)
   2. Maznice
   3. Otočný čep

7. Do koncové části otočného čepu zašroubujte maznici (Obrázek 11).

   Note: Maznici umístěte do polohy, viz Obrázek 12.



   Obrázek 12

   1. Otočný čep
   2. Maznice
   3. Natočte maznici do nakloněné polohy 45 stupňů.

Díly potřebné k provedení tohoto kroku:

1. Na pravou stranu stroje hned před rám chladiče umístěte pod vratnou hadici olejového chladiče vypouštěcí nádobu (Obrázek 13 nebo Obrázek 14).



   Obrázek 13

   Model 30810

   1. Rám chladiče
   2. Vratná hadice olejového chladiče


   Obrázek 14

   Model 30812

   1. Rám chladiče
   2. Vratná hadice olejového chladiče

2. Přiveďte krátkou hadici od potrubí do místa vratné hadice olejového chladiče.

3. Pouze u modelu 30810: Připojte krátkou hadici k hadici olejového chladiče následovně:

   1. Sejměte uzávěr z pevného vedení vratné hadice olejového chladiče (Obrázek 15).



      Obrázek 15

      1. Krátká hadice
      2. Uzávěr pevného vedení
      3. Vratná hadice olejového chladiče

   2. Přiveďte krátkou hadici k pevnému vedení (Obrázek 15).

   3. Přejděte ke kroku 5..

4. Pouze u modelu 30812: Připojte krátkou hadici k hadici olejového chladiče následovně:

   1. Na krátkou hadici navlékněte svorku a do konce krátké hadice poté zasuňte T-spojku (Obrázek 16).



      Obrázek 16

      1. Krátká hadice
      2. T spojka

   2. Odměřte vzdálenost přibližně 12,7 cm od rámu chladiče a přeřízněte vratnou hadici olejového chladiče (Obrázek 17).

      Note: Jedná se o hadici mezi ventilem zvedání plošiny a olejovým chladičem. Konce hadice držte směrem vzhůru, abyste omezili únik hydraulické kapaliny.



      Obrázek 17

      1. Zde hadici přeřízněte.
      2. T–spojka
      3. K ventilu zvedání plošiny
      4. Od olejového chladiče

   3. Zajistěte všechny 3 hadice na T–spojce hadicovými svorkami (7/8 palce).

   4. Připojte krátkou hadici k vývodu ve vratné hadici olejového chladiče.

5. Na pravém rámu vyhledejte montážní celek ventilu zvedání plošiny (Obrázek 18).



   Obrázek 18

   1. Zátka
   2. Montážní celek ventilu

6. Demontujte zátku z levé strany montážního celku ventilu (Obrázek 18).

7. Zasuňte hydraulickou spojku do otvoru ve ventilu (Obrázek 19).



   Obrázek 19

   1. Hadice
   2. Přímá spojka

8. Protáhněte dlouhou hadici pod rámem chladiče přes příčný nosník rámu a podél lišty rámu k ventilu (Obrázek 20).

   Note: Dlouhá hadice bude vedena společně s druhou hadicí z prostoru převodovky k montážnímu celku ventilu.



   Obrázek 20

   1. Stahovací páska
   2. Dlouhá hadice
   3. Ventil

9. Připevněte dlouhou hadici pomocí 4 kabelových pásek (Obrázek 20).

10. Připevněte hadicovou spojku k přímé spojce (Obrázek 19).

Díly potřebné k provedení tohoto kroku:

1. Na pravé straně stroje namontujte na konzolu relé 6 relé pomocí 6 šroubů (1/4 x 1/2 palce) a 6 matic (1/4 palce), viz Obrázek 21.



   Obrázek 21

   1. Šroub (¼ x ½ palce)
   2. Relé
   3. Matice (1/4 palce)
   4. Šroub nosné roury
   5. Matice nosné roury
   6. Konzola relé
   7. Šroub (1/4 x 3/4 palce)

2. Demontujte šroub a matici z nosné roury.

3. Pomocí šroubu (1/4 x 3/4 palce), matice (1/4 palce) a právě demontovaného šroubu a matice namontujte konzolu relé na stroj (Obrázek 21).

4. Odjistěte kryt ovládacího panelu a odložte jej stranou (Obrázek 22).



   Obrázek 22

   1. Ovládací panel
   2. Západka

5. Vyhledejte 2 vylamovací zátky na horní části ovládacího panelu a odstraňte je (Obrázek 23).



   Obrázek 23

   1. Vylamovací zátky
   2. Umístění vylamovacích zátek

6. Opatrně odřízněte a odstraňte materiál štítku, abyste odkryli otvory ovládacího panelu.

   Note: Odstraňte vylamovací zátky a materiál štítku pouze pro požadované spínače.

7. Odstraňte otřepy nově odkrytých okrajů na ovládacím panelu.

8. Očistěte povrch ovládacího panelu a k odkrytým otvorům aplikujte štítek (Obrázek 24).



   Obrázek 24

   1. Štítek
   2. Spínač plovoucího režimu/přenosu síly na zem (2polohový spínač)
   3. Spínač zvedání a spouštění (3polohový spínač)

9. Zasuňte spínače do příslušných montážních otvorů (Obrázek 24).

   Note: Plochou část spínače natočte směrem k obsluze.

Díly potřebné k provedení tohoto kroku:

1. Volně namontujte konzolu relé na rám pomocí šroubu (3/8 x 2 palce), podložky (0,406 palce) a matice (3/8 palce), viz Obrázek 25.



   Obrázek 25

   1. Šroub, matice a podložka
   2. Konzola relé
   3. Zde označte.

2. Zde označte dle uvedených pokynů, viz Obrázek 25.

3. Demontujte konzolu a vyvrtejte otvor (7,1 mm) do obou stěn rámu v označeném místě.

4. Nainstalujte konzolu pomocí upevňovacích prvků, které jste použili pro volnou montáž konzoly, a připevněte konzolu k novému otvoru pomocí šroubu (1/4 x 2-1/2 palce) a matice (1/4 palce).

5. Nainstalujte 6 relé ke konzole pomocí 6 šroubů (¼ x ½ palce) a 6 pojistných matic (¼ palce).



   Obrázek 26

   1. Šroub (¼ x ½ palce)
   2. Relé
   3. Pojistná matice (1/4")

6. Odjistěte kryt ovládacího panelu a odložte jej stranou (Obrázek 22).



   Obrázek 27

   1. Ovládací panel
   2. Západka

7. Vyhledejte 2 vylamovací zátky na horní části ovládacího panelu a odstraňte je (Obrázek 28).



   Obrázek 28

   1. Vylamovací zátky
   2. Umístění vylamovacích zátek

8. Opatrně odřízněte a odstraňte materiál štítku, abyste odkryli otvory v ovládacím panelu.

   Note: Odstraňte vylamovací zátky a materiál štítku pouze pro požadované spínače.

9. Odstraňte otřepy nově odkrytých okrajů na ovládacím panelu.

10. Očistěte povrch ovládacího panelu a k odkrytým otvorům aplikujte štítek (Obrázek 29).



    Obrázek 29

    1. Štítek
    2. Spínač plovoucího režimu/přenosu síly na zem (2polohový spínač)
    3. Spínač zvedání a spouštění (3polohový spínač)

11. Zasuňte spínače do příslušných montážních otvorů (Obrázek 29).

    Note: Plochou část spínače natočte směrem k obsluze.

Díly potřebné k provedení tohoto kroku:

Note: Stroj musí být vybaven soupravou jednotky pomocného napájení, číslo dílu Toro 30382.

1. Zakryjte odhalené konektory na kabelech krycí páskou nebo elektroinstalační páskou, aby do nich při vedení kabelů nemohly vniknout nečistoty.

2. Přiveďte a připojte kabelový svazek (Obrázek 30 a Obrázek 31) do následujících míst:

   • Spojky hydraulického potrubí

   • Relé (6) na konzole relé

   • Konektor hlavního kabelového svazku, umístěný pod pravými ovládacími prvky vedle standardního ovládacího modulu

     Note: Konektor hlavního kabelového svazku je 2vodičový konektor Metri-pak (hnědý a světlehnědý vodič)

   • Zvedání plošiny - přívod A a B

     Note: Odpojte 2 konektory od bloku potrubí zvedání a připojte je ke kabelovému svazku.

   • Zvedání plošiny - vývod A a B

     Note: Připojte kabelový svazek k bloku potrubí zvedání v místě, kde jste právě odpojili 2 konektory.

   • Růžový konektor napájecího vodiče

   • Zem k zemnícímu bloku

   • Spínač zvedání a spouštění

   • Spínač plovoucího režimu/aktivace

3. Připevněte kabelový svazek ke stroji pomocí kabelových pásek.

   Important: Zajistěte, aby byl kabelový svazek v bezpečné vzdálenosti od všech horkých, ostrých nebo pohyblivých součástí.

   Important: Upevněte kabelový svazek v bezpečné vzdálenosti od výfukové trubky stroje.

Obrázek 30

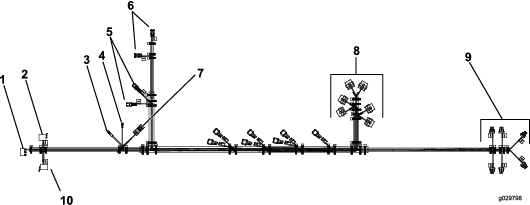

Obrázek 31

1. Spínač PTO fukaru (použit s fukarem)
2. Spínač zvedání a spouštění
3. Zem
4. Napájení
5. Zvedání plošiny - přívod (A a B)
6. Zvedání plošiny - vývod (A a B)
7. Hlavní kabelový svazek
8. Relé (6)
9. Hydraulické potrubí
10. Spínač plovoucího režimu/přenosu síly na zem

1. Aplikujte mazivo na bázi lithia číslo 2 do všech nových maznic.

2. Zkontrolujte hladinu hydraulické kapaliny a v případě potřeby ji doplňte.

3. Připojte kabel k zápornému (–) pólu baterie.

4. Spusťte stroj a uveďte do chodu zadní závěs. Přesvědčte se, zda nedochází k úniku hydraulické kapaliny. V případě potřeby kapalinu doplňte.

   Note: Je-li montáž správně provedena, potrubí by nemělo být napájeno, je-li klíč ve VYPNUTé poloze.

Přesunutím spínače do polohy ZVEDáNí přídavné zařízení zvednete a přesunutím do polohy SPOUšTěNí přídavné zařízení spustíte (Obrázek 33).

Přesunutí spínače do polohy PLOVOUCíHO REžIMU umožňuje kopírování povrchu terénu přídavným zařízením. Přesunutím spínače do polohy PřENOSU SíLY NA ZEM se přenese hmotnost stroje a zvýší se přenos síly na zem (Obrázek 33). Při přenosu větší síly na zem se snižuje tahová síla, nebo-li trakce stroje.

Obrázek 32

Model 30810

1. Spínač PLOVOUCíHO REžIMU/PřENOSU SíLY NA ZEM
2. Spínač ZVEDáNí A SPOUšTěNí

Obrázek 33

Model 30812

1. Spínač PLOVOUCíHO REžIMU/PřENOSU SíLY NA ZEM
2. Spínač ZVEDáNí A SPOUšTěNí

Chcete-li zvětšit nebo zmenšit sklon připojování přídavného zařízení, postupujte následovně:

1. Povolte pojistné matice na závitové spojovací tyči (Obrázek 34).

2. Otáčejte šestihrannou trubkou, dokud nedosáhnete požadovaného sklonu (Obrázek 34).

3. Zajistěte nastavení utažením pojistné matice (Obrázek 34).

4. Nastavte nízké volnoběžné otáčky motoru, zvedněte zadní přídavné zařízení a přesvědčte se, zda nedochází ke kontaktu s kapotou.



   Obrázek 34

   1. Závitová spojovací tyč

Následující tabulka hmotností slouží k určení požadovaného množství předních závaží pro váš stroj.

Následující tabulka hmotností slouží k určení požadovaného množství předních závaží pro váš stroj.

• Před použitím stroje si přečtěte provozní příručku přídavného zařízení, abyste porozuměli jejímu obsahu.

• Přesvědčte se, že je namontována správná konzola závaží a přední závaží pro zadní přídavné zařízení.

• Před sekáním demontujte zadní přídavné zařízení a veškerá volná přední koncová závaží.

• Při práci se strojem s namontovaným zadním přídavným zařízením si počínejte opatrně, neboť zařízení je širší než stroj a může zavadit o sloupy, ploty nebo stromy.

• Nikdy nepracujte se strojem v blízkosti jiných osob.

• Každý týden nebo po každém umytí aplikujte do maznic mazivo na bázi lithia číslo 2.

• Pokud pracujete v prašných podmínkách, je nutné každý den kontrolovat vzduchový filtr. K dispozici je bezpečnostní vzduchový filtr, který lze doplnit ke stávajícímu vzduchovému filtru za účelem zvýšení ochrany motoru.
