Recycler®-sats

Traktorenheter i Groundsmaster® 3200- och 3300-serierna med rotorklippare med bakre utkast på 152 eller 183 cm

Model No. 31985-Serial No. and Up

Model No. 31986-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Höj upp klippdäcket till TRANSPORTLäGET. Se bruksanvisningen.

  4. Stäng av motorn och ta ut nyckeln.

  5. Vrid klippdäcket till SERVICELäGET. Se bruksanvisningen.

Ta bort pluggarna

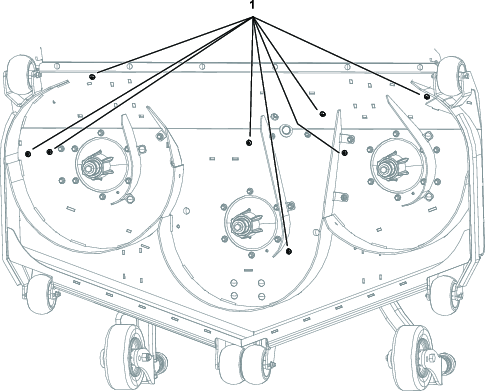

152 cm brett klippdäck:

g306750

Figur 1

  1. Pluggar (8 totalt)

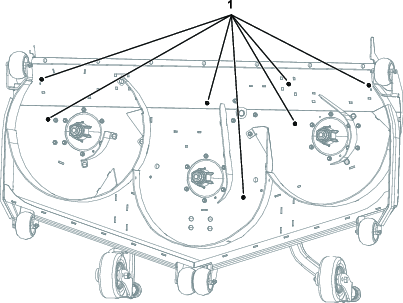

183 cm brett klippdäck:

g306753

Figur 2

  1. Pluggar (7 totalt)

Demontera knivarna

För maskiner med aluminiumspindel

  1. Sätt en skiftnyckel på spindelaxelns plana yta eller håll knivänden med en trasa eller en tjockt vadderad handske.

  2. Ta bort knivskruven, bussningen och kniven från spindelaxeln (Figur 3).

    Spara delarna för senare montering.

    g295816

    Figur 3

    1. Knivens segeldel
    2. Kniv
    3. Spindelaxelns plana yta
    4. Bussning
    5. Knivskruv

Ta bort de befintliga skärmarna

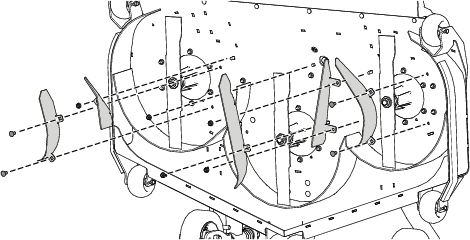

För 152 cm breda klippdäck

Ta bort de befintliga skärmarna och fästelementen från klippdäcket enligt Figur 4.

Behåll delarna om du ska ta bort satsen i framtiden.

g306149

Figur 4

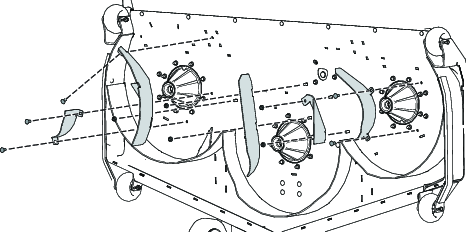

För 183 cm breda klippdäck

Ta bort de befintliga skärmarna och fästelementen från klippdäcket enligt Figur 5.

Behåll delarna om du ska ta bort satsen i framtiden.

g306752

Figur 5

Montera Recycler-skärmarna

Delar som behövs till detta steg:

Höger skärm, bak1
Bakre mittskärm1
Vänster skärm, bak1
Stötskärm, sida2
Mittre stötskärm1
Låsmutter (⅜ tum)12
Vagnsskruv (⅜ x ⅞ tum)12

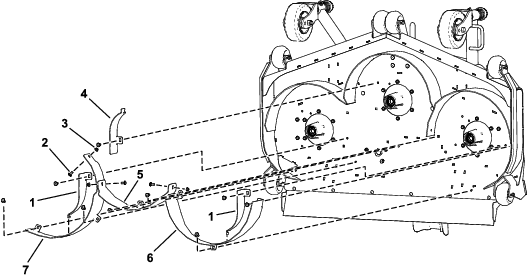

För 152 cm breda klippdäck

  1. Fäst den bakre högra skärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 6.

  2. Fäst den bakre vänstra skärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 6.

  3. Fäst den bakre mittskärmen löst på klippdäcket med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 6.

  4. Fäst den bakre mittskärmen löst på den bakre högra skärmen med en vagnsskruv (⅜ x ⅞ tum) och en låsmutter (⅜ tum) enligt Figur 6.

  5. Fäst de två sidostötskärmarna och den mittre stötskärmen med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 6.

    Note: Den krokförsedda änden på stötskärmarna går in i skåran i kammarskärmen.

    Note: Du kan behöva lossa på den mottagande skärmen för att stötskärmens krokförsedda ände ska passa ordentligt.

  6. Montera fästelementen som du tog bort i proceduren Ta bort pluggarna i hålen.

    Montera vagnsskruvarna i de fyrkantiga hålen. Montera skruvarna med runt huvud i de runda hålen.

g306197

Figur 6

  1. Stötskärm, sida
  2. Vagnsskruv (⅜ x ⅞ tum)
  3. Låsmutter (⅜ tum)
  4. Mittre stötskärm
  5. Bakre mittskärm
  6. Vänster skärm, bak
  7. Höger skärm, bak

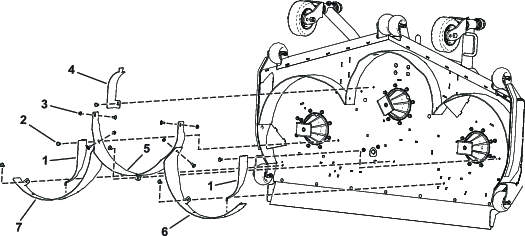

För 183 cm breda klippdäck

  1. Fäst den bakre högra skärmen löst på klippdäcket med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 7.

  2. Fäst den bakre vänstra skärmen löst på klippdäcket med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 7.

  3. Fäst den bakre mittskärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 7.

  4. Fäst den bakre mittskärmen löst på den bakre högra skärmen och den bakre vänstra skärmen med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 7.

  5. Fäst de två sidostötskärmarna och den mittre stötskärmen med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 7.

    Note: Den krokförsedda änden på stötskärmarna går in i skåran i kammarskärmen.

    Note: Du kan behöva lossa på den mottagande skärmen för att stötskärmens krokförsedda ände ska passa ordentligt.

  6. Montera fästelementen som du tog bort i proceduren Ta bort pluggarna i hålen.

    Montera vagnsskruvarna i de fyrkantiga hålen. Montera skruvarna med runt huvud i de runda hålen.

g306751

Figur 7

  1. Stötskärm, sida
  2. Vagnsskruv (⅜ x ⅞ tum)
  3. Låsmutter (⅜ tum)
  4. Mittre stötskärm
  5. Bakre mittskärm
  6. Vänster skärm, bak
  7. Höger skärm, bak

Montera knivarna

För maskiner med aluminiumspindel

  1. Montera bussningen genom kniven med bussningsflänsen på knivens undersida (grässidan) (Figur 8).

    g255205

    Figur 8

    1. Bussning

  2. Montera bussningen/knivanordningen i spindelaxeln (Figur 9).

    g298850

    Figur 9

    1. Övre spindelmutter
    2. Spindelaxelns plana yta
    3. Knivskruv

  3. Applicera kopparbaserat smörjmedel eller fett på knivskruvens gängor efter behov för att förhindra kärvning. Montera knivskruven och dra åt för hand.

  4. Sätt en skiftnyckel på spindelaxelns plana yta och vrid åt knivskruven till 75–81 Nm.

Dra åt fästelementen

  1. Dra åt alla muttrar och skruvar till skärmarna.

  2. Rotera knivarna och kontrollera att det finns ett mellanrum mellan knivarna och skärmarna. Om det inte finns något spelrum lossar du på skärmarna tills det finns spelrum och fäster sedan skärmarna igen.

Slutföra monteringen

Vrid klippdäcket till KLIPPLäGET. Se bruksanvisningen.

Gå tillbaka till bakutkastning

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Höj upp klippdäcket till TRANSPORTLäGET. Se bruksanvisningen.

  4. Stäng av motorn och ta ut nyckeln.

  5. Vrid klippdäcket till SERVICELäGET. Se bruksanvisningen.

  6. Ta bort Recycler-skärmarna.

    Spara fästelementen.

  7. Byt ut Recycler-knivarna mot standardknivar (förekommande fall).

  8. Montera insexskruvarna (⅜ x ¾ tum) och flänsmuttrarna (⅜ tum) i hålen på däckets ovansida, med skruvhuvudena på undersidan.

    Note: Du måste täppa till alla öppna hål som inte täcks av remskydden eller ramen för att förhindra att sand eller andra små föremål slungas upp genom däcket.
