Kit Recycler®

1. Placez une clé sur le méplat de l'axe de pivot ou retenez l'extrémité de la lame à l'aide d'un chiffon ou d'un gant épais.

2. Retirez le boulon, la douille et la lame de l'axe de pivot (Figure 3).

   Conservez les pièces pour le remontage.



   Figure 3

   1. Ailette de la lame
   2. Lame
   3. Méplat de l'axe de pivot
   4. Douille
   5. Boulon de lame

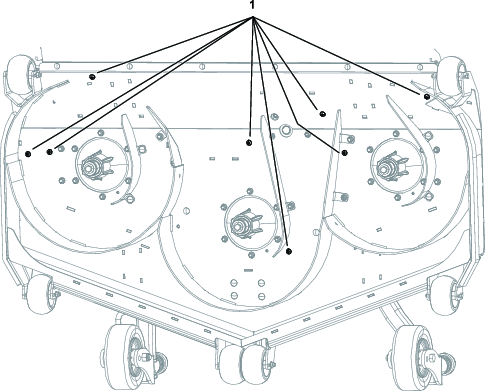

Déposez les déflecteurs et les fixations existants du plateau de coupe, comme montré à la Figure 4.

Conservez les pièces au cas où vous déposiez le kit ultérieurement.

Figure 4

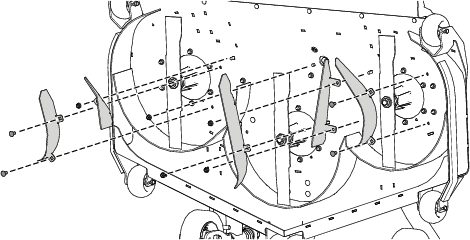

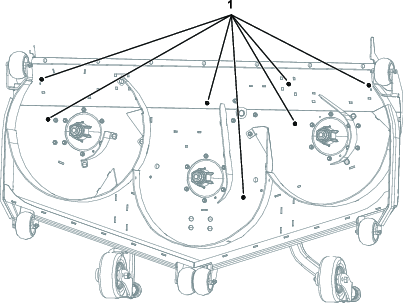

Déposez les déflecteurs et les fixations existants du plateau de coupe, comme montré à la Figure 5.

Conservez les pièces au cas où vous déposiez le kit ultérieurement.

Figure 5

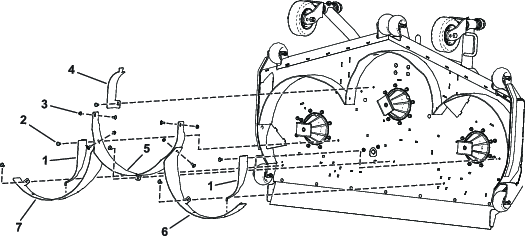

1. Fixez légèrement le déflecteur arrière droit sur le plateau de coupe à l'aide de 3 boulons de carrosserie (3/8" x 7/8") et de 3 contre-écrous (3/8"), comme montré à la Figure 6.

2. Fixez légèrement le déflecteur arrière gauche sur le plateau de coupe à l'aide de 3 boulons de carrosserie (3/8" x 7/8") et de 3 contre-écrous (3/8"), comme montré à la Figure 6.

3. Fixez légèrement le déflecteur central arrière sur le plateau de coupe à l'aide de 2 boulons de carrosserie (3/8" x 7/8") et de 2 contre-écrous (3/8"), comme montré à la Figure 6.

4. Fixez légèrement le déflecteur central arrière au déflecteur arrière droit à l'aide d'un boulon de carrosserie (3/8" x 7/8") et d'un contre-écrou (3/8"), comme montré à la Figure 6.

5. Fixez légèrement les 2 déflecteurs « kicker » latéraux et le déflecteur « kicker » central à l'aide de 3 boulons de carrosserie (3/8" x 7/8") et de 3 contre-écrous (3/8"), comme montré à la Figure 6.

   Note: Le côté replié de chaque déflecteur « kicker » s'accroche à la fente du déflecteur de chambre.

   Note: Il pourra être nécessaire de desserrer le déflecteur d'accouplement pour monter correctement le côté replié du déflecteur « kicker ».

6. Obturez les trous avec les pièces déposées pendant la procédure Retrait des obturateurs.

   Insérerez des boulons de carrosserie dans les trous carrés. Insérez les boulons à tête ronde dans les trous ronds.

Figure 6

1. Déflecteur « kicker » latéral
2. Boulon de carrosserie (3/8" x 7/8")
3. Contre-écrou (3/8")
4. Déflecteur « kicker » central
5. Déflecteur central arrière
6. Déflecteur arrière gauche
7. Déflecteur arrière droit

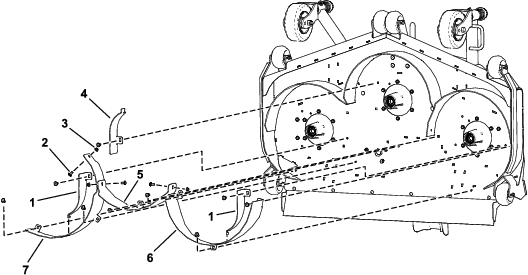

1. Fixez légèrement le déflecteur arrière droit sur le plateau de coupe à l'aide de 2 boulons de carrosserie (3/8" x 7/8") et de 2 contre-écrous (3/8"), comme montré à la Figure 7.

2. Fixez légèrement le déflecteur arrière gauche sur le plateau de coupe à l'aide de 2 boulons de carrosserie (3/8" x 7/8") et de 2 contre-écrous (3/8"), comme montré à la Figure 7.

3. Fixez légèrement le déflecteur central arrière sur le plateau de coupe à l'aide de 3 boulons de carrosserie (3/8" x 7/8") et de 3 contre-écrous (3/8"), comme montré à la Figure 7.

4. Fixez légèrement le déflecteur central arrière au déflecteur arrière droit et au déflecteur arrière gauche à l'aide d'un boulon de carrosserie (3/8" x 7/8") et d'un contre-écrou (3/8"), comme montré à la Figure 7.

5. Fixez légèrement les 2 déflecteurs « kicker » latéraux et le déflecteur « kicker » central à l'aide de 3 boulons de carrosserie (3/8" x 7/8") et de 3 contre-écrous (3/8"), comme montré à la Figure 7.

   Note: Le côté replié de chaque déflecteur « kicker » s'accroche à la fente du déflecteur de chambre.

   Note: Il pourra être nécessaire de desserrer le déflecteur d'accouplement pour monter correctement le côté replié du déflecteur « kicker ».

6. Obturez les trous avec les pièces déposées pendant la procédure Retrait des obturateurs.

   Insérerez des boulons de carrosserie dans les trous carrés. Insérez les boulons à tête ronde dans les trous ronds.

Figure 7

1. Déflecteur « kicker » latéral
2. Boulon de carrosserie (3/8" x 7/8")
3. Contre-écrou (3/8")
4. Déflecteur « kicker » central
5. Déflecteur central arrière
6. Déflecteur arrière gauche
7. Déflecteur arrière droit

1. Insérez la douille dans la lame en plaçant l'embase sur le côté inférieur (côté herbe) de la lame (Figure 8).



   Figure 8

   1. Douille

2. Installez l'ensemble douille/lame sur l'axe de pivot (Figure 9).



   Figure 9

   1. Écrou supérieur de l'axe
   2. Méplat de l'axe de pivot
   3. Boulon de lame

3. Appliquez du lubrifiant à base de cuivre ou de la graisse sur le filetage du boulon de lame pour prévenir le grippage au besoin. Posez le boulon de lame et serrez-le à la main.

4. Placez une clé sur le méplat de l'axe de pivot et serrez l'écrou de lame à un couple de 75 à 81 N·m.
