Комплект ящика для хранения

Тяговый блок Groundsmaster® серии 3200 или 3300

Model No. 31983-Serial No. and Up

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Включите стояночный тормоз.

  3. Опустите режущий блок.

  4. Выключите двигатель и извлеките ключ из замка зажигания.

Установка комплекта

Детали, требуемые для этой процедуры:

Базовая пластина1
Короткая боковая пластина1
Длинная боковая пластина1
Торцевая пластина2
Каретный болт (№ 10 x ½ дюйма)12
Контргайка (№10)12

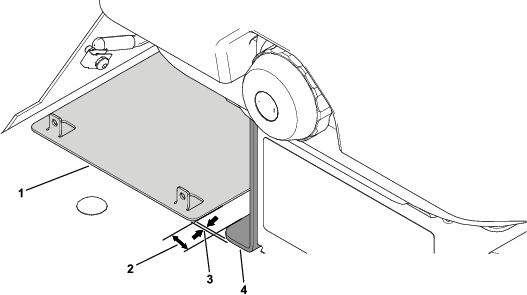

  1. Используя размеры, показанные на Рисунок 1, поместите базовую пластину на платформу и выровняйте ее по основанию сиденья.

    g307673

    Рисунок 1

    1. Базовая пластина
    2. 22,6 мм
    3. 6,4 мм
    4. Основание сиденья

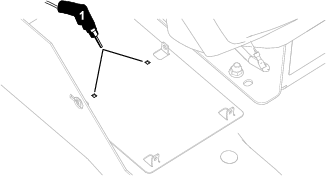

  2. Используя базовую пластину в качестве шаблона, просверлите 2 отверстия (¼ дюйма) в платформе, как показано на Рисунок 2.

    g307014

    Рисунок 2

    1. Просверлите 2 отверстия (¼ дюйма) здесь.

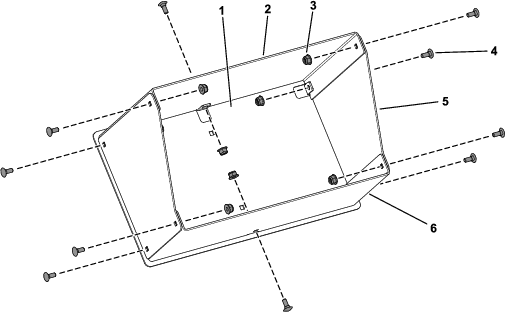

  3. Прикрепите базовую пластину, короткую боковую пластину, длинную боковую пластину и 2 торцевые пластины с помощью 10 каретных болтов (№ 10 x ½ дюйма) и 10 контргаек (№ 10), как показано на Рисунок 3.

    g306980

    Рисунок 3

    1. Базовая пластина
    2. Длинная боковая пластина
    3. Контргайка (№10)
    4. Каретный болт (№ 10 x ½ дюйма)
    5. Торцевая пластина
    6. Короткая боковая пластина

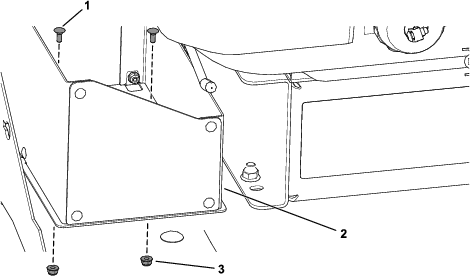

  4. Прикрепите собранный ящик для хранения к платформе с помощью 2 каретных болтов (№ 10 x ½ дюйма) и 2 контргаек (№ 10), как показано на Рисунок 4.

    g307016

    Рисунок 4

    1. Каретный болт (№ 10 x ½ дюйма)
    2. Ящик для хранения
    3. Контргайка (№10)
