Sats för förvaringslåda

Traktorenheter i Groundsmaster® 3200- och 3300-serierna

Model No. 31983-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Sänk ned klippenheten.

  4. Stäng av motorn och ta ut nyckeln.

Montera satsen

Delar som behövs till detta steg:

Basplatta1
Kort sidoplatta1
Hög sidoplatta1
Ändplatta2
Vagnsskruv (nr 10 x ½ tum)12
Låsmutter (nr 10)12

  1. Använd måtten som visas i Figur 1 och placera basplattan på plattformen och rikta in den mot sätessockeln.

    g307673

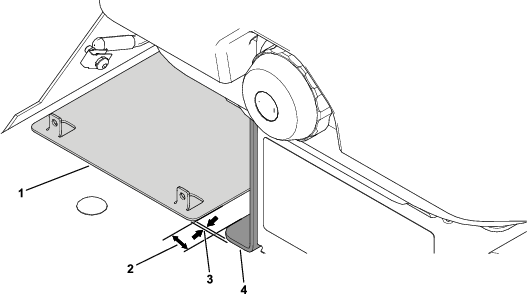

    Figur 1

    1. Basplatta
    2. 22,6 mm
    3. 6,4 mm
    4. Sätessockel

  2. Använd basplattan som mall och borra två hål (¼ tum) i plattformen enligt Figur 2.

    g307014

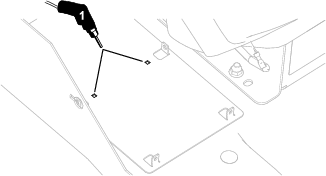

    Figur 2

    1. Borra två hål (¼ tum) här.

  3. Fäst basplattan, den korta sidoplattan, den höga sidoplattan och två ändplattor med tio vagnsskruvar (nr 10 x ½ tum) och tio låsmuttrar (nr 10) enligt Figur 3.

    g306980

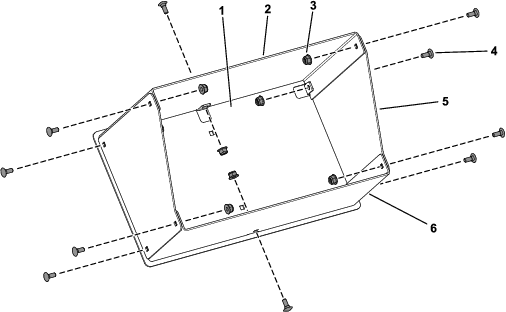

    Figur 3

    1. Basplatta
    2. Hög sidoplatta
    3. Låsmutter (nr 10)
    4. Vagnsskruv (nr 10 x ½ tum)
    5. Ändplatta
    6. Kort sidoplatta

  4. Fäst den monterade förvaringslådan på plattformen med två vagnsskruvar (nr 10 x ½ tum) och två låsmuttrar (nr 10) enligt Figur 4.

    g307016

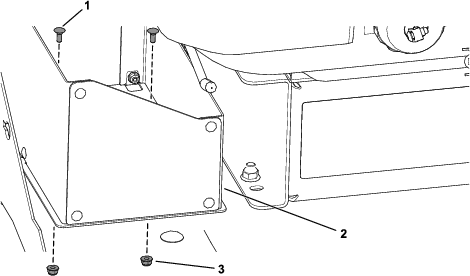

    Figur 4

    1. Vagnsskruv (nr 10 x ½ tum)
    2. Förvaringslåda
    3. Låsmutter (nr 10)
