Set met opbergbak

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Breng de maai-eenheid omlaag.

4. Zet de motor af en haal het sleuteltje uit het contact.

Benodigde onderdelen voor deze stap:

1. Gebruik de afmetingen getoond in Figuur 1, plaats de voetplaat op het platform en lijn deze uit met de stoelbasis.

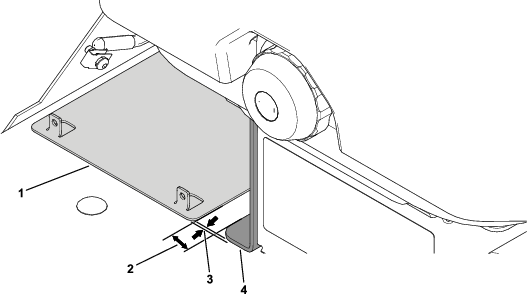

   Figuur 1

   1. Voetplaat
   2. 22,6 mm
   3. 6,4 mm
   4. Stoelbasis

2. Gebruik de voetplaat als sjabloon en boor 2 openingen (¼") in het platform zoals getoond in Figuur 2.

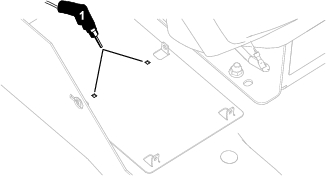

   Figuur 2

   1. Boor hier 2 gaten met een diameter van ¼".

3. Bevestig de voetplaat, de korte zijplaat, de lange zijplaat en de 2 eindplaten met 10 slotbouten (nr. 10 x ½"), en 10 borgmoeren (nr. 10) zoals getoond in Figuur 3.

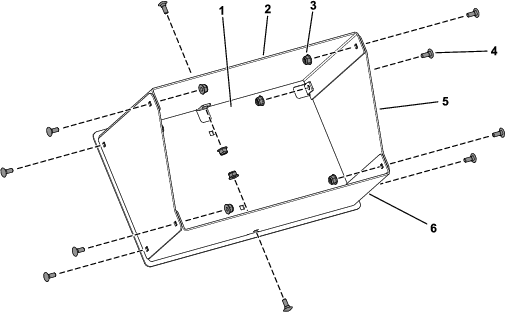

   Figuur 3

   1. Voetplaat
   2. Lange zijplaat
   3. Borgmoer (nr. 10)
   4. Slotbout (nr. 10 x ½")
   5. Eindplaat
   6. Korte zijplaat

4. Bevestig de gemonteerde opbergbak aan het platform met 2 slotbouten (nr. 10 x ½") en 2 borgmoeren (nr. 10); zie Figuur 4.

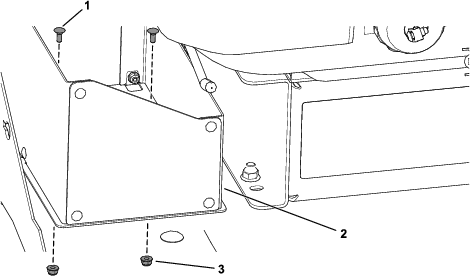

   Figuur 4

   1. Slotbout (nr. 10 x ½")
   2. Opbergbak
   3. Borgmoer (nr. 10)
