Oppbevaringsbokssett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Senk klippeenheten

4. Slå av motoren og ta ut nøkkelen.

Deler som er nødvendige for dette trinnet:

1. Bruk dimensjonene som vises i Figur 1, plasser baseplaten på plattformen og juster den etter setebasen.

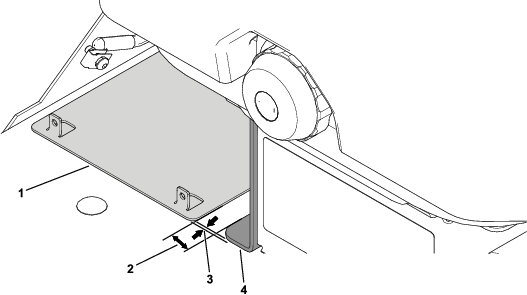

   Figur 1

   1. Baseplate
   2. 22,6 mm
   3. 6,4 mm
   4. Setebase

2. Bruk baseplaten som mal og bor to hull (6,4 mm) inn i plattformen, som vist i Figur 2.

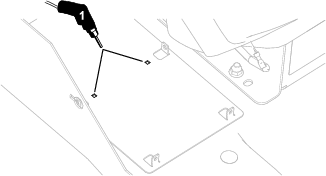

   Figur 2

   1. Bor to hull (6,4 mm) her.

3. Fest baseplaten, den korte sideplaten, den høye sideplaten og de to endeplatene ved hjelp av ti låsebolter (nr. 10 x ½ tomme) og ti låsemuttere (nr. 10), som vist i Figur 3.

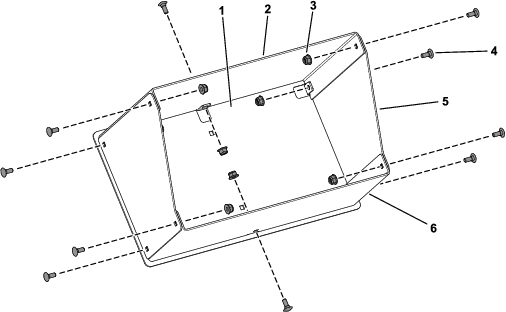

   Figur 3

   1. Baseplate
   2. Høy sideplate
   3. Låsemutter (nr. 10)
   4. Låsebolt (nr. 10 x ½ tomme)
   5. Endeplate
   6. Kort sideplate

4. Fest den monterte oppbevaringsboksen til plattformen ved bruk av to låsebolter (nr. 10 x ½ tomme) og to låsemuttere (nr. 10) som vist i Figur 4.

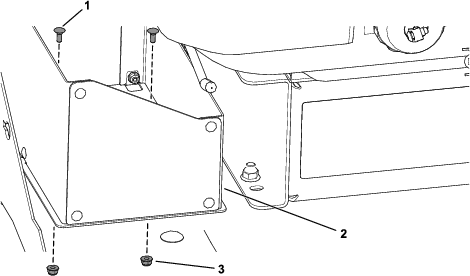

   Figur 4

   1. Låsebolt (nr. 10 x ½ tomme)
   2. Oppbevaringsboks
   3. Låsemutter (nr. 10)
