Kit vano portaoggetti

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'apparato di taglio.

4. Spegnete il motore ed estraete la chiave.

Parti necessarie per questa operazione:

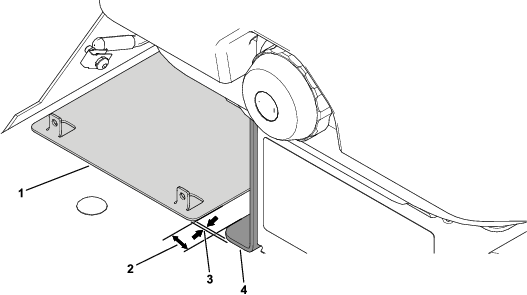

1. Attenendovi alle misure indicate nella Figura 1, collocate la piastra base sulla pedana e allineatela alla base del sedile.



   Figura 1

   1. Piastra base
   2. 22,6 mm
   3. 6,4 mm
   4. Base del sedile

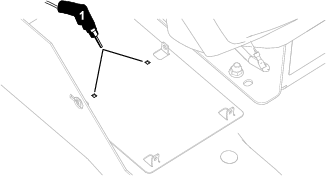

2. Utilizzando la piastra base come dima, praticate 2 fori (¼") nella pedana come mostrato nella Figura 2.



   Figura 2

   1. Praticate 2 fori (¼") qui.

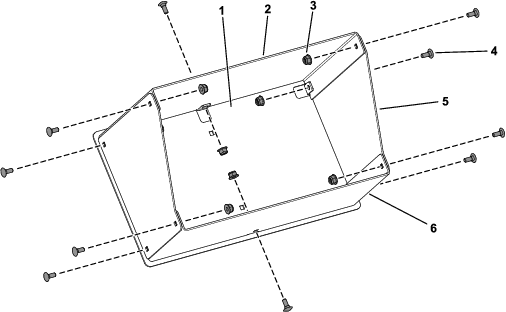

3. Fissate la piastra base, la piastra del lato basso, la piastra del lato alto e le 2 piastre terminali con 10 bulloni a testa tonda (n. 10 x ½") e 10 dadi di bloccaggio (n. 10) come illustrato nella Figura 3



   Figura 3

   1. Piastra base
   2. Piastra lato alto
   3. Dado di bloccaggio (n. 10)
   4. Bullone a testa tonda (n. 10 x ½")
   5. Piastra terminale
   6. Piastra lato basso

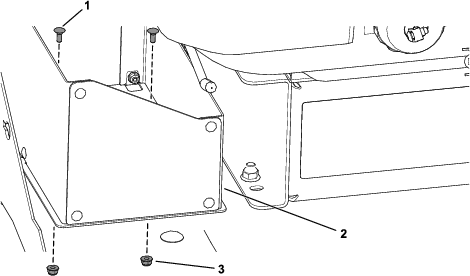

4. Fissate il vano portaoggetti montato alla pedana con 2 bulloni a testa tonda (n. 10 x ½") e 2 dadi di bloccaggio (n. 10) come illustrato nella Figura 4.



   Figura 4

   1. Bullone a testa tonda (n. 10 x ½")
   2. Vano portaoggetti
   3. Dado di bloccaggio (n. 10)
