Kit de caixa de armazenamento

1. Estacione a máquina numa superfície plana.

2. Engate o travão de estacionamento.

3. Desça a unidade de corte.

4. Desligue o motor e retire a chave.

Peças necessárias para este passo:

1. Utilizando as dimensões mostrada na Figura 1, coloque a placa da base na plataforma e alinhe-a com a placa do banco.

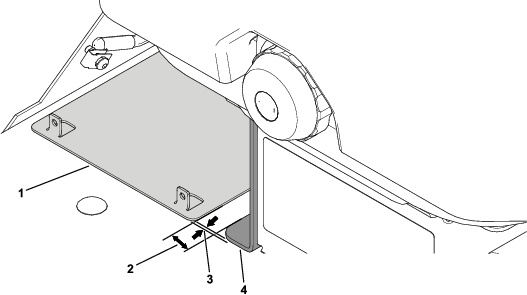

   Figura 1

   1. Placa da base
   2. 22,6 mm
   3. 6.4 mm
   4. Base do banco

2. Utilizando a placa da base como modelo, faça dois furos (¼ pol.) na plataforma como se mostra na Figura 2.

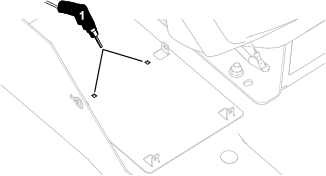

   Figura 2

   1. Faça dois furos (¼ pol.) aqui.

3. Prenda a placa de base, placa lateral curta, placa lateral alta e duas placas de extremidade utilizando 10 parafusos de carroçaria (n.º 10 x ½ pol.) e 10 porcas de bloqueio (n.º 10) como se mostra na Figura 3.

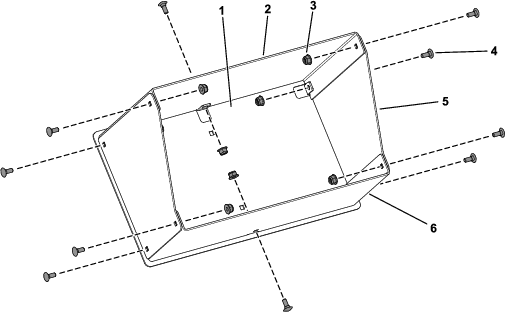

   Figura 3

   1. Placa da base
   2. Placa lateral alta
   3. Porca de bloqueio (n.º 10)
   4. Parafuso de carroçaria (n.º 10 x ½ pol.)
   5. Placa da extremidade
   6. Placa lateral curta

4. Fixe a caixa de armazenamento montada na plataforma utilizando os dois parafusos de carroçaria (n.º 10 x ½ pol.) e duas porcas de bloqueio (n.º 10) como se mostra na Figura 4.

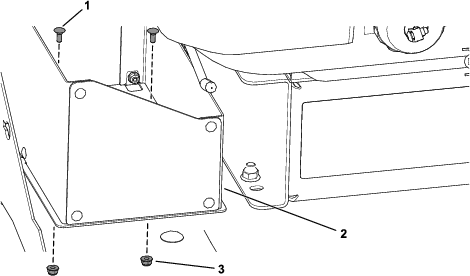

   Figura 4

   1. Parafuso de carroçaria (n.º 10 x ½ pol.)
   2. Caixa de armazenamento
   3. Porca de bloqueio (n.º 10)
