Kit de caja de almacenamiento

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Baje la unidad de corte.

4. Apague el motor y retire la llave.

Piezas necesarias en este paso:

1. Usando las dimensiones indicadas en la Figura 1, coloque la base en la plataforma y alinéela con la base del asiento.

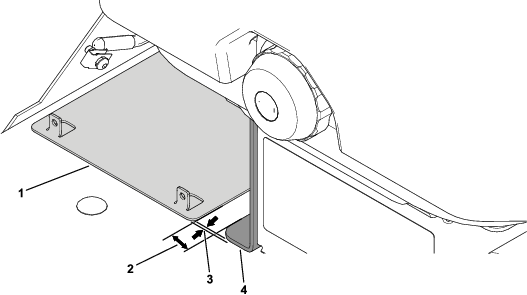

   Figura 1

   1. Base
   2. 22,6 mm
   3. 6,4 mm
   4. Base del asiento

2. Usando la base como plantilla, perfore 2 taladros (¼") en la plataforma, como se muestra en la Figura 2.

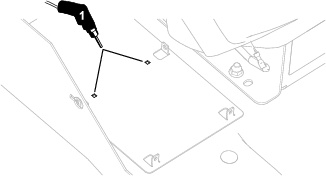

   Figura 2

   1. Perfore 2 taladros (¼") aquí.

3. Sujete la base, el lateral bajo, el lateral alto y los 2 extremos usando 10 pernos de cuello cuadrado (Nº 10 x ½") y 10 contratuercas (Nº 10), como se muestra en la Figura 3.

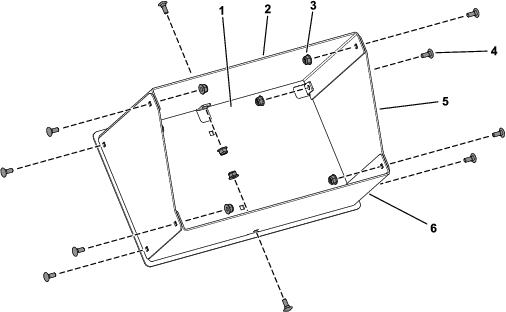

   Figura 3

   1. Base
   2. Lateral alto
   3. Contratuerca (N° 10)
   4. Perno de cuello cuadrado (Nº 10 x ½")
   5. Extremo
   6. Lateral bajo

4. Sujete la caja de almacenamiento montada a la plataforma usando 2 pernos de cuello cuadrado (Nº 10 x ½") y 2 contratuercas (Nº 10), como se muestra en la Figura 4.

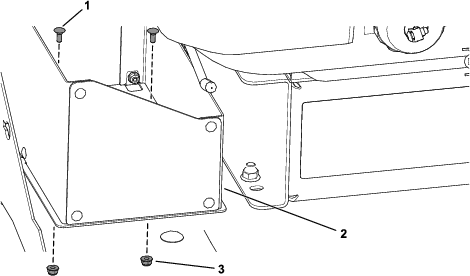

   Figura 4

   1. Perno de cuello cuadrado (Nº 10 x ½")
   2. Caja de almacenamiento
   3. Contratuerca (N° 10)
