Kit bac de rangement

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Abaissez l'unité de coupe.

4. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. En vous aidant des dimensions indiquées à la Figure 1, placez le panneau de base sur la plate-forme et alignez-le sur le socle du siège.

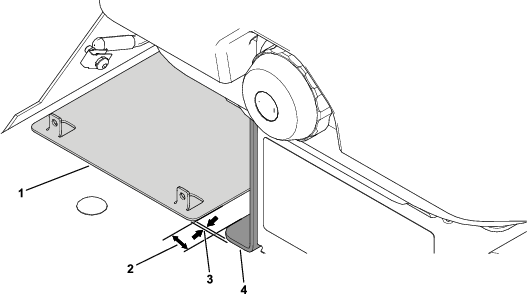

   Figure 1

   1. Panneau de base
   2. 22,6 mm
   3. 6,4 mm
   4. Socle du siège

2. En vous servant du panneau de base comme gabarit, percez 2 trous (¼") dans la plate-forme, comme montré à la Figure 2.

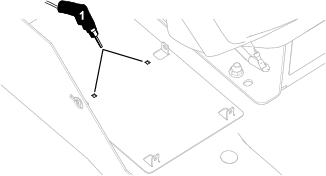

   Figure 2

   1. Percez 2 trous (¼") ici

3. Fixez le panneau de base, le panneau latéral court, le panneau latéral haut et les 2 panneaux d'extrémité à l'aide de 10 boulons de carrosserie (nº 10 x ½") et 10 contre-écrous (nº 10), comme montré à la Figure 3.

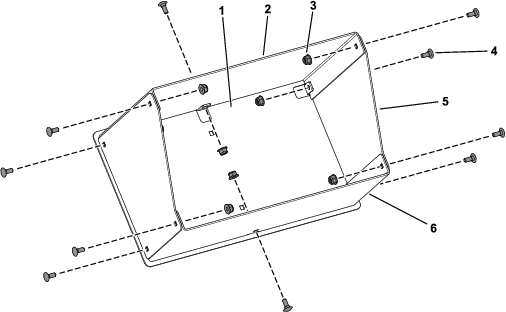

   Figure 3

   1. Panneau de base
   2. Panneau latéral haut
   3. Contre-écrou (nº 10)
   4. Boulon de carrosserie (nº 10 x ½")
   5. Panneau d'extrémité
   6. Panneau latéral court

4. Fixez le bac de rangement assemblé sur la plate-forme à l'aide de 2 boulons de carrosserie (nº 10 x ½") et 2 contre-écrous à embase (nº 10), comme montré à la Figure 4.

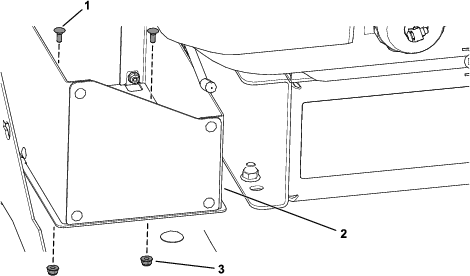

   Figure 4

   1. Boulon de carrosserie (nº 10 x ½")
   2. Bac de rangement
   3. Contre-écrou (nº 10)
