Aufbewahrungsbox-Kit

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Senken Sie das Mähwerk ab.

4. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Für diesen Arbeitsschritt erforderliche Teile:

1. Legen Sie die Grundplatte unter Verwendung der in Bild 1 angegebenen Maße auf die Plattform und richten Sie diese am Sitzunterteil aus.

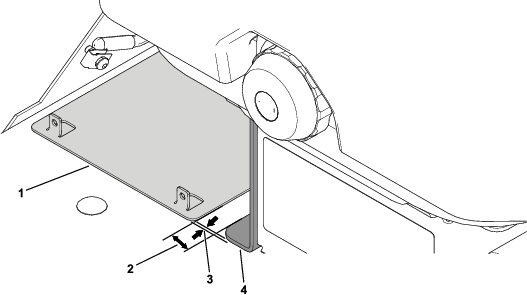

   Bild 1

   1. Grundplatte
   2. 22,6 mm
   3. 6.4 mm
   4. Sitzunterteil

2. Verwenden Sie die Grundplatte als Schablone und bohren Sie zwei Löcher (¼") in die Plattform, wie in Bild 2 dargestellt.

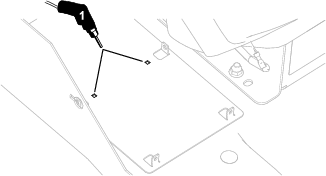

   Bild 2

   1. Bohren Sie an dieser Stelle zwei Löcher (½")

3. Befestigen Sie die Grundplatte, die kurze Seitenplatte, die hohe Seitenplatte und die beiden Endplatten mit 10 Schlossschrauben (Gr. 10 x ½") und 10 Sicherungsmuttern (Gr. 10), wie in Bild 3 dargestellt.

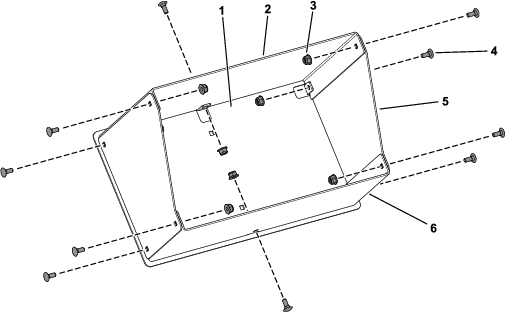

   Bild 3

   1. Grundplatte
   2. Hohe Seitenplatte
   3. Sicherungsmutter (Nr. 10)
   4. Schlossschraube (Nr. 10 x ½")
   5. Endplatte
   6. Kurze Seitenplatte

4. Befestigen Sie die montierte Aufbewahrungsbox mit zwei Schlossschrauben (Nr. 10 x ½") und zwei Sicherungsmuttern (Nr. 10) an der Plattform, wie in Bild 4 dargestellt.

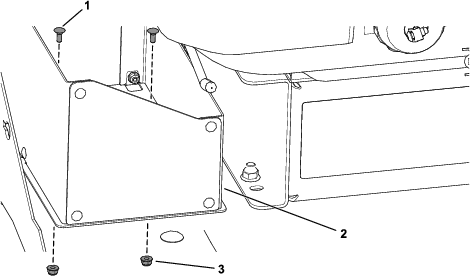

   Bild 4

   1. Schlossschraube (Nr. 10 x ½")
   2. Aufbewahrungsbox
   3. Sicherungsmutter (Nr. 10)
