Opbevaringskassesæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk klippeenheden.

4. Sluk for motoren, og tag nøglen ud.

Dele, der skal bruges til dette trin:

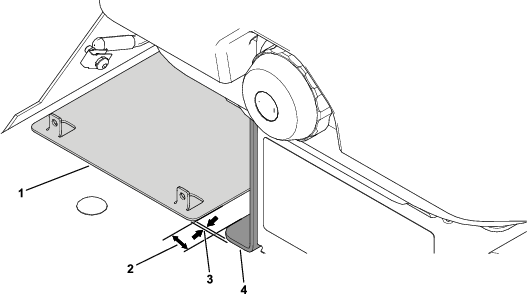

1. Brug de mål, der er vist i Figur 1. Anbring bundpladen på platformen, og juster den ind efter sædesoklen.



   Figur 1

   1. Bundplade
   2. 22,6 mm
   3. 6,4 mm
   4. Sædesokkel

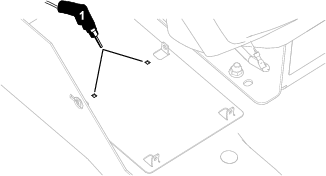

2. Brug bundpladen som skabelon, og bor 2 huller (¼") i platformen som vist i Figur 2.



   Figur 2

   1. Bor 2 huller (¼") her.

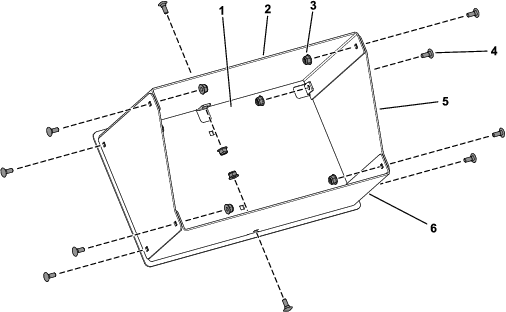

3. Fastgør bundpladen, den korte sideplade, den høje sideplade og 2 endeplader med 10 bræddebolte (nr. 10 x ½") og 10 låsemøtrikker (nr. 10) som vist i Figur 3.



   Figur 3

   1. Bundplade
   2. Høj sideplade
   3. Låsemøtrik (nr. 10)
   4. Bræddebolt (nr. 10 x ½")
   5. Endeplade
   6. Kort sideplade

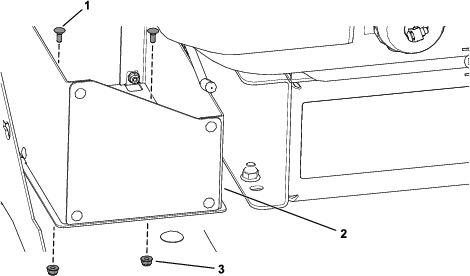

4. Fastgør den samlede opbevaringskasse til platformen med 2 bræddebolte (nr. 10 x ½") og 2 låsemøtrikker (nr. 10) som vist i Figur 4.



   Figur 4

   1. Bræddebolt (nr. 10 x ½")
   2. Opbevaringskasse
   3. Låsemøtrik (nr. 10)
