Finputsningssats för X25 GeoLink®-precisionssprutsystem

1. Rengör grässprutan. Se Rengöra grässprutan i maskinens bruksanvisning.

   Important: Du måste tömma spruttanken helt innan du monterar finputsningssatsen för GeoLink-sprutsystemet.

2. Om maskinen är utrustad med tillvalet tanksköljningssats gör du på följande vis:

   1. Pumpa vattnet från sköljtanken till spruttanken. Se Använda sköljsatsen i tanksköljningssatsens monteringsanvisningar.

   2. Töm ut vattnet ur spruttanken. Se Rengöra grässprutan i maskinens bruksanvisning.

3. Dra ut vänster och höger sprutsektion till horisontalläget.

4. Parkera maskinen på ett plant underlag, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln. Se bruksanvisningen.

   Important: Parkera maskinen på ett plant underlag innan du monterar GeoLink-satsen.

1. Lossa sätet genom att trycka sätets spärrhandtag bakåt (Figur 3).



   Figur 3

   1. Säte
   2. Stötta
   3. Sätets spärrhandtag

2. Vrid sätet och sätesplattan framåt tills stöttans ände i fästet hamnar längst ned i fästets skåra (Figur 3).

3. Låt motorn svalna helt.

4. Ta bort skruven och muttern som fäster batteriets minuskabelanslutning till batteriets minuspol.

   Varning

   Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor. Gnistorna kan få batterigaserna att explodera, vilket kan leda till personskador.

   • Lossa alltid batteriets minuskabel (svart) innan pluskabeln (röd) lossas.

   • Anslut alltid pluskabeln (röd) innan du ansluter minuskabeln (svart).

   Varning

   Batteriets kabelanslutningar eller verktyg av metall kan orsaka kortslutning mot metall och orsaka gnistor. Gnistorna kan få batterigaserna att explodera, vilket kan leda till personskador.

   • Låt inte batterianslutningarna komma i kontakt med några av maskinens metalldelar när du monterar eller tar bort batteriet.

   • Låt inte metalldelar kortsluta mellan batterianslutningarna och maskinens metalldelar.

5. Dra tillbaka det isolerade höljet och ta bort skruven och muttern som fäster batteriets pluskabelanslutning till batteriets pluspol (Figur 4).

   Note: Se till att batterikablarnas anslutningar inte rör vid batteripolerna.



   Figur 4

   1. Mutter
   2. Batteripol
   3. Anslutning (batteriets pluskabel)
   4. Skruv

1. Ta bort maskinkablagets kontakt med två uttag som är ansluten till sätesbrytarkontakten (Figur 5).



   Figur 5

   1. Kontakt med två uttag (maskinkablage)
   2. Sätesbrytarkontakt

2. Ta bort hårnålssprinten som håller fast stöttan i fästet under sätesplattan (Figur 6).



   Figur 6

   1. Bricka
   2. Fäste (säte)
   3. Hårnålssprint
   4. Stötta

3. Ta bort de två (2) hårnålssprintarna som håller fast sätesplattans svängkoppling i chassits fästen (Figur 7).



   Figur 7

   1. Sätesplatta
   2. Säte
   3. Hårnålssprint
   4. Svängkoppling (sätets sittdel)
   5. Chassifäste
   6. Svängtapp

4. Ta bort de två (2) svängtapparna som håller fast sätet och sätesplattan på chassit (Figur 7).

5. Lyft upp sätet och sätesplattan ur maskinen (Figur 8).



   Figur 8

   1. Sätesplatta
   2. Säte

1. Vrid upp handtagen på spärrhakarna på motorns åtkomstpanel (Figur 9).



   Figur 9

   1. Spärrhake
   2. Panelstödfäste
   3. Motorns åtkomstpanel

2. Lyft upp motorns åtkomstpanel och ta bort den från maskinen (Figur 9).

1. Ta bort de två tryckfästelement som fäster den vänstra främre stänkskärmen vid den nedre vältskyddskanalen (Figur 10).

   Note: Kassera tryckfästelementen som du tog bort.



   Figur 10

   1. Tryckfästelement
   2. Vänster främre stänkskärm

2. Ta bort de tre skruvar (5/16 × 1 tum) och tre brickor (5/16 tum) som fäster stänkskärmen mot maskinramen (Figur 11).



   Figur 11

   1. Bricka (5/16 tum)
   2. Skruv (5/16 x 1 tum)
   3. Vänster främre stänkskärm

3. Ta bort stänkskärmen från maskinen.

   Note: Kassera tryckfästelementen som du tog bort. Spara stänkskärmen, skruvarna och brickorna för montering i Montera vänster och höger främre stänkskärmar.

4. Ta bort de sex tryckfästelement och fem brickor (9/16 × 1/2 tum) som fäster den inre stänkskärmens hölje mot maskinramen (Figur 12).



   Figur 12

   1. Den inre stänkskärmens hölje
   2. Tryckfästelement
   3. Bricka (9/16 x ½ tum)

5. Ta bort den inre stänkskärmens hölje från maskinen (Figur 13).

   Note: Kassera tryckfästelementen som du tog bort.



   Figur 13

6. Upprepa steg 1–5 för stänkskärmen och den inre stänkskärmens hölje på maskinens andra sida.

1. Koppla loss de två elkontakterna (två uttag) på maskinkablaget från kontakten med två stift på vänster och höger strålkastare (Figur 14).



   Figur 14

   1. Strålkastare
   2. Kontakt med två uttag (maskinkablage)
   3. Kontakt med två stift (strålkastare)

2. Ta bort de nio tryckfästelementen som fäster huven på instrumentbrädan och maskinramen (Figur 15).

   Note: Spara tryckfästelementen för montering i Montera motorhuven.



   Figur 15

   1. Huv
   2. Tryckfästelement

3. Avlägsna huven från maskinen (Figur 15).

   Note: Kassera tryckfästelementen som du tog bort.

1. Vid anslutningspanelen på skummarkörssatsens kompressor fäster du ett kabelband runt de genomskinliga och blå rören för höger sprutsektion (Figur 16).



   Figur 16

   1. Blå slang
   2. Luftförskruvning (vänster sprutsektion)
   3. Vätskeförskruvning (vänster sprutsektion)
   4. Skumrör (vänster sprutsektion)
   5. Skumrör (höger sprutsektion)
   6. Kabelband
   7. Elkontakt
   8. Vätskeförskruvning (höger sprutsektion)
   9. Genomskinlig slang
   10. Luftförskruvning (höger sprutsektion)

2. Tryck in låskragen (Figur 17).



   Figur 17

   1. Tryck in låskragen
   2. Dra ut röret

3. Dra ut röret från förskruvningen (Figur 17).

4. Upprepa steg 2 och 3 för de andra tre rören för sprutsektionerna.

1. Vid anslutningspanelen på skummarkörssatsens kompressor fäster du ett kabelband runt de genomskinliga och blå rören för höger sprutsektion (Figur 18).



   Figur 18

   1. Luftkompressionsförskruvning (höger sprutsektion)
   2. Vätskekompressionsförskruvning (höger sprutsektion)
   3. Vätskekompressionsförskruvning (vänster sprutsektion)
   4. Luftkompressionsförskruvning (vänster sprutsektion)
   5. Kompressionsmutter – luft (höger sprutsektion – blått rör)
   6. Kabelband
   7. Kompressionsmutter – vatten (höger sprutsektion – genomskinligt rör)
   8. Kompressionsmutter (vänster sprutsektion – blått rör)
   9. Kompressionsmutter (vänster sprutsektion – genomskinligt rör)

2. Lossa kompressionsmuttrarna på de två blå och två genomskinliga rören till munstyckena på vänster och höger sprutsektion (Figur 18).

3. Ta bort de fyra rören från kompressionskopplingarna för sprutsektionerna (Figur 18).

1. Vid den yttre sprutsektionen markerar du de vänstra vätske- och luftrören för den vänstra sprutsektionen och de högra vätske- och luftrören för den högra sprutsektionen med en tejpbit.

2. Flytta rören för skummunstyckena vid vänster och höger sprutsektion bakåt och genom R-klämman nära vridpunkten för sprutsektionen (Figur 19).



   Figur 19

   1. Rör – skummarkörsmunstycke (vänster sprutsektion)
   2. Rör – skummarkörsmunstycke (höger sprutsektion)
   3. R-klämma

3. Om maskinen har förlängningssatsen för mittramp monterad fäster du den fria änden av vätske- och luftrören löst på den yttre sprutsektionen, och hoppar över procedurerna Förbered de nya rören för skummarkörmunstyckena och Montera det nya rörsystemet.

1. Ta bort kabelbanden som fäster skummarkörssatsens vätske- och luftrör på den yttre sprutsektionen (Figur 20).



   Figur 20

   1. Vätske- och luftrör (höger sprutsektion visas)
   2. Kabelband

2. Lossa kompressionsmuttern som fäster det blå röret (vatten) vid skummarkörsmunstyckets blå kompressionskoppling (Figur 21).



   Figur 21

   1. Yttre sprutsektion
   2. Kompressionskoppling (blå)
   3. Skummarkörsmunstycke
   4. Kompressionsmutter (blå – blått vattenrör)
   5. Kompressionsmutter (vit – genomskinligt luftrör)
   6. Kompressionskoppling (vit)

3. Lossa kompressionsmuttern som fäster det genomskinliga röret (luft) vid skummarkörsmunstyckets vita kompressionskoppling (Figur 21).

4. Ta bort vätske- och luftrören från maskinen.

5. Ta bort kompressionsmuttrarna vid rörändarna (Figur 21).

   Note: Spara kompressionsmuttrarna för montering i steg 1 i Montera det nya rörsystemet.

6. Rikta in de gamla vätske- och luftrören (Figur 22) mot det nya rörsystemet (Toro-artikelnr 114-9553).



   Figur 22

   1. Gamla vätske- och luftrör
   2. 26 cm
   3. Nytt rörsystem (Toro-artikelnr 114-9553)
   4. Tejpa och markera
   5. 77 till 102 mm

7. Markera längden på de gamla vätske- och luftrören med en tejpbit på det nya rörsystemet.

8. På det nya rörsystemet lägger du till 26 cm längd från märket som du gjorde i steg 7, markerar rörsystemet och kapar rören vid den andra (längre) markeringen (Figur 22).

9. Om de gamla vätske- och luftrören är markerade med ett kabelband markerar du även det nya rörsystemet med ett kabelband. I annat fall går du vidare till steg 10.

   Note: Du behöver inte de gamla vätske- och luftrören längre.

10. Ta bort 77 till 102 mm av hylsan från varje ände av rörsystemet (Figur 22).

11. Upprepa steg 1 till och med 10 för vätske- och luftrören på andra sidan maskinen.

1. Trä den blå kompressionsmuttern över ändarna på det blåa röret och den vita kompressionsmuttern över det genomskinliga röret (Figur 23).



   Figur 23

   1. Yttre sprutsektion
   2. Kompressionskoppling (blå)
   3. Skummarkörsmunstycke
   4. Kompressionsmutter (blå – blått vattenrör)
   5. Kompressionsmutter (vit – genomskinligt luftrör)
   6. Kompressionskoppling (vit)

2. Rikta in det genomskinliga rörets ände med den vita kompressionsmuttern mot skummarkörsmunstyckets vita koppling och dra åt kompressionsmuttern för hand (Figur 23).

3. Rikta in det blå rörets ände med den blå kompressionsmuttern mot skummarkörsmunstyckets blå koppling och dra åt kompressionsmuttern för hand (Figur 23).

4. Dra rörsystemet längs baksidan av den övre stödstången på den yttre sprutsektionen enligt Figur 24.

   Important: Om rörsystemet monteras på fel sida av den övre stödstången kan rören komma i kläm mellan hållaren och den yttre sprutsektionen när sprutramperna är i transportläge.



   Figur 24

   1. Rörsystem (höger sprutsektion visas)
   2. Kabelband

5. Fäst rörsystemet mot hålet i munstycksstödet med ett kabelband enligt Figur 25.



   Figur 25

   1. Rörsystem
   2. Munstycksstöd
   3. Kabelband

6. Fäst rörsystemet mot den yttre sprutsektionen med kabelband enligt Figur 24.

7. Fäst den fria änden av rörsystemet löst på den yttre sprutsektionen.

8. Upprepa steg 1 till och med 6 för rörsystemet på andra sidan av maskinen.

Note: Om maskinen är utrustad med en sprutpistolsats (tillval). Se Koppla loss tryckgivarröret och tillförselslangen.

1. Tryck in rörkopplingens krage i ändlocket på höger sprutrampssektionsventil (Figur 29).



   Figur 29

   1. Rörkoppling (ändlock på höger sprutrampssektionsventil)
   2. Tryckgivarrör

2. Dra ut tryckgivarröret för instrumentbrädans mätare ur rörkopplingen (Figur 29).

1. Tryck in rörkopplingens krage i 90-gradersknäröret  på höger sprutsektionsventil (Figur 30).



   Figur 30

   1. 90-gradersknärör (höger sprutrampssektionsventil)
   2. Rörkoppling
   3. Tryckgivarrör (instrumentbrädans tryckmätare)

2. Dra ut tryckgivarröret för instrumentbrädans mätare ur rörkopplingen (Figur 30).

   Note: Ta inte bort 90-gradersknäröret för avstängningsventilen till slangvindans tillförselslang från flänsen på den högra sprutrampssektionsventilen.

1. Ta bort slangklämman som fäster sprutsektionsslangen till T-kopplingen med hullingar vid den yttre sprutsektionen (Figur 35).



   Figur 35

   1. Sprutsektionsslang (yttre sprutsektion)
   2. Yttre sprutsektion
   3. T-koppling med hulling
   4. Slangklämma
   5. R-klämma

2. Ta bort slangen från T-kopplingen (Figur 35).

3. Ta bort den fria änden av slangen från R-klämman (Figur 35).

4. Upprepa steg 1–3 för tillförselslangen i den andra yttre sprutsektionen.

5. Under centersprutsektionen tar du bort slangklämman som fäster sprutsektionens tillförselslang vid T-kopplingen med hulling (Figur 36).



   Figur 36

   1. Maskinens framsida
   2. Centersprutsektion
   3. Tillförselslang (centersprutsektion)
   4. Slangklämma
   5. T-koppling med hulling

6. Ta bort hållarna som fäster snabbkopplingarna på tillförselslangarna till vänster, mitten och höger från sprutsektionsventilernas snabbkopplingar (Figur 37).

   Note: Spara hållarna för montering i Montera slangarna på munstycksventilerna 7 till 10.



   Figur 37

   1. Snabbkoppling (sprutsektionsventil)
   2. Hållare
   3. Snabbkoppling (uttag – tillförselslang)

7. Ta bort de vänstra, mellersta och högra sektionstillförselslangarna från snabbkopplingen på sprutsektionsventilerna och ta bort slangarna från maskinen (Figur 37).

   Note: Slangarna för de vänstra, mellersta och högra sektionstillförselslangarna behövs inte längre.

1. Ta bort slangarna från utskjutningsportarna på de vänstra och högra lyftcylindrarna (Figur 39).



   Figur 38

   1. Slang (utskjutningsläge)
   2. Port C3 (lyftcylinderns grenrör)
   3. Port C4 (lyftcylinderns grenrör)
   4. Indragningsport (lyftcylinder)
   5. Slang (indragningsläge)
   6. Utskjutningsport (lyftcylinder)


   Figur 39

   Maskin med utjämningssats för Ultra Sonic Boom (tillval)

   1. Slang (utskjutningsläge)
   2. Port C3 (lyftcylinderns grenrör)
   3. Port C4 (lyftcylinderns grenrör)
   4. Indragningsport (lyftcylinder)
   5. Slang (indragningsläge)
   6. Utskjutningsport (lyftcylinder)

2. Ta bort slangarna från portarna på C2 och C4 på lyftcylinderns grenrör (Figur 39).

3. Ta bort slangarna från indragningsportarna på vänster och höger lyftcylindrar (Figur 39).

4. Ta bort slangarna från portarna på C1 och C3 på lyftcylinderns grenrör (Figur 39).

   Note: Slangarna behövs inte längre.

Lyftutrustningens kapacitet: 91 kg

Note: Om inget annat anges ska du alltid spara fästelement som du tar bort. De ska användas för att montera förlängningen till centersprutrampen.

1. Använd lyftutrustning med angiven kapacitet för att stödja den yttre sprutsektionen.

2. Ta bort hårnålssprinten och sprintbulten som fäster stångänden av lyftcylindern på tappfästet (Figur 40).

   Note: Spara sprintbulten och hårnålssprinten för montering i Montera lyftcylindrarna.



   Figur 40

   1. Hårnålssprint
   2. Stångbeslag (lyftcylinder)
   3. Sprintbult
   4. Tappfäste

3. Ta bort flänslåsmuttern (5/16 tum) och flänsskruven (5/16 x 3/4 tum) som fäster svängtappen på cylinderfästet (Figur 41).



   Figur 41

   1. Flänslåsmutter (5/16 tum)
   2. Svängtapp
   3. Flänsskruv (5/16 x 3/4 tum)
   4. Lyftcylinder
   5. Cylinderfäste

4. Ta bort svängtappen och lyftcylindern från maskinen (Figur 41).

5. Utför stegen i Ta bort de yttre sprutsektionerna.

Lyftutrustningens kapacitet: 91 kg

Note: Om maskinen är utrustad med tillvalet täckt rampsats lämnar du kåporna monterade på de yttre sprutsektionerna.

Note: Om inget annat anges ska du alltid spara fästelement som du tar bort. De ska användas för att montera förlängningen till centersprutrampen.

1. Ta bort flänsskruven (5/16 x 1 tum) och flänslåsmuttern (5/16 tum) som fäster svängtappen på tappfästet (Figur 42).



   Figur 42

   1. Svängkoppling (yttre sprutsektion)
   2. Nylonflänsbussning
   3. Flänsskruv (5/16 x 1 tum)
   4. Svängtapp
   5. Tappfäste (centersprutsektion)
   6. Flänslåsmutter (5/16 tum)

2. Ta bort svängtappen från tappfästet för centersprutsektionen och svängkopplingen för den yttre sprutsektionen (Figur 42).

   Note: Spara flänsskruven, flänsmuttern och svängtappen för montering i Montera de yttre sprutsektionerna på maskinen.

3. Separera den yttre sprutsektionen från centersprutsektionen och ta bort den yttre sektionen från maskinen (Figur 42).

4. Ta bort de två nylonflänsbussningarna från svängkopplingen för den yttre sprutsektionen (Figur 42).

   Note: Kasta bussningarna.

5. Upprepa steg 1–3 i Ta bort lyftcylindrarna för den yttre sprutsektionen på maskinens andra sida.

6. Upprepa steg 1–4 i det här avsnittet för den yttre sprutsektionen på maskinens andra sida.

1. Ta bort sektionslyftgrenröret från cylinderfästet på följande sätt:

   • För maskiner utan utjämningssats för Ultra Sonic Boom (tillval): Ta bort de två flänslåsmuttrar (5/16 tum) och två flänsskruvar (5/16 × 1 tum) som fäster sektionslyftgrenrörets stödfäste på cylinderfästet och ta bort grenröret och fästet från cylinderfästet (Figur 43).



     Figur 43

     1. Stödfäste (sektionslyftens grenrör)
     2. Flänslåsmutter (5/16 tum)
     3. Cylinderfäste
     4. Flänsskruv (5/16 x 1 tum)

   • För maskiner med utjämningssats för Ultra Sonic Boom (tillval): Ta bort de två flänslåsmuttrar (5/16 tum) och två flänsskruvar (5/16 × 1 tum) som fäster sektionslyftgrenrörets stödfäste och TEC-styrenhetsfästet på cylinderfästet och ta bort grenröret och fästet från cylinderfästet (Figur 44).



     Figur 44

     Maskin med utjämningssats för Ultra Sonic Boom (tillval)

     1. Stödfäste (sektionslyftens grenrör)
     2. TEC-styrenhetsfäste
     3. Flänsskruv (5/16 x 1 tum)
     4. Cylinderfäste
     5. Flänslåsmutter (5/16 tum)

2. Stötta sektionslyftgrenröret genom att knyta fast det på sprutans ventilmonteringsfäste med ett snöre.

   Note: Spara stödfästet och lyftgrenröret, skruvarna och muttrarna för montering i steg Montera lyftcylinderns grenrör på cylinderns monteringsplatta.

Lyftutrustningens kapacitet: 41 kg

1. Om maskinen är utrustad med tillvalet täckt sprutrampssats tar du bort kåpan från centersprutsektionen.

2. Stötta centersprutsektionen med lyftutrustning med angiven kapacitet (Figur 45).



   Figur 45

3. Tejpmarkera hålen där de fyra flänsskruvarna (1/2 × 1 1/4 tum) och fyra flänslåsmuttrarna (1/2 tum) fäster stödfästena till centersprutsektionen mot maskinens monteringsplatta (Figur 46).



   Figur 46

4. Ta bort de fyra flänsskruvar (1/2 × 1 1/4 tum) och fyra flänslåsmuttrar (1/2 tum) som fäster stödfästena till centersprutsektionen mot monteringsplattan på maskinramen, och ta bort centersprutsektionen från maskinen (Figur 47).

   Note: Spara skruvarna och låsmuttrarna för montering av den nya centersprutsektionen.



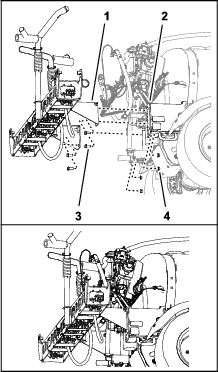

   Figur 47

   1. Flänsskruv (½ x 1¼ tum)
   2. Stödfäste (centersprutsektion)
   3. Monteringskanal (sprutram)
   4. Flänslåsmutter (1/2 tum)

1. Vid centersprutsektionen tar du bort flänslåsmuttern som fäster sprutmunstycket på munstycksfästet (Figur 48 och Figur 49).

   Note: Spara låsmuttern för montering i steg 6 i Montera sprutmunstyckena och slangarna på centersprutsektionen.



   Figur 48

   1. Flänslåsmutter (5/16 tum)
   2. Slangskaft med en hulling (3/4 tum)
   3. Sprutmunstycke
   4. Slang (3/4 tums innerdiameter)
   5. Slangskaft med dubbel hulling (3/4 tum)
   6. Slangklämma


   Figur 49

   1. Flänslåsmutter (5/16 tum)
   2. Munstycksfäste
   3. Sexkantsskruv (5/16 x 3/4 tum – sprutmunstycke)

2. Ta bort skruven av rostfritt stål (#12 x 1 1/4 tum) som fäster den övre halvan av klämman och slangskaftet med en eller dubbel hulling (3/4 tum) på sprutmunstyckshuset och ta loss slangskaftet med hulling och slangen från munstycket (Figur 50).

   Note: Sexkantsskruven (5/16 x 3/4 tum – rostfritt stål) lossnar från den övre halvan av klämman när du öppnar klämman. Spara skruven för monteringen.



   Figur 50

   1. Övre halva av klämma
   2. Överföringsrör
   3. Sexkantsskruv (5/16 x 3/4 tum, rostfritt stål)
   4. Slangskaft med dubbel hulling (3/4 tum)
   5. Sadel (sprutmunstyckshus)
   6. Skruv av rostfritt stål (nr 12 x 1 1/4 tum)
   7. Slangskaft med en hulling (3/4 tum)

3. Ta bort munstycket från centersprutsektionen (Figur 48 och Figur 49).

4. Upprepa steg 1 och 2 för de andra två sprutmunstyckena.

   Note: Spara sprutmunstyckena, skruvarna av rostfritt stål och sexkantsskruvarna för senare montering i steg 6 och 7 i Montera sprutmunstyckena och slangarna för centersprutsektionen.

5. Ta bort slangarna (3/4 tums innerdiameter), slangskaften med hulling, klämmorna och T-kopplingen med hulling från centersprutsektionen (Figur 48).

   Note: Du behöver inte slangen, slangskaften, klämmorna eller T-kopplingen längre.

Lyftutrustningens kapacitet: 41 kg

1. Stötta centersprutsektionen med lyftutrustning med angiven kapacitet.

2. Avlägsna de två flänsskruvar (⅜ x 1 tum) och två flänslåsmuttrar (⅜ tum) som fäster stödfästet på centersprutsektionen och ta bort fästet (Figur 51).



   Figur 51

   1. Flänsskruv (3/8 x 1 tum)
   2. Centersprutsektion
   3. Höger stödfäste (centersprutsektion)
   4. Flänslåsmutter (3/8 tum)
   5. Vänster stödfäste (centersprutsektion)

3. Avlägsna de två flänsskruvar (⅜ x 1 tum) och två flänslåsmuttrar (⅜ tum) som fäster det andra stödfästet på centersprutsektionen och ta bort fästet (Figur 51).

   Note: Spara stödfästena, skruvarna och låsmuttrarna för montering i steg 3 och 4 i Montera stödfästena på centersprutsektionen.

1. Ta bort de två flänsskruvar (3/8 x 1 tum) och två låsmuttrar (3/8 tum) som fäster de lodräta flänsarna på de vänstra och högra fackverksramarna (Figur 52).



   Figur 52

   1. Vänster fackverksram
   2. Flänsskruv (3/8 x 1 tum)
   3. Höger fackverksram
   4. Låsmuttrar (3/8 tum)

2. Ta bort de två vagnsskruvar (1/2 x 1 1/4 tum) och två låsmuttrar (1/2 tum) som fäster det smala cylinderfästet, de vänstra och högra fackverksramarna och den smala förankringsplattan (Figur 53).



   Figur 53

   1. Vagnskruv (1/2 x 1 1/4 tum)
   2. Cylinderfäste (smalt)
   3. Vänster fackverksram
   4. Låsmuttrar (1/2")
   5. Förankringsplatta (smal)
   6. Höger fackverksram

   Note: Spara flänsskruvarna, vagnsskruvarna och låsmuttrarna för montering i steg 2 och 7 i Montera förlängning till centersprutramp. Du behöver inte det smala cylinderfästet eller den smala förankringsplattan längre.

3. Separera vänster och höger fackverksramar.

1. Rikta in hålen i de lodräta flänsarna på förlängningen till centersprutrampen mot hålen i fackverksramen (Figur 54).



   Figur 54

   1. Flänslåsmutter (⅜ tum)
   2. Lodrät fläns (fackverksram)
   3. Lodrät fläns (förlängning till centersprutramp)
   4. Flänsskruv (⅜ x 1 tum)

2. Montera förlängningen till centersprutrampen löst på fackverksramen (Figur 54) med de två flänsskruvar (3/8 x 1 tum) och två flänslåsmuttrar (3/8 tum) som du tog bort i steg 1 i Separera centersprutsektionens fackverk.

3. Rikta in hålen i de lodräta flänsarna på förlängningen till centersprutrampen mot hålen i den andra fackverksramen (Figur 54).

4. Montera förlängningen till centersprutrampen löst på den andra fackverksramen (Figur 54) med de två flänsskruvarna (3/8 x 1 tum) och två flänslåsmuttrarna (3/8 tum) från finputsningssatsen för GeoLink-sprutsystemet (Figur 54).

5. Rikta in hålen i cylinderfästet mot hålen i mittlinjen på fackverksramen och förlängningen till centersprutrampen (Figur 55).



   Figur 55

   1. Vänster fackverksram
   2. Förlängning till centersprutramp
   3. Cylinderfäste (brett)
   4. Höger fackverksram
   5. Vagnskruv (1/2 x 1 1/4 tum)
   6. Förankringsplatta (bred)
   7. Flänslåsmutter (1/2 tum)

6. För in förankringsplattan i fackverksramen och förlängningen till centersprutrampen och rikta in hålen i förankringsplattan mot hålen i mittlinjen på fackverken och sprutrampsförlängningen (Figur 55).

7. Montera cylinderfästet, fackverken, förlängning till centersprutrampen och förankringsplattan med de två vagnsskruvar (1/2 x 1 1/4 tum) och två flänslåsmuttrar (1/2 tum) som du tog bort i steg 2 i Separera centersprutsektionens fackverk, och de fyra vagnsskruvarna (1/2 x 1 1/4 tum) och fyra flänslåsmuttrarna (1/2 tum) från finputsningssatsen för GeoLink-sprutsystemet (Figur 55).

8. Dra åt flänsskruvarna och flänslåsmuttrarna (3/8 tum) till 37–45 N·m.

9. Dra åt flänslåsmuttrarna (1/2 tum) till 91–113 N·m.

Lyftutrustningens kapacitet: 55 kg

1. Stötta centersprutsektionen med lyftutrustning med angiven kapacitet.

2. Rikta in hålen i det högra stödfästet mot hålen i den högra fackverksramen enligt Figur 56.



   Figur 56

   1. Flänsskruv (3/8 x 1 tum)
   2. Höger fackverksram (centersprutsektion)
   3. Vänster fackverksram (centersprutsektion)
   4. Flänslåsmutter (3/8 tum)
   5. Höger stödfäste (centersprutsektion)
   6. Vänster stödfäste (centersprutsektion)

3. Montera höger stödfäste på den högra fackverksramen (Figur 56) med de två flänsskruvar (3/8 x 1 tum) och två flänslåsmuttrar (3/8 tum) som du tog bort i steg 2 och 3 i Ta bort stödfästena från centersprutsektionen.

4. Upprepa steg 2 och 3 för vänster stödfäste vid vänster fackverksram (Figur 56).

5. Dra åt flänsskruvarna och flänsmuttrarna till 37–45 N·m.

1. Använd lyftutrustning och höj den nya centersprutsektionen till en bekväm arbetshöjd.

2. Börja med de två sprutmunstyckena från finputsningssatsen för GeoLink-sprutsystemet och ta bort skruven av rostfritt stål som håller fast den övre halvan av klämman på sadeln (Figur 57).



   Figur 57

   1. Sexkantsskruv (5/16 x 3/4 tum, rostfritt stål)
   2. Överföringsrör
   3. Övre halva av klämma
   4. Slangskaft med en hulling (1/2 tum)
   5. Skruv av rostfritt stål (nr 12 x 1 1/4 tum)
   6. Sprutmunstyckshus
   7. Mot sprutsektionen

3. Leta rätt på hålet på sidan av slangskaftet med en hulling i änden av slangen (25 cm) i slangsystemet (sprutventil 5 eller 6) för centersprutsektionen (Figur 57 och Figur 58).



   Figur 58

   1. Slang (13 x 250 mm – sprutventil 5 eller 6)
   2. Sprutmunstycke
   3. Slangskaft med en hulling (13 mm)
   4. Slang och koppling med hulling (13 x 810 mm – sprutventil 5 eller 6)

4. Rikta in överföringsröret i sadeln på ett sprutmunstycke (Figur 57) mot hålet på sidan av slangskaftet med en hulling (1/2 tum).

5. Stäng den övre halvan av klämman runt slangskaftet med hulling och sätt fast klämhalvan och sprutmunstyckshuset (Figur 57) med en skruv av rostfritt stål (nr 12 x 1 1/4 tum). Dra åt skruven av rostfritt stål till 14–18 N·m.

   Important: Dra inte åt skruven av rostfritt stål mer än vad som anges i steg 5.

   Note: Kontrollera att sexkantsskruven (5/16 x 3/4 tum) sitter på plats i nedsänkningen på den övre halvan av klämman när klämman stängs.

6. Börja med sprutmunstycket, sexkantsskruven och skruven av rostfritt stål som du tog bort i steg 1 och 2 i Ta bort sprutmunstyckena, och upprepa steg 3 till och med 5 på slangskaftet med en hulling (Figur 57 och Figur 58) i änden på den andra 25 cm-slangen.

7. Börja med de två sprutmunstycken som du tog bort i steg 4 i Ta bort sprutmunstyckena, och upprepa steg 3–5 på slangskaften med en hulling på det andra slangsystemet (sprutventil 5 eller 6) för centersprutsektionen (Figur 57 och Figur 58).

1. Dra slangen på 13 mm och munstycket mellan fackverksfästena på det yttre fackverket (Figur 59).



   Figur 59

   1. Slang på 13 x 250 mm
   2. Fackverksfäste (vänster fackverk)
   3. Slang och koppling med hulling (13 x 810 mm)
   4. Sprutmunstycke

2. Dra slangen och munstycket ovanför fackverksfästet och utåt till det yttre munstycksfästet (Figur 59).

3. Rikta in sexkantsskruven (5/16 x 3/4 tum) på sprutmunstycket genom hålet i munstycksfästet och fäst munstycket löst mot fästet med en flänslåsmutter (5/16 tum) från finputsningssatsen för GeoLink-sprutsystemet (Figur 60).



   Figur 60

   1. Flänslåsmutter (5/16 tum)
   2. Munstycksfäste (yttre)
   3. Sexkantsskruv (5/16 x 3/4 tum, rostfritt stål)

4. Dra den andra 13 mm-slangen och munstycket mellan fackverksfästena på det yttre fackverket (Figur 59).

5. Dra slangen och munstycket ovanför fackverksfästet och inåt till det inre munstycksfästet (Figur 59).

6. Rikta in sexkantsskruven (5/16 x 3/4 tum) på sprutmunstycket genom hålet i munstycksfästet (Figur 60) och fäst munstycket löst mot fästet med en flänslåsmutter (5/16 tum) som du tog bort i steg 1 och 4 i Ta bort sprutmunstyckena.

7. Dra åt flänslåsmuttern till 1 978–2 542 Ncm.

8. Dra slangen och kopplingen med hulling (13 × 810 mm) till sidan av centersprutsektionen med de vänstra och högra stödfästena (Figur 59).

9. Upprepa steg 1 till och med 8 för den andra slang- och munstycksanordningen på det andra yttre fackverket (Figur 59 och Figur 60).

1. Ta bort den övre änden på överströmningsslangen enligt följande:

   • På maskiner utan tillvalet handhållen stav eller elektrisk slangvinda ska du ta bort den lilla hållaren som fäster snabbkopplingen på överströmningsslangen till snabbkopplingen på höger sektionsöverströmningsventil (Figur 61).



     Figur 61

     1. Snabbkoppling (höger sektionsöverströmningsventil)
     2. Snabbkoppling (90-gradersuttag – överströmningsslang)
     3. Hållare (liten)
     4. Överströmningsslang

   • Utför följande steg för maskiner med handhållen stav (tillval) eller elektrisk slangvinda (tillval):

     1. Avlägsna hållaren som fäster avstängningsventilens snabbkoppling vid den högra sektionsöverströmningsventilens snabbkopplingsuttag och separera ventilen från uttaget (Figur 62).



        Figur 62

        1. Snabbkopplingsuttag (höger sektionsöverströmningsventil)
        2. Snabbkoppling (koppling med hulling, 90°)
        3. Hållare
        4. Snabbkoppling (avstängningsventil)

     2. Avlägsna hållaren som fäster avstängningsventilens snabbkoppling vid den hullingförsedda 90°-kopplingen och separera ventilen från uttaget (Figur 62).

        Note: Spara avstängningsventilen och hållarna för montering i Montera avstängningsventilen på överströmningsslangen.

2. Ta bort den stora hållaren som fäster 90-graderskopplingen med hullingen i den nedre änden av överströmningsslangen på motorväggsfästet på spruttanken (Figur 63).

   Note: Spara den stora hållaren för montering i Montera överströmningsslangarna till tanken.



   Figur 63

   1. 90-graderskoppling med hulling
   2. Hållare (stor)
   3. Motorväggsfäste
   4. Överströmningsslang

3. Ta bort överströmningsslangen från maskinen.

   Note: Överströmningsslangen och den lilla hållaren behövs inte längre.

1. Ta bort de tre hållarna som fäster de tre ventilernas manövreringsorgan vid de vänstra, mellersta och högra sektionsventilerna (Figur 64).



   Figur 64

   1. Sektionsventil
   2. Hållare
   3. Ventilens manövreringsorgan

2. Ta bort ventilernas manövreringsorgan från de vänstra, mellersta och högra sektionsventilerna (Figur 64).

3. Avlägsna hållaren som fäster locket på överströmningsventilens snabbkoppling och avlägsna locket (Figur 65).

   Note: Locket behövs inte längre.



   Figur 65

   1. Snabbkoppling (överströmningsventil)
   2. Hållare
   3. Lock

4. Ta bort de tre hållarna som fäster de tre överströmningsventilerna vid de vänstra, mellersta och högra sektionsventilerna (Figur 66).



   Figur 66

   1. Snabbkoppling
   2. Snabbkoppling – uttag (överströmningsventil)
   3. Snabbkoppling (sektionsventil)
   4. Hållare

5. Lyft överströmningsventilerna från sektionsventilerna (Figur 66).

6. Vrid överströmningsventilerna 180° och montera dem på snabbkopplingarna på sektionsventilerna (Figur 66).

7. Fäst tre överströmningsventiler i sektionsventilerna med de tre hållarna som du tog bort i steg 4 (Figur 66).

8. Montera pluggen i snabbkopplingsuttaget på överströmningsventilen (Figur 67).



   Figur 67

   1. Snabbkopplingsuttag (överströmningsventil)
   2. Plugg
   3. Hållare

9. Fäst stiftet till snabbkopplingsuttaget med hållaren som du tog bort i steg 3 (Figur 67).

10. Montera tre ventilmanövreringsorgan på de vänstra, mellersta och högra sektionsventilerna (Figur 64) med hållarna som avlägsnades i steg 1.

Note: Du lägger till sektionsventilerna till ventilerna för GeoLink-sprutans system med tio ventiler i Montera de tre sektionsventilerna på ventilfästet.

1. Ta bort de två flänsskruvar (1/4 x 3/4 tum) och två låsmuttrar (1/4 tum) som fäster den vänstra sprutrampssektionsventilen på grenrörsfästet (Figur 68).

   Note: De två flänsskruvarna och låsmuttrarna behövs inte längre.



   Figur 68

   1. Flänsskruv (1/4 x 3/4 tum)
   2. Sektionsventil
   3. Grenrörsfäste
   4. Låsmutter (1/4 tum)

2. Ta bort de två flänsskruvar (1/4 x 3/4 tum) och två låsmuttrar (1/4 tum) som fäster den högra sprutrampssektionsventilen på grenrörsfästet (Figur 68).

3. Ta bort flänsklämman (40–64 mm) och packningen (25 × 35 mm) som fäster sektionsventilens vänstra fläns på adaptern (Figur 68).

   Note: Spara två flänsskruvar, två låsmuttrar, flänsklämman och packningen för montering i Montera de tre sektionsventilerna på ventilfästet.



   Figur 69

   1. Adapter
   2. Fläns (vänster sprutsektionsventil)
   3. Packning (25 × 35 mm)
   4. Flänsklämma (40–64 mm)

4. Ta bort de tre sektionsventilerna från maskinen (Figur 69).

5. Ta bort dekalerna från de tre sektionsventilernas manövreringsorgan (Figur 70).



   Figur 70

   1. Sektionsventilens dekal
   2. Manövreringsorgan (sektionsventil)

6. Ta bort flänsklämman (51 mm) och packningen (38 mm) som fäster adapterns fläns på flödesmätarens fläns (Figur 71).

   Note: Spara flänsklämman och packningen för montering i Montera grenröret mot flödesmätaren.



   Figur 71

   1. Fläns (flödesmätare)
   2. Packning
   3. Flänsklämma (51 mm)
   4. Adapter

1. Koppla loss kontakten med tre uttag på maskinkablaget märkt FLOW METER (flödesmätare) från kontakten med tre stift på flödesmätaren (Figur 72).



   Figur 72

   1. Kontakt med tre stift (flödesmätare)
   2. Kontakt med tre uttag (maskinkablage–FLöDESMäTARE)
   3. Tryckfästelement
   4. Sektionsventilens fäste

2. Avlägsna maskinkablagets två tryckfästelement från sektionsventilfästets nedre fläns (Figur 72).

3. Ta bort de fyra flänsskruvarna (5/16 × 3/4 tum) som fäster sektionsventilens fäste från ventilfästet och ta bort ventilfästet från maskinen (Figur 73).

   Note: Spara de fyra flänsskruvarna för montering i Montera flödesmätarens fäste och klämmor. Sektionsventilens fäste behövs inte längre.



   Figur 73

   1. Flänsskruv (5/16 x 3/4 tum)
   2. Sektionsventilens fäste
   3. Ventilfäste

1. Rikta in hålen i fästet till flödesmätarens fäste med hålen i ventilfästet (Figur 74).



   Figur 74

   1. Flänsskruv (5/16 x 3/4 tum)
   2. Flödesmätarens fäste
   3. Ventilfäste

2. Montera flödesmätarens fäste på ventilfästet med de fyra flänsskruvarna som du tog bort i steg 3 i Ta bort sektionsventilens fästeoch dra åt skruvarna till 1 978–2 542 Ncm.

3. Rikta in stödklämmans två halvor mellan flödesmätaren och flödesmätarens fäste och rikta in hålen i klämmans halvor med hålen i fästet (Figur 75).



   Figur 75

   1. Skruv (1/2 x 4 1/4 tum)
   2. Stödklämmans ena halva
   3. Flödesmätarens fäste
   4. Flänslåsmutter (¼ tum)

4. Rikta in en av stödklämmans halvor på baksidan av flödesmätaren med en av halvorna som du monterade i steg 3 (Figur 75).

5. Montera stödklämmans två halvor till flödesmätarens fäste (Figur 75) med två skruvar (1/4 × 4 1/2 tum) och två flänslåsmuttrar (1/4 tum).

6. Upprepa steg 4 och 5 för den andra halvan, som du monterade i steg 3.

7. Dra åt skruvarna och muttrarna till 1 017–1 243 Ncm.

Figur 76

1. 102 cm kablagedel – ASC10 och NOZZLE-VALVE (munstycksventil) 1–10
2. 89 cm kablagedel – RATE VALVE (reglerventil), MASTER VALVE (huvudventil), FLOW METER (flödesmätare), LEFT SPRAY (vänster spruta), CENTER SPRAY (centerspruta) och RIGHT SPRAY (höger spruta)
3. Satskablage 457 cm
4. 84 cm kablagedel – PUMP CLUTCH (pumpkoppling)

Figur 77

1. 61 cm kablagedel – PRESSURE TRANSDUCER GREEN WEDGE (tryckomvandlare grön kil)
2. 23 cm kablagedel – FLOW METER (flödesmätare)
3. 60 cm kablagedel – TO BATTERY POSITIVE (till batteriets pluspol), batteriets minuspol och generatorn
4. 66 cm kablagedel – ASC 10 AKTIVERINGSRELä, 50 A-SäKRING, DIOD, BRYTARSTYRD STRöM FöR GEN 2 TOPCON och ASC 10 power och CAN från X25

1. Leta reda på kablagedelen på 84 cm, kablagedelen på 60 cm och kablagedelen på 66 cm på satskablaget (Figur 76 och Figur 77).

2. Dra satskablagets 84 cm, 60 cm och 66 cm långa kablagedelar till maskinens vänstra sida längs maskinkablaget (Figur 78 och Figur 79).



   Figur 78

   1. Satskablage 457 cm
   2. Kablagedel på 84 cm, kablagedel på 60 cm och kablagedel på 66 cm
   3. Maskinkablage
   4. Grenrörsfäste
   5. 102 cm kablagedel
   6. 89 cm kablagedel


   Figur 79

   1. Maskinkablage
   2. Satskablage 457 cm
   3. 102 cm kablagedel – ASC10 och NOZZLE-VALVE (munstycksventil) 1–10
   4. 89 cm kablagedel – RATE VALVE (reglerventil), MASTER VALVE (huvudventil), FLOW METER (flödesmätare), LEFT SPRAY (vänster spruta), CENTER SPRAY (centerspruta) och RIGHT SPRAY (höger spruta)

3. Dra satskablagets 84 cm, 60 cm och 66 cm långa kablagedelar framåt längs med den vänstra ramkanalen (Figur 81 och Figur 82).



   Figur 80



   Figur 81

   1. Kablagedel på 84 cm – pumpkoppling
   2. 60 cm kablagedel – TO BATTERY POSITIVE (till batteriets pluspol), batteriets minuspol och generatorn
   3. 66 cm kablagedel – ASC 10 AKTIVERINGSRELä, 50 A-SäKRING, DIOD, BRYTARSTYRD STRöM FöR GEN 2 TOPCON och ASC 10 power och CAN från X25
   4. 102 cm kablagedel – ASC10 och NOZZLE-VALVE (munstycksventil) 1–10
   5. Satskablage 457 cm


   Figur 82

   Maskinens undersida

   1. Satskablage 457 cm
   2. Maskinkablage
   3. Maskinens framsida
   4. Vänster ramkanal
   5. Kabelband

4. Dra satskablagets 84 cm, 60 cm och 66 cm långa kablagedelar längs maskinkablaget, på utsidan av parkeringsbromsenheten (Figur 83).



   Figur 83

   1. Satskablage 457 cm
   2. Kabelband
   3. 60 cm kablagedel – TO BATTERY POSITIVE (till batteriets pluspol), batteriets minuspol och generatorn
   4. Maskinkablage

5. Dra satskablagets 84 cm, 60 cm och 66 cm långa kablagedelar över stötdämparröret enligt Figur 84.



   Figur 84

   1. Maskinkablage
   2. 66 cm kablagedel – ASC 10 AKTIVERINGSRELä, 50 A-SäKRING, DIOD, BRYTARSTYRD STRöM FöR GEN 2 TOPCON och ASC 10 power och CAN från X25
   3. 60 cm kablagedel – TO BATTERY POSITIVE (till batteriets pluspol), batteriets minuspol och generatorn
   4. Satskablage 457 cm
   5. Kabelband

6. Fäst satskablaget till maskinkablaget enligt Figur 82, Figur 83och Figur 84.

7. På baksidan av maskinen drar du kablaget på 89 cm framåt längs lyftgrenröret och till höger om flödesmätaren enligt Figur 85.



   Figur 85

   1. Maskinkablage
   2. 89 cm kablagedel – RATE VALVE (reglerventil), MASTER VALVE (huvudventil), FLOW METER (flödesmätare), LEFT SPRAY (vänster spruta), CENTER SPRAY (centerspruta) och RIGHT SPRAY (höger spruta)
   3. Kontakt med tre stift (CENTER SPRAY) (centerspruta)
   4. Kontakt med tre uttag (NOZZLE VALVE 5) (munstycksventil 5)
   5. 102 cm kablagedel – ASC10 och NOZZLE-VALVE (munstycksventil) 1–10
   6. Kontakt med 40 uttag (ASC 10)

8. Dra kablagedelen på 102 cm bakom lyftgrenröret och till höger enligt Figur 85.

1. Anslut kontakten med tre stift på kablagedelen på 89 cm märkt LEFT SPRAY (vänster spruta) till kontakten med tre uttag på maskinkablaget märkt LEFT SPRAY VALVE (vänster sprutventil) (Figur 86).



   Figur 86

   1. Flödesmätarens fäste
   2. Kontakt med tre uttag – kablagedel på 89 cm (RIGHT SPRAY) (höger spruta)
   3. Kontakt med tre stift (maskinkablage – RIGHT SPRAY VALVE (höger sprutventil))
   4. Tryckfästelement

2. Anslut kontakten med tre stift på satskablagedelen märkt CENTER SPRAY (centerspruta) till kontakten med tre uttag på maskinkablaget märkt CENTER SPRAY VALVE (centersprutventil) (Figur 86).

3. Anslut kontakten med tre stift på satskablagedelen märkt RIGHT SPRAY (höger spruta) till kontakten med tre uttag på maskinkablaget märkt RIGHT SPRAY VALVE (höger sprutventil) (Figur 86).

4. För in tryckfästelementet på satskablaget i hålet i flänsen på flödesmätarens fäste (Figur 86).

1. Anslut elkontakten med tre uttag på kablagedelen på 89 cm märkt FLOW METER (flödesmätare) till flödesmätarens kontakt med tre stift (Figur 87).



   Figur 87

   1. Kontakt med tre stift (flödesmätare)
   2. Elkontakt med tre uttag (satskablagedel på 89 cm – FLOW METER (flödesmätare))

2. Anslut kontakten med tre stift på satskablagedelen på 89 cm märkt MASTER VALVE (huvudventil) till kontakten med tre uttag på maskinkablaget märkt MASTER SPRAY VALVE (huvudsprutventil) (Figur 88).



   Figur 88

   1. Kontakt med tre stift (manövreringsorgan – huvud-sprutventil)
   2. Kontakt med tre stift (kablagedel på 89 cm – MASTER VALVE (huvudventil))
   3. Kontakt med tre stift (kablagedel på 89 cm – MASTER VALVE (huvudventil))
   4. Kontakt med tre uttag (maskinkablage – MASTER SPRAY VALVE (huvudsprutsventil))

3. Anslut kontakten med tre stift på manövreringsorganet till huvudsprutsventilen till kontakten med tre uttag på kablagedelen på 89 cm märkt MASTER VALVE (huvudventil) (Figur 88).

4. Anslut kontakten med fyra stift på manövreringsorganet till reglerventilen till kontakten med fyra uttag på satskablagedelen på 89 cm märkt RATE VALVE (reglerventil) (Figur 89).



   Figur 89

   1. Kontakt med fyra uttag (satskablagedelen på 89 cm – RATE VALVE (reglerventil))
   2. Kontakt med fyra stift (manövreringsorgan – reglerventil)

1. Montera slangen (1 × 5–3/4 tum) på den raka slanghullingen (1 × 2 tum) med en slangklämma (3/4–1 1/2 tum) och dra åt för hand (Figur 90).



   Figur 90

   1. Rak slanghulling (1 × 2 tum)
   2. Slangklämma (3/4–1 1/2 tum)
   3. Slang (3 x 5 1/4 tum)
   4. Grenrör
   5. Slang (1 × 16 tum)

2. Montera slangens andra ände (1 × 5–3/4 tum) på den hullingförsedda kopplingen på grenröret med en slangklämma enligt Figur 90 och dra åt slangklämman för hand.

3. Montera slangen (1 × 16 tum) på den andra hullingförsedda kopplingen på grenröret med en slangklämma och dra åt klämman för hand (Figur 90).

1. Montera den raka slanghullingen (1 × 2 tum) vid flänsen på flödesmätaren med packningen (38 mm) och flänsklämman (51 mm) som du tog bort i steg 6 i Ta bort sektionsventilerna från grenrörsfästet.



   Figur 91

   1. Fläns (flödesmätare)
   2. Packning (38 mm)
   3. Flänsklämma (51 mm)
   4. Rak slanghulling (1 × 2 tum)

2. Dra åt flänsklämman för hand (Figur 91).

1. I enlighet med Figur 92 avlägsnar du hållaren från 90°-snabbkopplingsfästet.



   Figur 92

   1. Snabbkoppling (koppling med hulling, 90°)
   2. Avstängningsventil
   3. Hållare

2. Montera avstängningsventilen i snabbkopplingens uttag (Figur 92).

3. Sätt fast ventilen på kopplingen med hållaren som du tog bort i steg 1.

4. Montera avstängningsventilen och hållaren som du tog bort i steg 1 i Ta bort sektionsventilens överströmningsslang i den andra snabbkopplingens uttag (Figur 92).

1. Rikta in överströmningsslangarna på spruttanken (Figur 93).



   Figur 93

   1. 90°-koppling med hulling (överströmningsslangar)
   2. Motorväggsfäste (spruttank)
   3. Hållare

2. Montera 90°-kopplingen med hulling i spruttankens motorväggsfäste och fäst kopplingarna med hållaren som du tog bort i steg 2 i Ta bort sektionsventilens överströmningsslang.

1. Rikta in ASC-sprutreglaget mot framsidan av ventilfästet med kontakten med fyra stift utåt (Figur 97).



   Figur 97

   1. Skruv (4 x 10 mm)
   2. Fäste för tio ventiler
   3. ASC 10-sprutreglage
   4. Kontakt med fyra stift
   5. Flänslåsmutter (4 mm)

2. Montera sprutreglaget på ventilfästet (Figur 97) med de fyra skruvarna (3 x 10 mm) och fyra flänslåsmuttrarna (3 mm).

   Note: Använd inte det övre yttre hålet i ASC 10-sprutreglaget.

3. Dra åt skruvarna och muttrarna till 234–286 N·cm.

1. Ta bort hållarna som fäster ventilernas manövreringsorgan på munstycksventil 1–7 (Figur 98).



   Figur 98

   1. Ventilernas manövreringsorgan (munstycksventil 2–7)
   2. Ventilskaft (munstycksventil 1)
   3. Hållare
   4. Ventilens manövreringsorgan (munstycksventil 1)

2. Ta bort ventilernas manövreringsorgan från munstycksventil 1–7 (Figur 98).

3. Ta bort hållarna som håller fast pluggarna i uttagen på snabbkopplingen på munstycksventil 5 och 6 och ta bort stiften (Figur 99).

   Note: Pluggarna behövs inte längre. Spara hållarna för montering i Montera sektionsventilens överströmningsslangar – för maskiner med tillvalet handhållen stav eller elektrisk slangvinda.



   Figur 99

   1. Snabbkoppling – uttag (överströmningsventil på munstycksventil 5)
   2. Lock (snabbkoppling)
   3. Hållare
   4. Snabbkoppling – uttag (överströmningsventil till munstycksventil 6)

4. Ta bort hållarna som fäster överströmningsventilerna till munstycksventil 1–7 (Figur 100).



   Figur 100

   1. Snabbkoppling – plugg
   2. Munstycksventil 1
   3. Hållare
   4. Munstycksventil 5

5. Lyft överströmningsventilerna från munstycksventil 1–5 (Figur 100).

6. Vrid överströmningsventilerna 180° och montera dem på snabbkopplingarna på sektionsventilerna (Figur 101).



   Figur 101

   1. Snabbkoppling – uttag (rikta utåt)
   2. Munstycksventil 1
   3. Hållare

7. Fäst överströmningsventilerna på sektionsventilerna med hållarna (Figur 101) som du tog bort i steg 4.

8. Upprepa steg 5–7 för överströmningsventilerna på munstycksventil 6–7 (Figur 102).



   Figur 102

   1. Snabbkoppling – uttag (rikta utåt)
   2. Hållare
   3. Munstycksventil 7

9. Montera locken på snabbkopplingarna på överströmningsventilerna på munstycksventil 5–6 med hållarna som medföljer locken (Figur 101).



   Figur 103

   1. Hållare
   2. Lock (snabbkoppling)
   3. Snabbkoppling – plugg (överströmningsventil på munstycksventil 5)
   4. Snabbkoppling – plugg (överströmningsventil på munstycksventil 6)

10. Montera ventilernas manövreringsorgan på munstycksventil 1–7 (Figur 98) med hållarna som avlägsnades i steg 1.

1. Montera de tre sektionsventilerna (Figur 104) som du tog bort i steg 8 i Ta bort sektionsventilerna från grenrörsfästet på flänsen på sprutventilens ventil 7 med flänsklämman och packningen som du tog bort i steg 4 i Ta bort sektionsventilerna från grenrörsfästet.

   Important: Vänstra, mellersta och högra sektionsventilerna identifieras i GeoLinks sprutsystem på följande sätt: vänster sektionsventil – munstycksventil 8, centersektionsventil – munstycksventil 9 och höger sektionsventil – munstycksventil 10.



   Figur 104

   1. Fläns – sektionsventil (vänster sprutsektion– munstycksventil 8)
   2. Flänsklämma
   3. Packning
   4. Fläns – munstycksventil 7 (GeoLink-sprutventil)

2. Fäst snabbkopplingens uttag för överströmningsventilen till munstycksventil 8 till snabbkopplingens uttag för överströmningsventilen till munstycksventil 7 med hållaren som du tog bort i steg 8 i Ta bort sektionsventilerna från grenrörsfästet.



   Figur 105

   1. Snabbkoppling (uttag – överströmningsventil)
   2. Hållare

3. Montera munstycksventil 10 på ventilfästet, (Figur 106 eller Figur 107) med de två flänsskruvarna (1/4 × 3/4 tum) och de två låsmuttrarna (1/4 tum) som du tog bort i steg 2 av Ta bort sektionsventilerna från grenrörsfästet.



   Figur 106

   Maskiner utan tillvalet handhållen stav eller elektrisk slangvinda

   1. Flänsskruv (¼ x ¾ tum)
   2. Munstycksventil 10
   3. Låsmutter (¼ tum)
   4. Ventilfäste
   5. Snabbkoppling (plugg)


   Figur 107

   Maskiner med tillvalet handhållen stav eller elektrisk slangvinda

   1. Flänsskruv (¼ x ¾ tum)
   2. Munstycksventil 10
   3. Låsmutter (¼ tum)
   4. Ventilfäste
   5. Snabbkoppling (uttag)

4. Dra åt flänsskruvarna och låsmuttrarna till 1 017–1 243 N·m.

Lyftutrustningens kapacitet: 23 kg

1. Använd lyftutrustning med angiven kapacitet, lyft ventilfästet och sprutventilenheten och rikta in den över centersprutsektionen (Figur 108).



   Figur 108

   1. Ventilfäste och sprutventil

2. Rikta in hålen i monteringsfästet till ventilfästet mot hålen i fackverksramen på centersprutsektionen (Figur 109).



   Figur 109

   1. Fäste (ventilfäste)
   2. Fackverksram (centersprutsektion)
   3. Flänslåsmutter (5/16 tum)
   4. Flänsskruv (5/16 x ¾ tum)

3. Montera ventilfästet på fackverksramen (Figur 109 och Figur 110) med fyra skruvar (5/16 x 3/4 tum) och fyra flänslåsmuttrar (5/16 tum).



   Figur 110

   1. Flänsskruv (5/16 x 3/4 tum)
   2. Fäste (ventilfäste)
   3. Flänslåsmutter (5/16 tum)
   4. Fackverksram (centersprutsektion)

4. Upprepa steg 2 till och med 3 för det andra monteringsfästet för ventilfästet vid den andra fackverksramen.

5. Dra åt flänsskruvarna och flänslåsmuttrarna till 1 978–2 542 Ncm.

1. Montera slangen (1 × 16 tum) över 90°-flänskopplingen (1 tum) enligt Figur 111.



   Figur 111

   1. 90-gradersflänskoppling (1 tum)
   2. Slangklämma
   3. Slang (1 × 16 tum)
   4. Tryckfästelement (kabelband)
   5. Ventilfäste

2. Fäst slangen vid flänskopplingen med hjälp av en slangklämma (Figur 111).

3. Montera kabelbandet/tryckfästelementen i hålet överst på ventilfästet enligt Figur 111.

4. Fäst kabelbandet/tryckfästelementet (Figur 111) runt slangen (1 × 16 tum).

1. Ta bort hållarna från uttagen till snabbkopplingarna.

2. Montera överströmningsslangens snabbkoppling på snabbkopplingen på överströmningsventilen vid munstycksventil 10 (Figur 112).



   Figur 112

   1. Snabbkoppling (överströmningsventil)
   2. Uttag – snabbkopplingsfäste
   3. Hållare

3. Fäst överströmningsslangens och överströmningsventilens snabbkopplingar med hållaren (Figur 112).

4. Upprepa steg 1–3 för snabbkopplingarna vid munstycksventil 1.

1. Montera överströmningsavstängningsventilens snabbkoppling med snabbkopplingen (uttaget) på överströmningsventilen (Figur 113).



   Figur 113

   1. Snabbkoppling – uttag (munstycksventil 10)
   2. Avstängningsventil (handhållen stav eller elektrisk slangvinda)
   3. Hållare

2. Fäst överströmningsavstängningsventilernas snabbkopplingar och överströmningsventilen med hållaren (Figur 113) som du tog bort i steg 3 i Ställa in överströmningsventilerna – för maskiner utan tillvalen handhållen stav eller elektrisk slangvinda.

3. Upprepa steg 1 och 2 för överströmningsavstängningsventilen och överströmningsventilen på maskinens andra sida.

1. Montera tryckfästelementens kontaktförankring i hålen i ventilfästet (Figur 114).



   Figur 114

   1. Tryckfästelement (kontaktförankring)
   2. Ventilfäste
   3. Kontakt med tre stift (ventilens manövreringsorgan – läge 10)
   4. Kontakt med tre stift (ventilens manövreringsorgan – läge 8)
   5. Kontakt med tre stift (ventilens manövreringsorgan – läge 9)


   Figur 115

   1. Kontakt med tre stift (ventilens manövreringsorgan – läge 1)
   2. Kontakt med tre uttag – satskablagedelen på 89 cm (MUNSTYCKSVENTIL 1)
   3. Ventilens manövreringsorgan (läge 1)

2. Anslut kontakten med tre uttag (Figur 115) på satskablagedelen på 89 cm märkt NOZZLE VALVE 1 (munstycksventil 1) i kontakten med tre stift i ventilens manövreringsorgan längst till vänster (läge 1).

   Note: Ventilens manövreringsorgans lägen 1–10 är rangordnade från vänster till höger när du står bakom maskinen.

3. Anslut kontakten med tre uttag (Figur 115) på satskablagedelen på 89 cm märkt NOZZLE VALVE 2 (munstycksventil 2) i kontakten med tre stift i ventilens manövreringsorgan (läge 2).

4. Anslut resterande kontakter med tre uttag på satskablagedelen på 89 cm i kontakten med tre stift i ventilens manövreringsorgan (Figur 115).

   Note: Kontrollera att kontakten med tre uttag är ansluten till motsvarande ventils manövreringsorgans läge.

1. Rikta in den fasta änden av den lyftcylinder som du tog bort i steg 3 i Ta bort lyftcylindrarna mot 16 mm-hålet i cylinderfästet (Figur 116).

   Note: Kontrollera att utskjutnings- och indragningsportarna på cylindern är i linje.



   Figur 116

   1. Lyftcylinder (fast ände)
   2. Svängtapp
   3. Flänslåsmutter (5/16 tum)
   4. Flänsskruv (5/16 x 3/4 tum)
   5. Cylinderfäste

2. Montera cylindern på cylinderfästet med svängtappen, flänsskruven och flänsmuttern (Figur 116).

3. Dra åt skruven och muttern till 1 978–2 542 N·cm.

4. Upprepa steg 1 till och med 3 för den andra lyftcylindern på andra sidan av cylinderfästet.

1. Montera en ny hydraulslang (1/4 x 24 3/4 tum) löst mellan utskjutningsporten på den vänstra sprutrampslyftens cylinder och port C3 på sprutrampslyftens grenrör (Figur 117).



   Figur 117

   1. Utskjutningsport (vänstra sprutrampslyftens cylinder)
   2. Hydraulslang (1/4 x 24 3/4 tum)
   3. Port C3 (sprutrampslyftens grenrör)
   4. Indragningsport (vänstra sprutrampslyftens cylinder)
   5. Port C4 (sprutrampslyftens grenrör)

2. Montera en ny hydraulslang (1/4 x 24 3/4 tum) löst mellan indragningsporten på den vänstra sprutrampslyftens cylinder och port C4 på sprutrampslyftens grenrör (Figur 117).

3. Montera en ny hydraulslang (1/4 x 24 3/4 tum) löst mellan utskjutningsporten på den högra sprutrampslyftens cylinder och port C1 på sprutrampslyftens grenrör (Figur 118).



   Figur 118

   1. Port C1 (sprutrampslyftens grenrör)
   2. Hydraulslang (1/4 x 24 3/4 tum)
   3. Utskjutningsport (högra sprutrampslyftens cylinder)
   4. Port C2 (sprutrampslyftens grenrör)
   5. Indragningsport (högra sprutrampslyftens cylinder)

4. Montera en ny hydraulslang (1/4 x 24 3/4 tum) löst mellan indragningsporten på den högra sprutrampslyftens cylinder och port C2 på sprutrampslyftens grenrör (Figur 118).

5. Dra åt slangkopplingarna på utskjutnings- och indragningsportarna på lyftcylindrarna (Figur 117 och Figur 118) till 21–26 N·m.

6. Dra åt slangarnas löpmuttrar vid sprutrampslyftens grenrör (Figur 117 och Figur 118) till 24–30 N·m.

1. Kapa slangen mellan två sprutmunstycken (Figur 119).



   Figur 119

   1. Flänslåsmutter (5/16 tum)
   2. Munstycksstöd
   3. Sprutmunstycke
   4. Slang (3/4 tums innerdiameter)

2. Ta bort flänslåsmuttern (5/16 tum) som fäster sprutmunstycket på munstycksstödet (Figur 119).

3. Upprepa steg 2 och 1 för de andra tre munstyckena.

   Note: Spara flänslåsmuttern och sprutmunstycket för montering i Montera sprutmunstyckena på centersprutsektionerna.

   Note: Kasta slangarna, klämmorna och T-kopplingen som du tog bort från maskinen.

4. Upprepa steg 2–3 på den andra yttre sprutsektionen.

5. Börja med de åtta sprutmunstycken som du tog bort i steg 1. Ta bort skruvarna av rostfritt stål (nr 12 x 1 1/4 tum) som fäster de övre halvorna av klämmorna och slangskaften med en eller dubbel hulling (3/4 tum) på husen till vart och ett av sprutmunstyckena och ta bort slangskaften med hulling (Figur 120).

   Note: Sexkantsskruven (5/16 x 3/4 tum – rostfritt stål) lossnar från den övre halvan av klämman när du öppnar klämman. Spara skruven för monteringen.



   Figur 120

   1. Övre halva av klämma
   2. Överföringsrör
   3. Sexkantsskruv (5/16 x 3/4 tum, rostfritt stål)
   4. Slangskaft med dubbel hulling (3/4 tums slang)
   5. Sprutmunstyckshus
   6. Skruv av rostfritt stål (nr 12 x 1 1/4 tum)
   7. Slangskaft med en hulling (3/4 tums slang)

Lyftutrustningens kapacitet: 91 kg

1. Använd lyftutrustning med angiven lyftkapacitet och höj den yttre sprutrampen.

2. För in en nylonflänsbussning i hålet på 31,8 mm på vardera sida om svängkopplingen (Figur 121).



   Figur 121

   1. Nylonflänsbussning
   2. Svängkoppling (yttre sprutsektion)

3. Rikta in bussningarna i svängkopplingen mot hålen i flänsarna på tappfästet i änden av centersprutsektionen (Figur 122).



   Figur 122

   1. Svängkoppling (yttre sprutsektion)
   2. Flänsskruv (5/16 x 1 tum)
   3. Svängtapp
   4. Tappfäste (centersprutsektion)
   5. Flänslåsmutter (5/16 tum)

4. Montera svängkopplingen på tappfästet med svängtappen, flänsskruven (5/16 × 1 tum) och flänslåsmuttern (5/16 tum) som du tog bort i steg 2 i Ta bort de yttre sprutsektionerna.

5. Dra åt skruven och muttern till 1 978–2 542 Ncm.

6. Rikta in stångänden av lyftcylindern mot 25 mm-hålet i hornet på svängkopplingen (Figur 123).



   Figur 123

   1. Hårnålssprint
   2. Stångände (lyftcylinder)
   3. Sprintbult
   4. 25 mm-hål – hornet på svängkopplingen

7. Fäst lyftcylindern på svängkopplingen med sprintbulten och hårnålssprinten (Figur 123) som du tog bort i steg 2 i Ta bort lyftcylindrarna.

8. Upprepa steg 1–7 på den yttre sprutsektionen på maskinens andra sida.

Hitta rätt läge för respektive sprutmunstycke med hjälp av tillförselslangens längd (Figur 124). Se nedan:

Tabell över sprutmunstyckets slanglägen

Note: Du hittar munstycksventilens lägen i Figur 125 i Montera slangarna på munstycksventilerna 1 till 4, Figur 126 i Montera slangarna på munstycksventilerna 5 och 6 och Figur 127 i Montera slangarna på munstycksventilerna 7 till 10.

Figur 124

1. Tillförselslang, 279 cm – sprutmunstycke 1
2. Tillförselslang, 188 cm – sprutmunstycke 4
3. Munstycksventil 1
4. Munstycksventil 10
5. Tillförselslang, 188 cm – sprutmunstycke 9
6. Tillförselslang, 279 cm – sprutmunstycke 12
7. Tillförselslang, 234 cm – sprutmunstycke 2
8. Tillförselslang, 188 cm – sprutmunstycke 3
9. Tillförselslang, 81 cm – sprutmunstycke 5 och 6
10. Tillförselslang, 81 cm – sprutmunstycke 7 och 8
11. Tillförselslang, 188 cm – sprutmunstycke 10
12. Tillförselslang, 234 cm – sprutmunstycke 11

1. Montera den raka hullingförsedda kopplingen på tillförselslangen (279 cm) på kopplingen till munstycksventil 1 (Figur 125).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.



   Figur 125

   1. Munstycksventil 1
   2. Munstycksventil 2
   3. Munstycksventil 3
   4. Munstycksventil 4
   5. Hållare
   6. Tillförselslang, 279 cm
   7. Tillförselslang, 234 cm
   8. Tillförselslang, 188 cm
   9. Tillförselslang, 188 cm

2. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 125).

3. Montera den raka hullingförsedda kopplingen på tillförselslangen (234 cm) på kopplingen till munstycksventil 2 (Figur 125).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

4. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 125).

5. Montera den raka hullingförsedda kopplingen på tillförselslangen (188 cm) på kopplingen till munstycksventil 3 (Figur 125).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

6. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 125).

7. Montera den raka hullingförsedda kopplingen på tillförselslangen (188 cm) på kopplingen till munstycksventil 4 (Figur 125).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

8. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 125).

Note: Tillförselslangen (81 cm) har en T-koppling med två slangdelar och två slangskaft med hulling.

1. Montera den raka hullingförsedda kopplingen på tillförselslangen (81 cm) på kopplingen till munstycksventil 5 (Figur 126).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.



   Figur 126

   1. Munstycksventil 5
   2. Hållare
   3. Munstycksventil 6
   4. Tillförselslang, 81 cm
   5. Tillförselslang, 81 cm

2. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 126).

3. Montera den raka hullingförsedda kopplingen på tillförselslangen (81 cm) på kopplingen till munstycksventil 6 (Figur 126).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

4. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 126).

1. Montera den raka hullingförsedda kopplingen på tillförselslangen (188 cm) på kopplingen till munstycksventil 7 (Figur 127).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.



   Figur 127

   1. Hållare
   2. Munstycksventil 7
   3. Munstycksventil 8
   4. Munstycksventil 9
   5. Munstycksventil 10
   6. Tillförselslang, 188 cm
   7. Tillförselslang, 188 cm
   8. Tillförselslang, 234 cm
   9. Tillförselslang, 279 cm

2. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 127).

3. Montera den raka hullingförsedda kopplingen på tillförselslangen (188 cm) på kopplingen till munstycksventil 8 (Figur 127).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

4. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 127).

5. Montera den raka hullingförsedda kopplingen på tillförselslangen (234 cm) på kopplingen till munstycksventil 9 (Figur 127).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

6. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 127).

7. Montera den raka hullingförsedda kopplingen på tillförselslangen (279 cm) på kopplingen till munstycksventil 10 (Figur 127).

   Note: Kontrollera att den hulllingförsedda kopplingen sitter ordentligt på kopplingen.

8. Sätt fast den hullingförsedda kopplingen med en hållare (Figur 127).

1. Dra slangarna till sprutmunstyckena 1, 2, 3 och 4 genom R-klämman på vänster yttersida av centersprutsektionen (Figur 128 och Figur 129).



   Figur 128



   Figur 129

   1. Slangar
   2. Munstycksstöd
   3. R-klämma
   4. Kabelband
   5. Slangskaft med en hulling (1/2 tum)
   6. Hylsa
   7. Dubbel R-klämma
   8. Enkel R-klämma

2. Dra slangarna till sprutmunstyckena 7, 8, 9 och 10 genom R-klämman på höger yttersida av centersprutsektionen (Figur 128 och Figur 129).

3. Dra tillförselslangarna (279 cm) och slangskaften med hulling (3/4 tum) längs sprutsektionen till sprutmunstyckena 1 och 10 enligt (Figur 128 och Figur 129).

4. Dra tillförselslangarna (234 cm) och slangskaften med hulling (3/4 tum) längs sprutsektionen till sprutmunstyckena 2 och 9 enligt Figur 128 och Figur 129.

5. Dra tillförselslangarna (188 cm) och slangskaften med hulling (3/4 tum) längs sprutsektionen till sprutmunstyckena 3 och 8 enligt (Figur 128 och Figur 129).

   Note: Dra slangarna genom de nedre, bakre hylsorna i rörramsfästena.

6. Dra tillförselslangarna (188 cm) och slangskaften med hulling (3/4 tum) längs sprutsektionen till sprutmunstyckena 4 och 7 enligt Figur 128 och Figur 129.

   Note: Dra mittslangarna genom de nedre, bakre hylsorna i rörramfästena.

7. Bunta ihop de fyra slangarna till sprutmunstyckena med ett kabelband enligt Figur 129.

1. Rikta in överföringsröret i sadeln på ett sprutmunstycke (Figur 130) mot hålet på sidan av slangskaftet med en hulling (1/2 tum).



   Figur 130

   1. Sexkantsskruv (5/16 x 3/4 tum, rostfritt stål)
   2. Överföringsrör
   3. Övre halva av klämma
   4. Slangskaft med en hulling (1/2 tum)
   5. Skruv av rostfritt stål (nr 12 x 1 1/4 tum)
   6. Sprutmunstyckshus
   7. Mot sprutsektionen

2. Stäng den övre halvan av klämman runt slangskaftet med hulling och sätt fast klämhalvan och sprutmunstyckshuset (Figur 130) med en skruv av rostfritt stål (nr 12 x 1 1/4 tum). Dra åt skruven av rostfritt stål till 14–18 N·m.

   Note: Kontrollera att sexkantsskruven (5/16 x 3/4 tum) sitter på plats i nedsänkningen på den övre halvan av klämman när klämman stängs.

3. Montera sprutmunstyckena på de yttre sprutsektionerna på följande sätt:

   • Vid munstycksläge 1 och 4 monterar du sprutmunstycket på munstycksfästet (A i Figur 131) med flänslåsmuttern (5/16 tum) som du tog bort i steg 2 i Ta bort sprutmunstyckena från de yttre sprutsektionerna.

   • Vid munstycksläge 2 och 3 monterar du sprutmunstycket på munstycksfästet (A och B i Figur 131) med flänslåsmuttern (5/16 tum) som du tog bort i steg 2 i Ta bort sprutmunstyckena från de yttre sprutsektionerna.



   Figur 131

   1. Flänslåsmutter (5/16 tum)
   2. Munstycksfäste
   3. Sprutmunstycke
   4. Maskinens baksida
   5. Sexkantsskruv (rostfritt stål – 5/16 x 3/4 tum)

4. Dra åt flänslåsmuttern till 1 978–2 542 Ncm.

5. Upprepa steg 1–4 för sprutsektionens andra sprutmunstycken.

6. Upprepa steg 1–5 för den yttre sprutsektionen på maskinens andra sida.

1. För in kontakten med tre uttag på satskablagedelen på 61 cm märkt PRESSURE TRANSDUCER GREEN WEDGE (tryckomvandlare grön kil) i kontakten med tre stift på tryckomvandlaren (Figur 132).



   Figur 132

   1. Kontakt med tre uttag – satskablagedel på 61 cm (PRESSURE TRANSDUCER GREEN WEDGE) (tryckomvandlare grön kil)
   2. Kontakt med tre stift (tryckomvandlare)

2. För in kontakten med 40 uttag på satskablagedelen på 102 cm i kontakten med 40 stift på ASC 10-sprutstyrningen (Figur 133).



   Figur 133

   1. Kontakt med 40 stift (ASC 10-sprutstyrning)
   2. Kontakt med 40 uttag – 102 cm kablagedel)
   3. Vingskruv

3. Gänga vingskruven på kontakten med 40 uttag på ASC 10-kontakten för hand (Figur 133).

4. För in kontakten med fyra uttag märkt TO ASC 10 (till asc 10) i kontakten med fyra stift på ASC 10-sprutstyrningen (Figur 134).



   Figur 134

   1. Kontakt med fyra uttag (TILL ASC 10)
   2. Kontakt med fyra stift (ASC 10-sprutstyrning)

1. Rikta in änden på tryckgivarröret (plast) för instrumentbrädans tryckmätare mot låskragen för rörkopplingen (Figur 135).



   Figur 135

   1. Tryckgivarrör (instrumentbrädans tryckmätare)
   2. Låskrage (rörkoppling)

2. För in givarröret i låskragen tills röret sitter ordentligt (Figur 135).

1. Montera 90°-graderskopplingen på avstängningsventilen för tillvalet handhållen stav eller elektrisk slangvinda på flänsen på munstycksventil 10 med flänsklämman och packningen och dra åt klämman för hand (Figur 136).



   Figur 136

   1. Packning
   2. 90-graderskoppling (avstängningsventil)
   3. Fläns (munstycksventil 10)
   4. Flänsklämma

2. Rikta in änden på tryckgivarröret (plast) för instrumentbrädans tryckmätare mot låskragen för rörkopplingen i 90-graderskopplingen på avstängningsventilen på tillvalet handhållen stav eller elektrisk slangvinda (Figur 137).



   Figur 137

   1. Rörkoppling (90-graderskoppling – avstängningsventil)
   2. Tryckgivarrör (instrumentbrädans mätare)

3. För in givarröret i låskragen tills röret sitter ordentligt (Figur 137).

1. Dra rören för skummunstyckena vid vänster och höger sprutsektion på insidan och genom R-klämman nära vridpunkten för den yttre sprutsektionen (Figur 139).



   Figur 138

   Skummarkörsatser från 2016 och tidigare

   1. Rör – skummarkörsmunstycke (höger sprutsektion)
   2. Rör – skummarkörsmunstycke (vänster sprutsektion)
   3. R-klämma
   4. Kabelband
   5. Anslutningspanel (skummarkörssatsens kompressor)


   Figur 139

   Skummarkörsatser från 2017 och senare

   1. Rör – skummarkörsmunstycke (höger sprutsektion)
   2. Rör – skummarkörsmunstycke (vänster sprutsektion)
   3. R-klämma
   4. Kabelband
   5. Anslutningspanel (skummarkörssatsens kompressor)

2. Dra rören framåt längs vänster sida av spruttanken (Figur 139).

3. Fäst rören för vänster och höger skummarkörers munstycken till sprutslangarna med fyra kabelband enligt Figur 139.

4. Fäst rören för vänster och höger skummarkörers munstycken till omrörningsrören med två kabelband enligt Figur 139.

1. Dra skumslangarna för höger sprutramp enligt Figur 140.



   Figur 140

   1. Blå slang
   2. Luftförskruvning (vänster sprutsektion)
   3. Vätskeförskruvning (vänster sprutsektion)
   4. Skumrör (vänster sprutsektion)
   5. Skumrör (höger sprutsektion)
   6. Kabelband
   7. Elkontakt
   8. Vätskeförskruvning (höger sprutsektion)
   9. Genomskinlig slang
   10. Luftförskruvning (höger sprutsektion)

2. Sätt in det genomskinliga röret i luftförskruvningen på kompressorns sidoplåt (Figur 140 och Figur 141).



   Figur 141

   1. Luftförskrivning
   2. Genomskinlig slang
   3. Vätskeförskruvning
   4. Blå slang

3. Sätt in det blå röret i vätskeförskruvningen på kompressorns sidoplåt (Figur 140 och Figur 141).

4. Dra skumslangarna för vänster sprutramp enligt Figur 140.

5. Sätt in det genomskinliga röret i luftförskruvningen på kompressorns sidoplåt (Figur 140 och Figur 141).

6. Sätt in det blå röret i vätskeförskruvningen på kompressorns sidoplåt (Figur 140 och Figur 141).

1. Anslut röret med det kabelband du förberedde i steg 9 i Förbered de nya rören för skummarkörmunstyckena genom att rikta in det blå röret till den högra sprutsektionen mot kompressionskopplingen för vattenkretsen på höger sprutsektion (Figur 142).



   Figur 142

   1. Kompressionskoppling – vatten (vänster sprutsektion – blått rör)
   2. Kompressionskoppling – luft (höger sprutsektion – genomskinligt rör)
   3. Kabelband
   4. Kompressionsmutter – luft (höger sprutsektion – blått rör)
   5. Kompressionsmutter – vatten (höger sprutsektion – genomskinligt rör)

2. Montera kompressionsmuttern för röret på kopplingen och dra åt muttern för hand (Figur 142).

3. Rikta in det genomskinliga röret till den högra sprutsektionen mot kompressionskopplingen för luftkretsen på höger sprutsektion (Figur 142).

4. Montera kompressionsmuttern för röret på kopplingen och dra åt muttern för hand (Figur 142).

5. Anslut det omarkerade röret (utan kabelband) genom att rikta in det blå röret till vänster sprutsektion mot kompressionskopplingen för vattenkretsen på vänster sprutsektion (Figur 143).



   Figur 143

   1. Kompressionskoppling – vatten (vänster sprutsektion – blått rör)
   2. Kompressionskoppling – luft (vänster sprutsektion – genomskinligt rör)
   3. Kompressionsmutter (vänster sprutsektion – blått rör)
   4. Kompressionsmutter (vänster sprutsektion – genomskinligt rör)

6. Montera kompressionsmuttern för röret på kopplingen och dra åt muttern för hand (Figur 143).

7. Rikta in det genomskinliga röret till den vänstra sprutsektionen mot kompressionskopplingen för luftkretsen på vänster sprutsektion (Figur 143).

8. Montera kompressionsmuttern för röret på kopplingen och dra åt muttern för hand (Figur 143).

9. Fäst skummarkörsröret vid sprutmunstycksslangarna med två kabelband (Figur 139).

1. Använd en borr med en borrkrona på 5 mm och borra bort de elva popnitarna (Figur 145) som fäster förstärkningsplattan (med en enda rad av popnitar) och gummikåpan på änden av kåpan till sektionen med elva munstycken för centersprutsektionen som du tog bort i steg 2 i Ta bort centersektionskåpan (elva munstycken) på den täckta sprutrampssatsen (tillval).



   Figur 145

   1. Kåpa till sektion med elva munstycken
   2. Borr och 5 mm-borrskär
   3. Nit (3/16 x 1/2 tum)
   4. Förstärkningsplatta (enkelradig)
   5. Gummikåpa

2. Ta bort förstärkningsplattan, de elva brickorna (3/16 tum) och gummikåpan från kåpan till sprutrampen med elva munstycken (Figur 145).

   Note: Spara förstärkningsplattan, brickorna och gummikåpan för montering i steg 5 och 6.

3. Rikta in hålen i förstärkningsplattan (dubbelradig) på kåpförlängningen mot hålen i änden av kåpan till sprutrampen med elva munstycken (Figur 146).



   Figur 146

   1. Kåpa till sektion med elva munstycken
   2. Förstärkningsplatta (dubbelradig)
   3. Kåpförlängning

4. Fäst kåpförlängningen på kåpan till sektionen med elva munstycken (Figur 147) med elva popnitar (Toro-artikelnr 114439).



   Figur 147

   1. Kåpa till sektion med elva munstycken
   2. Förstärkningsplatta (dubbelradig)
   3. Popnitar (Toro-artikelnr 114439)
   4. Kåpförlängning

5. Rikta in hålen i gummikåpan och förstärkningsplattan (enkelradig) som du tog bort i steg 2 mot hålen i änden av kåpförlängningen (Figur 148).



   Figur 148

   1. Kåpa till sektion med elva munstycken
   2. Kåpförlängning
   3. Popnit (Toro-artikelnr 114439)
   4. Bricka (3/16 tum)
   5. Förstärkningsplatta (enkelradig)
   6. Gummikåpa

6. Fäst förstärkningsplattan och gummikåpan på kåpförlängningen med de elva popnitar (Toro-artikelnr 114439) och elva brickor (3/16 tum) som du tog bort i steg 5.

   Note: Rikta in brickorna (3/16 tum) mot insidan av kåpförlängningen.

1. Montera de fyra klämmuttrarna (Toro-artikelnr 94-2413) på de två stödfästena till centersektionskåpan (Toro-artikelnr 131-3703-03) enligt Figur 149.



   Figur 149

   1. Klämmutter (Toro-artikelnr 94-2413)
   2. Stödfäste (centersektionskåpa – Toro-artikelnr 131-3703-03)

2. Vid förlängningen för centersprutsektionen lokaliserar du de två hålparen på den lodräta sidan av fackverksramen med 25 mm hålavstånd (Figur 150).



   Figur 150

   1. Förlängning (centersprutsektion)
   2. Stödfäste – Toro-artikelnr 131-3703-03 (bred fläns till höger)
   3. Fackverksramhål (förlängning för centersprutsektion)
   4. Flänslåsmutter (⅜ tum – Toro-artikelnr 104-8301)
   5. Flänsskruv (⅜ x 1 ¼ tum – Toro artikelnr 110-5050)

3. Rikta in hålen i ett stödfäste (Toro-artikelnr 131-3703-03) med hålen i förlängningen för centersprutsektionen som du identifierade i steg 2 med den breda flänsen på fästet till vänster. Se Figur 150.

4. Montera stödfästet på fackverksramen (Figur 150) med fyra flänsskruvar (⅜ x 1 ¼ tum – Toro-artikelnr 110-5050) och fyra flänslåsmuttrar (⅜ tum – Toro-artikelnr 104-8301).

5. Upprepa steg 2–4 vid de andra två hålparen i förlängningen för centersprutsektionen med det andra stödfästet och de andra flänsskruvarna och flänslåsmuttrarna.

6. Dra åt skruvarna och muttrarna till 37–45 N·m.

1. Rikta in hålen i centersektionskåpan mot hålen i stödfästena för centersektionskåpan (Figur 151).



   Figur 151

   1. Vänster sprutrampskåpa
   2. Stödfästen
   3. Höger sprutrampskåpa
   4. Flänsskruv (5/16 x 1 ¼ tum)
   5. Centerrampskåpa
   6. Kåpremmar

2. Rikta in hålen i två av kåpremmarna som du tog bort i steg 1 i Ta bort centersektionskåpan (elva munstycken) på den täckta sprutrampssatsen (tillval) mot slangen i kåpan och två av stödfästena (Figur 151).

3. Montera kåpremmarna och kåpan på stödfästena med de fyra flänsskruvar (5/16 x 1 1/4 tum) som du tog bort i steg 1 i Ta bort centersektionskåpan (elva munstycken) på den täckta sprutrampssatsen (tillval).

4. Rikta in hålen i de två kåpremmarna (Toro-artikelnr 120-0629) med de fyra återstående hålen i kåpan och de fyra återstående hålen i stödfästena (Figur 151).

5. Montera kåpremmarna och kåpan på stödfästena (Figur 151) med de fyra flänsskruvarna (5/16 x 1 1/4 tum – Toro-artikelnr 323-36).

6. Dra åt skruvarna till 1 978–2 542 N·cm.

1. Rikta in hålen i navigeringsmottagarplåten, distansbrickan (3/8 × 1 tum) och mottagarfästet (Figur 152).



   Figur 152

   1. Skruv (⅜ x 3 ¼ tum)
   2. Bricka (⅜ x 13/16 tum)
   3. Navigeringsmottagarplåt
   4. Flänslåsmutter (⅜ tum)
   5. Distansbricka (⅜ x 1 tum)
   6. Mottagarfäste
   7. Låsbricka (⅜ tum)
   8. Flänslåsmutter (5/16 tum)
   9. Flänsskruv (5/16 x 3/4 tum)

2. Montera mottagarplattan och distansbrickan på fästet med en skruv (3/8 × 3 1/4 tum), låsbrickan (3/8 tum), brickan (3/8 × 13/16 tum) och flänslåsmuttern (3/8 tum) enligt Figur 152.

3. Montera flänsskruven (5/16 × 3/4 tum) och flänslåsmuttern (5/16 tum) genom det mindre hålet i mottagarfästet och skåran i mottagarplåten (Figur 152).

4. Dra åt skruvarna och muttrarna så att du kan rotera mottagarplattan med lite motstånd.

1. Montera mottagarfästet och distansbrickan (3/8 × 7/16 tum) på störtbågen med flänsskruven (3/8 × 1 1/2 tum) enligt Figur 153.



   Figur 153

   1. Störtbåge (ROPS)
   2. Distansbricka (⅜ x 7/16 tum)
   3. Mottagarfäste
   4. Flänsskruv (⅜ x 1 ½ tum)

2. Dra åt skruvarna så att du kan rotera mottagarplattan med lite motstånd.

3. Rikta in mottagarplattan vänster till höger (Figur 154).



   Figur 154

4. Dra åt flänsskruven (5/16 × 3/4 tum) och flänslåsmuttern (5/16 tum) till 1 978–2 542 Ncm.

5. Rikta in mottagarplattan framifrån – bakåt (Figur 154).

6. Dra åt skruven (3/8 x 3 1/4 tum) och flänslåsmuttern till 37–45 N·m.

1. Rikta in de tre gängade hålen på botten av navigeringsmottagaren efter de tre hålen i mottagarfästet (Figur 155).



   Figur 155

   1. Navigeringsmottagare
   2. Kopplingsplatta
   3. Bricka (5 mm)
   4. Sexkantsskruv (5 x 16 mm)

2. Montera mottagaren på fästet (Figur 155) med de tre sexkantsskruvarna (5 x 16 mm) och tre brickorna (5 mm).

3. Dra åt de tre skruvarna till 576–712 N·cm.

Note: Montera en RTK-antenn när maskinen är utrustad med korrigeringsmodemet CDMA RTK eller GSM RTK.

1. Rikta in koaxialkopplingen genom öppningen i RTK-antennflänsen med motorväggsgängorna på kopplingen nedåt (Figur 156).

   Note: Vrid koaxialkopplingen vid behov för att rikta in den platta delen av motorväggsgängorna mot den platta delen i öppningen i RTK-antennflänsen.



   Figur 156

   1. Koaxialkoppling
   2. Låsbricka
   3. Kontramutter
   4. RTK-antennfläns (mottagarplatta)

2. Montera koaxialkopplingen på mottagarplattans fläns med låsbrickan och kontramuttern, och dra åt kontramuttern för hand (Figur 156).

3. Montera RTK-antennen på den övre nippeln på koaxialkopplingen, och dra åt antennens kordongmutter för hand (Figur 157).



   Figur 157

   1. Koaxialkontakt (CDMA- eller GSM-mobilmodem)
   2. Koaxialkoppling
   3. RTK-antenn
   4. Antennkabel

4. Montera antennkabeln löst på den nedre nippeln på koaxialkopplingen (Figur 157).

5. Dra kabeln på navigeringsmottagarens baksida till koaxialkontakten på CDMA- eller GSM-mobilmodemet (Figur 157).

6. Montera antennkabeln på koaxialkontakten till CDMA- eller GSM-mobilmodemet (Figur 157).

7. Dra åt antennkabelns kordongmuttrar för hand.

1. Markera rattens läge mot styrventilen med en tejpbit (Figur 158).



   Figur 158

   1. Rattskydd
   2. Mutter (⅝ tum)
   3. Bricka (5/8 tum)
   4. Ratt
   5. Axel (styrventil)
   6. Tejp

2. Ta bort skyddet från ratten (Figur 158).

3. Ta bort muttern (5/8 tum) och brickan (5/8 tum) som fäster ratten mot styrventilen och ta bort ratten (Figur 158).

1. Rikta in skärmfästet mot maskinen enligt Figur 159.



   Figur 159

   1. Skärmfäste

2. Montera skärmfästet vid höljet på styrventilen (Figur 160) med tre flänsskruvar (6 × 12 mm).



   Figur 160

   1. Skärmfäste
   2. Flänsskruv (6 x 12 mm)
   3. Hus (styrventil)

3. Montera skärmfästets platta på underredets stödrör (Figur 161) med två U-bultar och fyra flänslåsmuttrar (5/16 tum).



   Figur 161

   1. Flänslåsmutter (5/16 tum)
   2. Platta (skärmfäste)
   3. Stödrör (maskinchassi)
   4. U-bult (5/16 tum)

4. Dra åt de tre flänsskruvarna (6 × 12 mm) vid styrventilen till mellan 972 och 1 198 Ncm. Dra åt flänslåsmuttrarna vid stödröret till mellan 1 978 och 2 542 Ncm.

1. Rikta in tejpmarkeringen på ratten mot tejpmarkeringen på styrventilens hus (Figur 162).



   Figur 162

   1. Rattskydd
   2. Mutter (⅝ tum)
   3. Bricka (5/8 tum)
   4. Ratt
   5. Axel (styrventil)

2. Montera ratten på styrventilens axel (Figur 162) med brickan (5/8 tum) och muttern (5/8 tum) som du tog bort i steg 3 i Ta bort ratten.

3. Dra åt muttern till 206–254 N·m.

4. Montera kåpan som du tog bort i steg 2 i Ta bort ratten på ratten (Figur 168).

1. Montera kulfästet i skärmfästets fäste (Figur 163) med de fyra flänsskruvarna (5/16 x ¾ tum) och de fyra flänslåsmuttrarna (5/16 tum).



   Figur 163

   1. Fäste (skärmfäste)
   2. Flänsskruv (5/16 x ¾ tum)
   3. Kulfäste
   4. Flänslåsmutter (5/16 tum)

2. Dra åt skruvarna och muttrarna till 1 978–2 542 Ncm.

3. Montera skärmens kulförskruvning och kulfästet på maskinen på skärmarmen (Figur 164).



   Figur 164

   1. Kulförskruvning (skärm)
   2. Skärmarm
   3. Kulfäste

4. Justera skärmen så att den kan ses från maskinoperatörens plats och dra åt vredet på skärmarmen för hand (Figur 164).

1. Ta bort de två flänslåsmuttrarna och låsstången från de två J-skruvarna som fäster batteriet vid maskinens batterifäste (Figur 168).



   Figur 168

   1. Flänslåsmutter (¼ tum)
   2. Låsstång
   3. J-skruv
   4. Batteri (300 A)

2. Ta bort batteriet från maskinen (Figur 168).

   Note: Flänsmuttrarna, låsstången och batteriet (300 A) behövs inte längre.

3. Ta bort skruvarna (10–24 × 3/4 tum) och muttrarna (10–24) som fäster säkringsblocken vid batterifästet (Figur 169).

   Note: Spara skruvarna (10–24 × 3/4 tum) och muttrarna (10–24) för montering i Montera batterifästet och batteriet (540 A).



   Figur 169

   1. Låsstång
   2. Säkringsblock
   3. Flänsskruv (⅜ x ¾ tum)
   4. Skruv (10–24 × 3/4 tum)

4. Ta bort de två flänsskruvarna (⅜ × ¾ tum) som fäster batteriets fäste på maskinens stötdämparrör (Figur 169).

   Note: Spara de två flänsskruvarna (3/8 × 3/4 tum) för montering i Montera batterifästet och batteriet (540 A).

5. Ta bort de två J-skruvarna och batterilådan från batterifästet (Figur 170).



   Figur 170

   1. J-skruv
   2. Batteribricka

6. Ta bort batterifästet från maskinen (Figur 171).

   Note: J-skruvarna, batteribrickan och batterifästet behövs inte längre.



   Figur 171

   1. Batterifäste

1. Rikta in det nya batterifästet på maskinens stötdämparrör och säkringsblocken (Figur 172).



   Figur 172

   1. Batterifäste

2. Montera ihop batterifästet på stötdämparröret (Figur 173) med de två flänsskruvar (3/8 × 3/4 tum) som du sparade i steg 4 i Ta bort batteriet (300 A) och batterifästet.



   Figur 173

   1. Stötdämparrör
   2. Batterifäste
   3. Säkringsblock
   4. Skruv (10–24 × 3/4 tum)
   5. Flänsskruv (⅜ x ¾ tum)

3. Dra åt flänsskruvarna till 37–45 N·m.

4. Fäst säkringsblocken vid batterifästet (Figur 173) med skruvarna (10–24 × 3/4 tum) och muttrarna (10–24) som du tog bort i steg 3 av Ta bort batteriet (300 A) och batterifästet.

5. Montera batteriet vid batterifästet med skruven (5/16 × 1 3/4 tum), brickan (5/16 tum), batterihållaren och flänslåsmuttern (5/16 tum) enligt Figur 174.



   Figur 174

   1. Batteri (540 A)
   2. Batterihållare
   3. Skruv (5/16 x 1 ¾ tum)
   4. Flänslåsmutter (5/16 tum)
   5. Batterifäste
   6. Bricka (5/16 tum)

6. Dra åt skruven och muttern till 1 978–2 542 Ncm.

1. Lossa de två skruvarna enligt Figur 175 vid pumphuvudet vid läge klockan 11 för att skapa ett mellanrum på 7–10 mm (1/4–3/8 tum) mellan skruvhuvudena och pumpen.

   Note: Du behöver inte ta bort skruvarna från sprutpumpen.



   Figur 175

   1. Skruvar (pumphuvud)
   2. Pumphuvud (läge klockan 11)
   3. Maskinens baksida

2. Rikta in generatorfästet mellan skruvarna som du lossade, se steg 1, och pumphuvudet Figur 176.



   Figur 176

   1. Generatorfäste
   2. Skruvar (pumphuvud)

3. Dra åt skruvarna till 61–75 N

1. Lossa muttern för mellanremskivans axel (Figur 177).

   Note: Se till att remmen inte är spänd.



   Figur 177

   1. Remspänningsskruv (maskin)
   2. Mutter (mellanremskivans axel)

2. Vrid remspänningsskruven för att släppa all spänning från sprutpumpens rem (Figur 177).

3. Ta bort de fyra skruvarna (¼ × 1 tum) och fyra låsbrickorna (¼ tum) som fäster remskivan på sprutpumpen (Figur 178).

   Important: Ta inte bort remskivan.

   Note: Skruvarna och låsbrickorna behövs inte längre.



   Figur 178

   1. Skruv (¼ x 1 tum)
   2. Låsbricka (¼ tum)
   3. Remskiva (sprutpumpen)

4. Rikta in hålen i remskivan på generatorn (sats) med hålen i sprutpumpens remskiva (Figur 179).



   Figur 179

   1. Drivskiva (279 mm)
   2. Remskiva (sprutpumpen)
   3. Skruv (¼ x 2 ¼ tum)
   4. Låsbricka (¼ tum)

5. Montera generatorremskivan på sprutpumpens remskiva och sprutpumpen med de fyra skruvarna (¼ × 2 ¼ tum) och fyra låsbrickorna (¼ tum).

6. Dra åt skruvarna till 1 017–1 243 N·m.

7. Vrid remspänningsskruven för att öka remspänningen tills remmen böjs ned 9,5 mm när en kraft på 4,5 kg läggs på remmen mitt mellan motorn och sprutpumpens kedjehjul.



   Figur 180

   1. Remspänningsskruv (maskin)
   2. Mutter (mellanremskivans axel)

8. Dra åt muttern på mellanremskivans axel till 37–44 N·m.

1. Montera generatorn (60 A) mot de gängade naven på generatorfästet (Figur 181) med flänsskruven (3/8 × 1 1/2 tum).



   Figur 181

   1. Gängad fläns (8 mm) – generator (60 A)
   2. Spårförsedd fläns (generatorfäste)
   3. Flänsskruv (8 x 25 mm)
   4. Flänsskruv (⅜ x 1 ½ tum)
   5. Fläns (10 mm (3/8 tum) hål) – generator (60 A)
   6. Gängat nav (3/8–16) – generatorfäste

2. Montera generatorns gängade fläns på generatorfästets (Figur 181) spårförsedda fläns med flänsskruven (8 × 25 mm).

3. Montera kilremmen över drivskivan (279 mm) och generatorns (Figur 182) remskiva.



   Figur 182

   1. Remskiva (generator – 60 A)
   2. Kilrem
   3. Drivskiva (279 mm)

4. Vrid generatorn (Figur 183) uppåt för att öka remspänningen tills remmen böjs ned 9,5 mm när en kraft på 4,5 kg läggs på remmen mitt mellan generatorremskivan och drivskivan (279 mm).



   Figur 183

   1. Flänsskruv (8 x 25 mm)
   2. Flänsskruv (⅜ x 1 ½ tum)
   3. Remmens nedböjning 9,5 mm

5. Dra åt flänsskruven (8 × 25 tum) till 23–29 N·m.

6. Dra åt flänsskruven (3/8 × 1 /2 tum) till 37–45 N·m.

1. Anslut kontakten med två uttag i änden av den rosa kabeln 57 cm på satskablaget (Figur 184) på generatorns kontakt med två stift (50 A).



   Figur 184

   1. Kontakt med två stift – generator (50 A)
   2. Kontakt med två uttag – sensorkabel, rosa 57 cm

2. Dra den rosa sensorkabeln bort från växelriktarens remmar och säkra kabeln med ett kabelband.

3. Ta bort muttern från anslutningspolen (Figur 185) på generatorn (50 A).



   Figur 185

   1. Generatorkabel (röd – tjocklek 6)
   2. Mutter
   3. Anslutningspol – generator (50 A)

4. Montera den röda generatorkabeln med tjocklek 6 på generatorns anslutningspol (50 A) med muttern (Figur 185).

5. Dra den röda generatorn mot batteripolerna och bort från remskivan och generatorremmen.

6. Dra åt muttern till 47–57 N·m.

7. Skär ett snitt i isoleringskåpan över generatorns anslutningspol (Figur 185).

1. Anslut kontakten med fem stift i kontakten med fem uttag (Figur 186) på satskablagedelen märkt ASC 10 ENABLE RELAY (asc 10-aktiveringsrelä).



   Figur 186

   1. Hål (stötdämparrör)
   2. Relä
   3. Tryckfästelement
   4. Kontakt med fem uttag (ASC 10-AKTIVERINGSRELä)

2. Rikta in hålet i reläets monteringsflik med hålet i stötdämparröret och fäst reläet på röret med ett tryckfästelement (Figur 186).

1. Ställ in ett universalinstrument för ett kontinuitetsprov.

2. Vid maskinens säkringsblock 3 sätter du i universalinstrumentets sond i kontakt 4 (den högra spalten) på säkringsuttag 2 enligt Figur 187.



   Figur 187

   1. Säkringsblock 3 (maskin)
   2. Universalinstrumentets kabel
   3. Säkringshållare 2 – kontakt 4 (höger kolumn)
   4. Universalinstrumentets sond

3. Använd universalinstrumentets andra sond på säkringsblockens framsida för att identifiera bladkontakten i änden av den röda kabeln i storlek 10 som är ansluten till säkringsuttag 2 – kontakt 4.



   Figur 188

   1. Universalinstrumentets kabel
   2. Tejp
   3. Bladkontakt (röd ledning med tjocklek 10)
   4. Universalinstrumentets sond

4. Använd en bit tejp för att markera kontakten och ledningen som du identifierade i steg 3 (Figur 188).

5. Anslut bladkontakten som du markerade i steg 4 i kontakten i slutet av den rosa kabeln (51 mm) på satsens kablage (Figur 189).



   Figur 189

   1. Markerad bladkontakt (röd ledning med tjocklek 10)
   2. Kontakt – rosa kabel (51 mm)

6. Sätt i säkringen (15 A) i säkringsuttag 2 på säkringsblock 3 tills säkringen sitter i ordentligt (Figur 190).



   Figur 190

   1. Säkringsuttag 2 (säkringsblock 3)
   2. Säkring (15 A)

7. Sätt i säkringen (50 A) i det inbyggda säkringsblocket tills säkringen sitter i ordentligt (Figur 191).



   Figur 191

   1. Inbyggt säkringsblock
   2. Säkring (50 A)

Figur 192

1. 100 cm datakablagedel (elkraft)
2. 100 cm batterikablagedel
3. 220 cm batterikablagedel
4. 100 cm batterikablagedel (brytarstyrd kraftförsörjning)
5. 390 cm datakablagedel (navigeringsmottagare)
6. 13 cm datakablagedel (gränssnitt för satskablage)
7. 220 cm datakablagedel (sprutskärm)

Important: Vissa kontakter på datakablaget används inte. Kontrollera att locken och pluggarna på de oanvända kontakterna sitter ordentligt.

Anslut kontakten med tre uttag (elkraftskontaktyta) på navigeringselkablaget till kontakten med tre stift (elkraftskontaktyta) på datakablaget (Figur 192).

Figur 193

1. Kontakt med tre stift – datakablage (SYSTEM POWER SEPARATION) (systemströmsseparering)
2. Kontakt med tre uttag – batterikablage (el-strömgränssnitt)

Figur 194

1. Kontakt med tolv uttag (grå) – datakablage (navigeringsmottagare)
2. Kontakt med tolv uttag (svart) – datakablage (navigeringsmottagare)
3. 390 cm datakablagedel (navigeringsmottagare)

1. Dra den 390 cm långa delen av datakablagedelen längs baksidan av den vänstra vertikala störtbågens rör.



   Figur 195

   1. Vänstra vertikala störtbågens rör
   2. Kontakt med tolv uttag – 390 cm datakablagedel

2. Dra 390 cm-delen av datakablaget längs det högra vältskyddsröret med kontakten med tolv uttag (grå) och kontakten med tolv uttag (svart) och uppåt mot navigeringsmottagaren (Figur 196).



   Figur 196

   1. Vänster kontakt med tolv stift (grå) – navigeringsmottagare
   2. Höger kontakt med tolv stift (svart) – navigeringsmottagare
   3. Kontakt med tolv uttag (svart) – datakablage
   4. Vältskydd
   5. Kontakt med tolv uttag (grå/svart) – datakablage
   6. Kabelband
   7. Datakablagedel på 390 cm

3. Rikta in de två kilarna på långsidan av den grå och svarta kontakten med tolv uttag på datakablaget med de två kilhålen i den nedre, horisontella sidan på navigeringsmottagarens vänstra (grå) kontakt med tolv stift (Figur 197).

   Note: Var försiktig när du ansluter kablaget till navigeringsmottagaren. Kablagekontakternas justeringskilar är unika för stiftkontakternas kilspår på navigeringsmottagaren.



   Figur 197

   1. Kilhål – nedre, horisontella sidan (vänster, grå) kontakt med tolv stift – navigeringsmottagare
   2. Kilhål – vänstra, vertikala sidan (höger, svart) kontakt med tolv stift – navigeringsmottagare
   3. Justeringskilar – kortsida (svart kontakt med tolv uttag – datakablage)
   4. Justeringskilar – långsida (grå/svart kontakt med tolv uttag – datakablage)

4. Anslut den grå och svarta kontakten med tolv uttag på datakablaget till den vänstra (grå) kontakten med tolv stift på navigeringsmottagaren så att kontaktlåsen snäpper samman ordentligt (Figur 197).

5. Rikta in de två kilarna på kortsidan av den svarta kontakten med tolv uttag på datakablaget med de två kilhålen i den vänstra, vertikala sidan på navigeringsmottagarens högra (svarta) kontakt med tolv stift (Figur 197).

   Note: Var försiktig när du ansluter kablaget till navigeringsmottagaren. Kablagekontakternas justeringskilar är unika för stiftkontakternas kilspår på navigeringsmottagaren.

6. Anslut den helsvarta kontakten med tolv uttag på datakablaget till den vänstra (svarta) kontakten med tolv stift på navigeringsmottagaren så att kontaktlåsen snäpper samman ordentligt (Figur 197).

7. Fäst 390 cm-delen av datakablaget på höger vältskyddsrör med två kabelband enligt Figur 196.

   Note: Se till att kabeln har spel mellan kontakterna med tolv uttag och kabelbandet.

Figur 198

1. Kontakt med ett stift – elektrisk sammankopplingsdel (***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE) (***viktigt*** anslut endast den här ledningen till en brytarstyrd 12-voltsströmkälla)
2. 100 cm batterikablagedel (brytarstyrd kraftförsörjning)

Figur 199

1. Kontakt med fyra stift (CAN 2/ASC10 BUS)
2. 13 cm datakablagedel (gränssnitt för satskablage)

1. Dra data- och batterikablagedelen nedåt längs baksidan av den vänstra vertikala störtbågens rör till sätesstödets tvärslå (Figur 200).



   Figur 200

   1. 220 cm batterikablagedel (dra inte den 100 cm långa elektriska sammankopplingsdelen (brytarstyrd kraftförsörjning) med batterikablagedelen)
   2. Datakablagedel på 390 cm (navigeringsmottagare)
   3. Tvärslå (sätesstödet)
   4. Kabelband

2. Fäst den 390 cm långa navigeringsmottagarens datakablagedel på störtbågen enligt Figur 200.

3. Anslut batterikablagedelens kontakt med ett stift som är märkt ***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE (***viktigt*** anslut endast den här ledningen till en brytarstyrd 12-voltsströmkälla) till kontakten med ett uttag på 66 cm satskablaget på (Figur 201) märkt (SW’D PWR FOR GEN 2 TOPCON) (brytarstyrd ström för gen 2 topcon).



   Figur 201

   1. Kontakt med ett stift – batterikablagedel (***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE) (***viktigt*** anslut endast den här ledningen till en brytarstyrd 12-voltsströmkälla)
   2. Magnetisk kablageförankring
   3. Kontakt med fyra stift – 66 cm satskablagedel (ASC 10 PWR & CAN FROM X30)
   4. Högra övre ramröret
   5. Kontakt med ett stift – 66 cm satskablagedel (SW’D PWR FOR GEN 2 TOPCON) (brytarstyrd ström för gen 2 topcon)
   6. Kontakt med fyra uttag – datakablagedel (CAN 2/ASC10 BUS)

4. Anslut kontakten med fyra stift på den 66 cm långa satskablagedelen märkt ASC 10 PWR & CAN FROM X30 till kontakten med fyra uttag på datakablagedelen märkt CAN 2/ASC10 BUS (Figur 201).

5. Dra data- och batterikablagedelen över sätesstödets tvärslå och fäst den 390 cm långa datakablagedelen på tvärslån med 2 kabelband (Figur 200 och Figur 202).



   Figur 202

   1. Datakablagedel på 220 cm (sprutskärm)
   2. 220 cm batterikablagedel
   3. Stötdämparrör
   4. Högra övre ramröret
   5. Datakablagedel på 390 cm (navigeringsmottagare)

6. Dra den 220 cm långa batterikablagedelen längs batteriets högra övre ramrör (Figur 202).

7. Dra den 220 cm långa batterikablagedelen över stötdämparröret och framåt mot batteriet (Figur 202).

   Note: Kontrollera att den 100 cm långa elektriska sammankopplingsdelen (brytarstyrd kraftförsörjning) förblir dragen mot det högra övre ramröret.

8. Dra den 220 cm långa datakablagedelen (kablagedelen med kontakten med 26 uttag) under styrkonsolen och framåt mot instrumentbrädan (Figur 202).

Figur 203

1. Kontakt med 26 uttag – datakablage (sprutskärm)
2. 220 cm datakablagedel (sprutskärm)

1. Dra den 220 cm långa datakablagedelen (kablagedelen med kontakten med 26 uttag) framåt och under instrumentbrädan (Figur 204).



   Figur 204

   1. Stödrör (skärm)
   2. 220 cm datakablagedel
   3. Kabelband

2. Dra den 220 cm långa datakablagedelen längs skärmens stödrör (Figur 204).

3. Rikta in kontakten med 26 uttag på datakablagedelen med kontakten med 26 stift på sprutskärmen och tryck in uttagskontakten i stiftkontakten tills kontaktspärren snäpper ordentligt på plats (Figur 205).



   Figur 205

   1. Kontakt med 26 stift (sprutskärm)
   2. Kontakt med 26 uttag – datakablage (sprutskärm)

4. Kontrollera att den 220 cm långa datakablagedelen har tillräckligt med spel så att sprutoperatören kan justera skärmens position, och fäst kablaget vid skärmens stödrör med kabelband enligt Figur 204.

1. Ta bort sexkantsmuttrarna och brickorna från de röda och svarta handtagens snabbkopplingsklämmor (Figur 206).



   Figur 206

   1. Batteriets minuspol
   2. Sexkantsmutter (1/4 tum – snabbkopplingsklämma)
   3. Bricka (1/4 tum – snabbkopplingsklämma)
   4. Gängad pol
   5. Rött spärrhandtag (snabbkopplingsklämma)
   6. Svart spärrhandtag (snabbkopplingsklämma)
   7. Batteriets pluspol

2. Öppna spärrhandtaget på snabbkopplingsklämman med det svarta handtaget (Figur 207).



   Figur 207

   1. Handtag (snabbkopplingsklämma)
   2. Räfflad mutter

3. Montera snabbkopplingsklämman på batteriets minuspol, med klämmans gängade pol inriktad mot mitten av batteriet enligt Figur 206.

4. Stäng snabbkopplingsklämmans spärrhandtag (Figur 207).

   Note: Öppna handtaget, vrid den räfflade muttern för att öka eller minska klämkraften och stäng klämmans handtag om du behöver justera snabbkopplingsklämmans klämkraft.

5. Upprepa steg 2–4 för snabbkopplingsklämman med rött handtag på batteriets pluspol.

Figur 208

1. 220 cm batterikablagedel
2. 10 A-säkring (batteri)
3. Ringkabelskor (batteri)

1. Skär ett snitt i det isolerade höljet på batteriets pluskabel till startmotorn enligt Figur 209.



   Figur 209

   1. Skåra (isoleringskåpan – batteriets pluskabel till startmotorn)

2. Montera följande ledningar och kabelanslutningar på batteriets pluspols gängade pol (Figur 210) i följande ordning:

   Note: Kontrollera att batterikabelanslutningen (positiv) till startmotorn sitter längst upp på stapeln med uttag på den gängade polen.

   1. Ringkoppling – 22 cm lång maskinkablagedel märkt BATTERY (+) (batteri (+))

   2. Ringkoppling – 220 cm lång batterikablagedel märkt ***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY (***viktigt *** anslut den här ledningen till batteriets pluspol)

   3. Ringkoppling – 60 cm lång satskablagedel märkt TO BATTERY POSITIVE (till batteriets pluspol)

   4. Batterikabelpol (pluspol) – till generatorn (50 A)

   5. Batterikabelpol (pluspol) – till startmotorn



   Figur 210

   1. Batterikabelpol (pluspol) – till generatorn (50 A)
   2. Batterikabelpol (pluspol) – till startmotorn
   3. Sexkantsmutter (1/4 tum – snabbkopplingsklämma)
   4. Bricka (1/4 tum – snabbkopplingsklämma)
   5. Ringkoppling – 60 cm satskablagedel (TO BATTERY POSITIVE) (till batteriets pluspol)
   6. Ringkoppling – 220 cm batterikablagedel (***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY) (***viktigt*** anslut den här ledningen till batteriets pluspol)
   7. Gängad pol (batteriets pluspol)
   8. Ringkoppling – 22 cm maskinkablagedel (BATTERY (+)) (batteri (+))

3. Montera sexkantsmuttern (1/4 tum) och brickan (1/4 tum) på den gängade polen och dra åt muttern till 1 017–1 234 Ncm.

4. Rikta in isoleringskåpan på batteriets pluskabel till startmotorn över den gängade polen (Figur 210).

5. Montera följande ledningar och kabelanslutningar på batteriets minuspols gängade pol (Figur 211) i följande ordning:

   Note: Kontrollera att batterikabelanslutningen (negativ) till startmotorn och underredets jordning sitter längst upp på stapeln med uttag på den gängade polen.

   1. Ringkoppling – 220 cm batterikablagedel märkt (***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME) (***viktigt*** anslut den här ledningen till den negativa polen på batteriet som är anslutet till traktorramen)

   2. Ringkoppling – 60 cm satskablagedel – batteriets minuspol

   3. Batterikabelanslutning (negativ) – till motorn och underredets jordning



   Figur 211

   1. Batterikabelanslutning (negativ) – till motorn och underredets jordning
   2. Sexkantsmutter (1/4 tum – snabbkopplingsklämma)
   3. Bricka (1/4 tum – snabbkopplingsklämma)
   4. Ringkoppling – 60 cm satskablagedel – batteriets minuspol
   5. Ringkoppling – 220 cm batterikablagedel (***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME) (***viktigt*** anslut den här ledningen till den negativa polen på batteriet som är anslutet till traktorramen)
   6. Gängad pol (batteriets minuspol)

1. Samla in den överflödiga delen av datakablaget i det högra, övre ramröret (Figur 212).



   Figur 212

   1. Kabelband
   2. Datakablage
   3. Stötdämparrör
   4. Högra övre ramröret

2. Rikta in datakablaget till stötdämparröret och fäst kablaget på röret med ett kabelband (Figur 212).

3. Rikta in datakablaget till höger övre ramröret och fäst kablaget på ramröret med ett kabelband (Figur 212).

4. Kontrollera att det finns mellanrum mellan remskivorna och remmarna och datakablaget, batterikablaget, satskablaget och batterikablarna.

   Fäst kablaget och kablarna med kabelband efter behov för att skapa avstånd från remmarna och remskivorna.

1. Rikta in huvens hål i huven mot hålen i instrumentbrädan och maskinramen (Figur 213).



   Figur 213

   1. Instrumentbräda
   2. Huv
   3. Tryckfästelement
   4. Stöd för instrumentbrädan

2. Fäst huven på instrumentbrädan och ramen med nio tryckfästelementet (Figur 213).

3. Anslut de två elkontakterna (tvådubbla) på maskinens kablage från kontakten med två stift på vänster och höger strålkastare (Figur 214).



   Figur 214

   1. Strålkastare
   2. Kontakt med två uttag (maskinkablage)
   3. Kontakt med två stift (strålkastare)

1. Rikta in den inre stänkskärmens hölje med de vänstra, övre- och vänstra och nedre ramrören (Figur 214).



   Figur 215

   1. Vänstra, övre ramröret
   2. Den inre stänkskärmens hölje
   3. Tryckfästelement
   4. Vänstra, nedre ramröret
   5. Bricka (9/16 x ½ tum)

2. Fäst den inre stänkskärmens hölje på ramrören med de sex tryckfästelementen (Figur 215).

3. Rikta in hålen på stänkskärmen med hålen på maskinramen enligt Figur 215.



   Figur 216

   1. Bricka (5/16 tum)
   2. Skruv (5/16 x 1 tum)
   3. Vänster främre stänkskärm

4. Montera stänkskärmen löst på ramen (Figur 216) med de tre skruvarna (5/16 × 1 tum) och två brickor (5/16 tum) som du tog bort i steg 2 i Ta bort vänster och höger främre stänkskärmar

5. Fäst stänkskärmen löst mot ramkanalen med de två tryckfästelementen (Figur 217).



   Figur 217

   1. Tryckfästelement
   2. Vänster främre stänkskärm

6. Dra åt skruven (5/16 × 1 tum) till 1 978–2 542 Ncm.

7. Upprepa steg 1–6 för stänkskärmen och den inre stänkskärmens hölje på maskinens andra sida.

1. Rikta in spärrarna på motorns åtkomstpanel med bussningarna i panelstödfästen på störtbågen (Figur 218).



   Figur 218

   1. Spärrhake
   2. Panelstödfäste
   3. Motorns åtkomstpanel

2. Montera panelen på fästena (Figur 218).

3. Vrid handtagsspärrarna nedåt för att fästa panelen på fästena (Figur 218).

1. Rikta in sätet och sätesplattan mot maskinens underrede (Figur 219).



   Figur 219

   1. Sätesplatta
   2. Säte

2. Rikta in hålen i svängfästena på sätets sittdel med hålen i chassifästet (Figur 220).



   Figur 220

   1. Sätesplatta
   2. Säte
   3. Hårnålssprint
   4. Svängkoppling (sätets sittdel)
   5. Chassifäste
   6. Svängtapp

3. Montera sätets sittdel på chassifästet med de två svängtapparna (Figur 220).

4. Fäst svängtapparna på maskinen med de två hårnålssprintarna (Figur 220).

5. Montera stöttan i sätesfästet med brickan och hårnålssprinten (Figur 221).



   Figur 221

   1. Bricka
   2. Fäste (säte)
   3. Hårnålssprint
   4. Stötta

6. Anslut maskinkablagets kontakt med två uttag till kontakten för sätesomkopplaren tills de fästs ordentligt (Figur 222).



   Figur 222

   1. Kontakt med två uttag (maskinkablage)
   2. Sätesbrytarkontakt

7. Vrid sätet något framåt, ta bort stöttan från spärren och vrid sätet nedåt tills det låses.

1. Koppla in parkeringsbromsen och starta motorn.

   Note: Låt motorn och hydraulsystemet värmas upp under 10 minuter.

2. Säkerställ att huvudsektionsomkopplaren är i läget AV.

3. Sätt sprutpumpomkopplaren och tankomrörningsomkopplaren i läget På.

4. Sätt omkopplarna för vänster, mitten och höger sektion i läget På.

5. Ställ in motorvarvtalet på snabbt.

6. På GeoLink-styrkonsolen trycker du på ikonen SPRUTHASTIGHETSREGLAGE.

7. I dialogrutan för spruthastighetsreglage trycker du på ikonen HASTIGHETSREGLAGELäGE tills det manuella läget visas (Figur 242).



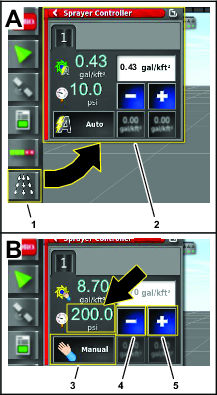

   Figur 242

   1. Ikonen HASTIGHETSREGLAGELäGE (manuellt läge)
   2. Minskningsikon (-)
   3. Ökningsikon (+)

8. Tryck på minskningsikonen (-) eller ökningsikonen (+) för att justera trycket i sprutsystemet (Figur 242) till 6,9 bar.

9. På maskinen sätter du tankomrörningsomkopplaren i läget AV.

10. Observera trycket i sprutsystemet. Om sprutsystemets tryck ligger på 6,9 bar är omrörningsventilen korrekt justerad.

    Om trycket i sprutsystemet har ändrats justerar du överströmningsventilen för omrörning. Se Justera överströmningsventilen för omrörning.

1. När tankomrörningsomkopplaren är i läget AV går du till maskinens baksida och lokaliserar överströmningsventilen för omrörning.



   Figur 243

   1. Manövreringsorgan (omrörningsventil)
   2. Omrörningsöverströmningsventil

2. Justera överströmningsventilen för omrörning (Figur 243) tills mätaren visar ett tryck på 6,89 bar för sprutsystemet.

3. Sätt tankomrörningsomkopplaren i läget På och observera trycket i sprutsystemet.

   Note: Om sprutsystemets tryckmätare visar högre eller lägre än 6,9 bar upprepar du steg 1 och 2.

4. Sätt tankomrörningsomkopplaren i läget AV och observera trycket i sprutsystemet.

   Note: Om sprutsystemets tryckmätare visar högre eller lägre än 6,9 bar upprepar du steg 1 och 2.

Important: Du måste radera det beständiga RAM-minnet på plats hos kunden.

1. Kontakta Toro NSN på 1-844-GEOLINK (1-844-436-5465) eller via NSNTech@toro.com för att be om lösenordet för återförsäljaråtkomst.

2. Vrid tändningsnyckeln till läget På.

3. Tryck på INSTäLLNINGAR på huvudskärmen (Figur 246).



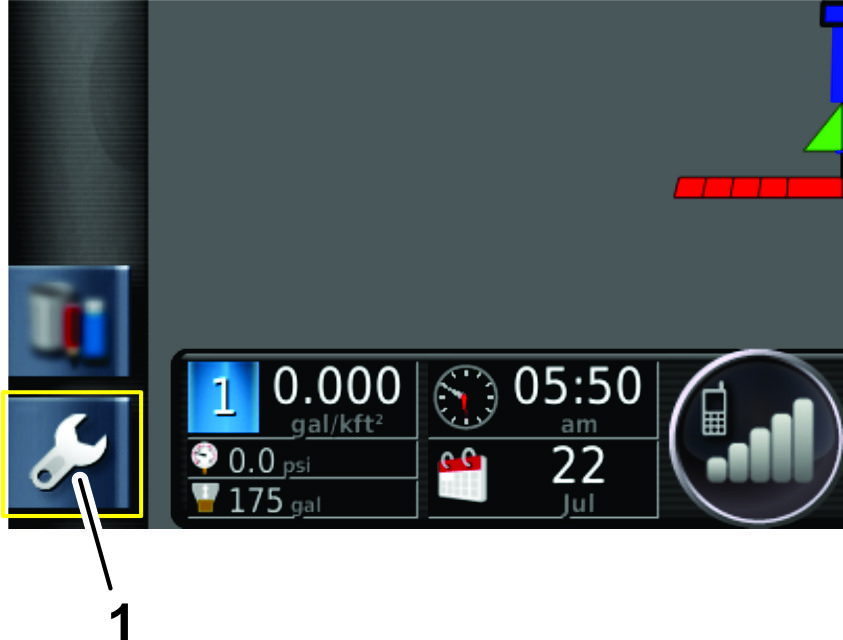

   Figur 246

   1. INSTäLLNINGAR

4. På inställningsskärmen trycker du på ikonen ANVäNDARE och sedan på ikonen ÅTKOMSTNIVå (Figur 247).



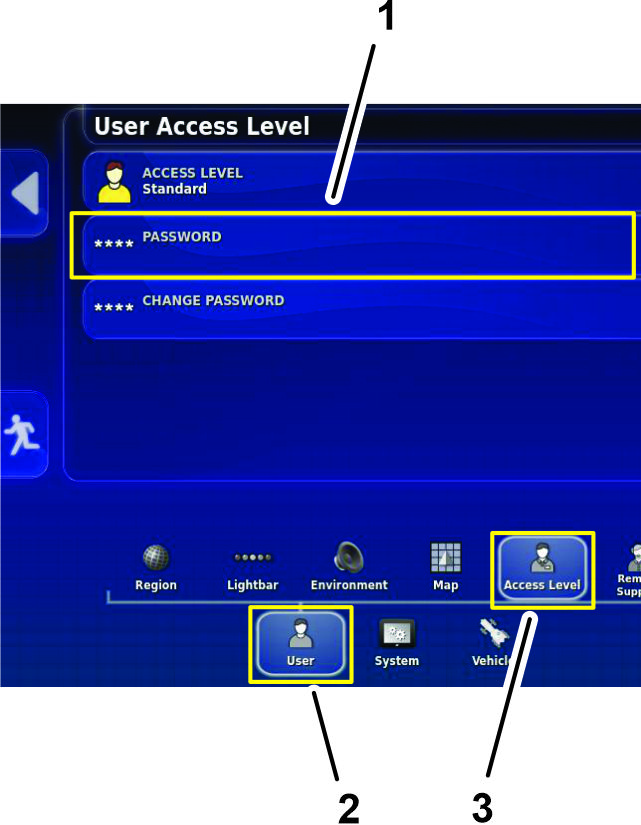

   Figur 247

   1. Ikonen LöSENORD
   2. ANVäNDARE
   3. Ikonen ÅTKOMSTNIVå

5. Tryck på ikonen LöSENORD (Figur 247).

6. Använd skärmtangentbordet för att ange lösenordet du fick i steg 1 och tryck sedan på ikonen Bekräfta (Figur 248).



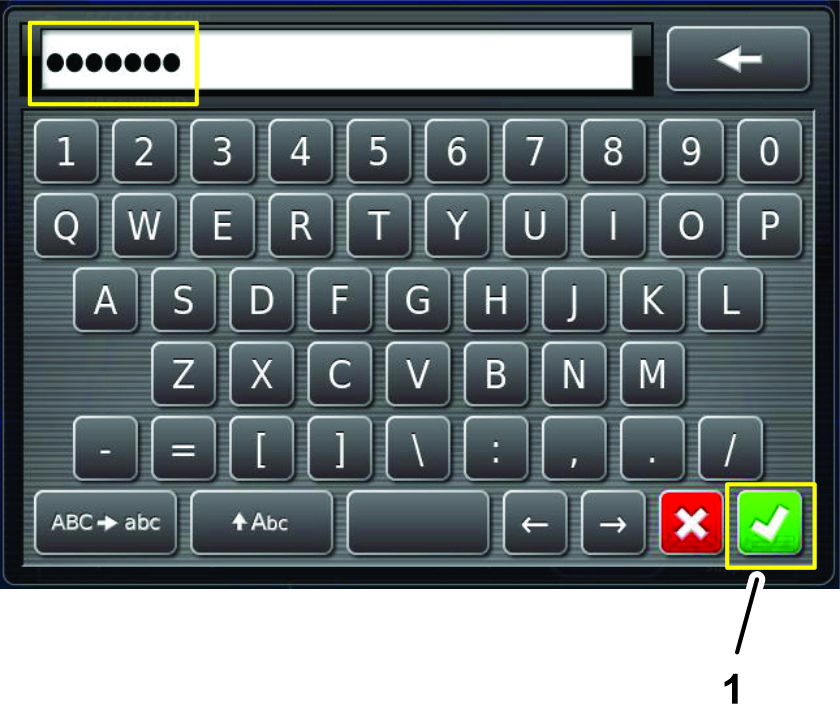

   Figur 248

   1. Ikon för Bekräfta

   Note: Skärmen för användaråtkomstnivå visar ikonen ÅTERFöRSäLJARE (Figur 249).



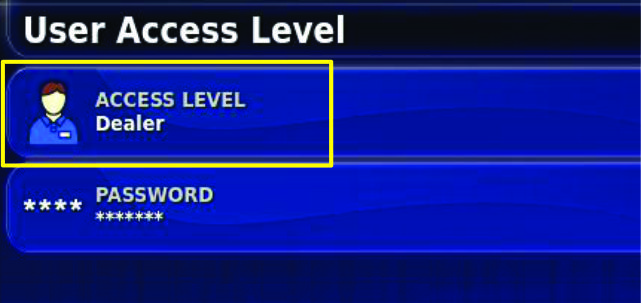

   Figur 249

1. På inställningsskärmen trycker du på ikonen SYSTEM, ikonen GPS och ikonen AVANCERAD KONFIGURATION (Figur 250).



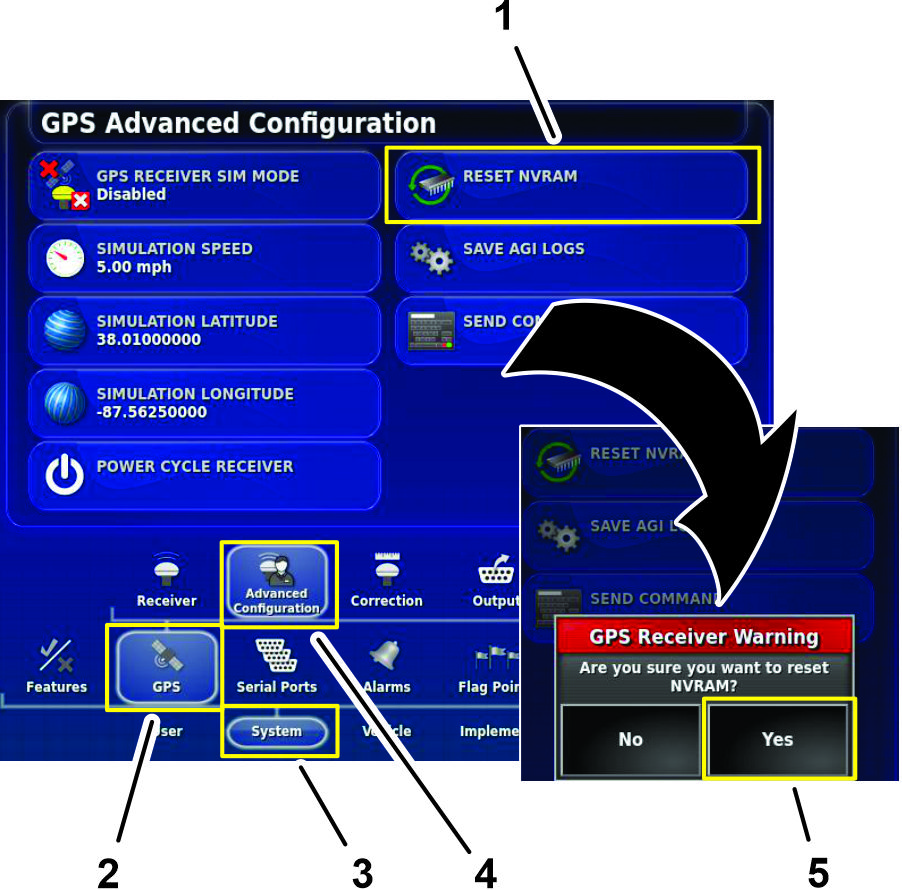

   Figur 250

   1. Ikonen ÅTERSTäLL NVRAM-MINNE
   2. GPS
   3. SYSTEM
   4. Ikonen AVANCERAD KONFIGURATION
   5. YES (JA)

2. På skärmen för GPS Avancerad konfiguration trycker du på ikonen ÅTERSTäLL NVRAM-MINNE (Figur 250).

3. I dialogrutan GPS-mottagarvarning trycker du på ikonen JA (Figur 250).

   Note: Varningen mottagare bortkopplad (Figur 251) visas en kort stund.



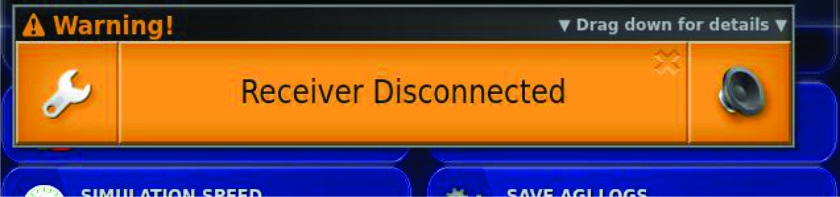

   Figur 251

4. Vänta i två minuter på att satellitmottagaren och modemet ska starta upp.

5. Tryck på AVSLUTA INSTäLLNING



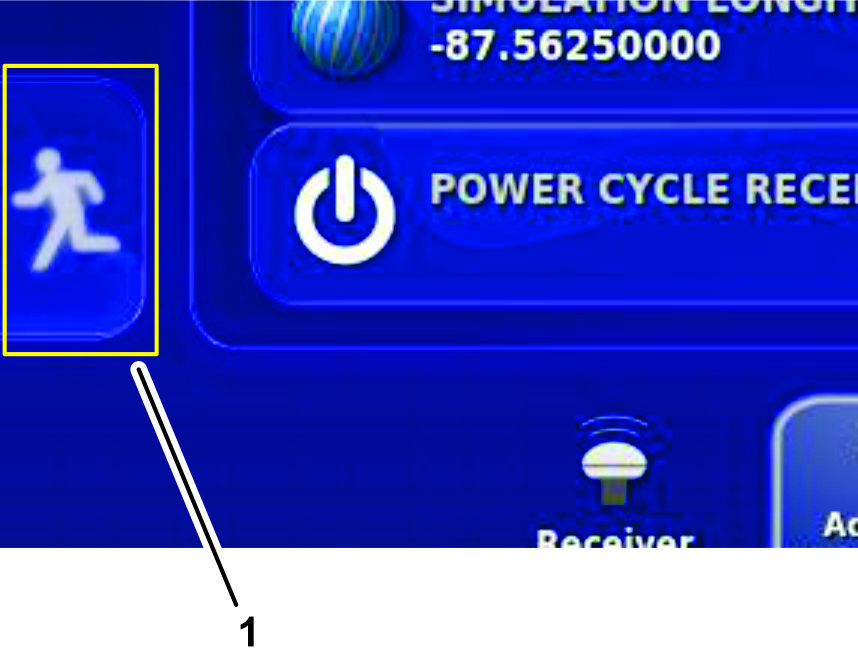

   Figur 252

   1. AVSLUTA INSTäLLNING

6. Vrid tändningslåset till läget AV.
